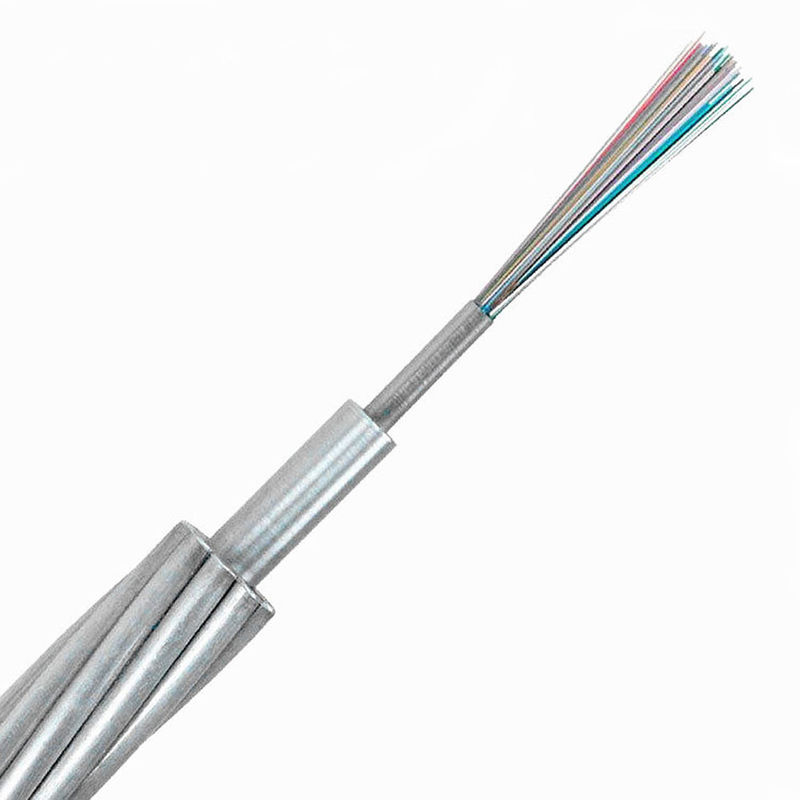

Εξωτερικό καλώδιο οπτικών ινών OPGW
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Takfly |
| Πιστοποίηση: | CE,ROHS,FCC,ISO9001,ISO141000 |
| Αριθμό μοντέλου: | OPGW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 2000M |
|---|---|
| Τιμή: | USD 500~USD 2000 |
| Συσκευασία λεπτομέρειες: | Τύμπανο |
| Χρόνος παράδοσης: | 5~8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T |
| Δυνατότητα προσφοράς: | 1000KM/Month |
|
Λεπτομερής ενημέρωση |
|||
| Ποσότητα ινών: | 4/8/12/16/24/36/48 | Τύπος ινών: | G652D, G655 |
|---|---|---|---|

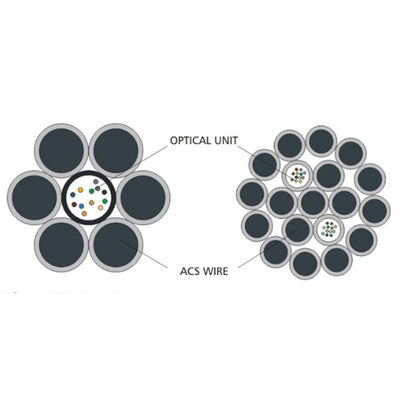

| Δομή: | Κεντρικό ή λανθάνον | Όνομα προϊόντος: | 4-48 ίνες OPGW Καλώδιο οπτικών ινών εξωτερικού χώρου |

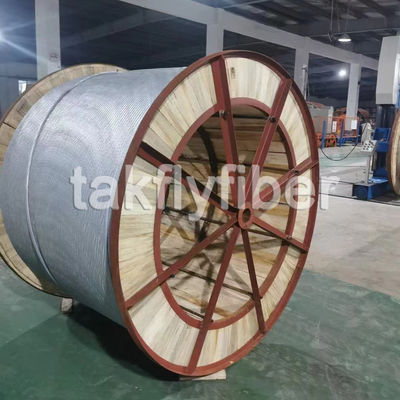

| Συσκευασία: | σιδερένιο τύμπανο | Μήκος: | 2-6 χλμ/τύμπανο |
| Επισημαίνω: | οπτικό επίγειο καλώδιο 12C G655,Οπτικό επίγειο καλώδιο OPGW,Καλώδιο οπτικών ινών 48 Hilos |
||
Περιγραφή προϊόντων
Περιγραφές:
Το καλώδιο OPGW είναι η σύντομη μορφή του Optical Fiber Composite Overhead Ground Wire (Οπτικό Σύνθετο Εναέριο Καλώδιο Γείωσης). Το καλώδιο OPGW είναι κατάλληλο για εγκατάσταση σε νέες γραμμές μεταφοράς ενέργειας με διπλή λειτουργία καλωδίου γείωσης και επικοινωνίας. Ειδικά για εγκατάσταση σε γραμμές μεταφοράς ενέργειας κανονικής τάσης και εξαιρετικά υψηλής τάσης. Το καλώδιο OPGW μπορεί να αντικαταστήσει το συμβατικό καλώδιο γείωσης παλαιάς γραμμής μεταφοράς ενέργειας με αυξανόμενη λειτουργία οπτικής επικοινωνίας. Το καλώδιο OPGW άγει ρεύμα βραχυκυκλώματος και παρέχει προστασία από κεραυνούς.

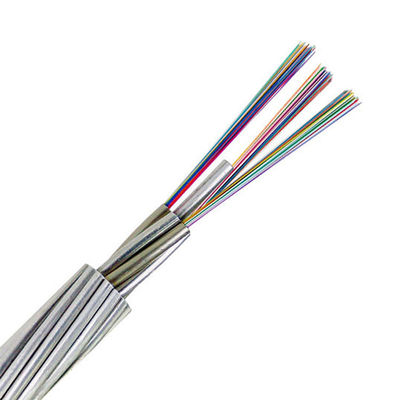

Το οπτικό καλώδιο OPGW ονομάζεται Οπτικό Σύνθετο Εναέριο Καλώδιο Γείωσης, είναι ένα εναέριο καλώδιο γείωσης που περιέχει οπτικές ίνες. Η οπτική ίνα τοποθετείται στο καλώδιο γείωσης της εναέριας γραμμής μεταφοράς υψηλής τάσης για να σχηματίσει ένα δίκτυο οπτικής επικοινωνίας στη γραμμή μεταφοράς. Χρησιμοποιείται κυρίως για γραμμές 500KV, 220KV, 110KV και επικοινωνίας για νέα συστήματα εναέριας μεταφοράς υψηλής τάσης. Ο αριθμός των πυρήνων είναι 4-48 και υπάρχουν τύποι αλουμινένιου σωλήνα, αλουμινένιου πλαισίου και (ανοξείδωτου) χαλύβδινου σωλήνα.
Χαρακτηριστικά:
(1) Το OPGW χρησιμοποιεί δομή χαλαρού σωλήνα από ανοξείδωτο χάλυβα, αυξάνοντας την αξιοπιστία του και την απόδοση αντοχής στη θερμοκρασία.
(2) Το OPGW πληροί την απαίτηση για εφαρμογή μεγάλης γραμμής ινών.
(3) Τα OPGW εφαρμόζονται ειδικά για το σύστημα οπτικής επικοινωνίας κατά την εγκατάσταση της γραμμής ηλεκτρικής μεταφοράς.
(4) Σχεδιασμός έργου (υπολογισμός καθίζησης-τάσης, ρεύματος βραχυκυκλώματος, υπολογισμός εξαρτημάτων υλικού ADSS)
Εφαρμογή:
>> Το καλώδιο OPGW χρησιμοποιείται κυρίως σε γραμμές 500KV, 220KV και 110KV, περιορισμένο από διακοπή ρεύματος, ασφάλεια και άλλα στοιχεία, χρησιμοποιείται κυρίως σε νέες γραμμές. Οι εφαρμογές του είναι: υψηλή τάση άνω των 110kv, με μεγαλύτερο άνοιγμα (συνήθως πάνω από 250M);
>> Εύκολο στη συντήρηση, εύκολο για το άνοιγμα της γραμμής, η μηχανική του ιδιότητα μπορεί να καλύψει ένα μεγάλο άνοιγμα γραμμής;
>> Το εξωτερικό OPGW είναι μεταλλική θωράκιση, χωρίς επιρροή για ηλεκτροδιάβρωση και υποβάθμιση υψηλής πίεσης;
>> Για την κατασκευή OPGW πρέπει να διακοπεί η παροχή ρεύματος, με αποτέλεσμα μεγαλύτερη απώλεια, επομένως το OPGW πρέπει να χρησιμοποιείται στην κατασκευή γραμμής υψηλής τάσης άνω των 110kv;
>> Για τον δείκτη απόδοσης OPGW, όσο περισσότερο ρεύμα βραχυκυκλώματος, τόσο περισσότερο χρειάζεται ένας καλός αγωγός για να είναι μεταλλική θωράκιση και να μειωθεί η αντοχή σε εφελκυσμό, ενώ, εάν η αντοχή σε εφελκυσμό είναι βέβαιη, για να αυξηθεί η ικανότητα ρεύματος βραχυκυκλώματος, ο μόνος τρόπος είναι να διευρυνθεί η περιοχή της μεταλλικής διατομής, με αποτέλεσμα την αύξηση της διαμέτρου και του βάρους του καλωδίου, έτσι η ασφάλεια είναι ένα ερώτημα για την αντοχή του στύλου της γραμμής.
Παράμετροι:
| Αριθμός μοντέλου | τμήμα | Ονομαστική δύναμη θραύσης (KN) |
Διάμετρος καλωδίου (mm) |
Βάρος (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
