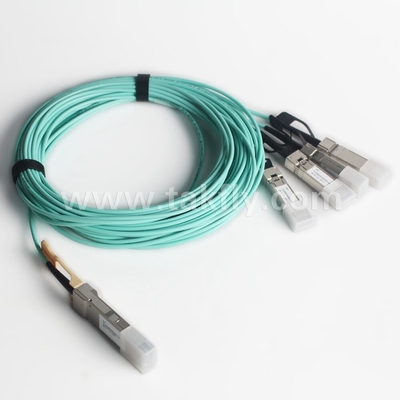

100Gb/s QSFP28 έως 4x SFP28 Breakout ενεργό οπτικό καλώδιο AOC καλώδιο ταχείας μεταφοράς δεδομένων
Λεπτομέρειες:
| Place of Origin: | Guangdong, SHENZHEN |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Καλώδιο AOC 100Gb/s QSFP28 έως 4x SFP28,4x SFP28 Breakout ενεργό οπτικό καλώδιο,Καλώδιο AOC 100Gb/s QSFP28 |
||
|---|---|---|---|
Περιγραφή προϊόντων
- Το προϊόν αυτό είναι ένα παράλληλο ενεργό οπτικό καλώδιο υψηλής ταχύτητας δεδομένων (AOC), για να ξεπεράσει τον περιορισμό εύρους ζώνης του παραδοσιακού καλωδίου χαλκού.Η AOC τερματίζεται με μια μονάδα QSFP28 στο ένα άκρο και τέσσερις μονάδες SFP28 στο άλλοΜε το τερματικό QSFP28, προσφέρει 4 ανεξάρτητα κανάλια μετάδοσης δεδομένων και 4 κανάλια λήψης δεδομένων μέσω ινών ταινίας multimode, το καθένα ικανό για λειτουργία 25Gb / s.

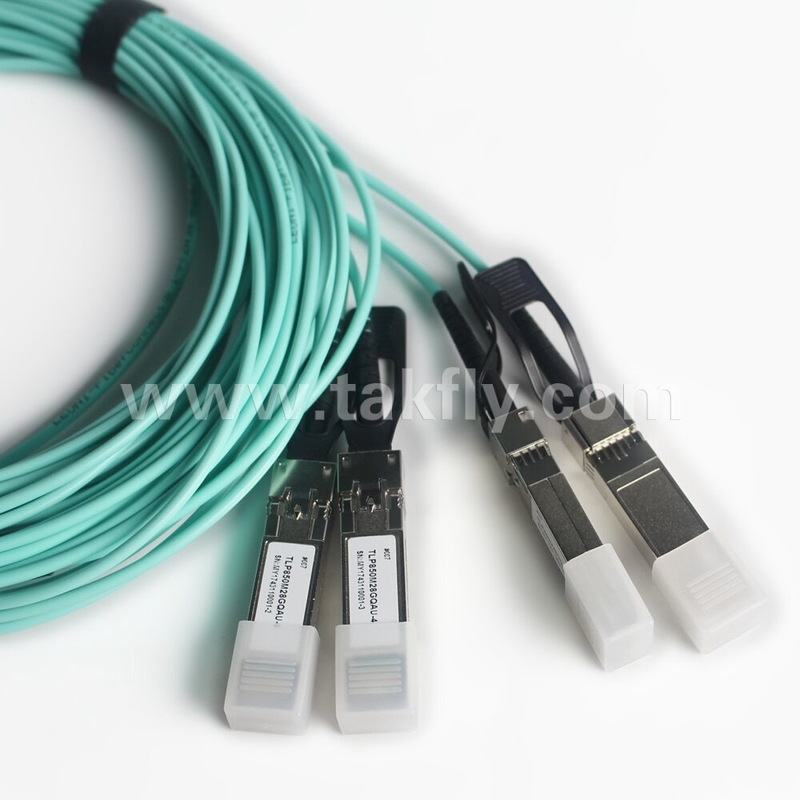

- Η ταινία ινών εξαπλώνεται στη συνέχεια σε τέσσερα καλώδια ινών, το καθένα από τα οποία τερματίζεται με μια μονάδα SFP28.το προϊόν αυτό μπορεί να επιτύχει συνολική ταχύτητα δεδομένων 100Gb/s σε μετάδοση έως 100m, για την υποστήριξη της υπερταχείας ανταλλαγής δεδομένων.
- Το προϊόν έχει σχεδιαστεί με συντελεστή μορφής, οπτική/ηλεκτρική σύνδεση σύμφωνα με τις συμφωνίες πολλαπλών πηγών (MSA) QSFP28 και SFP28.Έχει σχεδιαστεί για να ανταποκρίνεται στις πιο σκληρές εξωτερικές συνθήκες λειτουργίας, συμπεριλαμβανομένης της θερμοκρασίας., υγρασία και EMI παρεμβολές.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideΤα οπτικά σήματα προπαραδίδονται πρώτα μέσω 4 οπτικών λωρίδων μετάδοσης δεδομένων στις ίνες λωρίδας multimode και στη συνέχεια μέσω εκείνων των 4 χωριστών καλωδίων διπλού πυρήνα.Στη συνέχεια, συλλαμβάνονται από τις φωτοδιόδους μέσα στους δέκτες των 4 SFP28 ενότητες στο άλλο άκροΤα οπτικά σήματα μετατρέπονται σε ηλεκτρικά σήματα, τα οποία αποστέλλονται από τους δέκτες των 4 μονάδων SFP28 ξεχωριστά.
-
Στην αντίστροφη κατεύθυνση, κάθε μία από τις 4 μονάδες SFP28 μετατρέπει το ηλεκτρικό εισερχόμενο σήμα σε οπτικό σήμα από ένα VCSEL που λειτουργεί μέσα στη μονάδα στην πλευρά του πομπού.Τα 4 οπτικά σήματα εξαπλώνονται πρώτα μέσω των άλλων λωρίδων μετάδοσης των 4 ξεχωριστών καλωδίων διπλής πυρήνας ινών και στη συνέχεια μέσω εκείνων στις ίνες ταινίας multimodeΤα οπτικά σήματα μετατρέπονται σε παράλληλα ηλεκτρικά σήματα και εκπέμπονται.το τερματικό QSFP28 του καλωδίου έχει 8 θύρες, 4 για τη μετάδοση δεδομένων και 4 για τη λήψη δεδομένων, για να παρέχει συνολικό ρυθμό ανταλλαγής δεδομένων 100Gb/s, ενώ κάθε ένα από τα 4 τερματικά SFP28 στο άλλο άκρο έχει 2 θύρες,1 για τη διαβίβαση δεδομένων και 1 για τη λήψη, για να παρέχει ταχύτητα ανταλλαγής δεδομένων 25Gb/s.
- Για την ενεργοποίηση αυτού του προϊόντος απαιτείται μία μονάδα τροφοδοσίας +3,3 V. Και οι δύο πινές τροφοδοσίας VccTx και VccRx συνδέονται εσωτερικά και πρέπει να εφαρμόζονται ταυτόχρονα.Σύμφωνα με τις προδιαγραφές της MSA, η ενότητα προσφέρει 7 καρφίτσες ελέγχου υλικού χαμηλής ταχύτητας (συμπεριλαμβανομένης της σειριακής διεπαφής 2 καλωδίων): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL και IntL.
- Το Module Select (ModSelL) είναι μια καρφίτσα εισόδου.Το ModSelL επιτρέπει τη χρήση αυτού του προϊόντος σε ένα μόνο λεωφορείο διεπαφής 2 καλωδίων.
-
Για την διεπαφή επικοινωνίας 2 καλωδίων με σειριακή λεωφορεία απαιτούνται σειριακό ρολόι (SCL) και σειριακά δεδομένα (SDA) και επιτρέπουν στον οικοδεσπότη να έχει πρόσβαση στον χάρτη μνήμης QSFP28.
-
Η καρφίτσα ResetL επιτρέπει πλήρη επαναφορά, επαναφέροντας τις ρυθμίσεις στην προεπιλεγμένη τους κατάσταση, όταν ένα χαμηλό επίπεδο στην καρφίτσα ResetL διατηρείται για περισσότερο από το ελάχιστο μήκος παλμού.Κατά την εκτέλεση της επαναφοράς, ο οικοδεσπότης πρέπει να αγνοεί όλα τα bits κατάστασης μέχρι να υποδείξει την ολοκλήρωση της διακοπής επαναφοράς.Το προϊόν το υποδεικνύει αυτό με την ανάρτηση ενός σήματος IntL (Interrupt) με το bit Data_Not_Ready αρνητικό στον χάρτη μνήμης.Σημειώστε ότι κατά την ενεργοποίηση (συμπεριλαμβανομένης της θερμής εισαγωγής) η μονάδα θα πρέπει να δημοσιεύσει αυτή την ολοκλήρωση της διακοπής επαναφοράς χωρίς να απαιτείται επαναφορά.
-
Η πένα λειτουργίας χαμηλής ισχύος (LPMode) χρησιμοποιείται για τη ρύθμιση της μέγιστης κατανάλωσης ισχύος του προϊόντος, προκειμένου να προστατεύονται οι συστοιχίες που δεν είναι σε θέση να ψύξουν μονάδες υψηλότερης ισχύος,σε περίπτωση που τέτοιες μονάδες εισάγονται κατά λάθος.
-
Το Module Present (ModPrsL) είναι ένα τοπικό σήμα της πλακέτας υποδοχής το οποίο, ελλείψει προϊόντος, συνήθως τραβάται προς τον Vcc υποδοχής.ολοκληρώνει το μονοπάτι προς τη γη μέσω μιας αντίστασης στην επιφάνεια υποδοχής και επιβεβαιώνει το σήμα. Το ModPrsL τότε υποδεικνύει την παρουσία του, ρυθμίζοντας το ModPrsL σε κατάσταση "Low".
-
Η διακοπή (IntL) είναι μια καρφίτσα εξόδου. Το "Low" υποδηλώνει ένα πιθανό λειτουργικό σφάλμα ή μια κρίσιμη κατάσταση για το σύστημα υποδοχής.Ο οικοδεσπότης εντοπίζει την πηγή της διακοπής χρησιμοποιώντας το 2-σύρμα σειριακή διεπαφήΗ πένα IntL είναι μια ανοιχτή έξοδος συλλέκτη και πρέπει να τραβηχτεί στην τάση Vcc Host στην πλακέτα Host.
- Η ηλεκτρική διεπαφή του SFP28 συμμορφώνεται με τις ηλεκτρικές προδιαγραφές SFI. Η αντίσταση εισόδου και εξόδου του πομπού μεταδότη και δέκτη είναι 100 Ohms διαφορικό..Η ενότητα παρέχει διαφορικό τερματισμό και μειώνει τη μετατροπή διαφορικής σε κοινή λειτουργία για ποιοτικό τερματισμό σήματος και χαμηλό EMI.Το SFI λειτουργεί συνήθως πάνω από 200 mm βελτιωμένου υλικού FR4 ή έως και περίπου 150 mm τυποποιημένου FR4 με έναν συνδετήρα.
-
Ο πομπός μετατρέπει τα ηλεκτρικά δεδομένα 25Gbit/s σε σειρά PECL ή CML σε οπτικά δεδομένα σε σειρά.Λογική 1 ή καμία σύνδεση σε αυτή την καρφίτσα θα απενεργοποιήσει το λέιζερ από τη μετάδοση. Λογική 0 σε αυτή την καρφίτσα παρέχει φυσιολογική λειτουργία.Ο πομπός έχει εσωτερικό αυτόματο κύκλο ελέγχου ισχύος (APC) για να εξασφαλίζει σταθερή οπτική ισχύ εξόδου σε όλες τις διακυμάνσεις τάσης τροφοδοσίας και θερμοκρασίας. Παρέχεται ένα ανοιχτό συλλέκτη συμβατό Transmit Fault (Tx_Fault).υποδεικνύει ότι ο πομπός της μονάδας ανίχνευσε κατάσταση βλάβης που σχετίζεται με τη λειτουργία ή την ασφάλεια του λέιζερΗ επαφή εξόδου TX_Fault είναι ανοιχτή αποχέτευση/συλλέκτης και πρέπει να τραβηχτεί προς το Vcc_Host στον οικοδεσπότη με αντίσταση στην περιοχή 4,7-10 kΩ. Η επαφή εισόδου TX_Disable είναι μια επαφή εισόδου ενότητας.Όταν το TX_Disable επισημαίνεται υψηλά ή αφήνεται ανοιχτό, η έξοδος του πομπού μεταφοράς του SFP28 πρέπει να απενεργοποιείται.
-
Ο δέκτης μετατρέπει τα 25Gbit/s σειριακά οπτικά δεδομένα σε σειριακά ηλεκτρικά δεδομένα PECL/CML.Το Rx_LOS όταν είναι υψηλό υποδηλώνει επίπεδο οπτικού σήματος χαμηλότερο από εκείνο που καθορίζεται στο σχετικό πρότυποΗ επαφή Rx_LOS είναι ανοιχτή έξοδος αποχέτευσης/συλλέκτη και πρέπει να τραβάται προς το Vcc_Host στον οικοδεσπότη με αντίσταση στην περιοχή 4,7-10 kΩ ή με ενεργό τερματισμό.Συνιστάται η διήθηση τροφοδοσίας τόσο για τον πομπό όσο και για τον δέκτηΤο σήμα Rx_LOS προορίζεται ως προκαταρκτική ένδειξη στο σύστημα στο οποίο είναι εγκατεστημένο το SFP28 ότι η ένταση του σήματος που λαμβάνεται είναι κάτω από το καθορισμένο εύρος.Η εν λόγω ένδειξη συνήθως αναφέρεται σε μη εγκατεστημένα καλώδια, σπασμένα καλώδια, ή ένα απενεργοποιημένο, αποτυχημένο ή σβησμένο πομπό στο άλλο άκρο του καλωδίου.
- Οι ενότητες SFP28 είναι θερμό-εξαρτήσιμες. Η θερμό-εξαρτήσιμη αναφέρεται στην σύνδεση ή αποσύνδεση μιας ενότητας ενώ η πλακέτα υποδοχής τροφοδοτείται.8 mm διασταύρωση 20 θέση ορθογώνια βελτιωμένη σύνδεση που καθορίζεται από την SFF-8083, ή στοιβαγμένος σύνδεσμος με ισοδύναμο με ισοδύναμη ηλεκτρική απόδοση.ισχύς, ακολουθούμενη από σήμα.
|
Παράμετρος
|
Σύμβολο
|
Ελάχιστο
|
Μαξ
|
Μονάδες
|
Σημειώσεις
|
|
Θέρμανση αποθήκευσης
|
ΤS
|
-40
|
85
|
degC
|
|
|
Θέρμανση λειτουργικής θήκης
|
ΤΟΠ
|
0
|
70 |
degC
|
|
|
Τετάρτη
|
VCC
|
-Ούτε ένα.5
|
3.6 |
V
|
|
|
Σχετική υγρασία (μη συμπύκνωση)
|
RH
|
0 | 85 |
%
|
|
Παράμετρος
|
Σύμβολο
|
Ελάχιστο
|
Τυπικό
|
Μαξ
|
Μονάδες
|
|
Θέρμανση λειτουργικής θήκης
|
ΤΟΠ
|
0
|
70
|
degC
|
|
|
Τετάρτη
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Ποσοστό δεδομένων, ανά λωρίδα (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Ταχύτητα δεδομένων (κάθε SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Υψηλή τάση εισόδου ελέγχου
|
2 |
Vcc
|
V
|
||
|
Η τάση εισόδου ελέγχου είναι χαμηλή
|
0 |
0.8
|
V
|
