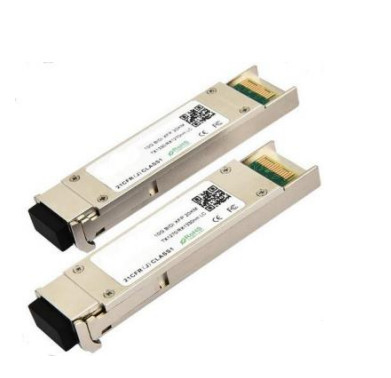

10Gbps Διοικητικός δέκτης XFP 20KM Φύση Tx1270/Rx1330nm Tx1330/Rx1270nm
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TK-Bxx92-3LCD20 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό: | 50/50 | Κέντρο μήκους κύματος: | 1450nm |
|---|---|---|---|
| Απώλεια εισαγωγής: | ≤ 0,3dB | Βάρος συσκευασίας: | 10g |
| Τύπος συσκευασίας: | Γυμνή ίνα, 900um χαλαρό σωλήνα, καλώδιο 2mm | Wavelegth: | 1310nm |
| Ευθυγράμμιση άξονα: | Αργός άξονας ή γρήγορος άξονας | Περιοχή μήκους κύματος: | 1310nm, 1550nm |
| Εφαρμογή: | Οπτικά συστήματα επικοινωνίας | Αναλογία θραυστών: | 98/2 |
| Θέρμανση αποθήκευσης: | -40~+85°C | Αριθμός λιμένων: | 1X2 |
| Μέγεθος ινών: | 1m | Φυτικές ίνες: | PM Corning 980nm ίνες |
| Δυνατότητα χειρισμού ισχύος: | Υψηλή δύναμη | ||
| Επισημαίνω: | Διοπτικός δέκτης XFP,20KM XFP δέκτη,10Gbps XFP δέκτη |
||
Περιγραφή προϊόντων
- Το TAKFLY XFP-TKBxx92-3LCD20 είναι συμβατό με το IEEE803.3ae 10Gbase-Bx. και την απόσταση μετάδοσης έως 20KM σε SMF.
- Η μονάδα δέκτη- μεταδότη περιλαμβάνει έναν πομπό με πομπό λέιζερ DFB 1270/ 1330nm,ένα ενσωματωμένο προεμφυλιστή ανιχνευτή 1330/ 1270nm (IDP) τοποθετημένο σε μια οπτική κεφαλίδα και ένα περιοριστικό IC μετά τον ενισχυτή. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
- Δεν ξέρω.
Χαρακτηριστικά
- Υποστηρίζει τα ποσοστά 9,95Gb/s έως 10,5Gb/s
- - Δεν ξέρω.Χρυσόκλειστο XFP αποτύπωμα
-
Μέγιστο μήκος σύνδεσης 20 km με SMF
-
1270/ 1330nm DFB λέιζερ μεταβιβαστή και 1330/ 1270nm δέκτη
-
Πακέτο XFP MSA με σύνδεσμο LC
-
Δεν απαιτείται ρολόι αναφοράς
-
Επιστροφή υποστήριξης.
-
+3,3V, +1,8V τροφοδοσία
-
Απορρόφηση ισχύος < 2W
-
Συμβατό με το RoHS
-
Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
-
Περιοχή θερμοκρασίας 0°C έως 70°C
Εφαρμογές
- 10GBASE-LR σε 10,3125Gbps
- 10GBASE-LW σε 9,953Gbps
- 10GBASE-BX 10G Ethernet
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τύπος. | Μαξ. | Μονάδα | Σημείωση |
| Θέρμανση αποθήκευσης | Τ | -40 | - | 85 | oC | |
| Η υγρασία του περιβάλλοντος αποθήκευσης | ΑΧ | 5 | - | 95 | % | |
| Σχετική υγρασία λειτουργίας | RH | - | - | 85 | % | |
| Τετάρτη | ΚΑΚ | -Ούτε ένα.3 | - | 4 | V | |
| Σημαντική τάση εισόδου | ΚΑΚ | Vcc-0.3 | - | Vcc+0.3 | V |
Συνιστώμενες συνθήκες λειτουργίας
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τύπος. | Μαξ. | Μονάδα | Σημείωση |
| Θερμοκρασία λειτουργίας περιβάλλοντος | ΑΕ | 0 | - | 70 | oC | Χωρίς ροή αέρα |
| Τετάρτη | ΚΑΚ | 3.14 | 3.3 | 3.47 | V | |
| Τρόπος τροφοδοσίας | ΔΠΔ | - | - | 450 | mA | |
| Ποσοστό δεδομένων | BR | 10.3125 | Gbit/s | |||
| Απόσταση μετάδοσης | ΤΔ | 2 | - | 20 | χλμ | Σημείωση (1) |
| Συνδεδεμένες ίνες | Φύλα μονοτρόπου | ΔΕΥ-Τ Γ.652 | ||||
Προδιαγραφή του πομπού
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Μέση ισχύς εκτόξευσης | Επικοινωνία | -2 | - | 2 | dBm | |
| Μέση ισχύς εκτόξευσης (Λάιζερ απενεργοποιημένο) | ΠΟΥΤ-ΟΦ F |
- |
- |
- 30 | dBm | Σημείωση (1) |
| Διάταξη οπτικής διαμόρφωσης | ΟΜΑ | -3 | - | - | dBm | Σημείωση (1) |
| Πεδίο κεντρικού μήκους κύματος | λC | 1270/1330 | nm | |||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | - | - | dB | |
| Διάφραση ραδιοφάσματος ((-20dB) | σ | - | - | 1 | nm | |
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | 6 | - | dB | Σημείωση (2) |
| Εξωτερική μάσκα οφθαλμού | Συμμόρφωση με το FC_PI_4 REV 7.0 | Σημείωση (2) | ||||
1) Η οπτική ισχύς εκπέμπεται στο SMF
2) Μέτρηση με το πρότυπο δοκιμής RPBS 2^31-1 @10.3125Gbs
Προδιαγραφή του δέκτη
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τύπος. | Μαξ. | Μονάδα | Σημείωση |
| Εισερχόμενο οπτικό μήκος κύματος | λIN | 1330/1270 | nm | |||
| Γενική ευαισθησία του δέκτη | ΠΙΝ | - | - | -14 λεπτά.4 | dBm | Σημείωση (1) |
| Δύναμη κορεσμού εισόδου (υπερφόρτωση) | PSAT | 0.5 | - | - | dBm | Σημείωση (1) |
| Δικαιολογημένη ζημία | ΠΑ | - 30 | - | - | dBm | |
| Δαπάνες | Π.Δ. | - | - | -15 | dBm | |
| LOS - Υστερέση | Φύση | 0.5 | - | 4 | dB |
1) Μέτρηση με πρότυπο δοκιμής RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Χαρακτηριστικά ηλεκτρικής διεπαφής
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τύπος. | Μαξ. | Μονάδα | Σημείωση |
| Συνολικό ρεύμα τροφοδοσίας | Επικοινωνία | - | - | 350 | mA | |
| Μεταδότης | ||||||
| Διαφορετική τάση εισόδου δεδομένων | ΔΕΔ | 120 | - | 820 | mVp-p | |
| Διαφορετική εισροή γραμμής Αντίσταση | Επενδύσεις | 85 | 100 | 115 | Ωμ. | |
| Ελάττωμα του πομπού υψηλή απόδοση | VFaultH | 2.4 | - | Vcc | V | |
| Ελαττωματική έξοδος του πομπού | VFaultL | -Ούτε ένα.3 | - | 0.8 | V | |
| Απαλείψτε τον πομπό. | VDisH | 2 | - | Vcc+0.3 | V | |
| Αποκλείστε τον πομπό | VDisL | -Ούτε ένα.3 | - | 0.8 | V | |
| Αποδέκτης | ||||||
| Διαφορετική τάση εξόδου δεδομένων | Επενδύσεις | 300 | - | 850 | mVp-p | |
| Αντίσταση εξόδου διαφορικής γραμμής | Δρόμος | 80 | 100 | 120 | Ωμ. | |
| Αποδέκτης LOS Τραβήξτε αντίσταση | Επενδύσεις | 4.7 | - | 10 | ΚΟΧΜ | |
| Χρόνος άνοδος/αποσύνθεσης των δεδομένων | tr/tf | 20 | - | - | σπ | |
| Δοκιμαστική μονάδα | ΒΛΟΣΧ | 2 | - | Vcc | V | |
| Δοκιμαστική μονάδα | Επενδύσεις | -Ούτε ένα.3 | - | 0.4 | V | |
Πινάκια Περιγραφή
|
Πινάκια |
Λογική |
Σύμβολο |
Ονομασία/Περιγραφή |
Σημείωση |
| 1 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 2 | ΕΠΕ5 | Προαιρετικό ¥5.2 Τροφοδοσία ¥Δεν απαιτείται | ||
| 3 | LVTTL-I | Mod-Desel | Απο-επιλογή ενότητας. Όταν κρατείται χαμηλά, επιτρέπει στην ενότητα να ανταποκρίνεται σε εντολές 2-σύρματης σειριακής διεπαφής | |
| 4 | LVTTL-O | Διακοπή. | Διακοπή (παράγραφος) Δείχνει την παρουσία μιας σημαντικής κατάστασης που μπορεί να διαβαστεί μέσω της σειριακής διεπαφής 2 καλωδίων | 2 |
| 5 | LVTTL-I | TX_DIS | Απαλλαγή από τον πομπό. | |
| 6 | ΕΣΚ5 | +5 Δυναμική παροχή | ||
| 7 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 8 | ΕΣΚ3 | +3,3V τροφοδοσία | ||
| 9 | ΕΣΚ3 | +3,3V τροφοδοσία | ||
| 10 | LVTTL-I | ΣΚΛ | Σειριακό ρολόι διεπαφής 2 καλωδίων | 2 |
| 11 | LVTTLI/O | ΣΔΑ | Σειριακή γραμμή δεδομένων διεπαφής 2 καλωδίων | 2 |
| 12 | LVTTL-O | Mod_Abs |
Μονάδα απουσία, δείχνει ότι δεν υπάρχει μονάδα. την μονάδα. |
2 |
| 13 | LVTTL-O | Mod_NR |
Μονάδα Not Ready. Το XGIGA το ορίζει ως λογικό OR μεταξύ RX_LOS και απώλεια κλειδώματος στο TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | Δείκτης απώλειας σήματος δέκτη | 2 |
| 15 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 16 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 17 | CML-O | - Επιστημονική και τεχνολογική έρευνα. | Αποδέκτης αναστροφή της εξόδου δεδομένων | |
| 18 | CML-O | RD+ | Αποδέκτης μη αντιστρέφεται έξοδος δεδομένων | |
| 19 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 20 | ΕΣΚ2 | +1,8V τροφοδοσία Δεν απαιτείται | ||
|
21 |
LVTTL-I |
P_Down/RST |
Δύναμη κάτω, όταν υψηλή, τοποθετεί τη μονάδα σε χαμηλή ισχύ σε κατάσταση αναμονής και στην άκρη πτώσης του P_Down ξεκινά ένα επαναφορά της μονάδας |
|
| Επαναφορά: Η πτώση της άκρης ξεκινά μια πλήρη επαναφορά της μονάδας, συμπεριλαμβανομένης της σειριακής διεπαφής 2 καλωδίων, ισοδύναμη με κύκλο ισχύος. | ||||
| 22 | ΕΣΚ2 | +1,8V τροφοδοσία Δεν απαιτείται | ||
| 23 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 24 | PECL-I | Σημείωση: | Ρυθμιστικό ρολόι μη αντιστροφή εισόδου, εναλλακτικός συνδεδεμένος με την πίνακα υποδοχής | 3 |
| 25 | PECL-I | Σημείωση: | Εναλλακτικό ρολόι ανάποδης εισόδου, εναλλακτικός συνδεδεμένος με την πίνακα υποδοχής | 3 |
| 26 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 27 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 28 | CML-I | Τ.Δ. | Εισαγωγή δεδομένων με αναστροφή του πομπού | |
| 29 | CML-I | TD+ | Εισαγωγή δεδομένων μη αντιστροφής του πομπού | |
| 30 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 |
Σημειώσεις:
1) Η γωνία του κυκλώματος ενότητας είναι απομονωμένη από τη γωνία του πλαισίου ενότητας εντός της ενότητας.
2) Ανοιχτός συλλέκτης· πρέπει να τραβηχτεί με 4,7k ∙ 10 kohms στην πίνακα υποδοχής σε τάση μεταξύ 3,15V και 3,6V.
3) Η είσοδος του ρολογιού αναφοράς δεν απαιτείται από το XFP-10GER.
Συνιστώμενο μπλοκ Κύκλος
Σύνοψη Μέγεθος
Συμμόρφωση με τις κανονιστικές διατάξεις
| Ειδικότητα | Αναφορά | Απόδοση |
| Ηλεκτροστατική εκκένωση (ESD) | IEC/EN 61000-4-2 | Συμβατότητα με τα πρότυπα |
| Ηλεκτρομαγνητικές παρεμβολές (EMI) |
Τμήμα Β του τμήματος 15 της FCC EN 55022 Τμήμα Β (CISPR 22A) |
Συμβατότητα με τα πρότυπα |
| Ασφάλεια των ματιών με λέιζερ | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Προϊόν λέιζερ κλάσης 1 |
| Αναγνώριση συστατικών | IEC/EN 60950, UL | Συμβατότητα με τα πρότυπα |
| ROHS | 2002/95/ΕΚ | Συμβατότητα με τα πρότυπα |
| ΕΜΚ | EN61000-3 | Συμβατότητα με τα πρότυπα |
Ψηφιακές διαγνωστικές λειτουργίες
Οι δέκτες TAKFLY TK-B3524-3LCD2 υποστηρίζουν το πρωτόκολλο σειριακής επικοινωνίας 2 καλωδίων όπως ορίζεται στο SFP MSA.με τα ίδια ηλεκτρικά χαρακτηριστικά.
- Δεν ξέρω.
Το τυπικό SFP serial ID παρέχει πρόσβαση σε πληροφορίες ταυτοποίησης που περιγράφουν τις δυνατότητες του δέκτη, τις τυπικές διεπαφές, τον κατασκευαστή και άλλες πληροφορίες.
Επιπλέον, οι δέκτες λήψης TAKFLY SFP παρέχουν μια μοναδική βελτιωμένη ψηφιακή διεπαφή παρακολούθησης της διάγνωσης, η οποία επιτρέπει την πρόσβαση σε πραγματικό χρόνο σε παραμέτρους λειτουργίας συσκευής, όπως η θερμοκρασία του δέκτη,ρεύμα παραμερισμού λέιζερΟρίζει επίσης ένα εξελιγμένο σύστημα συναγερμών και προειδοποιητικών σημαδιών,που προειδοποιεί τους τελικούς χρήστες όταν συγκεκριμένες παραμέτρους λειτουργίας βρίσκονται εκτός του εργοστασιακού κανονικού εύρους.
- Δεν ξέρω.
Η SFP MSA ορίζει ένα χάρτη μνήμης 256 bytes στην E2PROM που είναι προσβάσιμο μέσω μιας σειριακής διεπαφής 2 καλωδίων στη διεύθυνση 8bit 1010000X (A0h).Η ψηφιακή διεπαφή παρακολούθησης της διάγνωσης χρησιμοποιεί τη διεύθυνση 8 bit 1010001X (A2h)Η διεπαφή είναι πανομοιότυπη με την αρχικά καθορισμένη μνήμη.και επομένως είναι πλήρως συμβατό προς τα πίσω τόσο με τις προδιαγραφές GBIC όσο και με τη συμφωνία SFP Multi Source.
Οι λειτουργικές και διαγνωστικές πληροφορίες παρακολουθούνται και αναφέρονται από έναν Digital Diagnostics Transceiver Controller (DDTC) στο εσωτερικό του δέκτη, στον οποίο έχει πρόσβαση μέσω μιας σειριακής διεπαφής 2 καλωδίων.Όταν ενεργοποιηθεί το σειριακό πρωτόκολλοΤο θετικό άκρο ρολογίζει τα δεδομένα στον δέκτη SFP σε εκείνα τα τμήματα της E2PROM που δεν προστατεύονται από την εγγραφή.Το αρνητικό άκρο ρολόγια δεδομένα από τον SFP δέκτηΤο σήμα σειριακών δεδομένων (SDA, Mod Def 2) είναι αμφίδρομο για τη μεταφορά σειριακών δεδομένων.
- Δεν ξέρω.
Ο οικοδεσπότης χρησιμοποιεί το SDA σε συνδυασμό με το SCL για να σημειώνει την έναρξη και το τέλος της ενεργοποίησης σειριακού πρωτοκόλλου.Οι μνήμες είναι οργανωμένες ως μια σειρά από 8-bit λέξεις δεδομένων που μπορούν να απευθύνονται μεμονωμένα ή διαδοχικάΗ ψηφιακή διάγνωση για το TK-B3524-3LCD2 είναι εσωτερικά βαθμονωμένη από προεπιλογή.
