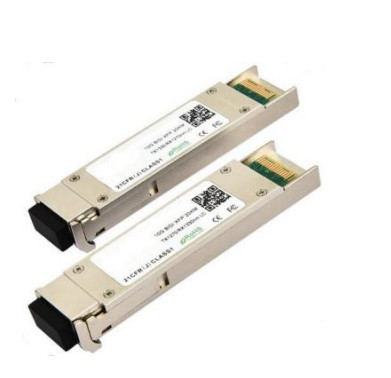

10Gbps XFP Διοικητικός δέκτης, 60KM Ρήξη Tx1270/1330nm / Rx1330/1270nm
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TK-Bxx92-3LCD60 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό: | 50/50 | Κέντρο μήκους κύματος: | 1450nm |
|---|---|---|---|
| Απώλεια εισαγωγής: | ≤ 0,3dB | Βάρος συσκευασίας: | 10g |
| Τύπος συσκευασίας: | Γυμνή ίνα, 900um χαλαρό σωλήνα, καλώδιο 2mm | Wavelegth: | 1310nm |
| Ευθυγράμμιση άξονα: | Αργός άξονας ή γρήγορος άξονας | Περιοχή μήκους κύματος: | 1310nm, 1550nm |
| Εφαρμογή: | Οπτικά συστήματα επικοινωνίας | Αναλογία θραυστών: | 98/2 |
| Θέρμανση αποθήκευσης: | -40~+85°C | Αριθμός λιμένων: | 1X2 |
| Μέγεθος ινών: | 1m | Φυτικές ίνες: | PM Corning 980nm ίνες |
| Δυνατότητα χειρισμού ισχύος: | Υψηλή δύναμη | ||
| Επισημαίνω: | 1330nm XFP Διοικητικός δέκτης,60KM XFP Διοικητικός δέκτης,10Gbps XFP Διοικητικός δέκτης |
||
Περιγραφή προϊόντων
- Το TAKFLY XFP-TKBxx92-3LCD60 συμμορφώνεται με το IEEE803.3ae 10Gbase-Bx. και την απόσταση μετάδοσης έως και 60 km σε SMF.
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Χαρακτηριστικά
- Υποστηρίζει τα ποσοστά 9,95Gb/s έως 10,5Gb/s
- - Δεν ξέρω.Χρυσόκλειστο XFP αποτύπωμα
-
Μέγιστο μήκος σύνδεσης 60 km με SMF
-
1270/ 1330nm DFB λέιζερ μεταβιβαστή και 1330/ 1270nm δέκτη
-
Πακέτο XFP MSA με σύνδεσμο LC
-
Δεν απαιτείται ρολόι αναφοράς
-
Επιστροφή υποστήριξης.
-
+3,3V, +1,8V τροφοδοσία
-
Απορρόφηση ισχύος < 2W
-
Συμβατό με το RoHS
-
Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
-
Περιοχή θερμοκρασίας 0°C έως 70°C
Εφαρμογές
- 10GBASE-ER 10G Ethernet σε 10,3125Gbps
- 10GBASE-EW 10G Ethernet σε 9,953Gbps
- 1200-SM-LL-L 1-0G Διάδρομος ινών με 10,51875Gbps
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τύπος. | Μαξ. | Μονάδα | Σημείωση |
| Θέρμανση αποθήκευσης | Τ | -40 | - | 85 | oC | |
| Η υγρασία του περιβάλλοντος αποθήκευσης | ΑΧ | 5 | - | 95 | % | |
| Σχετική υγρασία λειτουργίας | RH | - | - | 85 | % | |
| Τετάρτη | ΚΑΚ | -Τίποτα.3 | - | 4 | V | |
| Σημαντική τάση εισόδου | ΚΑΚ | Vcc-0.3 | - | Vcc+0.3 | V |
Συνιστώμενες συνθήκες λειτουργίας
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τύπος. | Μαξ. | Μονάδα | Σημείωση |
| Θερμοκρασία λειτουργίας περιβάλλοντος | ΑΕ | 0 | - | 70 | oC | Χωρίς ροή αέρα |
| Τετάρτη | ΚΑΚ | 3.14 | 3.3 | 3.47 | V | |
| Τρόπος τροφοδοσίας | ΔΠΔ | - | - | 450 | mA | |
| Ποσοστό δεδομένων | BR | 10.3125 | Gbit/s | |||
| Απόσταση μετάδοσης | ΤΔ | 2 | - | 60 | χλμ | Σημείωση (1) |
| Συνδεδεμένες ίνες | Φύλα μονοτρόπου | ΔΕΥ-Τ Γ.652 | ||||
Προδιαγραφή του πομπού
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Μέση ισχύς εκτόξευσης | Επικοινωνία | 2 | - | 6 | dBm | |
| Μέση ισχύς εκτόξευσης (Λάιζερ απενεργοποιημένο) | ΠΟΥΤ-ΟΦ F |
- |
- |
- 30 | dBm | Σημείωση (1) |
| Διάταξη οπτικής διαμόρφωσης | ΟΜΑ | -3 | - | - | dBm | Σημείωση (1) |
| Πεδίο κεντρικού μήκους κύματος | λC | 1270/1330 | nm | |||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | - | - | dB | |
| Διάφραση ραδιοφάσματος ((-20dB) | σ | - | - | 1 | nm | |
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | 6 | - | dB | Σημείωση (2) |
| Εξωτερική μάσκα οφθαλμού | Συμμόρφωση με το FC_PI_4 REV 7.0 | Σημείωση (2) | ||||
1) Η οπτική ισχύς εκπέμπεται στο SMF
2) Μέτρηση με το πρότυπο δοκιμής RPBS 2^31-1 @10.3125Gbs
Προδιαγραφή του δέκτη
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τύπος. | Μαξ. | Μονάδα | Σημείωση |
| Εισερχόμενο οπτικό μήκος κύματος | λIN | 1330/1270 | nm | |||
| Γενική ευαισθησία του δέκτη | ΠΙΝ | - | - | -20 | dBm | Σημείωση (1) |
| Δύναμη κορεσμού εισόδου (υπερφόρτωση) | PSAT | 0.5 | - | - | dBm | Σημείωση (1) |
| Δικαιολογημένη ζημία | ΠΑ | - 30 | - | - | dBm | |
| Δαπάνες | Π.Δ. | - | - | -25 | dBm | |
| LOS - Υστερέση | Φύση | 0.5 | - | 4 | dB |
1) Μέτρηση με πρότυπο δοκιμής RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Χαρακτηριστικά ηλεκτρικής διεπαφής
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τύπος. | Μαξ. | Μονάδα | Σημείωση |
| Συνολικό ρεύμα τροφοδοσίας | Επικοινωνία | - | - | 350 | mA | |
| Μεταδότης | ||||||
| Διαφορετική τάση εισόδου δεδομένων | ΔΕΔ | 120 | - | 820 | mVp-p | |
| Διαφορετική εισροή γραμμής Αντίσταση | Επενδύσεις | 85 | 100 | 115 | Ωμ. | |
| Ελάττωμα του πομπού υψηλή απόδοση | VFaultH | 2.4 | - | Vcc | V | |
| Ελαττωματική έξοδος του πομπού | VFaultL | -Τίποτα.3 | - | 0.8 | V | |
| Απαλείψτε τον πομπό. | VDisH | 2 | - | Vcc+0.3 | V | |
| Αποκλείστε τον πομπό | VDisL | -Τίποτα.3 | - | 0.8 | V | |
| Αποδέκτης | ||||||
| Διαφορετική τάση εξόδου δεδομένων | Επενδύσεις | 300 | - | 850 | mVp-p | |
| Αντίσταση εξόδου διαφορικής γραμμής | Δρόμος | 80 | 100 | 120 | Ωμ. | |
| Αποδέκτης LOS Τραβήξτε αντίσταση | Επενδύσεις | 4.7 | - | 10 | ΚΟΧΜ | |
| Χρόνος άνοδος/αποσύνθεσης των δεδομένων | tr/tf | 20 | - | - | σπ | |
| Δοκιμαστική μονάδα | ΒΛΟΣΧ | 2 | - | Vcc | V | |
| Δοκιμαστική μονάδα | Επενδύσεις | -Τίποτα.3 | - | 0.4 | V | |
Πινάκια Περιγραφή
|
Πινάκια |
Λογική |
Σύμβολο |
Ονομασία/Περιγραφή |
Σημείωση |
| 1 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 2 | ΕΠΕ5 | Προαιρετικό ¥5.2 Τροφοδοσία ¥Δεν απαιτείται | ||
| 3 | LVTTL-I | Mod-Desel | Απο-επιλογή ενότητας. Όταν κρατείται χαμηλά, επιτρέπει στην ενότητα να ανταποκρίνεται σε εντολές 2-σύρματης σειριακής διεπαφής | |
| 4 | LVTTL-O | Διακοπή. | Διακοπή (παράγραφος) Δείχνει την παρουσία μιας σημαντικής κατάστασης που μπορεί να διαβαστεί μέσω της σειριακής διεπαφής 2 καλωδίων | 2 |
| 5 | LVTTL-I | TX_DIS | Απαλλαγή από τον πομπό. | |
| 6 | ΕΣΚ5 | +5 Δυναμική παροχή | ||
| 7 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 8 | ΕΣΚ3 | +3,3V τροφοδοσία | ||
| 9 | ΕΣΚ3 | +3,3V τροφοδοσία | ||
| 10 | LVTTL-I | ΣΚΛ | Σειριακό ρολόι διεπαφής 2 καλωδίων | 2 |
| 11 | LVTTLI/O | ΣΔΑ | Σειριακή γραμμή δεδομένων διεπαφής 2 καλωδίων | 2 |
| 12 | LVTTL-O | Mod_Abs | Η μονάδα απουσιάζει, υποδηλώνει ότι η μονάδα δεν είναι παρούσα. | 2 |
| 13 | LVTTL-O | Mod_NR | Η ενότητα δεν είναι έτοιμη· το XGIGA την ορίζει ως λογικό OR μεταξύ RX_LOS και Loss of Lock στο TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Δείκτης απώλειας σήματος δέκτη | 2 |
| 15 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 16 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 17 | CML-O | - Επιστημονική και τεχνολογική έρευνα. | Αποδέκτης αναστροφή της εξόδου δεδομένων | |
| 18 | CML-O | RD+ | Αποδέκτης μη αντιστρέφεται έξοδος δεδομένων | |
| 19 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 20 | ΕΣΚ2 | +1,8V τροφοδοσία Δεν απαιτείται | ||
|
21 |
LVTTL-I |
P_Down/RST |
Ενεργοποίηση κάτω. Όταν υψηλή, τοποθετεί τη μονάδα σε κατάσταση αναμονής χαμηλής ισχύος και στην πτώση άκρη του P_Down ξεκινά μια επαναφορά της μονάδας | |
| Επαναφορά: Η πτώση της άκρης ξεκινά μια πλήρη επαναφορά της μονάδας, συμπεριλαμβανομένης της σειριακής διεπαφής 2 καλωδίων, ισοδύναμη με κύκλο ισχύος. | ||||
| 22 | ΕΣΚ2 | +1,8V τροφοδοσία Δεν απαιτείται | ||
| 23 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 24 | PECL-I | Σημείωση: | Ρυθμιστικό ρολόι μη αντιστροφή εισόδου, εναλλακτικός συνδεδεμένος με την πίνακα υποδοχής | 3 |
| 25 | PECL-I | Σημείωση: | Εναλλακτικό ρολόι ανάποδης εισόδου, εναλλακτικός συνδεδεμένος με την πίνακα υποδοχής | 3 |
| 26 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 27 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 | |
| 28 | CML-I | Τ.Δ. | Εισαγωγή δεδομένων με αναστροφή του πομπού | |
| 29 | CML-I | TD+ | Εισαγωγή δεδομένων μη αντιστροφής του πομπού | |
| 30 | Εθνική Τράπεζα | Μοντέλο εδάφους | 1 |
Σημειώσεις:
1) Η γωνία του κυκλώματος ενότητας είναι απομονωμένη από τη γωνία του πλαισίου ενότητας εντός της ενότητας.
2) Ανοιχτός συλλέκτης· πρέπει να τραβηχτεί με 4,7k ∙ 10 kohms στην πίνακα υποδοχής σε τάση μεταξύ 3,15V και 3,6V.
3) Η είσοδος του ρολογιού αναφοράς δεν απαιτείται από το XFP-10GER.
Συνιστώμενο μπλοκ Κύκλος
Σύνοψη Μέγεθος
Συμμόρφωση με τις κανονιστικές διατάξεις
| Ειδικότητα | Αναφορά | Απόδοση |
| Ηλεκτροστατική εκκένωση (ESD) | IEC/EN 61000-4-2 | Συμβατότητα με τα πρότυπα |
| Ηλεκτρομαγνητικές παρεμβολές (EMI) |
Τμήμα Β του τμήματος 15 της FCC EN 55022 Τμήμα Β (CISPR 22A) |
Συμβατότητα με τα πρότυπα |
| Ασφάλεια των ματιών με λέιζερ | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Προϊόν λέιζερ κλάσης 1 |
| Αναγνώριση συστατικών | IEC/EN 60950, UL | Συμβατότητα με τα πρότυπα |
| ROHS | 2002/95/ΕΚ | Συμβατότητα με τα πρότυπα |
| ΕΜΚ | EN61000-3 | Συμβατότητα με τα πρότυπα |
