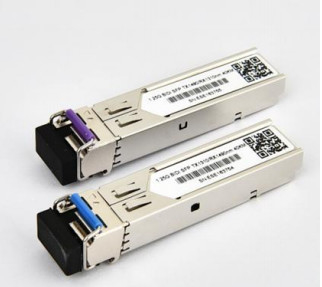

1.25Gbps SFP Διοπτικός Πιστολήπτης, 20KM Επεξεργασία Tx1310nm/Rx1490nm
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TK-Bxx92-3LCD20 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό: | 50/50 | Κέντρο μήκους κύματος: | 1450nm |
|---|---|---|---|
| Απώλεια εισαγωγής: | ≤ 0,3dB | Βάρος συσκευασίας: | 10g |
| Τύπος συσκευασίας: | Γυμνή ίνα, 900um χαλαρό σωλήνα, καλώδιο 2mm | Wavelegth: | 1310nm |
| Ευθυγράμμιση άξονα: | Αργός άξονας ή γρήγορος άξονας | Περιοχή μήκους κύματος: | 1310nm, 1550nm |
| Εφαρμογή: | Οπτικά συστήματα επικοινωνίας | Αναλογία θραυστών: | 98/2 |
| Θέρμανση αποθήκευσης: | -40~+85°C | Αριθμός λιμένων: | 1X2 |
| Μέγεθος ινών: | 1m | Φυτικές ίνες: | PM Corning 980nm ίνες |
| Δυνατότητα χειρισμού ισχύος: | Υψηλή δύναμη | ||
| Επισημαίνω: | Tx1310nm/Rx1490nm SFP Διοικητικός δέκτης,1.25Gbps SFP Διοπτικός Πιστολήπτης,20 χλμ. Επεξεργασία SFP Διοπτικό Πηρακτηριστή |
||
Περιγραφή προϊόντων
- Οι δέκτες SFP-BIDI είναι υψηλής απόδοσης, οικονομικά αποδοτικές ενότητες που υποστηρίζουν διπλό ρυθμό δεδομένων 1,25Gbps/1,0625Gbps και απόσταση μετάδοσης 20KM με SMF.
- Ο πομπός αποτελείται από τρία τμήματα: έναν πομπό λέιζερ FP, μια φωτοδιόδη PIN ενσωματωμένη με προενίσχυση δια-αποστέρησης (TIA) και μονάδα ελέγχου MCU.Όλες οι ενότητες πληρούν τις απαιτήσεις ασφάλειας λέιζερ κλάσης Ι.
- Οι δέκτες είναι συμβατοί με την SFP Multi-Source Agreement (MSA) και την SFF-8472.
Χαρακτηριστικά
- Διπλή ταχύτητα δεδομένων 1,25Gbps/1,063Gbps
- 1310nm FP λέιζερ και φωτοανιχνευτής PIN για μετάδοση 20KM
- Συμμόρφωση με τις SFP MSA και SFF-8472 με απλό δοχείο LC
- Ψηφιακή διαγνωστική παρακολούθηση: εσωτερική ή εξωτερική βαθμονόμηση
- Συμβατό με το SONET OC-24-LR-1
- Συμβατό με το RoHS
- +3,3V μονάδα τροφοδοσίας
- Περιοχή θερμοκρασίας λειτουργίας: 0 °C έως +70 °C (εμπορικά) /-40 °C έως +85 °C (βιομηχανικά)
Εφαρμογές
- Gigabit Ethernet
- Διάδρομος ινών
- Μετασχηματισμός στη διασύνδεση
- Εφαρμογές μετατροπής backplane
- Διασύνδεση δρομολογητή / διακομιστή
- Άλλα οπτικά συστήματα μετάδοσης
Μονάδα Μπλοκάρισμα Διάγραμμα
Απόλυτο Μέγιστο Αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Δικαστής. |
| Μέγιστη τάση τροφοδοσίας | Vcc | -Τίποτα.5 | 4.7 | V | ||
| Θέρμανση αποθήκευσης | ΤΣ | -40 | 85 | °C | ||
| Θερμοκρασία λειτουργίας της υπόθεσης | Πάνω | 0 | 70 | °C |
Ηλεκτρικές Χαρακτηριστικά(TOP = 0 έως 70°C, VCC = 3,15 έως 3,60V)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Δικαστής. |
| Πρόσθετη τάση | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Τρόπος τροφοδοσίας | Επικοινωνία | 185 | 280 | mA | ||
| Μεταδότης | ||||||
| Αντίσταση διαφορικής εισόδου | Ριν | 100 | Ω | 1 | ||
| Εναμελής είσοδος δεδομένων swing | Βιν, ε; | 250 | 1200 | mV | ||
| Διαβιβάζουμε τάση απενεργοποίησης | Επαγγελματική κατάρτιση | Vcc1.3 | Vcc | V | ||
| Μεταφορά ενεργοποιημένης τάσης | ΔΕΣ | Αγελάδα | Βήμα + 0.8 | V | 2 | |
| Διαβίβαση Απενεργοποίηση χρόνου ισχυρισμού | 10 | Εμείς | ||||
| Αποδέκτης | ||||||
| Μονότερης εξόδου δεδομένων swing | Βουτ, Π.Π. | 250 | 800 | mV | 3 | |
| Χρόνος άνοδος των δεδομένων εξόδου | Τρ | 100 | 175 | σπ | 4 | |
| Χρόνος πτώσης των δεδομένων εξόδου | Τφ | 100 | 175 | σπ | 4 | |
| Λάθος | Λάθος VLOS | Vcc05 | VccHOST | V | 5 | |
| Λογικό | Πρότυπο VLOS | Αγελάδα | Βι+0.5 | V | 5 | |
| Αρνηση τροφοδοσίας ρεύματος | Επενδύσεις | 100 | mVpp | 6 | ||
Σημειώσεις:
- Συνδέεται απευθείας με τις πινές εισόδου δεδομένων TX.
- Ή ανοιχτό κύκλωμα.
- Σε 100 Ωμ διαφορά τερματισμού.
- 20 80 %
- Λογική 0 υποδηλώνει κανονική λειτουργία, λογική 1 υποδηλώνει μη ανιχνεύσιμο σήμα.
- Η ευαισθησία του δέκτη είναι σύμφωνη με τη σινουσοειδή διαμόρφωση της τροφοδοσίας ισχύος από 20 Hz έως 1,5 MHz έως την καθορισμένη τιμή που εφαρμόζεται μέσω του συνιστώμενου δικτύου φιλτραρίσματος τροφοδοσίας.
Ηλεκτρικές Εισαγωγή / Αποδόσεις Χαρακτηριστικά
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Διαφορετική μετατόπιση τάσης εισόδου | 120 | 820 | mVpp | 1 | |||
|
Tx Απενεργοποίηση εισόδου |
H | ΧΙΒ | 2.0 | Vcc+0.3 |
V |
||
| Α | VIL | 0 | 0.8 | ||||
|
Tx Έκδοση σφάλματος |
H | VOH | 2.0 | Vcc+0.3 |
V |
2 |
|
| Α | Αερομεταφορές | 0 | 0.8 | ||||
| Διαφορά εισόδου. | Ζιν | 100 | Ω | ||||
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Διαφορετική μετατόπιση τάσης εξόδου | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS Απόδοση |
H | VOH | 2.0 | Vcc+0.3 | V |
2 |
|
| Α | Αερομεταφορές | 0 | 0.8 | ||||
Σημειώσεις:
1Τα TD+/- είναι εσωτερικά AC συνδεδεμένα με 100Ω διαφορικό τερματισμό στο εσωτερικό της μονάδας.
2. Tx Fault και Rx LOS είναι ανοιχτές εξόδους συλλέκτη, οι οποίες πρέπει να τραβήξουν με αντίσταση 4,7k έως 10kΩ στην πλακέτα υποδοχής.
3. RD +/- εξόδους είναι εσωτερικά AC συνδεδεμένα, και θα πρέπει να τερματισθεί με 100Ω (διαφορετικό) στο χρήστη SERDES
Οπτική Χαρακτηριστικά
Μεταδότης
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Λειτουργικό μήκος κύματος | λC | 1260 | 1310 | 1360 | nm | |
| Η ισχύς εξόδου (ενεργοποιημένη) | Πο | -9 | -3 | dBm | 1 | |
| Ποσοστό εξαφάνισης | Επείγοντα | 10 | dB | 1 | ||
| Φασματικό πλάτος RMS | Δλ | 4 | nm | |||
| Χρόνος άνοδος/άπτωσης (20%~80%) | Tr/Tf | 0.26 | σπ | 2 | ||
| Εξωτερική μάσκα οφθαλμού | Συμφωνία Telcordia GR-253-CORE και ITU-T G.957 | |||||
1. Μέτρηση στο πρότυπο PRBS NRZ 2^23-1
2. Ορισμός μάσκας οφθαλμού
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Λειτουργικό μήκος κύματος | 1470 | 1510 | nm | |||
| Αισθησία | Psen | - 22 χρόνια. | dBm | 1 | ||
| Ελάχιστη υπερφόρτωση | Pimax | -3 | dBm | |||
| Δικαιολογημένη ζημία | Μπαμπά. | - 36 | dBm | |||
| Δαπάνες | Pd | - 24 | dBm | 2 | ||
| Υστερέση LOS | Pd-Pa | 0.5 | 6 | dB |
1. Μετρούμενη με πηγή φωτός 1310nm (1490nm), ER=10dB, BER =<10^-12 @PRBS=2^23-1 NRZ.
2. Όταν ο LOS είναι μη ενεργοποιημένος, η έξοδος δεδομένων RX +/- είναι έξοδος σήματος.
Πινάκια Ορισμοί και Εργασίες
| ΠΙΝ | Ονομασία | Λειτουργία | Σημειώσεις |
| 1 | ΒΙΤ | Χώμα Tx | |
| 2 | Λάθος Tx | Δείκτης βλάβης Tx, έξοδος ανοικτού συλλέκτη, ενεργός H | 1 |
| 3 | Ακύρωση Tx | Εισαγωγή LVTTL, εσωτερική ανάσυρση, Tx απενεργοποιημένη σε H | 2 |
| 4 | MOD-DEF2 | Δύο καλωδιακές σειριακές διεπαφές εισόδου/εξόδου δεδομένων (SDA) | 3 |
| 5 | MOD-DEF1 | Εισαγωγή ρολογιού σε σειριακή διεπαφή δύο καλωδίων (SCL) | 3 |
| 6 | Δοκιμαστική μονάδα | Σχέδιο σημερινής ένδειξης | 3 |
| 7 | Επιλέξτε το ποσοστό | Δεν υπάρχει σύνδεση. | |
| 8 | ΔΕΣ | Rx απώλεια σήματος, έξοδος ανοιχτού συλλέκτη, ενεργός H | 4 |
| 9 | ΠΡΟΣΟΧΗ | Rx χώμα | |
| 10 | ΠΡΟΣΟΧΗ | Rx χώμα | |
| 11 | ΠΡΟΣΟΧΗ | Rx χώμα | |
| 12 | - Επιστημονική και τεχνολογική έρευνα. | Αντίστροφα λαμβανόμενα δεδομένα | 5 |
| 13 | RD+ | Αποδεκτά δεδομένα | 5 |
| 14 | ΠΡΟΣΟΧΗ | Rx χώμα | |
| 15 | Επικαιροποίηση | Rx τροφοδοσία | |
| 16 | VccT | Τύπος τροφοδοσίας Tx | |
| 17 | ΒΙΤ | Χώμα Tx | |
| 18 | TD+ | Διαβίβαση δεδομένων | 6 |
| 19 | Τ.Δ. | Αντίστροφη μετάδοση δεδομένων | 6 |
| 20 | ΒΙΤ | Χώμα Tx |
Σημειώσεις:
- Όταν είναι υψηλή, αυτή η έξοδος υποδηλώνει κάποιο είδος σφάλματος του λέιζερ.
- Το TX disable είναι μια είσοδος που χρησιμοποιείται για να κλείσει την οπτική έξοδο του πομπού.8, < 2,0V): Μη καθορισμένη υψηλή (2,0V~Vcc+0,3V): Ανεπιθύμητος πομπός Ανοιχτός: Ανεπιθύμητος πομπός
- Mod-Def 0,1,2. Αυτές είναι οι καρφίτσες καθορισμού της μονάδας. Θα πρέπει να τραβήξουν με μια αντίσταση 4,7K Ω 10KΩ στην επιφάνεια υποδοχής. Η τάση άντλησης θα είναι VccT ή VccR.
- Mod-Def 0 έχει γείωθεί από τη μονάδα για να υποδείξει ότι η μονάδα είναι παρούσα Mod-Def 1 είναι η γραμμή ρολογιού δύο καλωδίων σειριακή διεπαφή για σειριακή αναγνώριση
- Το Mod-Def 2 είναι η γραμμή δεδομένων δύο καλωδίων σειριακής διεπαφής για σειριακή ταυτοποίηση
- Όταν είναι υψηλή, αυτή η έξοδος υποδηλώνει απώλεια σήματος (LOS).
- RD+/-: Πρόκειται για τις εξόδους των διαφορικών δέκτη.Η σύνδεση εναλλασσόμενου ρεύματος γίνεται μέσα στη μονάδα και επομένως δεν απαιτείται στην πλακέτα υποδοχής.
- TD+/-: Αυτές είναι οι εισροές του διαφορικού πομπού.Η σύνδεση εναλλασσόμενου ρεύματος γίνεται μέσα στη μονάδα και επομένως δεν απαιτείται στην πλακέτα υποδοχής.
Ψηφιακό Διαγνωστική Εργασίες
Οι δέκτες TAKFLY TK-B3424-3LCD20 υποστηρίζουν το πρωτόκολλο σειριακής επικοινωνίας 2 καλωδίων όπως ορίζεται στο SFP MSA.με τα ίδια ηλεκτρικά χαρακτηριστικά.
Το τυπικό SFP serial ID παρέχει πρόσβαση σε πληροφορίες ταυτοποίησης που περιγράφουν τις δυνατότητες του δέκτη, τις τυπικές διεπαφές, τον κατασκευαστή και άλλες πληροφορίες.
Επιπλέον, οι δέκτες λήψης TAKFLY SFP παρέχουν μια μοναδική βελτιωμένη ψηφιακή διεπαφή παρακολούθησης της διάγνωσης, η οποία επιτρέπει την πρόσβαση σε πραγματικό χρόνο σε παραμέτρους λειτουργίας συσκευής, όπως η θερμοκρασία του δέκτη,ρεύμα παραμερισμού λέιζερΟρίζει επίσης ένα εξελιγμένο σύστημα συναγερμών και προειδοποιητικών σημαδιών,που προειδοποιεί τους τελικούς χρήστες όταν συγκεκριμένες παραμέτρους λειτουργίας βρίσκονται εκτός του εργοστασιακού κανονικού εύρους.
Η SFP MSA ορίζει ένα χάρτη μνήμης 256 bytes στην E2PROM που είναι προσβάσιμο μέσω μιας 2-σύρματης σειριακής διεπαφής στη διεύθυνση 8bit 1010000X (A0h).Η ψηφιακή διεπαφή παρακολούθησης της διάγνωσης χρησιμοποιεί τη διεύθυνση 8 bit 1010001X (A2h)Η διεπαφή είναι πανομοιότυπη με την αρχικά καθορισμένη μνήμη.και επομένως είναι πλήρως συμβατό προς τα πίσω τόσο με τις προδιαγραφές GBIC όσο και με τη συμφωνία SFP Multi Source.
Οι λειτουργικές και διαγνωστικές πληροφορίες παρακολουθούνται και αναφέρονται από έναν Digital Diagnostics Transceiver Controller (DDTC) στο εσωτερικό του δέκτη, στον οποίο έχει πρόσβαση μέσω μιας σειριακής διεπαφής 2 καλωδίων.Όταν ενεργοποιηθεί το σειριακό πρωτόκολλοΤο θετικό άκρο ρολογίζει τα δεδομένα στον δέκτη SFP σε εκείνα τα τμήματα της E2PROM που δεν προστατεύονται από την εγγραφή.Το αρνητικό άκρο ρολόγια δεδομένα από τον SFP δέκτηΤο σήμα σειριακών δεδομένων (SDA, Mod Def 2) είναι αμφίδρομο για τη μεταφορά σειριακών δεδομένων.Οι μνήμες είναι οργανωμένες ως μια σειρά από 8-bit λέξεις δεδομένων που μπορούν να απευθύνονται μεμονωμένα ή διαδοχικάΗ ψηφιακή διάγνωση για το TK-B3424-3LCD20 είναι εσωτερικά βαθμονωμένη από προεπιλογή.
Τυπικό Διασύνδεση Κύκλος
Πακέτο Μέγεθος
Κανονιστική Συμμόρφωση
| Ειδικότητα | Αναφορά | Απόδοση |
| Ηλεκτροστατική εκκένωση (ESD) | IEC/EN 61000-4-2 | Συμβατότητα με τα πρότυπα |
| Ηλεκτρομαγνητικές παρεμβολές (EMI) | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να εφαρμόζονται σε όλα τα κράτη μέλη. | Συμβατότητα με τα πρότυπα |
| Ασφάλεια των ματιών με λέιζερ | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Προϊόν λέιζερ κλάσης 1 |
| Αναγνώριση συστατικών | IEC/EN 60950, UL | Συμβατότητα με τα πρότυπα |
| ROHS | 2002/95/ΕΚ | Συμβατότητα με τα πρότυπα |
| ΕΜΚ | EN61000-3 | Συμβατότητα με τα πρότυπα |
