1.25Gbps SFP Διοπτικός Πιστολήπτης, 40KM Εγγύηση Tx1310nm/Rx1490nm
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TK-Bxx92-3LCD20 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό: | 50/50 | Κέντρο μήκους κύματος: | 1450nm |
|---|---|---|---|
| Απώλεια εισαγωγής: | ≤ 0,3dB | Βάρος συσκευασίας: | 10g |
| Τύπος συσκευασίας: | Γυμνή ίνα, 900um χαλαρό σωλήνα, καλώδιο 2mm | Wavelegth: | 1310nm |
| Ευθυγράμμιση άξονα: | Αργός άξονας ή γρήγορος άξονας | Περιοχή μήκους κύματος: | 1310nm, 1550nm |
| Εφαρμογή: | Οπτικά συστήματα επικοινωνίας | Αναλογία θραυστών: | 98/2 |
| Θέρμανση αποθήκευσης: | -40~+85°C | Αριθμός λιμένων: | 1X2 |
| Μέγεθος ινών: | 1m | Φυτικές ίνες: | PM Corning 980nm ίνες |
| Δυνατότητα χειρισμού ισχύος: | Υψηλή δύναμη | ||
| Επισημαίνω: | 40 χλμ. Επεξεργασία SFP Διοικητικός δέκτης,1.25Gbps SFP Διοπτικός Πιστολήπτης,Tx1310nm/Rx1490nm SFP Διοικητικός δέκτης |
||

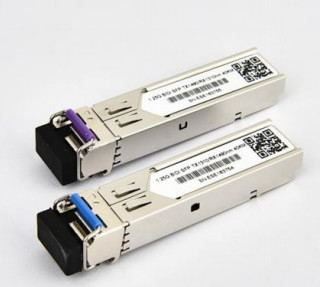

Περιγραφή προϊόντων
- Οι πομποδέκτες SFP-BIDI είναι υψηλής απόδοσης, οικονομικά αποδοτικές μονάδες που υποστηρίζουν διπλό ρυθμό μετάδοσης δεδομένων 1,25Gbps/1,0625Gbps και απόσταση μετάδοσης 40KM με SMF.
- Ο πομποδέκτης αποτελείται από τρία τμήματα: έναν πομπό λέιζερ DFB, μια φωτοδίοδο PIN ενσωματωμένη με έναν προενισχυτή trans-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι μονάδες πληρούν τις απαιτήσεις ασφάλειας λέιζερ κατηγορίας Ι.
- Οι πομποδέκτες είναι συμβατοί με το SFP Multi-Source Agreement (MSA) και το SFF-8472. Για περισσότερες πληροφορίες, ανατρέξτε στο SFP MSA.
Χαρακτηριστικά
- Διπλός ρυθμός δεδομένων λειτουργίας 1,25 Gbps/1,063 Gbps
- Laser 1310nm DFB και φωτοανιχνευτής PIN για μετάδοση 40KM
- Συμβατό με SFP MSA και SFF-8472 με υποδοχή LC simplex
- Ψηφιακή διαγνωστική παρακολούθηση: Εσωτερική βαθμονόμηση ή εξωτερική βαθμονόμηση
- Συμβατό με SONET OC-24-LR-1
- Συμβατό με RoHS
- Μονό τροφοδοτικό +3,3V
- Εύρος θερμοκρασίας θήκης λειτουργίας: 0 °C έως +70 °C (Εμπορική) / -40 °C έως +85 °C (Βιομηχανική)
Εφαρμογές
- Gigabit Ethernet
- Κανάλι ινών
- Μετάβαση σε εναλλαγή διεπαφής
- Εφαρμογές με μεταγωγή backplane
- Διασύνδεση δρομολογητή/διακομιστή
- Άλλα συστήματα οπτικής μετάδοσης
Μονάδα μέτρησης Φραγμός Διάγραμμα
Απόλυτος Ανώτατο όριο Ακροαματικότητα
| Παράμετρος | Σύμβολο | Ελάχ | Τυπ | Μέγ | Μονάδα | Αναφ. |
| Μέγιστη τάση τροφοδοσίας | Vcc | -0,5 | 4.7 | V | ||
| Θερμοκρασία αποθήκευσης | TS | -40 | 85 | °C | ||
| Θερμοκρασία λειτουργίας θήκης | ΚΟΡΥΦΗ | 0 | 70 | °C |
Ηλεκτρικός Χαρακτηριστικά(TOP = 0 έως 70℃, VCC = 3,15 έως 3,60 Volt)
| Παράμετρος | Σύμβολο | Ελάχ | Τυπ | Μέγ | Μονάδα | Αναφ. |
| Τάση τροφοδοσίας | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Ρεύμα ανεφοδιασμού | Icc | 185 | 280 | mA | ||
| Πομπός | ||||||
| Διαφορική αντίσταση εισόδου | Ριν | 100 | Ω | 1 | ||
| Κούνια εισαγωγής δεδομένων με ένα άκρο | Vin, σελ | 250 | 1200 | mV | ||
| Τάση απενεργοποίησης μετάδοσης | VD | Vcc–1.3 | Vcc | V | ||
| Τάση ενεργοποίησης μετάδοσης | ΒΕΝ | Vee | Vee+ 0,8 | V | 2 | |
| Μετάδοση Απενεργοποίηση Επιβεβαίωσης χρόνου | 10 | μας | ||||
| Δέκτης | ||||||
| Κούνια εξόδου δεδομένων με ένα άκρο | Vout, σελ | 250 | 800 | mV | 3 | |
| Χρόνος ανόδου της παραγωγής δεδομένων | tr | 100 | 175 | ps | 4 | |
| Χρόνος πτώσης εξόδου δεδομένων | tf | 100 | 175 | ps | 4 | |
| Σφάλμα LOS | Βλάβη VLOS | Vcc–0,5 | VccHOST | V | 5 | |
| LOS Normal | VLOS κανόνας | Vee | Vee+0,5 | V | 5 | |
| Απόρριψη τροφοδοτικού | PSR | 100 | mVpp | 6 |
Σημειώσεις:
- Συνδέεται απευθείας σε ακίδες εισαγωγής δεδομένων TX. AC συζευγμένο στη συνέχεια
- Ή ανοιχτό κύκλωμα.
- Σε τερματισμό διαφορικού 100 ohms.
- 20 – 80 %
- Η απώλεια σήματος είναι LVTTL. Η λογική 0 υποδεικνύει κανονική λειτουργία. Η λογική 1 υποδεικνύει ότι δεν ανιχνεύθηκε σήμα.
- Η ευαισθησία του δέκτη είναι συμβατή με την ημιτονοειδή διαμόρφωση τροφοδοσίας από 20 Hz έως 1,5 MHz μέχρι την καθορισμένη τιμή που εφαρμόζεται μέσω του συνιστώμενου δικτύου φιλτραρίσματος τροφοδοτικού.
Ηλεκτρικός Εισαγωγή / Παραγωγή Χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ | Μέγ. | Μονάδα | Σημείωμα | |
| Διαφ. ταλάντευση τάσης εισόδου | 120 | 820 | mVpp | 1 | |||
|
Tx Απενεργοποιήστε την είσοδο |
H | VIH | 2.0 | Vcc+0.3 |
V |
||
| μεγάλο | VIL | 0 | 0,8 | ||||
|
Tx Έξοδος σφάλματος |
H | VOH | 2.0 | Vcc+0.3 |
V |
2 |
|
| μεγάλο | ΤΟΜ | 0 | 0,8 | ||||
| Εισαγωγή Διαφορ. Αντίσταση | Zin | 100 | Ω | ||||
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ | Μέγ. | Μονάδα | Σημείωμα | |
| Διαφ. ταλάντευση τάσης εξόδου | 340 | 650 | 800 | mVpp | 3 | ||
|
Έξοδος Rx LOS |
H | VOH | 2.0 | Vcc+0.3 | V |
2 |
|
| μεγάλο | ΤΟΜ | 0 | 0,8 | ||||
Σημειώσεις:
1. Τα TD+/- συνδέονται εσωτερικά με AC με διαφορικό τερματισμό 100Ω μέσα στη μονάδα.
2. Το Tx Fault και το Rx LOS είναι έξοδοι ανοιχτού συλλέκτη, οι οποίες θα πρέπει να τραβήξουν προς τα πάνω με αντιστάσεις 4,7k έως 10kΩ στην πλακέτα κεντρικού υπολογιστή. Τραβήξτε προς τα πάνω τάση μεταξύ 2,0V και Vcc+0,3V.
3. Οι έξοδοι RD+/- συνδέονται εσωτερικά AC και θα πρέπει να τερματίζονται με 100Ω (διαφορικό) στο χρήστη SERDES
Οπτικός Χαρακτηριστικά
Πομπός
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ | Μέγ. | Μονάδα | Σημείωμα |
| Μήκος κύματος λειτουργίας | λC | 1260 | 1310 | 1360 | nm | |
| Μέση ισχύς εξόδου (Ενεργοποιημένη) | Ταχυδρομείο | -5 | 0 | dBm | 1 | |
| Αναλογία εξαφάνισης | ER | 10 | dB | 1 | ||
| Φασματικό πλάτος RMS | Δλ | 4 | nm | |||
| Χρόνος ανόδου/πτώσης (20%~80%) | Tr/Tf | 0,26 | ps | 2 | ||
| Μάσκα ματιών εξόδου | Συμβατά με Telcordia GR-253-CORE και ITU-T G.957 | |||||
1. Μετρήστε στο μοτίβο 2^23-1 NRZ PRBS
2. Ορισμός μάσκας ματιών πομπού
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ | Μέγ. | Μονάδα | Σημείωμα |
| Μήκος κύματος λειτουργίας | 1470 | 1510 | nm | |||
| Ευαισθησία | Ψεν | -24 | dBm | 1 | ||
| Ελάχ. παραφορτώνω | Pimax | -3 | dBm | |||
| LOS Assert | Pa | -36 | dBm | |||
| LOS De-assert | Pd | -30 | dBm | 2 | ||
| Υστέρηση LOS | Pd-Pa | 0,5 | 6 | dB |
1. Μετρήθηκε με πηγή φωτός 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. Όταν απενεργοποιηθεί το LOS, η έξοδος δεδομένων RX+/- είναι έξοδος σήματος.
Καρφίτσα Ορισμοί και Λειτουργίες
| ΚΑΡΦΙΤΣΑ | Ονομα | Λειτουργία | Σημειώσεις | |
| 1 | VeeT | Tx έδαφος | ||
| 2 | Βλάβη Tx | Ένδειξη σφάλματος Tx, Open Collector Output, ενεργό "H" | 1 | |
| 3 | Tx Απενεργοποίηση | Είσοδος LVTTL, εσωτερικό pull-up, Tx απενεργοποιημένο στο "H" | 2 | |
| 4 | MOD-DEF2 | Είσοδος/έξοδος δεδομένων σειριακής διεπαφής 2 καλωδίων (SDA) | 3 | |
| 5 | MOD-DEF1 | Είσοδος ρολογιού σειριακής διεπαφής 2 καλωδίων (SCL) | 3 | |
| 6 | MOD-DEF0 | Ένδειξη παρουσίας μοντέλου | 3 | |
| 7 | Βαθμολογήστε την επιλογή | Καμία σύνδεση | ||
| 8 | LOS | Απώλεια σήματος Rx, Έξοδος Open Collector, ενεργό "H" | 4 | |
| 9 | Γυρίζω | Γείωση Rx | ||
| 10 | Γυρίζω | Γείωση Rx | ||
| 11 | Γυρίζω | Γείωση Rx | ||
| 12 | RD- | Αντίστροφη λήψη δεδομένων | 5 | |
| 13 | RD+ | Έλαβε δεδομένα | 5 | |
| 14 | Γυρίζω | Γείωση Rx | ||
| 15 | VccR | Τροφοδοτικό Rx | ||
| 16 | VccT | Τροφοδοτικό Tx | ||
| 17 | VeeT | Tx έδαφος | ||
| 18 | TD+ | Μετάδοση δεδομένων σε | 6 | |
| 19 | TD- | Αντίστροφη μετάδοση δεδομένων σε | 6 | |
| 20 | VeeT | Tx έδαφος |
Σημειώσεις:
- Όταν είναι υψηλή, αυτή η έξοδος υποδηλώνει κάποιου είδους σφάλμα λέιζερ. Low υποδηλώνει κανονική λειτουργία. Και θα πρέπει να τραβηχτεί προς τα πάνω με μια αντίσταση 4,7 – 10 KΩ στην πλακέτα κεντρικού υπολογιστή.
- Η απενεργοποίηση TX είναι μια είσοδος που χρησιμοποιείται για τον τερματισμό της οπτικής εξόδου του πομπού. Τραβιέται προς τα πάνω μέσα στη μονάδα με αντίσταση 4,7 – 10KΩ. Οι πολιτείες του είναι:
Χαμηλή (0 – 0,8V): Ο πομπός είναι ενεργοποιημένος (>0,8, < 2,0V): Απροσδιόριστο
Υψηλό (2,0V~Vcc+0,3V): Απενεργοποιημένος πομπός Ανοιχτός: Ο πομπός απενεργοποιημένος
Mod-Def 0,1,2. Αυτές είναι οι ακίδες ορισμού της μονάδας. Θα πρέπει να τραβηχτούν προς τα πάνω με μια αντίσταση 4,7K – 10KΩ στην πλακέτα υποδοχής. Η τάση έλξης θα είναι VccT ή VccR.
Το Mod-Def 0 έχει γειωθεί από τη μονάδα για να υποδείξει ότι η μονάδα είναι παρούσα. Το Mod-Def 1 είναι η γραμμή ρολογιού της σειριακής διεπαφής δύο καλωδίων για σειριακό αναγνωριστικό
Το Mod-Def 2 είναι η γραμμή δεδομένων της σειριακής διεπαφής δύο καλωδίων για σειριακό αναγνωριστικό
Όταν είναι υψηλή, αυτή η έξοδος υποδεικνύει απώλεια σήματος (LOS). Low υποδηλώνει κανονική λειτουργία.
RD+/-: Αυτές είναι οι διαφορικές έξοδοι του δέκτη. Είναι γραμμές διαφορικού 100Ω συνδεδεμένες με εναλλασσόμενο ρεύμα οι οποίες θα πρέπει να τερματίζονται με 100Ω (διαφορικό) στο χρήστη SERDES. Η σύζευξη AC γίνεται μέσα στη μονάδα και επομένως δεν απαιτείται στην πλακέτα κεντρικού υπολογιστή.
TD+/-: Αυτές είναι οι διαφορικές είσοδοι πομπού. Είναι συνδεδεμένες με AC, διαφορικές γραμμές με διαφορικό τερματισμό 100Ω μέσα στη μονάδα. Η σύζευξη AC γίνεται μέσα στη μονάδα και επομένως δεν απαιτείται στην πλακέτα κεντρικού υπολογιστή.
Ψηφιακό Διαγνωστικός Λειτουργίες
Οι πομποδέκτες TAKFLY TK-B3424-3LCD40 υποστηρίζουν το πρωτόκολλο σειριακής επικοινωνίας 2 συρμάτων όπως ορίζεται στο SFP MSA. Είναι πολύ στενά συνδεδεμένο με το E2PROM που ορίζεται στο πρότυπο GBIC, με τις ίδιες ηλεκτρικές προδιαγραφές.
Το τυπικό σειριακό αναγνωριστικό SFP παρέχει πρόσβαση σε πληροφορίες αναγνώρισης που περιγράφουν τις δυνατότητες του πομποδέκτη, τις τυπικές διεπαφές, τον κατασκευαστή και άλλες πληροφορίες.
Επιπλέον, οι πομποδέκτες TAKFLY SFP παρέχουν μια μοναδική βελτιωμένη διεπαφή ψηφιακής διαγνωστικής παρακολούθησης, η οποία επιτρέπει σε πραγματικό χρόνο πρόσβαση σε παραμέτρους λειτουργίας της συσκευής όπως θερμοκρασία πομποδέκτη, ρεύμα πόλωσης λέιζερ, μεταδιδόμενη οπτική ισχύς, λαμβανόμενη οπτική ισχύς και τάση τροφοδοσίας πομποδέκτη. Καθορίζει επίσης ένα εξελιγμένο σύστημα σημαιών συναγερμού και προειδοποίησης, το οποίο ειδοποιεί τους τελικούς χρήστες όταν συγκεκριμένες παράμετροι λειτουργίας βρίσκονται εκτός ενός κανονικού εύρους εργοστασιακής ρύθμισης.
Το SFP MSA ορίζει έναν χάρτη μνήμης 256 byte στο E2PROM που είναι προσβάσιμος μέσω μιας σειριακής διεπαφής 2 συρμάτων στη διεύθυνση 8bit 1010000X (A0h). Η διεπαφή ψηφιακής διαγνωστικής παρακολούθησης χρησιμοποιεί τη διεύθυνση 8 bit 1010001X (A2h), επομένως ο αρχικά καθορισμένος χάρτης μνήμης σειριακού αναγνωριστικού παραμένει αμετάβλητος. Η διεπαφή είναι πανομοιότυπη και, επομένως, είναι πλήρως συμβατή τόσο με την Προδιαγραφή GBIC όσο και με τη Συμφωνία πολλαπλών πηγών SFP.
Οι πληροφορίες λειτουργίας και διάγνωσης παρακολουθούνται και αναφέρονται από έναν ελεγκτή ψηφιακού διαγνωστικού πομποδέκτη (DDTC) μέσα στον πομποδέκτη, ο οποίος είναι προσβάσιμος μέσω μιας σειριακής διεπαφής 2 συρμάτων. Όταν το σειριακό πρωτόκολλο είναι ενεργοποιημένο, το σήμα σειριακού ρολογιού (SCL, Mod Def 1) δημιουργείται από τον κεντρικό υπολογιστή. Το θετικό άκρο χρονίζει τα δεδομένα στον πομποδέκτη SFP σε εκείνα τα τμήματα του E2PROM που δεν προστατεύονται από εγγραφή. Το αρνητικό άκρο χρονίζει δεδομένα από τον πομποδέκτη SFP. Το σήμα σειριακών δεδομένων (SDA, Mod Def 2) είναι αμφίδρομο για σειριακή μεταφορά δεδομένων. Ο κεντρικός υπολογιστής χρησιμοποιεί SDA σε συνδυασμό με SCL για να επισημάνει την έναρξη και το τέλος της ενεργοποίησης του σειριακού πρωτοκόλλου. Οι μνήμες είναι οργανωμένες ως μια σειρά λέξεων δεδομένων 8-bit που μπορούν να αντιμετωπιστούν μεμονωμένα ή διαδοχικά. Τα ψηφιακά διαγνωστικά για το TK-B3424-3LCD40 είναι εσωτερικά βαθμονομημένα από προεπιλογή.
Τυπικός Διασύνδεση Κύκλωμα
Πακέτο Διαστάσεις
Ρυθμιστική Συμμόρφωση
| Χαρακτηριστικό | Αναφορά | Εκτέλεση | |
| Ηλεκτροστατική εκκένωση (ESD) | IEC/EN 61000-4-2 | Συμβατό με τα πρότυπα | |
| Ηλεκτρομαγνητικές παρεμβολές (EMI) | FCC Part 15 Class B EN 55022 Class B (CISPR 22A) | Συμβατό με τα πρότυπα | |
| Ασφάλεια ματιών με λέιζερ | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Προϊόν λέιζερ κατηγορίας 1 | |
| Αναγνώριση εξαρτημάτων | IEC/EN 60950, UL | Συμβατό με τα πρότυπα | |
| ROHS | 2002/95/ΕΚ | Συμβατό με τα πρότυπα | |
| EMC | EN61000-3 | Συμβατό με τα πρότυπα | |
