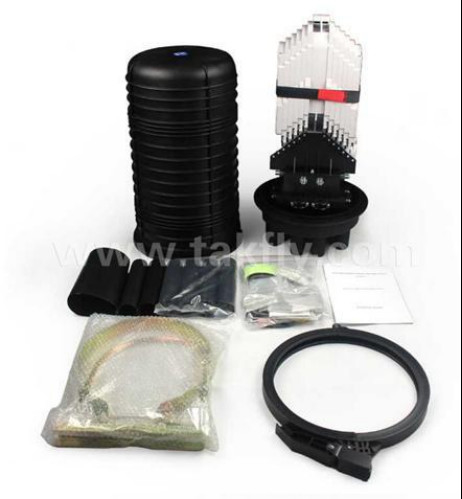

288 πυρήνες θερμότητα συρρικνώσιμη σφραγίδα τύπου θόλος οπτικής ινώδους σφραγίδας κλείσιμο FOSC με 1000 φορές εισάγετε και τραβήξτε ζωή

1. Πεδίο εφαρμογής

Αυτό το Εγχειρίδιο εγκατάστασης είναι κατάλληλο για το κλείσιμο ματίσματος οπτικών ινών (εφεξής συντομογραφία FOSC), ως καθοδήγηση της σωστής εγκατάστασης.

Το πεδίο εφαρμογής είναι: εναέρια, υπόγεια, επιτοίχια τοποθέτηση, τοποθέτηση σε αγωγούς και τοποθέτηση σε οπή. Η θερμοκρασία περιβάλλοντος κυμαίνεται από –40℃ έως +65℃.

2. Βασική δομή και διαμόρφωση

2.1 Διάσταση και χωρητικότητα

2.2 Κύρια εξαρτήματα

2.3 Κύρια εξαρτήματα και ειδικά εργαλεία

3. Απαραίτητα εργαλεία εγκατάστασης

3.1 Συμπληρωματικά υλικά (θα παρέχονται από τον χειριστή)

3.2 Ειδικά εργαλεία (θα παρέχονται από τον χειριστή)

3.3 Εργαλεία γενικής χρήσης (θα παρέχονται από τον χειριστή)

3.4 Όργανα συναρμολόγησης και δοκιμής (θα παρέχονται από τον χειριστή)

Σημείωση: Τα προαναφερθέντα εργαλεία και όργανα δοκιμών θα πρέπει να παρέχονται από τους ίδιους τους χειριστές.

4. Διάγραμμα ροής εγκατάστασης

5. Η διαδικασία εγκατάστασης FOSC.

5.1 Βήμα πρώτο - Ανοίξτε το κλείσιμο

5.1.1 Καθαρισμός της τοπικής ρύθμισης και προσδιορισμός του σημείου εγκατάστασης του FOSC και, στη συνέχεια, τοποθέτηση των απαιτούμενων καλωδίων ινών.

5.1.2 Ελέγξτε εάν τα κύρια εξαρτήματα και τα εξαρτήματα έχουν προετοιμαστεί καλά μέσα στη συσκευασία.

5.1.3 Ανοίξτε το κλείσιμο

• Αφαιρέστε το μπουλόνι στερέωσης στεφάνης και τραβήξτε το σύστημα ασφάλισης στεφάνης προς τα έξω και, στη συνέχεια, προχωρήστε στην αποσυναρμολόγηση του στεφάνου.
• Τραβήξτε το κάλυμμα FOSC προς τα έξω, μπορεί να ξεκινήσει η εγκατάσταση. 5.1.4 Βλέπε Σχέδιο 1

,Σημαντικά ζητήματα:Εάν οι καιρικές συνθήκες δεν είναι αρκετά καλές, τότε πρέπει να τοποθετηθεί μια σκηνή για αδιάβροχη και ανθεκτική στη σκόνη.

5.2 Βήμα δεύτερο - Προσδιορίστε το μήκος του καλωδίου ινών που θα στερεωθεί και θα αφαιρεθεί μέσα FOSC

5.2.1 Εάν όλες οι ίνες προορίζονται για μάτισμα κλαδιών, ανατρέξτε στο Σχέδιο 2(Α) για το μήκος απογύμνωσης.

5.2.2 Εάν ορισμένες ίνες προορίζονται για ευθύγραμμη σύνδεση, ενώ άλλες για μάτισμα διακλαδώσεων, ανατρέξτε στο Σχέδιο 2(Β) για το μήκος απογύμνωσης.

5.2.3 Βλέπε Σχέδιο 2.

Σημαντικά ζητήματα:

• Κρατήστε αρκετό μήκος καλωδίου οπτικών ινών για σύνδεση.
• Το μήκος απογύμνωσης θα μπορούσε επίσης να αποφασιστεί από τους πελάτες σύμφωνα με την απαίτηση εγκατάστασης

5.3 Βήμα τρίτο – Αφαιρέστε την προστατευτική επίστρωση του καλωδίου ινών και της ίνας

5.3.1 Αφαιρέστε την προστατευτική επίστρωση του καλωδίου ινών από τη θερμοκρασία. σημάδι εντοπισμού με τον κόφτη και τον απογυμνωτή, ανατρέξτε στο Σχέδιο 2 για το μήκος απογύμνωσης. Το μήκος απογύμνωσης θα μπορούσε επίσης να αποφασιστεί σύμφωνα με την απαίτηση εγκατάστασης

5.3.2 Δείτε Σχέδιο 3.

Σημαντικά θέματα: Εάν είναι δύσκολο να τραβήξετε ταυτόχρονα όλο το προστατευτικό κάλυμμα του καλωδίου ινών, αφαιρέστε το τμήμα προς τμήμα για να αποφύγετε το σπάσιμο των ινών.

5.4 Βήμα τέταρτο – Διαχωρίστε τους πυρήνες ινών και προετοιμάστε την εργασία πριν στερεώσετε το καλώδιο ινών.

5.4.1 Τυλίξτε 2 στρώσεις μονωτικής ταινίας σε προστατευτική επίστρωση πυρήνα ινών για προστασία. Εν τω μεταξύ, αφαιρέστε τη γέμιση για να διαχωρίσετε τον πυρήνα των ινών και καθαρίστε τους. Σχηματίστε ένα δακτύλιο με διάμετρο 100mm περίπου και στερεώστε το στην ίνα προσωρινά με κολλητική ταινία.

5.4.2 Ανάλογα με το απογυμνωμένο καλώδιο ινών, είναι διαθέσιμες οι ακόλουθες δύο περιπτώσεις.

• Όλες οι ίνες πρέπει να διακλαδωθούν μετά την πλήρη συναρμογή.
• Μερικές από τις ίνες προορίζονται για ευθεία διέλευση μετά το τύλιγμα, ενώ οι άλλες για μάτισμα κλαδιών.

5.4.3 Το FOSC παρέχεται με 3 απλούς σωλήνες εισόδου/εξόδου που ταιριάζουν για καλώδια μονής ίνας με μέγ. διάμετρος ф16mm και 1 σωλήνας εισόδου/εξόδου μάζας που ταιριάζει για 1 κομμάτι καλωδίου ινών με μέγ. διάμετρος ф 25mm ή 2 τεμάχια καλωδίων ινών με μέγ. διάμετρος ф 21mm ή πολλά τεμάχια καλωδίων ινών με μικρή διάμετρο.

5.4.4 Απαιτείται σωλήνας εισόδου/εξόδου μάζας εάν ορισμένες ίνες είναι για ευθεία διέλευση

5.4.5 Το αντίστοιχο κάλυμμα σωλήνα εισόδου/εξόδου θα μπορούσε να κοπεί ελαφρά με κατσαβίδι από μέσα προς τα έξω ανάλογα με τον αριθμό και τη διάμετρο του καλωδίου ινών που απαιτείται.

5.4.6 Κρατήστε τον ενισχυμένο πυρήνα σε μήκος 70 mm και κόψτε τους περιττούς.

5.4.7 Βλέπε Σχέδιο 4 και Σχέδιο 5.

Σημαντικά Θέματα:Οι σωλήνες εισόδου/εξόδου πρέπει να επιλέγονται με ακρίβεια για να είναι εύκολο το μάτισμα και το σφράγισμα.

5.5 Στερεώστε τον ενισχυμένο πυρήνα και πυροσυμπύκνωση, στερεώστε και σφραγίστε το καλώδιο ινών.

5.5.1 Εισαγάγετε το καλώδιο ινών στον αντίστοιχο θερμοσυστελλόμενο σωλήνα στερέωσης, περαιτέρω τοποθετήστε το στο σωλήνα εισόδου/εξόδου στο κάτω μέρος του FOSC.

5.5.2 Αφαιρέστε το παξιμάδι στερέωσης του ενισχυμένου πυρήνα με ένα ειδικό κλειδί (πλαστικό), το οποίο θα τοποθετήσετε στη συνέχεια στην υποδοχή στερέωσης και σφίξτε το. Στη συνέχεια ξανασφίξτε το με ένα μεταλλικό κλειδί (το μεταλλικό κλειδί πρέπει να παρέχεται από τον χειριστή).

5.5.3 Στερεώστε το θερμοσυστελλόμενο χιτώνιο στερέωσης στο καλώδιο ινών μέχρι τη ρίζα του με το χέρι.

5.5.4 Ανατρέξτε στο Σχέδιο 5 για την εγκατάσταση του συνδετήρα διακλάδωσης.

5.5.5 Θερμοσυστελλόμενο χιτώνιο στερέωσης με ψεκαστήρα πυρκαγιάς για να αγκαλιάζει τον σωλήνα εισόδου/εξόδου και το καλώδιο ινών για να φτάσει στην πλήρη στεγανοποίηση.

5.5.6 Βλέπε Σχέδιο 5

σημαντικό θέμα:

• Το παξιμάδι στερέωσης του ενισχυμένου πυρήνα πρέπει να σφίγγεται.
• Κατά τη θέρμανση, ο θερμοσυστελλόμενος σωλήνας στερέωσης πρέπει να συρρικνώνεται ομοιόμορφα και δεν πρέπει να υπάρχουν φυσαλίδες, πόροι και άλλα ελαττώματα μέσα στο σωλήνα.

5.6 Βήμα έκτο - Συνδέστε τις ίνες

5.6.1 Ακολουθήστε το εγχειρίδιο χρήσης της μηχανής ματίσματος σύντηξης για τη συναρμογή ινών.

Σημαντικό θέμα: προσέξτε τη συστροφή και την κάμψη της ίνας

5.7 Βήμα έβδομο - Τοποθετήστε θερμοσυστελλόμενο προστατευτικό χιτώνιο και ίνες σπιτιού.

5.7.1 Όταν ολοκληρωθεί το μάτισμα των ινών, ο πρώτος δακτύλιος ινών πρέπει να στεγάζεται στην πιο απομακρυσμένη πλευρά του FOST, η υπόλοιπη οπτική ίνα πρέπει να τυλίγεται, σχηματίζοντας έναν δακτύλιο με διάμετρο όχι μικρότερη από 80 mm. Στη συνέχεια, τοποθετήστε το στο FOST (Δίσκος σύνδεσης οπτικών ινών) μαζί με θερμοσυστελλόμενο προστατευτικό περίβλημα. (Πρώτα στερεώστε το θερμοσυστελλόμενο προστατευτικό χιτώνιο στην υποδοχή και, στη συνέχεια, μεγεθύνετε τη διάμετρο του ινώδους δακτυλίου σωστά.)

5.7.2 βλέπε Σχέδιο 6

Σημαντικό θέμα: προσέξτε τη συστροφή και την κάμψη της ίνας.

5.8 Βήμα όγδοο - Ολοκληρωμένος έλεγχος

Για τη διασφάλιση των τεχνικών απαιτήσεων, πρέπει να ακολουθούνται οι ακόλουθες οδηγίες:

5.8.1 Οι ίνες με προστατευτική επίστρωση στερεώνονται με νάιλον δέσιμο στην είσοδο του FOST.

5.8.2 Ο δακτύλιος πρέπει να πιέζεται από μέσα προς τα έξω για να εγκατασταθεί σωστά το FOST.

5.8.3 Οι ευθείες και δεσμευμένες ίνες με προστατευτική επίστρωση πρέπει να τυλίγονται στον δίσκο συγκράτησης ινών.

5.8.4 Ελέγξτε εάν οι εσωτερικοί σφιγκτήρες και το παξιμάδι στερέωσης του ενισχυμένου πυρήνα είναι καλά σφιγμένα.

5.8.5 Ελέγξτε εάν το εξάρτημα στεγανοποίησης έχει τοποθετηθεί τακτοποιημένα και ομαλά.

5.8.6 Ελέγξτε εάν το θερμοσυστελλόμενο χιτώνιο στερέωσης είναι αξιόπιστο και πλήρως σφραγισμένο.

5.8.7 Βλέπε Σχέδιο 7.

Σημαντικά ζητήματα:Εάν παρουσιαστούν προβλήματα, θα πρέπει να επιλυθούν αμέσως.

5.9 Βήμα ένατο – Συναρμολογήστε το περίβλημα FOSC και διορθώστε το FOSC

5.9.1 Τοποθετήστε ξηραντικό στο FOSC.

5.9.2 Τοποθετήστε το κάλυμμα FOSC απευθείας στη βάση.

5.9.3 Τοποθετήστε πλαστικό τσέρκι μεταξύ του καλύμματος FOSC και της βάσης, σφίξτε το σύστημα ασφάλισης στεφάνης, το οποίο θα στερεωθεί με μπουλόνι στερέωσης στεφάνης στη συνέχεια.

5.9.4 Εγκατάσταση FOSC

1. Εναέρια εφαρμογή: στερεώστε το μεταλλικό τσέρκι και τον τραβέρσα στον στύλο. Ανατρέξτε στο Σχέδιο 8
2. Εφαρμογή τοποθέτησης σε τοίχο: στερεώστε το στήριγμα στον τοίχο με μπουλόνι. (Δεν απαιτείται μεταλλικό τσέρκι.)
3. Υπόγεια εφαρμογή: δεν απαιτείται μεταλλικό τσέρκι.

5.9.5 Βλέπε σχέδιο 8

Σημαντικά θέματα:

• Δώστε προσοχή κατά την τοποθέτηση πλαστικού στεφάνου.
• Η προδιαγραφή του μπουλονιού για τη στερέωση του βραχίονα είναι M8.
