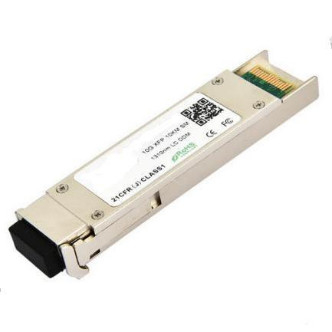

10Gbps 1310nm XFP οπτικός δέκτης με απόσταση μετάδοσης 10KM και ελαφρύ πακέτο 10g
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | XFP-TK1392-LC10 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό: | 50/50 | Κέντρο μήκους κύματος: | 1450nm |
|---|---|---|---|
| Απώλεια εισαγωγής: | ≤ 0,3dB | Βάρος συσκευασίας: | 10g |
| Τύπος συσκευασίας: | Γυμνή ίνα, 900um χαλαρό σωλήνα, καλώδιο 2mm | Wavelegth: | 1310nm |
| Ευθυγράμμιση άξονα: | Αργός άξονας ή γρήγορος άξονας | Περιοχή μήκους κύματος: | 1310nm, 1550nm |
| Εφαρμογή: | Οπτικά συστήματα επικοινωνίας | Αναλογία θραυστών: | 98/2 |
| Θέρμανση αποθήκευσης: | -40~+85°C | Αριθμός λιμένων: | 1X2 |
| Μέγεθος ινών: | 1m | Φυτικές ίνες: | PM Corning 980nm ίνες |
| Δυνατότητα χειρισμού ισχύος: | Υψηλή δύναμη | ||
| Επισημαίνω: | Οπτικός δέκτης δέκτη 10KM XFP,οπτικός πομποδέκτης 1310nm XFP,Οπτικός δέκτης δέκτη 10Gbps XFP |
||
Περιγραφή προϊόντων
-
Οι δέκτες TAKFLY XFP-TK1392-LC20 μικρού τύπου 10 G (XFP) συμμορφώνονται με την τρέχουσα προδιαγραφή της συμφωνίας πολλαπλών πηγών (MSA) XFP1.Συμμορφώνονται με το πρότυπο Ethernet 10 Gigabit 10GBASE-LR/LW σύμφωνα με την IEEE 802Οι λειτουργίες ψηφιακής διάγνωσης είναι διαθέσιμες μέσω μιας σειριακής διεπαφής 2 καλωδίων, όπως ορίζεται στο XFP MSA.Ο δέκτης είναι συμβατός με το RoHS και απαλλαγμένος από μόλυβδο σύμφωνα με την οδηγία 2002/95/ΕΚ3.
Χαρακτηριστικά
- Χρυσόκλειστο XFP αποτύπωμα
- Υποστηρίζει τα ποσοστά 9,95Gb/s έως 11,3Gb/s
- Τρόπος Loopback XFI
- Συμμόρφωση με το RoHS-6 (χωρίς μόλυβδο)
- Απορρόφηση ισχύος < 1,5 W
- Περιοχή θερμοκρασίας θήκης: -5°C έως 70°C
- Μέγιστο μήκος σύνδεσης 20 km
- Μη ψυγμένο λέιζερ DFB 1310nm
- Πλήρης διπλής σύνδεση LC
- Δεν απαιτείται ρολόι αναφοράς
- Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
-
Τυποποιημένος μηχανισμός απαλλαγής από εγγύηση
Εφαρμογές
- 10GBASE-LR/LW 10G Ethernet
- Διάδρομος 10G
- SONET OC-192 SR-1 SDH STM I-64.
Απόλυτο Μέγιστο Αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Μέγιστη τάση τροφοδοσίας | Vcc3 | -Τίποτα.5 | 4.0 | V | ||
| Θέρμανση αποθήκευσης | ΤS | -40 | 85 | °Γ | ||
| Θερμοκρασία λειτουργίας της υπόθεσης | Τπερίπτωση | - 5 | 70 | °Γ |
Ηλεκτρικές Χαρακτηριστικά(ΤΟΠ = -5 έως 70°C, VCC3 = 3,13 έως 3,45 Βολτ)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Δικαστής. |
| Τρόπος τροφοδοσίας #2 | Vcc3 | 3.13 | 3.45 | V | ||
| Τρόπος τροφοδοσίας ∆ύση ∆ύση Vcc3 | ΙΚΚ3 | 450 | mA | |||
|
Συνολική ισχύς μονάδας |
Π |
1.5 | W | 1 | ||
| Μεταδότης | ||||||
| Αντίσταση διαφορικής εισόδου | Ριν | 100 | Ω | 2 | ||
| Εναμελής είσοδος δεδομένων swing | Βιν, ε; | 120 | 820 | mV | ||
| Διαβιβάζουμε τάση απενεργοποίησης | Επαγγελματική κατάρτιση | 2.0 | Vcc | V | 3 | |
| Μεταφορά ενεργοποιημένης τάσης | ΔΕΣ |
Εθνική Τράπεζα |
GND + 0.8 |
V | ||
| Διαβίβαση Απενεργοποίηση χρόνου ισχυρισμού | 10 | Εμείς | ||||
| Αποδέκτης | ||||||
| Μονότερης εξόδου δεδομένων swing | Βουτ, Π.Π. | 340 | 650 | 850 | mV | 4 |
| Χρόνος άνοδος των δεδομένων εξόδου | Τρ | 38 | σπ | 5 | ||
| Χρόνος πτώσης των δεδομένων εξόδου | Τφ | 38 | σπ | 5 | ||
| Λάθος | Λάθος VLOS | Vcc05 | VccHOST | V | 6 | |
| Λογικό | Πρότυπο VLOS |
Εθνική Τράπεζα |
GND+0.5 |
V | 6 | |
| Αρνηση τροφοδοσίας ρεύματος | Επενδύσεις | 7 |
Σημειώσεις:
- Η μέγιστη συνολική ισχύς καθορίζεται σε ολόκληρο το εύρος θερμοκρασίας και τάσης.
- Μετά την εσωτερική ζεύξη AC.
- Ή ανοιχτό κύκλωμα.
- Σε 100 Ωμ διαφορά τερματισμού.
- Αυτές είναι μη φιλτραρισμένες τιμές 20-80%
- Απώλεια σήματος είναι ανοιχτός συλλέκτης που πρέπει να τραβηχτεί με αντίσταση 4,7k ∙ 10kohm σε 3,15 ∙ 3,6V. Η λογική 0 υποδηλώνει κανονική λειτουργία, η λογική 1 υποδηλώνει ότι δεν ανιχνεύεται σήμα.
- Σύμφωνα με το τμήμα 2.7.1. στην προδιαγραφή XFP MSA1.
Οπτικά χαρακτηριστικά(ΤΟΠ = -5 έως 70°C, VCC3 = 3,13 έως 3,45 Βολτ)
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Δικαστής. | |
|
Μέση οπτική ισχύς |
Π |
-2 |
3 |
dBm |
|||
|
Οπτικό μήκος κύματος |
λ |
1290 | 1310 | 1330 |
nm |
||
|
Αναλογία καταστολής μεμονωμένης λειτουργίας |
SSRmin |
30 |
dB |
||||
|
Όπτικος δείκτης εξαφάνισης |
Επείγοντα |
3.2 |
dB |
||||
|
Τιμωρία για τον διαβιβαστή και τη διάσπαση |
TDP |
2 |
dB |
||||
|
Μέση ισχύς εκτόξευσης του πομπού |
Π |
- 30 |
dBm |
||||
|
Tx Jitter |
Τσ |
Σύμφωνα με τις απαιτήσεις του άρθρου 802.3α |
|||||
|
Σχετική ένταση θορύβου |
Επενδύσεις |
-130 |
dB/Hz |
||||
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημείωση |
|
Ευαισθησία του δέκτη |
RSENS |
-15 | dBm | 1 | ||
|
Δύναμη κορεσμού εισόδου (υπερφόρτωση) |
Psat |
0.5 | dBm | |||
|
Περιοχή μήκους κύματος |
λΓ |
1270 | 1610 | nm | ||
|
Αντανάκλαση του δέκτη |
Rrx |
-15 | dB | |||
|
Δαπάνες |
ΔΕΣ |
- 22 χρόνια. | dBm | |||
| Δικαιολογημένη ζημία |
ΔΕΣ |
- 30 | dBm | |||
|
Υστερέση LOS |
0.5 | 4 | dB |
Σημειώσεις:
Μετρώνται με το χειρότερο ER, BER<10-12@ 10,3Gbps, 2311 PRBS.
Αναθέτηση καρφίτσας
Γενικές προδιαγραφές
Ψηφιακές διαγνωστικές λειτουργίες
Όπως ορίζεται από την MSA XFP1, Οι δέκτες XFP παρέχουν ψηφιακές διαγνωστικές λειτουργίες μέσω σειριακής διεπαφής 2 καλωδίων, η οποία επιτρέπει πρόσβαση σε πραγματικό χρόνο στις ακόλουθες παραμέτρους λειτουργίας:
- Θέρμανση του δέκτη
- ρεύμα παραμερισμού λέιζερ
- Μεταδιδόμενη οπτική ισχύς
- Λαμβανόμενη οπτική ισχύς
- Πρόσθετη τάση τροφοδοσίας του δέκτη
Παρέχει επίσης ένα εξελιγμένο σύστημα συναγερμών και προειδοποιητικών σηματοδοτήσεων, τα οποία μπορούν να χρησιμοποιηθούν για την προειδοποίηση των τελικών χρηστών όταν συγκεκριμένες παραμέτροι λειτουργίας βρίσκονται εκτός του κανονικού εύρους που ορίζεται από το εργοστάσιο.
Οι λειτουργικές και διαγνωστικές πληροφορίες παρακολουθούνται και υποβάλλονται από έναν ελεγκτή ψηφιακού διαγνωστικού δέκτη (DDTC) εντός του δέκτη,που είναι προσβάσιμο μέσω της σειριακής διεπαφής 2 καλωδίωνΌταν ενεργοποιείται το σειριακό πρωτόκολλο, το σήμα σειριακού ρολογιού (SCL pin) παράγεται από τον οικοδεσπότη.Το θετικό άκρο ρολόγια δεδομένα στον δέκτη XFP σε εκείνα τα τμήματα του χάρτη μνήμης του που δεν είναι προστατευμένα από την εγγραφήΤο αρνητικό άκρο παρακολουθεί δεδομένα από τον δέκτη XFP. Το σήμα σειριακών δεδομένων (SDA pin) είναι αμφίδρομο για τη μεταφορά σειριακών δεδομένων.Ο οικοδεσπότης χρησιμοποιεί το SDA σε συνδυασμό με το SCL για να σημειώνει την έναρξη και το τέλος της ενεργοποίησης σειριακού πρωτοκόλλουΟι μνήμες οργανώνονται ως μια σειρά από λέξεις δεδομένων 8 bit που μπορούν να απευθύνονται μεμονωμένα ή διαδοχικά.Η 2-σύρματη σειριακή διεπαφή παρέχει διαδοχική ή τυχαία πρόσβαση στις παράμετροι 8 bit, απευθύνεται από 000h στην μέγιστη διεύθυνση της μνήμης.
Μηχανικές προδιαγραφές
Οι δέκτες λήψης TAKFLY XFP συμμορφώνονται με τις διαστάσεις που ορίζονται από τη συμφωνία πολλαπλών προμηθειών XFP (MSA).
Πλήρης ή μερική εκπομπή
Συστάσεις για την διάταξη των PCB και τις προδιαγραφές του κλιματισμού
Μηχανική διάταξη της XFP Host Board (οι διαστάσεις είναι σε mm)
Ειδική διάταξη μηχανικής της πλακέτας υποδοχής XFP (οι διαστάσεις είναι σε mm)
Συμμόρφωση με τις κανονιστικές διατάξεις
