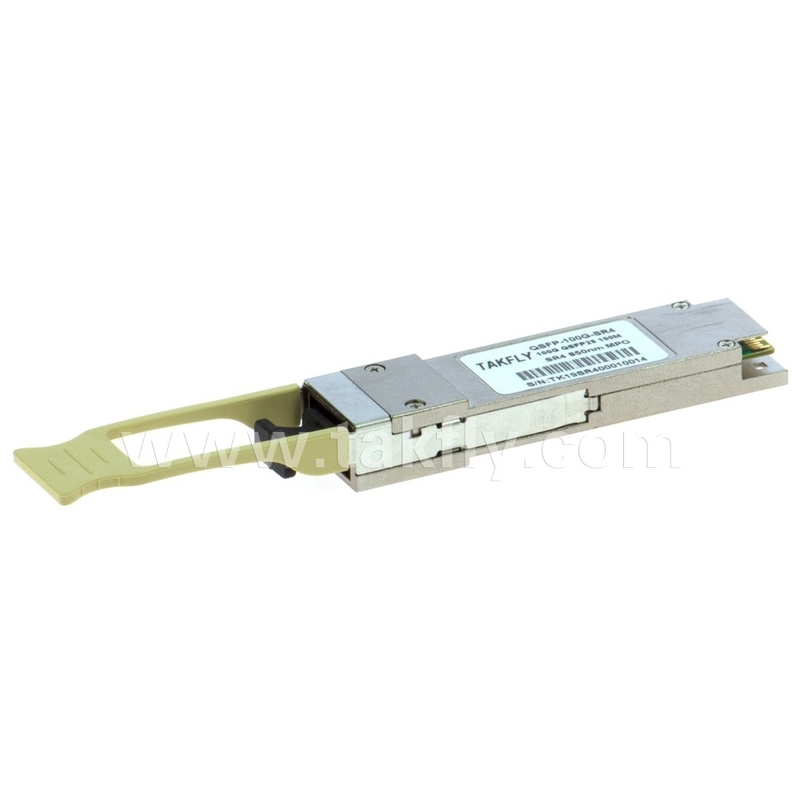

100Gbps QSFP28 SR4 850nm 100m MPO με DDM Transceiver Μέχρι 27.952 Gbps Ταχύτητα δεδομένων ανά κανάλι
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TKQS28-100G-SR4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό: | 50/50 | Κέντρο μήκους κύματος: | 1450nm |
|---|---|---|---|
| απώλεια εισαγωγής: | ≤ 0,3dB | Βάρος συσκευασίας: | 10G |
| Τύπος συσκευασίας: | Γυμνή ίνα, 900um χαλαρό σωλήνα, καλώδιο 2mm | Wavelegth: | 1310nm |
| Ευθυγράμμιση άξονα: | Αργός άξονας ή γρήγορος άξονας | Περιοχή μήκους κύματος: | 1310nm, 1550nm |
| Εφαρμογή: | Οπτικά συστήματα επικοινωνίας | Αναλογία θραυστών: | 98/2 |
| Θέρμανση αποθήκευσης: | -40~+85°C | Αριθμός λιμένων: | 1X2 |
| Μέγεθος ινών: | 1m | Φυτικές ίνες: | PM Corning 980nm ίνες |
| Δυνατότητα χειρισμού ισχύος: | Υψηλή δύναμη | ||
| Επισημαίνω: | 100M QSFP28 SR4 Πηγαίνοντας και λαμβάνοντας,100Gbps QSFP28 SR4 Πηρακτήρας,850nm QSFP28 SR4 δέκτη |
||
Περιγραφή προϊόντων
- TKQS28-100G-SR4έχουν σχεδιαστεί για χρήση σε 100 gigabit ανά δευτερόλεπτο συνδέσεις μέσω ινών πολλαπλών ουσιών. Συμφωνούν με το QSFP28 MSA και το IEEE 802.3bm
- Το τμήμα οπτικού πομπού του πομποδέκτη ενσωματώνει ένα VCSEL 4 καναλιών (κάθετη κοιλότητα Επιφανειακή εκπομπή λέιζερ), ένας πίνακας εισόδου 4 καναλιών και οδηγός λέιζερ, διαγνωστικές οθόνες, μπλοκ ελέγχου και προκατάληψης. Για τον έλεγχο της μονάδας, η διεπαφή ελέγχου ενσωματώνει μια σειριακή διασύνδεση δύο συρματοπλέμων των σήματος ρολογιού και δεδομένων. Διαγνωστικές οθόνες για μεροληψία VCSEL, θερμοκρασία μονάδας,ΤΡωμοποιημένη οπτική ισχύς,Η λήψη της οπτικής ισχύος και της τάσης τροφοδοσίας εφαρμόζεται και τα αποτελέσματα διατίθενται μέσω της διεπαφής TWS. Τα κατώτατα όρια συναγερμού και προειδοποίησης δημιουργούνται για τα χαρακτηριστικά που παρακολουθούνται. Οι σημαίες είναι ρυθμισμένες και οι διακοπές που παράγονται όταν τα χαρακτηριστικά βρίσκονται εκτός των κατωφλίων. Οι σημαίες είναι επίσης ρυθμισμένες και διακοπές που παράγονται για απώλεια σημάτων εισόδου (LOS) και συνθήκες σφάλματος πομπού. Όλες οι σημαίες είναι συνδεδεμένες και θα παραμείνουν ρυθμισμένες ακόμη και αν η κατάσταση που ξεκινά το μάνδαλο διαγράφεται και η λειτουργία συνεχίζεται. Όλες οι διακοπές μπορούν να καλυφθούν και οι σημαίες επαναφέρονται διαβάζοντας το κατάλληλο μητρώο σημαίας. Η οπτική έξοδος θα σκαρφαλώσει για την απώλεια σήματος εισόδου, εκτός εάν η Squelch είναι απενεργοποιημένη. Η ανίχνευση σφαλμάτων ή η απενεργοποίηση του καναλιού μέσω της διεπαφής TWS θα απενεργοποιήσουν το κανάλι. Κατάσταση, συναγερμός/προειδοποίηση και πληροφορίες σφάλματος είναι διαθέσιμες μέσω της διεπαφής TWS.
- Το τμήμα οπτικού δέκτη του πομποδέκτη ενσωματώνει μια συστοιχία φωτοδιόδων PIN 4 καναλιών, μια συστοιχία TIA 4 καναλιών, ένα buffer εξόδου 4 καναλιών, διαγνωστικές οθόνες και μπλοκ ελέγχου και μεροληψίας. Οι διαγνωστικές οθόνες για την οπτική ισχύ εισόδου εφαρμόζονται και τα αποτελέσματα διατίθενται μέσω της διεπαφής TWS. Τα κατώτατα όρια συναγερμού και προειδοποίησης δημιουργούνται για τα χαρακτηριστικά που παρακολουθούνται. Οι σημαίες είναι ρυθμισμένες και οι διακοπές που παράγονται όταν τα χαρακτηριστικά βρίσκονται εκτός των κατωφλίων. Οι σημαίες είναι επίσης ρυθμισμένες και διακόπτες που παράγονται για απώλεια σήματος οπτικής εισόδου (LOS). Όλες οι σημαίες είναι συνδεδεμένες και θα παραμείνουν ρυθμισμένες ακόμη και αν η κατάσταση που ξεκινά τη σημαία καθαρίζει και η λειτουργία συνεχίζεται. Όλες οι διακοπές μπορούν να καλυφθούν και οι σημαίες επαναφέρονται κατά την ανάγνωση του κατάλληλου μητρώου σημαίας. Η ηλεκτρική έξοδος θα καταστρέψει για την απώλεια σήματος εισόδου (εκτός εάν είναι απενεργοποιημένη) και η αποπροσδιορισμός του καναλιού μέσω της διασύνδεσης TWS. Κατάσταση και πληροφορίες συναγερμού/προειδοποίησης είναι διαθέσιμα μέσω της διεπαφής TWS.
Χαρακτηριστικά
ØΈως 27.952 ρυθμός δεδομένων Gbps ανά κανάλι
ØΜέγιστο μήκος σύνδεσης των συνδέσμων 100m στις ίνες Multimode OM3
ØΥψηλή αξιοπιστία 850nm VCSEL TECHNOLOGENT
ØΗλεκτρικά ζεστό-pluggable
ØΨηφιακή διαγνωστική SFF-8436 Συμμαχική
ØΣυμπεριφορά με το QSFP28 MSA
ØΠερίπτωση θερμοκρασίας λειτουργίας: 0°C έως 70°ντο
ØΔιάχυση ισχύος <2,5 W
Αιτήσεις
ØΚέντρο δεδομένων
ØInfiniband QDR
ØΚανάλι ινών
Πρότυπο
ØΣυμμορφωμένη με το IEEE 802.3 BM
ØΣυμβατό με το SFF-8436
ØROHS συμβατό.
Απόλυτος Ανώτατο όριο Ακροαματικότητα
|
Παράμετρος |
Σύμβολο |
Min. |
Τύπος. |
Μέγιστο. |
Μονάδα |
Σημείωμα |
|
Θερμοκρασία αποθήκευσης |
Τσιφούνι |
-40 |
- |
85 |
ºC |
|
|
Σχετική υγρασία |
RH |
5 |
- |
95 |
% |
|
|
Τάση τροφοδοσίας |
VCC |
-0.3 |
- |
4 |
V |
|
|
Τάση εισόδου σήματος |
|
VCC-0.3 |
- |
VCC+0,3 |
V |
|
Συνιστώμενες συνθήκες λειτουργίας
|
Παράμετρος |
Σύμβολο |
Min. |
Τύπος. |
Μέγιστο. |
Μονάδα |
Σημείωμα |
|
Θερμοκρασία λειτουργίας θήκης |
Tcase |
0 |
- |
70 |
ºC |
Χωρίς ροή αέρα |
|
Τάση τροφοδοσίας |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Ρεύμα τροφοδοσίας |
ΔΠΔ |
- |
|
750 |
α |
|
|
Ρυθμός δεδομένων |
BR |
|
25.78125 |
|
Gbps |
Κάθε κανάλι |
|
Απόσταση μετάδοσης |
TD |
|
- |
100 |
m |
OM3 MMF |
Ηλεκτρικές προδιαγραφές
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Τύπος |
Μέγιστος |
Μονάδα |
Nτελεστή |
|
Τάση τροφοδοσίας |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Ρεύμα εφοδιασμού |
ΔΠΔ |
|
|
750 |
α |
|
|
Πομπός |
||||||
|
Διαφορική αντίσταση εισόδου |
Ριπή |
|
100 |
|
Ω Ω |
1 |
|
Διαφορικά στοιχεία εισόδου δεδομένων |
Vin, pp |
180 |
|
1000 |
MV |
|
|
Ανοχή τάσης εισόδου μεμονωμένα εισόδου |
Τρισδιάστατος |
-0.3 |
|
4.0 |
V |
|
|
Δέκτης |
||||||
|
Διαφορικά εξόδου δεδομένων Swing |
Vout, PP |
300 |
|
850 |
MV |
2 |
|
Τάση εξόδου ενός τύπου |
|
-0.3 |
|
4.0 |
V |
|
Σημειώσεις:
1.Συνδέεται απευθείας με τους ακροδέκτες εισόδου δεδομένων TX. AC συζευγμένο στη συνέχεια.
2.Σε διαφορικό τερματισμό 100Ω ohms.
Οπτικά χαρακτηριστικά
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Τύπος |
Μέγιστος |
Μονάδα |
Nτελεστή |
|
Πομπός |
||||||
|
Κεντρικό μήκος κύματος |
λ0 |
840 |
|
860 |
nm |
|
|
Μέση ισχύ εκτόξευσης σε κάθε λωρίδα |
|
-8.4 |
|
2.4 |
DBM |
|
|
Φασματικό πλάτος (RMS) |
σ |
|
|
0,6 |
nm |
|
|
Αναλογία οπτικής εξαφάνισης |
Er |
2 |
|
|
ϋΒ |
|
|
Πομπός και ποινή διασποράς κάθε λωρίδα |
TDP |
|
|
4.3 |
ϋΒ |
|
|
Ανοχή απώλειας οπτικής επιστροφής |
Orl |
|
|
12 |
ϋΒ |
|
|
Μάσκα ματιών εξόδου |
Συμμορφωμένη με το IEEE 802.3bm |
|
||||
|
Δέκτης |
||||||
|
Μήκος κύματος δέκτη |
λin |
840 |
|
860 |
nm |
|
|
Ευαισθησία RX ανά λωρίδα |
Rsens |
|
|
-10.3 |
DBM |
1 |
|
Ισχύς κορεσμού εισόδου (υπερφόρτωση) |
Ψαρόλαδο |
2.4 |
|
|
DBM |
|
|
Ανακλαστικότητα δέκτη |
Rr |
|
|
-12 |
ϋΒ |
|
Σημειώσεις:
1.Μετρείται με PRBS 231-1 Πρότυπο δοκιμής, @25.78gb/s, ber <10-12.
Ανάθεση PIN
Εικόνα 1 --- Πρότυπο από το μπλοκ συνδετήρα στον πίνακα υποδοχής
|
Καρφίτσα |
Σύμβολο |
Όνομα/περιγραφή |
Nτελεστή |
|
1 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
2 |
TX2N |
Εισαγωγή ανεστραμμένων δεδομένων πομπού |
|
|
3 |
TX2P |
Έξοδος δεδομένων μη αντεπιστημονικής μετατροπής πομπού |
|
|
4 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
5 |
TX4N |
Εισαγωγή ανεστραμμένων δεδομένων πομπού |
|
|
6 |
TX4P |
Έξοδος δεδομένων μη αντεπιστημονικής μετατροπής πομπού |
|
|
7 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
8 |
Modsell |
Επιλέξτε Ενότητα |
|
|
9 |
Επαναλαμβάνω |
Επαναφορά μονάδας |
|
|
10 |
VCCRX |
Δέκτης τροφοδοσίας 3.3V |
2 |
|
11 |
SCL |
Ρολόι σειριακής διασύνδεσης 2 καλωδίων |
|
|
12 |
SDA |
Δεδομένα σειριακής διασύνδεσης 2 καλωδίων |
|
|
13 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
|
|
14 |
Rx3p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
15 |
Rx3n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
16 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
17 |
Rx1p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
18 |
Rx1n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
19 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
20 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
21 |
Rx2n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
22 |
Rx2p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
23 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
24 |
Rx4n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
1 |
|
25 |
Rx4p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
26 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
27 |
Modprsl |
Παρόν. |
|
|
28 |
Intl |
Διακοπή |
|
|
29 |
VCCTX |
Πομπός τροφοδοσίας 3.3V |
2 |
|
30 |
VCC1 |
Τροφοδοσία 3.3V |
2 |
|
31 |
Κώδικας |
Λειτουργία χαμηλής ισχύος,δεν συνδέομαι |
|
|
32 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
33 |
TX3P |
Εισαγωγή μη αντεπιστημονισμένων δεδομένων πομπού |
|
|
34 |
TX3N |
Έξοδος δεδομένων ανεστραμμένου πομπού |
|
|
35 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
|
36 |
TX1P |
Εισαγωγή μη αντεπιστημονισμένων δεδομένων πομπού |
|
|
37 |
TX1N |
Έξοδος δεδομένων ανεστραμμένου πομπού |
|
|
38 |
ΑΕΔ |
Πομπός (Κοινή με το έδαφος του δέκτη) |
1 |
Σημειώσεις:
1.Το GND είναι το σύμβολο για το σήμα και την παροχή (ισχύ) κοινό για τις μονάδες QSFP28. Όλα είναι κοινά μέσα στη μονάδα QSFP28 και όλες οι τάσεις μονάδας αναφέρονται σε αυτό το δυναμικό, εκτός εάν αναφέρεται διαφορετικά. Συνδέστε τα απευθείας με το κοινό επίπεδο εδάφους του σκάφους υποδοχής.
2.Τα VCCRX, VCC1 και VCCTX είναι οι προμηθευτές ηλεκτρικής ενέργειας λήψης και μετάδοσης και θα εφαρμόζονται ταυτόχρονα. Το συνιστώμενο φιλτράρισμα τροφοδοσίας υποδοχής υποδοχής εμφανίζεται παρακάτω. Τα VCC RX, VCC1 και VCC TX μπορούν να συνδεθούν εσωτερικά εντός της μονάδας πομποδέκτη QSFP28 σε οποιοδήποτε συνδυασμό. Οι ακροδέκτες σύνδεσης βαθμολογούνται για μέγιστο ρεύμα 500mA
Ψηφιακές διαγνωστικές λειτουργίες
TKQS28-100G-SR4 Υποστηρίξτε το πρωτόκολλο σειριακής επικοινωνίας 2 καλωδίων όπως ορίζεται στο QSFP28 MSA.,WΤο Hich επιτρέπει πρόσβαση σε πραγματικό χρόνο στις ακόλουθες παραμέτρους λειτουργίας
ŸΘερμοκρασία πομποδέκτη
ŸΡεύμα προκατάληψης λέιζερ
ŸΜεταδιδόμενη οπτική ισχύς
ŸΈλαβε οπτική δύναμη
ŸΤάση τροφοδοσίας πομποδέκτη
Παρέχει επίσης ένα εξελιγμένο σύστημα συναγερμού και προειδοποιητικών σημαδιών, το οποίο μπορεί να χρησιμοποιηθεί για την προειδοποίηση των τελικών χρηστών όταν συγκεκριμένες παράμετροι λειτουργίας βρίσκονται εκτός ενός κανονικού εύρους εργοστασίου.
Οι πληροφορίες λειτουργίας και διαγνωστικής παρακολούθησης παρακολουθούνται και αναφέρονται από έναν ελεγκτή πομποδέκτη ψηφιακής διάγνωσης μέσα στον πομποδέκτη, ο οποίος είναι προσβάσιμος μέσω της σειριακής διεπαφής 2 καλωδίων. Όταν ενεργοποιηθεί το σειριακό πρωτόκολλο, το σήμα σειριακού ρολογιού (SCL PIN) παράγεται από τον κεντρικό υπολογιστή. Τα θετικά ακραία ρολόγια δεδομένα στοQSFP28Ο πομποδέκτης σε αυτά τα τμήματα του χάρτη μνήμης που δεν προστατεύονται.
Τα αρνητικά ρολόγια άκρων από τοQSFP28πομποδέκτης. Το σήμα σειριακών δεδομένων (PIN SDA) είναι αμφίδρομο για τη μεταφορά σειριακών δεδομένων. Ο κεντρικός υπολογιστής χρησιμοποιεί SDA σε συνδυασμό με την SCL για να επισημάνει την έναρξη και το τέλος της ενεργοποίησης σειριακού πρωτοκόλλου. Οι αναμνήσεις οργανώνονται ως μια σειρά λέξεων δεδομένων 8-bit που μπορούν να αντιμετωπιστούν μεμονωμένα ή διαδοχικά. Η σειριακή διασύνδεση 2 καλωδίων παρέχει διαδοχική ή τυχαία πρόσβαση στις παραμέτρους των 8 bit, που απευθύνονται από 00H έως τη μέγιστη διεύθυνση της μνήμης.
Αυτή η ρήτρα ορίζει τον χάρτη μνήμης για τον πομποδέκτη QSFP28 που χρησιμοποιείται για σειριακό αναγνωριστικό, ψηφιακή παρακολούθηση και ορισμένες λειτουργίες ελέγχου. Η διεπαφή είναι υποχρεωτική για όλες τις συσκευές QSFP28. Ο χάρτης μνήμης έχει αλλάξει για να φιλοξενήσει 4 οπτικά κανάλια και να περιορίσει τον απαιτούμενο χώρο μνήμης.Η δομή της μνήμης εμφανίζεται στοΕικόνα 2 -QSFP28 Χάρτης μνήμης.Ο χώρος μνήμης είναι διατεταγμένος σε ένα χαμηλότερο, ενιαίο χώρο, χώρο διευθύνσεων 128 bytes και πολλαπλές ανώτερες σελίδες χώρου διευθύνσεων. Αυτή η δομή επιτρέπει την έγκαιρη πρόσβαση στις διευθύνσεις στην κάτω σελίδα, π.χ. σημαίες διακοπής και οθόνες. Λιγότερο χρόνο κρίσιμες καταχωρίσεις, π.χ. οι σειριακές πληροφορίες ταυτότητας και οι ρυθμίσεις κατωφλίου, είναι διαθέσιμες με τη συνάρτηση επιλογής σελίδας. Η δομή παρέχει επίσης επέκταση διευθύνσεων προσθέτοντας πρόσθετες ανώτερες σελίδες ανάλογα με τις ανάγκες. Για παράδειγμα, στοΕικόνα 2Οι ανώτερες σελίδες 01 και 02 είναι προαιρετικές. Η ανώτερη σελίδα 01 επιτρέπει την εφαρμογή του πίνακα επιλογής εφαρμογής και η ανώτερη σελίδα 02 παρέχει χώρο ανάγνωσης/εγγραφής χρήστη. Οι κατώτερες σελίδες και οι άνω σελίδες 00 και 03 εφαρμόζονται πάντα. Η διεύθυνση διεπαφής που χρησιμοποιείται είναι A0XH και χρησιμοποιείται κυρίως για κρίσιμα δεδομένα όπως το χειρισμό διακοπήςγια να ενεργοποιήσετε ένα "one-time-read" για όλα τα δεδομένα που σχετίζονται με μια κατάσταση διακοπής. Μετά από μια διακοπή, το Intl, ήταν Υποστηριζόμενος, ο κεντρικός υπολογιστής μπορεί να διαβάσει το πεδίο σημαίας για να καθορίσει το καναλιού και τον τύπο της σημαίας.
Για πιο λεπτομερείς πληροφορίες, συμπεριλαμβανομένων ορισμών χάρτη μνήμης, ανατρέξτε στοQSFP28Προδιαγραφή MSA.
Εικόνα 2-Χάρτης μνήμης QSFP28
Χαμηλότερος χάρτης μνήμης
Τα χαμηλότερα 128 bytes του χώρου διευθύνσεων του σειριακού λεωφορείου 2 καλωδίων, δείτεΠίνακας 1,χρησιμοποιείται για την πρόσβαση σε μια ποικιλία
Μετρήσεις και διαγνωστικές λειτουργίες, ένα σύνολο λειτουργιών ελέγχου και ένα μέσο για την επιλογή ποια από τις διάφορες Οι σελίδες χάρτη άνω μνήμης έχουν πρόσβαση σε επόμενες αναγνώσεις. Αυτό το τμήμα του χώρου διευθύνσεων είναι πάντα άμεσα διευθύνσεις και επομένως επιλέγεται για λειτουργίες παρακολούθησης και ελέγχου που μπορεί να χρειαστεί να είναι επανειλημμένα πρόσβαση. Ο ορισμός τουεγώΤο πεδίο οδοντοστοιχίας είναι το ίδιο με το byte 00H 00H.
Πίνακας 1-Χαμηλότερος χάρτης μνήμης
|
Byte διεύθυνση Διεύθυνση byte addressbyte |
Περιγραφή |
Τύπος |
|
0 |
Αναγνωριστικό (1 byte) |
Μόνο για ανάγνωση |
|
1-2 |
Κατάσταση (2 bytes) |
Μόνο για ανάγνωση |
|
3-21 |
Διακοπή σημαίας (19 bytes) |
Μόνο για ανάγνωση |
|
22-33 |
Μονάδες οθόνων (12 bytes) |
Μόνο για ανάγνωση |
|
34-81 |
Οθόνες καναλιών (48 bytes) |
Μόνο για ανάγνωση |
|
82-85 |
Κρατητή (4 bytes) |
Μόνο για ανάγνωση |
|
86-97 |
Έλεγχος (12 bytes) |
Διαβάστε/γράψτε |
|
98-99 |
Κρατήστε (2 bytes) |
Διαβάστε/γράψτε |
|
100-106 |
Μάσκες μονάδας και καναλιού (7 bytes) |
Διαβάστε/γράψτε |
|
107-118 |
Κρατώδες (12 bytes) |
Διαβάστε/γράψτε |
|
119-122 |
Περιοχή εισόδου αλλαγής κωδικού πρόσβασης (προαιρετικό) (4 bytes) |
Διαβάστε/γράψτε |
|
123-126 |
Περιοχή εισαγωγής κωδικού πρόσβασης (προαιρετικό) (4 bytes) |
Διαβάστε/γράψτε |
|
127 |
Σελίδα επιλέξτε byte |
Διαβάστε/γράψτε |
Bits Indicator Status
Οι δείκτες κατάστασης ορίζονται στον Πίνακα 2.
Πίνακας 2-Δείκτες κατάστασης
|
Ψηφιόλεξη |
Κομμάτι |
Ονομα |
Περιγραφή |
|
1 |
Ολοι |
Ρεζερβέ |
|
|
2 |
7 |
Ρεζερβέ |
|
|
|
6 |
Ρεζερβέ |
|
|
|
5 |
Ρεζερβέ |
|
|
|
4 |
Ρεζερβέ |
|
|
|
3 |
Ρεζερβέ |
|
|
|
2 |
Ρεζερβέ |
|
|
|
1 |
Intl |
Ψηφιακή κατάσταση του πείρου εξόδου διακόπτη Intl. |
|
|
0 |
Data_not_ready |
Υποδεικνύει ότι ο πομποδέκτης δεν έχει ακόμη επιτύχει την εξουσία και η παρακολούθηση των δεδομένων δεν είναι έτοιμο. Το bit παραμένει υψηλό μέχρις ότου τα δεδομένα είναι έτοιμα για να διαβαστούν σε ποια στιγμή η συσκευή ορίζει το bit χαμηλά. |
Διακοπές σημαίας
Ένα τμήμα του χάρτη μνήμης (bytes 3 έως 21), σχηματίζουν ένα πεδίο σημαίας. Μέσα σε αυτό το πεδίο αναφέρεται η κατάσταση του LOS και του TX, καθώς και οι συναγερμοί και οι προειδοποιήσεις για τα διάφορα στοιχεία που παρακολουθούνται. Για κανονική λειτουργία και προεπιλεγμένη κατάσταση, τα bits σε αυτόν τον τομέα έχουν την τιμή του 0b. Για τις καθορισμένες συνθήκες των συναγερμών και των προειδοποιήσεων του LOS, του σφάλματος TX, της μονάδας και του καναλιού, τα κατάλληλα bit ή bits έχουν ρυθμιστεί, τιμή = 1b. Μόλις επιβεβαίωσε, τα κομμάτια παρέμειναν ρυθμισμένα (μανδαλωμένα) μέχρι να εκκαθαριστούν από μια λειτουργία ανάγνωσης που περιλαμβάνει το επηρεαζόμενο bit ή την επαναφορά από τον πείρο RESETL. Η σημαία διακοπής της κατάστασης του καναλιού ορίζεταιΠίνακας 3.
Πίνακας 3 - Σημαίες διακοπής της κατάστασης καναλιού
|
Ψηφιόλεξη |
Κομμάτι |
Ονομα |
Περιγραφή |
|
3 |
7 |
L-TX4 LOS |
Latched TX LOS Δείκτης, κανάλι 4 (όχι υποστήριξη) |
|
|
6 |
L-TX3 LOS |
Latched TX LOS Δείκτης, κανάλι 3 (όχι υποστήριξη) |
|
|
5 |
L-TX2 LOS |
Latched TX LOS Δείκτης, κανάλι 2 (όχι υποστήριξη) |
|
|
4 |
L-TX1 LOS |
Latched TX LOS Δείκτης, κανάλι 1 (όχι υποστήριξη) |
|
|
3 |
L-RX4 LOS |
ΛΑΜΒΑΝΟΝΤΑΙ ΔΕΙΚΤΗΣ RX LOS, Channel 4 |
|
|
2 |
L-RX3 LOS |
ΛΑΜΒΑΝΟΝΤΑΙ ΔΕΙΚΤΗΣ RX LOS, Channel 3 |
|
|
1 |
L-RX2 LOS |
ΛΑΜΒΑΝΟΝΤΑΙ ΔΕΙΚΤΗΣ RX LOS, Channel 2 |
|
|
0 |
L-RX1 LOS |
Latched RX LOS Δείκτης, κανάλι 1 |
|
4 |
7-4 |
Ρεζερβέ |
|
|
|
3 |
Σφάλμα L-TX4 |
ΕΝΗΜΕΡΩΣΗ ΜΑΛΛΗΜΑΤΟΣ Τέξας, κανάλι 4 |
|
|
2 |
Σφάλμα L-TX3 |
ΕΝΗΜΕΡΩΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ Τέξας TX, Channel 3 |
|
|
1 |
Σφάλμα L-TX2 |
ΕΝΗΜΕΡΩΣΗ ΕΝΑΡΘΕΣ ΤΟ Σφάλμα TX, Channel 2 |
|
|
0 |
Σφάλμα L-TX1 |
ΕΝΗΜΕΡΩΜΑΤΟΣ ΕΝΑΝΤΗΣΗΣ ΤΕΧΝΗΣ, κανάλι 1 |
|
5 |
Ολοι |
Ρεζερβέ |
|
Οι σημαίες διακοπής της παρακολούθησης της μονάδας ορίζονται στον Πίνακα 4.
Πίνακας 4-Μονάδα παρακολούθησης Μονάδων Σημαίες
|
Ψηφιόλεξη |
Κομμάτι |
Ονομα |
Περιγραφή |
|
6 |
7 |
L-TEMP Υψηλός συναγερμός |
Μανδαλωμένο συναγερμό υψηλής θερμοκρασίας |
|
|
6 |
L-TEMP Χαμηλή συναγερμό |
Μανδαλωμένο συναγερμό χαμηλής θερμοκρασίας |
|
|
5 |
Υψηλή προειδοποίηση L-TEMP |
Προειδοποίηση υψηλής θερμοκρασίας |
|
|
4 |
L-TEMP Χαμηλή προειδοποίηση |
Προειδοποίηση χαμηλής θερμοκρασίας |
|
|
3-0 |
Ρεζερβέ |
|
|
7 |
7 |
L-VCC Υψηλός συναγερμός |
Εγκαταστήστε τον συναγερμό υψηλής τάσης τροφοδοσίας |
|
|
6 |
L-VCC Χαμηλή συναγερμό |
Εμπορικός συναγερμός χαμηλής τάσης τροφοδοσίας |
|
|
5 |
Υψηλή προειδοποίηση L-VCC |
Προειδοποίηση υψηλής τάσης τροφοδοσίας |
|
|
4 |
L-VCC Χαμηλή προειδοποίηση |
Προειδοποίηση χαμηλής τάσης τροφοδοσίας |
|
|
3-0 |
Ρεζερβέ |
|
|
8 |
Ολοι |
Ρεζερβέ |
|
Οι σημαίες διακοπής της οθόνης καναλιού ορίζονται στον Πίνακα 5
Πίνακας 5-Διακοπή παρακολούθησης καναλιών
|
Ψηφιόλεξη |
Κομμάτι |
Ονομα |
Περιγραφή |
|
9 |
7 |
L-RX1 Power High συναγερμού |
ΜΑΧΑΝΗΜΑΤΟΣ ΥΨΗΛΟΣ Συναγερμός ισχύος RX, κανάλι 1 |
|
|
6 |
L-RX1 Power Low Tarmer |
Λάγωμα χαμηλού συναγερμού ισχύος RX, κανάλι 1 |
|
|
5 |
Υψηλή προειδοποίηση L-RX1 Power |
Λάδυλα Υψηλή προειδοποίηση ισχύος RX, κανάλι 1 |
|
|
4 |
L-RX1 Ισχύς χαμηλής προειδοποίησης |
Λάδυλος χαμηλής προειδοποίησης ισχύος RX, κανάλι 1 |
|
|
3 |
L-RX2 Power High Alarm |
ΜΑΧΑΝΗΜΑΤΟΣ ΥΨΗΛΟΣ Συναγερμός ισχύος RX, κανάλι 2 |
|
|
2 |
L-RX2 Power Low Tarmer |
ΜΑΧΑΝΗΜΕΝΟ ΜΑΥΡΟ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΕΥΚΟ RX, CHANNEL 2 |
|
|
1 |
Υψηλή προειδοποίηση L-RX2 Power |
Λάδυλα Υψηλή προειδοποίηση ισχύος RX, κανάλι 2 |
|
|
0 |
L-RX2 Power Low προειδοποίηση |
Λάδυσε χαμηλή προειδοποίηση ισχύος RX, κανάλι 2 |
|
10 |
7 |
L-RX3 Power High Alarm |
ΜΑΧΑΝΗΜΑΤΟΣ ΥΨΗΛΟΣ Συναγερμός ισχύος RX, κανάλι 3 |
|
|
6 |
L-RX3 Power Low Tarmer |
Λάγωμα χαμηλού συναγερμού ισχύος RX, κανάλι 3 |
|
|
5 |
Υψηλή προειδοποίηση L-RX3 Power |
Λάδυλα Υψηλή προειδοποίηση ισχύος RX, κανάλι 3 |
|
|
4 |
L-RX3 Ισχύς χαμηλής προειδοποίησης |
Λάδυσε χαμηλή προειδοποίηση ισχύος RX, κανάλι 3 |
|
|
3 |
L-RX4 Power High Alarm |
Λάγωμα High Rx Power συναγερμό, κανάλι 4 |
|
|
2 |
L-RX4 Power Low Tarmer |
Λάγωμα χαμηλού συναγερμού ισχύος RX, κανάλι 4 |
|
|
1 |
Υψηλή προειδοποίηση L-RX4 Power |
Λάδυλα Υψηλή προειδοποίηση ισχύος RX, κανάλι 4 |
|
|
0 |
L-RX4 Ισχύς χαμηλής προειδοποίησης |
Λάδυσε χαμηλή προειδοποίηση ισχύος RX, κανάλι 4 |
|
11 |
7 |
L-TX1 Bias High Alarm |
Λάδυλος υψηλός συναγερμός μεροληψίας TX, κανάλι 1 |
|
|
6 |
L-TX1 BIAS Χαμηλή συναγερμό |
Λάγωμα χαμηλού συναγερμού μεροληψίας TX, κανάλι 1 |
|
|
5 |
Υψηλή προειδοποίηση L-TX1 |
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υψηλής Προειδοποίησης Τέξας, κανάλι 1 |
|
|
4 |
L-TX1 BIAS LOW προειδοποίηση |
Λάδυλος χαμηλής προειδοποίησης μεροληψίας TX, κανάλι 1 |
|
|
3 |
L-TX2 Bias High Alarm |
Λάδυλος υψηλός συναγερμός μεροληψίας TX, κανάλι 2 |
|
|
2 |
L-TX2 Bias Low Tarmer |
Λάγωμα χαμηλού συναγερμού μεροληψίας TX, κανάλι 2 |
|
|
1 |
Υψηλή προειδοποίηση L-TX2 Bias |
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υψηλής Προειδοποίησης TX, Channel 2 |
|
|
0 |
L-TX2 BIAS LOW προειδοποίηση |
Λάδυσε προειδοποίηση χαμηλής προκατάληψης TX, κανάλι 2 |
|
12 |
7 |
L-TX3 Bias High Alarm |
Λάγωμα υψηλού συναγερμού μεροληψίας TX, κανάλι 3 |
|
|
6 |
L-TX3 BIAS Χαμηλή συναγερμό |
Λάδυλος συναγερμός χαμηλού TX, κανάλι 3 |
|
|
5 |
Υψηλή προειδοποίηση L-TX3 Bias |
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υψηλής Προειδοποίησης Τέξας, κανάλι 3 |
|
|
4 |
L-TX3 BIAS LOW προειδοποίηση |
Λάδυσε προειδοποίηση χαμηλής προκατάληψης TX, κανάλι 3 |
|
|
3 |
L-TX4 Bias High Alarm |
Λάγωμα υψηλού συναγερμού μεροληψίας TX, κανάλι 4 |
|
|
2 |
L-TX4 Bias Χαμηλή συναγερμό |
Λάδυλος συναγερμός χαμηλού TX, κανάλι 4 |
|
|
1 |
Υψηλή προειδοποίηση L-TX4 Bias |
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υψηλής Προειδοποίησης TX, Channel 4 |
|
|
0 |
L-TX4 BIAS LOW προειδοποίηση |
Λάδυλος χαμηλής προειδοποίησης μεροληψίας TX, κανάλι 4 |
|
13 |
7 |
L-TX1 Power High Alarm |
ΜΑΧΑΝΗΜΑΤΙΚΟ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΕΧΝΗΣ, κανάλι 1 |
|
|
6 |
L-TX1 Power Low Tarmer |
Λάγωμα χαμηλού συναγερμού ισχύος TX, κανάλι 1 |
|
|
5 |
Υψηλή προειδοποίηση L-TX1 Power |
Λάδυλα Υψηλή προειδοποίηση ισχύος TX, κανάλι 1 |
|
|
4 |
L-TX1 Ισχύς χαμηλής προειδοποίησης |
Λάδυσε χαμηλή προειδοποίηση ισχύος TX, κανάλι 1 |
|
|
3 |
L-TX2 Power High Alarm |
ΜΑΧΑΝΗΜΑΤΟΣ ΥΨΗΛΟΣ ΤΕΧΝΙΚΟΣ Συναγερμός ισχύος, κανάλι 2 |
|
|
2 |
L-TX2 Power Low Tarmer |
Λάγωμα χαμηλού συναγερμού ισχύος TX, κανάλι 2 |
|
|
1 |
Υψηλή προειδοποίηση L-TX2 Power |
Λάδυσε υψηλή προειδοποίηση ισχύος TX, κανάλι 2 |
|
|
0 |
L-TX2 Power Low προειδοποίηση |
Λάδυσε χαμηλή προειδοποίηση ισχύος TX, κανάλι 2 |
|
14 |
7 |
L-TX3 Power High Alarm |
Εμπορικός συναγερμός υψηλής ισχύος TX, κανάλι 3 |
|
|
6 |
L-TX3 Power Low Tarmer |
ΜΑΧΑΝΗΜΕΝΟ ΜΑΥΡΟ ΤΕΧΝΙΚΟ ΤΕΧΝΙΚΟ, Κανάλι 3 |
|
|
5 |
L-TX31 Υψηλή προειδοποίηση ισχύος |
Λάδυσε υψηλή προειδοποίηση ισχύος TX, κανάλι 3 |
|
|
4 |
L-TX3 Power Low προειδοποίηση |
Λάδυσε χαμηλή προειδοποίηση ισχύος TX, κανάλι 3 |
|
|
3 |
L-TX4 Power High Alarm |
Εμπλοκή υψηλής ισχύος TX, κανάλι 4 |
|
|
2 |
L-TX4 Power Low Tarmer |
Λάγωμα χαμηλού συναγερμού ισχύος TX, κανάλι 4 |
|
|
1 |
Υψηλή προειδοποίηση L-TX4 Power |
Λάδυλα Υψηλή προειδοποίηση ισχύος TX, κανάλι 4 |
|
|
0 |
L-TX4 Ισχύς χαμηλής προειδοποίησης |
Λάδυσε χαμηλή προειδοποίηση ισχύος TX, κανάλι 4 |
|
15-16 |
Ολοι |
Ρεζερβέ |
Διατηρημένες σημαίες παρακολούθησης καναλιών, ρυθμίστε 4 |
|
17-18 |
Ολοι |
Ρεζερβέ |
Διατηρημένες σημαίες παρακολούθησης καναλιών, ρυθμίστε 5 |
|
19-20 |
Ολοι |
Ρεζερβέ |
Διατηρημένες σημαίες παρακολούθησης καναλιών, ρυθμίστε 6 |
|
21 |
Ολοι |
Ρεζερβέ |
|
Μονάδες οθόνων
Η παρακολούθηση σε πραγματικό χρόνο για τη μονάδα QSFP28 περιλαμβάνει θερμοκρασία πομποδέκτη, τάση τροφοδοσίας πομποδέκτη και παρακολούθηση για κάθε κανάλι μετάδοσης και λήψη. Οι μετρημένες παράμετροι αναφέρονται σε πεδία δεδομένων 16-bit, δηλαδή δύο συγκροτημένα bytes. Αυτά εμφανίζονται στοΠίνακας 6.
Πίνακας 6-Τιμές παρακολούθησης της μονάδας
|
Ψηφιόλεξη |
Κομμάτι |
Ονομα |
Περιγραφή |
|
22 |
Ολοι |
Θερμοκρασία MSB |
Η εσωτερική μέτρηση της θερμοκρασίας της μονάδας |
|
23 |
Ολοι |
Θερμοκρασία LSB |
|
|
24-25 |
Ολοι |
Ρεζερβέ |
|
|
26 |
Ολοι |
Τάση τροφοδοσίας MSB |
Τάση τροφοδοσίας εσωτερικού μέτρησης της μονάδας |
|
27 |
Ολοι |
Τάση τροφοδοσίας LSB |
|
|
28-33 |
Ολοι |
Ρεζερβέ |
|
Παρακολούθηση καναλιών
Η παρακολούθηση του καναλιού σε πραγματικό χρόνο είναι για κάθε κανάλι μετάδοσης και λήψη και περιλαμβάνει οπτική ισχύ εισόδου,Ρεύμα προκατάληψης TX και ισχύς εξόδου TX. Οι μετρήσεις βαθμονομούνται μέσω της καθορισμένης θερμοκρασίας και της τάσης που έχει καθοριστεί από τον προμηθευτή και πρέπει να ερμηνεύονται όπως ορίζεται παρακάτω. Οι τιμές κατωφλίου συναγερμού και προειδοποίησης πρέπει να ερμηνεύονται με τον ίδιο τρόπο όπως τα δεδομένα 16-bit σε πραγματικό χρόνο. Ο Πίνακας 7 ορίζει την παρακολούθηση του καναλιού.
Πίνακας 7-Τιμές παρακολούθησης καναλιού
|
Ψηφιόλεξη |
Κομμάτι |
Ονομα |
Περιγραφή |
|
34 |
Ολοι |
RX1 Power MSB |
Εσωτερικά μετρημένη ισχύς εισόδου RX, κανάλι 1 |
|
35 |
Ολοι |
RX1 Power LSB |
|
|
36 |
Ολοι |
RX2 Power MSB |
Εσωτερικά μετρημένη ισχύς εισόδου RX, κανάλι 2 |
|
37 |
Ολοι |
RX2 Power LSB |
|
|
38 |
Ολοι |
RX3 Power MSB |
Εσωτερικά μετρημένη ισχύς εισόδου RX, κανάλι 3 |
|
39 |
Ολοι |
RX3 Power LSB |
|
|
40 |
Ολοι |
RX4 Power MSB |
Εσωτερικά μετρημένη ισχύς εισόδου RX, κανάλι 4 |
|
41 |
Ολοι |
RX4 Power LSB |
|
|
42 |
Ολοι |
BIAS TX1 MSB |
Εσωτερικά μετρούμενη μεροληψία TX, κανάλι 1 |
|
43 |
Ολοι |
BIAS LSB TX1 |
|
|
44 |
Ολοι |
TX2 BIAS MSB |
Εσωτερικά μετρούμενη μεροληψία TX, κανάλι 2 |
|
45 |
Ολοι |
TX2 BIAS LSB |
|
|
46 |
Ολοι |
TX3 BIAS MSB |
Εσωτερικά μετρούμενη μεροληψία TX, κανάλι 3 |
|
47 |
Ολοι |
BIAS TX3 LSB |
|
|
48 |
Ολοι |
TX4 BIAS MSB |
Εσωτερικά μετρούμενη μεροληψία TX, κανάλι 4 |
|
49 |
Ολοι |
BIAS TX4 LSB |
|
|
50 |
Ολοι |
TX1 Power MSB |
Εσωτερικά μετρημένη ισχύς εξόδου TX, κανάλι 1 |
|
51 |
Ολοι |
TX1 Power LSB |
|
|
52 |
Ολοι |
TX2 Power MSB |
Εσωτερικά μετρούμενη ισχύς εξόδου TX, κανάλι 2 |
|
53 |
Ολοι |
TX2 Power LSB |
|
|
54 |
Ολοι |
TX3 Power MSB |
Εσωτερικά μετρούμενη ισχύς εξόδου TX, κανάλι 3 |
|
55 |
Ολοι |
TX3 Power LSB |
|
|
56 |
Ολοι |
TX4 Power MSB |
Εσωτερικά μετρημένη ισχύς εξόδου TX, κανάλι 4 |
|
57 |
Ολοι |
TX4 Power LSB |
|
|
58-65 |
|
|
Σετ παρακολούθησης καναλιού διατηρημένου καναλιού 4 |
|
66-73 |
|
|
Σετ παρακολούθησης καναλιού διατηρημένου καναλιού 5 |
|
74-81 |
|
|
Σετ παρακολούθησης καναλιού διαμετρήματος 6 |
Bytes ελέγχου
Τα bytes ελέγχου ορίζονται στον Πίνακα 8.
Πίνακας 8-Bytes ελέγχου
|
Ψηφιόλεξη |
Κομμάτι |
Ονομα |
Περιγραφή |
|
86 |
7-4 |
Ρεζερβέ |
|
|
|
3 |
Tx4_disable |
Ανάγνωση/εγγραφή bit που επιτρέπει στο λογισμικό απενεργοποιημένο από πομπούς |
|
|
2 |
Tx3_disable |
Ανάγνωση/εγγραφή bit που επιτρέπει στο λογισμικό απενεργοποιημένο από πομπούς |
|
|
1 |
Tx2_disable |
Ανάγνωση/εγγραφή bit που επιτρέπει στο λογισμικό απενεργοποιημένο από πομπούς |
|
|
0 |
Tx1_disable |
Ανάγνωση/εγγραφή bit που επιτρέπει στο λογισμικό απενεργοποιημένο από πομπούς |
|
87 |
7 |
RX4_RATE_SELECT |
Επιλέξτε επιτόκιο λογισμικού, κανάλι RX 4 MSB |
|
|
6 |
RX4_RATE_SELECT |
Επιλέξτε το ρυθμό λογισμικού, RX Channel 4 LSB |
|
|
5 |
RX3_RATE_SELECT |
Επιλεγμένη επιτροπή λογισμικού, κανάλι RX 3 MSB |
|
|
4 |
RX3_RATE_SELECT |
Επιλέξτε το ρυθμό λογισμικού, RX Channel 3 LSB |
|
|
3 |
RX2_RATE_SELECT |
Επιλεγμένη τιμή λογισμικού, κανάλι RX 2 MSB |
|
|
2 |
RX2_RATE_SELECT |
Επιλέξτε το ρυθμό λογισμικού, RX Channel 2 LSB |
|
|
1 |
RX1_RATE_SELECT |
Επιλεγμένη επιτροπή λογισμικού, κανάλι RX 1 MSB |
|
|
0 |
RX1_RATE_SELECT |
Επιλέξτε επιτόκιο λογισμικού, RX Channel 1 LSB |
|
88 |
7 |
TX4_RATE_SELECT |
Επιλεγμένη επιτροπή λογισμικού, κανάλι TX 4 MSB (όχι υποστήριξη) |
|
|
6 |
TX4_RATE_SELECT |
Επιλεγμένη επιτροπή λογισμικού, κανάλι TX 4 LSB (όχι υποστήριξη) |
|
|
5 |
TX3_RATE_SELECT |
Επιλέξτε επιτόκιο λογισμικού, κανάλι TX 3 MSB (όχι υποστήριξη) |
|
|
4 |
TX3_RATE_SELECT |
Επιλέξτε επιτόκιο λογισμικού, κανάλι TX 3 LSB (όχι υποστήριξη) |
|
|
3 |
TX2_RATE_SELECT |
Επιλεγμένη επιτροπή λογισμικού, κανάλι TX 2 MSB (όχι υποστήριξη) |
|
|
2 |
TX2_RATE_SELECT |
Επιλεγμένη επιτροπή λογισμικού, κανάλι TX 2 LSB (όχι υποστήριξη) |
|
|
1 |
TX1_RATE_SELECT |
Επιλεγμένη επιτροπή λογισμικού, κανάλι TX 1 MSB (όχι υποστήριξη) |
|
|
0 |
TX1_RATE_SELECT |
Επιλεγμένη επιτροπή λογισμικού, κανάλι TX 1 LSB (όχι υποστήριξη) |
|
89 |
Ολοι |
Rx4_application_select |
Εφαρμογή λογισμικού Επιλέξτε ανά SFF-8079, RX κανάλι 4 |
|
90 |
Ολοι |
Rx3_application_select |
Εφαρμογή λογισμικού Επιλέξτε ανά SFF-8079, RX κανάλι 3 |
|
91 |
Ολοι |
Rx2_application_select |
Εφαρμογή λογισμικού Επιλέξτε ανά SFF-8079, RX κανάλι 2 |
|
92 |
Ολοι |
Rx1_application_select |
Εφαρμογή λογισμικού Επιλέξτε ανά SFF-8079, RX κανάλι 1 |
|
93 |
2-7 |
Ρεζερβέ |
|
|
|
1 |
Power_set |
Λειτουργία ισχύος σε λειτουργία χαμηλής ισχύος. Προεπιλογή 0. |
|
|
0 |
Power_over-ride |
Παράκαμψη της ρύθμισης σήματος LPMode τη λειτουργία τροφοδοσίας με λογισμικό. |
|
94 |
Ολοι |
Tx4_application_select |
Εφαρμογή λογισμικού Επιλέξτε ανά SFF-8079, TX κανάλι 4 (όχι υποστήριξη) |
|
95 |
Ολοι |
Tx3_application_select |
Εφαρμογή λογισμικού Επιλέξτε ανά SFF-8079, TX κανάλι 3 (όχι υποστήριξη) |
|
96 |
Ολοι |
Tx2_application_select |
Εφαρμογή λογισμικού Επιλέξτε ανά SFF-8079, TX κανάλι 2 (όχι υποστήριξη) |
|
97 |
Ολοι |
Tx1_application_select |
Εφαρμογή λογισμικού Επιλέξτε ανά SFF-8079, TX κανάλι 1 (όχι υποστήριξη) |
|
98-99 |
Ολοι |
Ρεζερβέ |
|
Host - μπλοκ διεπαφής πομποδέκτη
Περιγράμμιση διαστάσεων
Περιγράμμιση διαστάσεων
|
Χαρακτηριστικό |
Αναφορά |
Εκτέλεση |
|
Ηλεκτροστατική απόρριψη (ΕΣΔ· |
IEC/EN 61000-4-2 |
Συμβατό με τα πρότυπα |
|
Ηλεκτρομαγνητική παρεμβολή (EMI) |
FCC Μέρος 15 Κατηγορία B EN 55022 Κλάση Β (CISPR 22A) |
Συμβατό με τα πρότυπα |
|
Ασφάλεια ματιών λέιζερ |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Προϊόν λέιζερ κατηγορίας 1 |
|
Αναγνώριση εξαρτημάτων |
IEC/EN 60950, UL |
Συμβατό με τα πρότυπα |
|
Rohs |
2002/95/ΕΚ |
Συμβατό με τα πρότυπα |
|
EMC |
EN61000-3 |
Συμβατό με τα πρότυπα |
