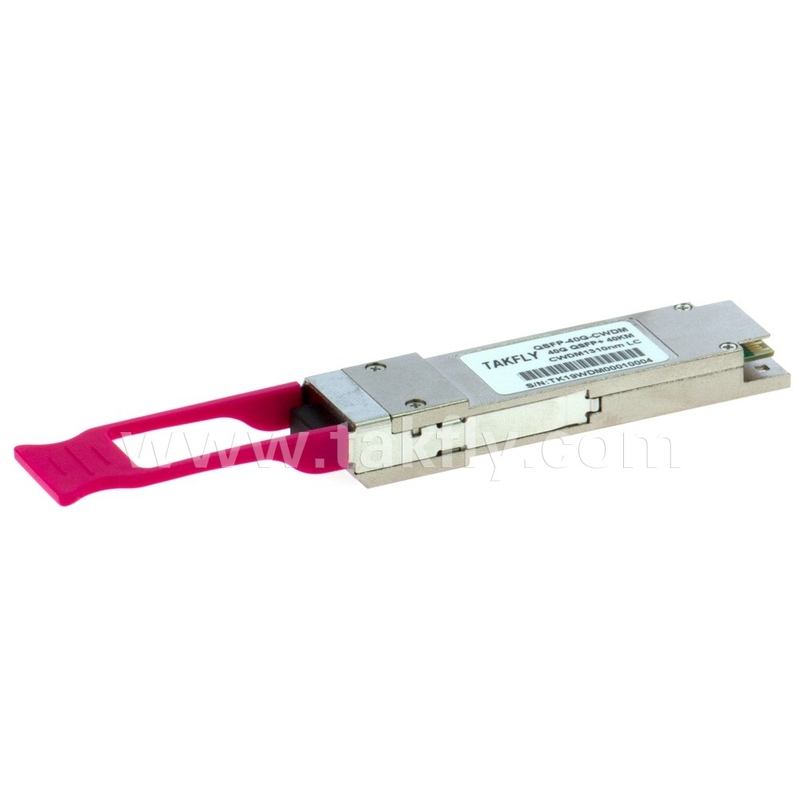

100Gbps QSFP28 ER4 Λάιτ Οπτικός Πιστολήπτης Μέχρι 27.952 Gbps Ταχύτητα δεδομένων ανά κανάλι
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TKQS28-100G-ER4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό: | 50/50 | Κέντρο μήκους κύματος: | 1450nm |
|---|---|---|---|
| απώλεια εισαγωγής: | ≤ 0,3dB | Βάρος συσκευασίας: | 10G |
| Τύπος συσκευασίας: | Γυμνή ίνα, 900um χαλαρό σωλήνα, καλώδιο 2mm | Wavelegth: | 1310nm |
| Ευθυγράμμιση άξονα: | Αργός άξονας ή γρήγορος άξονας | Περιοχή μήκους κύματος: | 1310nm, 1550nm |
| Εφαρμογή: | Οπτικά συστήματα επικοινωνίας | Αναλογία θραυστών: | 98/2 |
| Θέρμανση αποθήκευσης: | -40~+85°C | Αριθμός λιμένων: | 1X2 |
| Μέγεθος ινών: | 1m | Φυτικές ίνες: | PM Corning 980nm ίνες |
| Δυνατότητα χειρισμού ισχύος: | Υψηλή δύναμη | ||
| Επισημαίνω: | 100Gbps QSFP28 ER4 Lite,100Gbps QSFP28 ER4 Λάιτ Οπτικός Πιστολήπτης |
||
Περιγραφή προϊόντων
- Το TKQS28-100G-ER4 είναι μια μονάδα πομποδέκτη 100GB/s που έχει σχεδιαστεί για εφαρμογές οπτικής επικοινωνίας που συμμορφώνονται με το πρότυπο Ethernet 100GBase-ER4 LITE. Η μονάδα μετατρέπει 4 κανάλια εισόδου των ηλεκτρικών δεδομένων 25GB/s σε 4 κανάλια οπτικών σημάτων LANWDM και στη συνέχεια τα πολυπλέκουν σε ένα μόνο κανάλι για οπτική μετάδοση 100GB/s. Αντιστρόφως από την πλευρά του δέκτη, η μονάδα de-multiplexes μια οπτική είσοδο 100GB/s σε 4 κανάλια οπτικών σημάτων LANWDM και στη συνέχεια τα μετατρέπει σε 4 κανάλια εξόδου ηλεκτρικών δεδομένων.
- Τα κεντρικά μήκη κύματος των 4 καναλιών LAN WDM είναι 1295,56, 1300,05, 1304,58 και 1309,14nm ως μέλη του ο Lanwdm μήκος κύματος πλέγμα καθορισμένος σε IEEE802.3BA.THE ψηλά εκτέλεση Ψύξη LAN WDM EA-DFB Οι πομποί και οι δέκτες APD υψηλής ευαισθησίας παρέχουν ανώτερος Απόδοση για εφαρμογές 100gigabit Ethernet έως 30 χιλιομέτρων συνδέσμων χωρίς συνδέσμους FEC και 40 χιλιομέτρων με Εορτασμός.
- Το προϊόν έχει σχεδιαστεί με παράγοντα μορφής, οπτική/ηλεκτρική σύνδεση και ψηφιακή διαγνωστική διασυνδέομαι σύμφωνα να ο QSFP+ Πολλαπλών πηγών Συμφωνία (MSA) .IT έχω ήταν σχεδιασμένος να συναντώ ο σκληρός εξωτερικές συνθήκες λειτουργίας, συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και του EMI παρέμβαση.
Λειτουργική περιγραφή
- Ο πομποδέκτης μονάδα μέτρησης λαμβάνει 4 κανάλια του 25GB/s ηλεκτρικός δεδομένα, ο οποίος εκτάριο επεξεργασμένος με ένα 4 καναλιών Ρολόι και Δεδομένα Ανάκτηση (CDR) Ριζικό ότι επανασχεδιάζω και μειώνει ο τσίμπημα του κάθε ηλεκτρικός σύνθημα. Στη συνέχεια, το EML Laser Driver IC μετατρέπει το καθένα από τα 4 κανάλια ηλεκτρικών σημάτων να ένα οπτικός σύνθημα ότι είναι μεταδιδόμενος από ένας του ο 4 δροσισμένος EML λέιζερ ο οποίος εκτάριο συσκευασμένος σε ο Οπτική υπο-συναρμολόγηση πομπού (TOSA). Κάθε λέιζερ ξεκινά το οπτικό σήμα στο ειδικός μήκος κύματος καθορισμένος σε IEEE802.3BA 100G Βάσης-er4 απαιτήσεις. Αυτοί 4 λωρίδων οπτικός σήματα θα είναι οπτικά πολυκομμένος σε ένα μονόκλινο ίνα με ένα 4 προς 1 οπτικός WDMMUX. Ο οπτικός παραγωγή εξουσία του κάθε κανάλι είναι διατηρημένος συνεχής με ένα αυτόματο εξουσία έλεγχος (APC) κύκλωμα. Ο Η έξοδος πομπού μπορεί να απενεργοποιηθεί με σήμα υλικού TX_DIS και/ή 2-καλωδίου διασυνδέομαι.
- Ο δέκτης λαμβάνει 4 λωρίδων Lanwdm οπτικός σήματα. Ο οπτικός σήματα εκτάριο απο-πολυπλοκοποιημένος με ένα 1 έως 4 οπτικός Demux και κάθε του ο προκύπτων 4 κανάλια του οπτικός σήματα είναι τροφοδοτημένος σε ένας του ο 4 Οι δέκτες που είναι συσκευασμένοι στο οπτικό υποσυνείδητο του δέκτη (ROSA). Κάθε δέκτης μεταμορφώνεται το οπτικό σήμα σε ένα ηλεκτρικό σήμα. Τα αναγεννημένα ηλεκτρικά σήματα αναστέλλονται και αποπροσανατολισμένος και ενισχυμένος με ο Rx μερίδα του ο 4 καναλιών CDR.Ο αναστρέψιμος 4 λωρίδων παραγωγή ηλεκτρικός σήματα συμμορφώνονται με τις απαιτήσεις διασύνδεσης CEI-28G-VSR. Επιπλέον, το καθένα έλαβε οπτικό σήμα είναι παρακολουθείται από την ενότητα DOM. Η παρακολούθηση της τιμής αναφέρεται μέσω της σειριακής διασύνδεσης 2 καλωδίων. Αν Ένα ή περισσότερα ελήφθη οπτικό σήμα είναι πιο αδύναμο από το επίπεδο κατωφλίου, συναγερμό υλικού RX_LOS θα είναι ενεργοποιήθηκε.
- Απαιτείται μία μόνο τροφοδοσία ρεύματος +3.3V για την τροφοδοσία αυτού του προϊόντος. Και οι δύο καρφίτσες τροφοδοσίας VCCTX και VCCRX εκτάριο εσωτερικώς συνδεδεμένος και πρέπει είναι εφαρμοσμένος ταυτόχρονα. Ως ανά MSA προδιαγραφές ο μονάδα μέτρησης προσφορές 7 χαμηλός ταχύτητα μηχανήματα υπολογιστών έλεγχος καρφίτσες (συμπεριλαμβανομένου του 2-WireserialInterface): Modsell, SCL, SDA, RESETL, LPMODE, MODPRSL και Intl.
- Το Module Select (Modsell) είναι ένας πείρος εισόδου. Όταν κρατιέται χαμηλά από τον κεντρικό υπολογιστή, αυτό το προϊόν ανταποκρίνεται στο 2-συρμάτινος σειράς ανακοίνωση εντολές. Ο Modsell επιτρέπει ο χρήση του αυτό προϊόν επί ένα Μονό-wireinterface λεωφορείο-Οι μεμονωμένες γραμμές modsell πρέπει να είναι μεταχειρισμένος.
- Σειράς Ρολόι (SCL) και Σειράς Δεδομένα (SDA) εκτάριο υποχρεούμαι για ο 2-συρμάτινος σειράς λεωφορείο ανακοίνωση διεπαφή και ενεργοποιήστε τον κεντρικό υπολογιστή να αποκτήσει πρόσβαση στη μνήμη QSFP28 χάρτης.
- Ο PIN RESETL επιτρέπει μια πλήρη επαναφορά, επιστρέφοντας τις ρυθμίσεις στην προεπιλεγμένη κατάσταση, όταν είναι χαμηλή επίπεδο επί ο Επαναλαμβάνω καρφίτσα είναι κατορθώ για μακρύτερα από ο ελάχιστο σφυγμός μήκος. Κατά την διάρκεια ο εκτέλεση του ένα επαναφορά Ο κεντρικός υπολογιστής αγνοεί όλα τα bits κατάστασης μέχρι να υποδείξει την ολοκλήρωση της διακοπής της επαναφοράς. Ο προϊόν υποδεικνύει αυτό με την ανάρτηση ενός σήματος INTL (διακοπής) με το bit data_not_ready αρνήθηκε στο ο Χάρτης μνήμης. Σημειώστε ότι στο Power Up (συμπεριλαμβανομένης της θερμής εισαγωγής) η ενότητα θα πρέπει να δημοσιεύσει αυτό ολοκλήρωση διακόπτη επαναφοράς χωρίς να απαιτείται επαναφορά.
- Χαμηλός Εξουσία Τρόπος (LPMode) καρφίτσα είναι μεταχειρισμένος να σειρά ο ανώτατο όριο εξουσία κατανάλωση για ο προϊόν κατά περίπτωση να προστατεύω οικοδεσπότης ότι εκτάριο δεν ικανός του ψύξη άνω εξουσία Ενότητες, πρέπει τέτοιος δομοστοιχεία είναι συμπτωματικώς εισαγόμενος
- Μονάδα μέτρησης Παρόν (Modprsl) είναι ένα σύνθημα τοπικός να ο πλήθος επιτροπή ο οποίος, σε ο απουσία του ένα προϊόν, είναι κανονικά τραβηγμένος επάνω να ο πλήθος VCC. Οταν ο προϊόν είναι εισαγόμενος σε ο σύνδεσμος, το συμπληρώ ο μονοπάτι να έδαφος διά μέσου ένα αντίσταση επί ο πλήθος επιτροπή και επιβεβαιώ ο σύνθημα. Modprsl τότε υποδεικνύει του Παρουσιάστε με τη ρύθμιση του modprsl σε "χαμηλό" κατάσταση.
- Η διακοπή (INTL) είναι ένας πείρος εξόδου. Το "Low" υποδεικνύει πιθανό λειτουργικό σφάλμα ή κατάσταση κρίσιμη για το σύστημα κεντρικού υπολογιστή. Ο κεντρικός υπολογιστής προσδιορίζει την πηγή της διακοπής χρησιμοποιώντας τη σειριακή διεπαφή 2 καλωδίων. Ο πείρος INTL είναι μια ανοικτή έξοδος συλλέκτη και πρέπει να τραβηχτεί στην τάση VCC κεντρικού υπολογιστή στον πίνακα υποδοχής.
Χαρακτηριστικά
ØHot Pluggable QSFP28 MSA Factor Form
ØΣυμμορφώνεται με το ethernet 100GBase-er4 lite
ØΥποστηρίζει 103,1GB/s Συγκεντρωτικό ρυθμό δυαδικών ψηφίων
ØΈως και 30 χιλιόμετρα για το G.652 SMF χωρίς FEC
ØΈως και 40 χιλιόμετρα για το G.652 SMF με FEC
ØΕνιαία τροφοδοσία +3.3V
ØΘερμοκρασία λειτουργίας: 0 ~ 70oC
ØΠομπός: Ψύξη 4x25gb/s LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)
ØΔέκτης: 4x25gb/s apd rosa
ØΗλεκτρική διασύνδεση 4x25g (OIF CEI-28G-VSR)
ØΜέγιστη κατανάλωση ενέργειας 4.5W
ØΔοχείο διπλής LC
ØΣυμβατό με το ROHS-6
Αιτήσεις
ØΣυνδέσεις 100GBase-LR4 Ethernet
ØInfiniband QDR και DDR διασυνδέσεις
ØΣυνδέσεις τηλεπικοινωνιών 100G πελάτη 100G
Διάγραμμα μπλοκ πομποδέκτης
Εικόνα 1. Διάγραμμα
Ανάθεση και περιγραφή PIN
Εικόνα 2. Σύνδεσμος
Ορισμός
|
ΚΑΡΦΙΤΣΑ |
Λογική |
Σύμβολο |
Όνομα/περιγραφή |
Σημείωση |
|
|
1 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
2 |
CML-I |
TX2N |
Εισαγωγή ανεστραμμένων δεδομένων πομπού |
|
|
|
3 |
CML-I |
TX2P |
Έξοδος δεδομένων μη αντεπιστημονικής μετατροπής πομπού |
|
|
|
4 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
5 |
CML-I |
TX4N |
Εισαγωγή ανεστραμμένων δεδομένων πομπού |
|
|
|
6 |
CML-I |
TX4P |
Έξοδος δεδομένων μη αντεπιστημονικής μετατροπής πομπού |
|
|
|
7 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
8 |
Lvtll-i |
Modsell |
Επιλέξτε Ενότητα |
|
|
|
9 |
Lvtll-i |
Επαναλαμβάνω |
Επαναφορά μονάδας |
|
|
|
10 |
|
VCCRX |
+3.3V δέκτη τροφοδοσίας |
2 |
|
|
11 |
Lvcmos-i/o |
SCL |
Ρολόι σειριακής διασύνδεσης 2 καλωδίων |
|
|
|
12 |
Lvcmos-i/o |
SDA |
Δεδομένα σειριακής διασύνδεσης 2 καλωδίων |
|
|
|
13 |
|
ΑΕΔ |
Εδαφος |
|
|
|
14 |
CML-O |
Rx3p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
|
15 |
CML-O |
Rx3n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
|
16 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
17 |
CML-O |
Rx1p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
|
18 |
CML-O |
Rx1n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
|
19 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
20 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
21 |
CML-O |
Rx2n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
|
22 |
CML-O |
Rx2p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
|
23 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
24 |
CML-O |
Rx4n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
1 |
|
|
25 |
CML-O |
Rx4p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
|
26 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
27 |
Lvttl-o |
Modprsl |
Παρόν. |
|
|
|
28 |
Lvttl-o |
Intl |
Διακοπή |
|
|
|
29 |
|
VCCTX |
+3.3 V πομπός τροφοδοσίας |
2 |
|
|
30 |
|
VCC1 |
+3.3 V τροφοδοσία |
2 |
|
|
31 |
Lvttl-i |
Κώδικας |
Λειτουργία χαμηλής ισχύος |
|
|
|
32 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
33 |
CML-I |
TX3P |
Εισαγωγή μη αντεπιστημονισμένων δεδομένων πομπού |
|
|
|
34 |
CML-I |
TX3N |
Έξοδος δεδομένων ανεστραμμένου πομπού |
|
|
|
35 |
|
ΑΕΔ |
Εδαφος |
1 |
|
|
36 |
CML-I |
TX1P |
Εισαγωγή μη αντεπιστημονισμένων δεδομένων πομπού |
|
|
|
37 |
CML-I |
TX1N |
Έξοδος δεδομένων ανεστραμμένου πομπού |
|
|
|
38 |
|
ΑΕΔ |
Εδαφος |
1 |
Σημειώσεις:
1. Το GND είναι το σύμβολο για το σήμα και την παροχή (ισχύ) κοινό για τη μονάδα QSFP28. Όλα είναι κοινά μέσα στην ενότητα και όλες οι τάσεις της μονάδας αναφέρονται σε αυτό το δυναμικό, εκτός εάν αναφέρεται διαφορετικά. Συνδέστε τα απευθείας με το κοινό επίπεδο εδάφους του σκάφους υποδοχής.
2.VCCRX, VCC1 και VCCTX είναι οι προμηθευτές ηλεκτρικής ενέργειας λήψης και μετάδοσης και θα εφαρμόζονται ταυτόχρονα. Το συνιστώμενο φίλτρο τροφοδοσίας υποδοχής υποδοχής εμφανίζεται στο σχήμα 3 παρακάτω. Τα VCCRX, VCC1 και VCCTX μπορούν να συνδεθούν εσωτερικά εντός της μονάδας σε οποιοδήποτε συνδυασμό. Οι ακροδέκτες σύνδεσης βαθμολογούνται για ένα μέγιστο ρεύμα 1000mA.
Συνιστώμενο φίλτρο τροφοδοσίας
Εικόνα 3. Συνιστώμενη τροφοδοσία ρεύματος Πνίχοςr
Απόλυτη μέγιστη αξιολογήσεις
Πρέπει να σημειωθεί ότι η λειτουργία που υπερβαίνει οποιαδήποτε μεμονωμένη απόλυτη μέγιστη αξιολόγηση μπορεί αιτία μόνιμη ζημιά σε αυτό μονάδα μέτρησης.
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Μέγιστος |
Μονάδες |
Σημειώσεις |
|
Θερμοκρασία αποθήκευσης |
Τμικρό |
-40 |
85 |
ντεκόρ |
|
|
Θερμοκρασία θήκης λειτουργίας |
ΤOp |
0 |
70 |
ντεκόρ |
|
|
Τάση τροφοδοσίας |
VCc |
-0,5 |
3.6 |
V |
|
|
Σχετική υγρασία (μη συμπύκνωση) |
RH |
0 |
85 |
% |
|
|
Κατώτατο όριο ζημιάς, κάθε λωρίδα |
Thρε |
-3.0 |
|
DBM |
|
Συνιστώμενες συνθήκες λειτουργίας και απαιτήσεις τροφοδοσίας
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Τυπικός |
Μέγιστος |
Μονάδες |
Σημειώσεις |
|
Θερμοκρασία θήκης λειτουργίας |
ΤOp |
0 |
|
70 |
ντεκόρ |
|
|
Τροφοδοσία Δυναμικό |
VCc |
3.135 |
3.3 |
3.465 |
V |
|
|
Ρυθμός δεδομένων, κάθε λωρίδα |
|
|
25.78125 |
|
GB/S |
|
|
Ακρίβεια ρυθμού δεδομένων |
|
-100 |
|
100 |
ppm |
|
|
Είσοδος ελέγχουΔυναμικόΨηλά |
|
2 |
|
VCC |
V |
|
|
Είσοδος ελέγχουΔυναμικόΧαμηλός |
|
0 |
|
0,8 |
V |
|
|
Απόσταση σύνδεσης με το G.652 (χωρίς FEC) |
D1 |
|
|
30 |
km |
1 |
|
Απόσταση σύνδεσης με το G.652 (με FEC) |
D2 |
|
|
40 |
km |
1 |
Σημειώσεις:
1. Η ανάληψη της πραγματικής απώλειας ινών/km (η απόσταση σύνδεσης που καθορίζεται είναι για απώλεια εισαγωγής ινών 0,4dB/km)
Ηλεκτρικά χαρακτηριστικά
Ο εξής ηλεκτρικός χαρακτηριστικά εκτάριο καθορισμένος υπερ ο Συνιστώμενος Λειτουργικός Περιβάλλο Εκτός αν διαφορετικά καθορισμένος.
|
Παράμετρος |
Δοκιμαστικός δείκτης |
Εορτασμός |
Τυπικός |
Μέγιστος |
Μονάδες |
Σημειώσεις |
|
Κατανάλωση ενέργειας |
|
|
|
4.5 |
W |
|
|
Ρεύμα εφοδιασμού |
ΔΠΔ |
|
|
1.36 |
ΕΝΑ |
|
|
Πομπός (κάθε λωρίδα) |
||||||
|
Διαφορική τάση υπερφόρτωσης PK-PK |
TP1A |
900 |
|
|
MV |
|
|
Τάση κοινής λειτουργίας (VCM) |
TP1 |
-350 |
|
2850 |
MV |
1 |
|
Διαφορικός τερματισμός |
TP1 |
|
|
10 |
% |
AT1MHz |
|
Απώλεια διαφορικής επιστροφής (SDD11) |
TP1 |
|
|
Seecei-28G-VSR |
ϋΒ |
|
|
Κοινή λειτουργία σε διαφορική μετατροπή και διαφορική προς κοινή |
TP1 |
|
|
Seecei-28G-VSR |
ϋΒ |
|
|
Ενισχυμένη είσοδοςΔοκιμή |
TP1A |
Seecei-28G-VSR |
|
|
|
|
|
Δέκτης (κάθε λωρίδα) |
||||||
|
Διαφορική τάση, PK-PK |
TP4 |
|
|
900 |
MV |
|
|
Κοινή λειτουργίαΔυναμικό(VCM) |
TP4 |
-350 |
|
2850 |
MV |
1 |
|
Κοινός θόρυβος λειτουργίας, RMS |
TP4 |
|
|
17.5 |
MV |
|
|
Διαφορικός τερματισμός |
TP4 |
|
|
10 |
% |
AT1MHz |
|
Απώλεια διαφορικής επιστροφής (SDD22) |
TP4 |
|
|
Seecei-28G-VSR |
ϋΒ |
|
|
Κοινή λειτουργία σε διαφορική μετατροπή και διαφορά σε κοινή λειτουργία |
TP4 |
|
|
Seecei-28G-VSR |
ϋΒ |
|
|
Απώλεια επιστροφής κοινής λειτουργίας (SCC22) |
TP4 |
|
|
2 |
ϋΒ |
2 |
|
Χρόνος μετάβασης, 20 έως 80% |
TP4 |
9.5 |
|
|
PS |
|
|
ΚατακόρυφοςΚλείσιμο ματιών (VEC) |
TP4 |
|
|
5.5 |
ϋΒ |
|
|
Πλάτος ματιών στις 10-15Πιθανότητα (EW15) |
TP4 |
0,57 |
|
|
Ui |
|
|
Ύψος ματιών στο10-15Πιθανότητα (EH15) |
TP4 |
228 |
|
|
MV |
|
Σημειώσεις:
1.Το VCM παράγεται από τον κεντρικό υπολογιστή. Η προδιαγραφή περιλαμβάνει αποτελέσματα της τάσης μετατόπισης εδάφους.
2.Από 250MHz έως 30GHz.
Οπτικά χαρακτηριστικά
|
Ethernet 100gbase-er4lite |
|
||||||
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Τυπικός |
Μέγιστος |
Μονάδες |
Σημειώσεις |
|
|
Μήκος κύματος λωρίδας |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
|
|
Πομπός |
|
||||||
|
SMSR |
SMSR |
30 |
|
|
ϋΒ |
|
|
|
Συνολικός μέσος όροςΙσχύς εκκίνησης |
Π.Τ |
|
|
10.5 |
DBM |
|
|
|
ΜέσοςΕκκίνηση ισχύος, κάθε λωρίδα |
Π.Προσφύγω |
-2.9 |
|
4.5 |
DBM |
1 |
|
|
Oma, κάθε λωρίδα |
Π.OMA |
0,1 |
|
4.5 |
DBM |
2 |
|
|
Διαφορά στην ισχύ εκτόξευσης μεταξύ οποιουδήποτεΔυοΛωρίδες (OMA) |
PTX, διαφορά |
|
|
3.6 |
ϋΒ |
|
|
|
Εκκίνηση ισχύος σε OMA μείον πομπό και ποινή διασποράς (TDP), κάθε λωρίδα |
|
-0.65 |
|
|
DBM |
|
|
|
TDP,Κάθε λωρίδα |
TDP |
|
|
2.5 |
ϋΒ |
|
|
|
Αναλογία εξαφάνισης |
Er |
7 |
|
|
ϋΒ |
|
|
|
Ριπή20OMA |
Ριπή |
|
|
-130 |
DB/Hz |
|
|
|
Ανοχή απώλειας οπτικής επιστροφής |
Τολς |
|
|
20 |
ϋΒ |
|
|
|
Ανακλαστικότητα πομπού |
RΤ |
|
|
-12 |
ϋΒ |
|
|
|
ΜέσοςΕκκινήστε τον πομπό Power Off, κάθε λωρίδα |
Άκαμπτος |
|
|
-30 |
DBM |
|
|
|
Μάσκα ματιών {x1, x2, x3, y1, y2, y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28,0,4} |
|
|
|
||
|
Δέκτης |
|
||||||
|
Κατώτατο όριο ζημιάς, κάθε λωρίδα |
Thρε |
-3.0 |
|
|
DBM |
3 |
|
|
ΜέσοςΛάβετε δύναμη, κάθε λωρίδα |
|
-16.9 |
|
-4.9 |
DBM |
για 30 χιλιόμετρα |
|
|
|
|
|
|
|
|
Διάκριση συνδέσμων |
|
|
ΜέσοςΛάβετε δύναμη, κάθε λωρίδα |
|
-20.9 |
|
-4.9 |
DBM |
για 40kmlinkdistance |
|
|
Λάβετε δύναμη (OMA), κάθε λωρίδα |
|
|
|
-1.9 |
DBM |
|
|
|
Ευαισθησία του δέκτη (OMA), το καθένα Μονοπάτι |
Sen1 |
|
|
-14.65 |
DBM |
Για ber = 1x10-12 |
|
|
Η ευαισθησία του δέκτη (OMA), κάθε λωρίδα |
|
|
|
-12.65 |
DBM |
Για ber = 1x10-12 |
|
|
Ευαισθησία δέκτη (OMA), κάθε λωρίδα |
Sen2 |
|
|
-18.65 |
DBM |
Για ber = 5x10-5 |
|
|
Η ευαισθησία του δέκτη (OMA), κάθε λωρίδα |
|
|
|
-16.65 |
DBM |
Για ber = 5x10-5 |
|
|
Ανακλαστικότητα δέκτη |
|
|
|
-26 |
ϋΒ |
|
|
|
Διαφορά στη λήψη ισχύος μεταξύ οποιουδήποτεΔυοΛωρίδες (μέσος όρος και OMA) |
PRX, DIFF |
|
|
3.6 |
ϋΒ |
|
|
|
Ο Los διεκδικεί |
Χλοοτάπητα |
|
-26 |
|
DBM |
|
|
|
Los Deassert |
Μάστιγχος |
|
-24 |
|
DBM |
|
|
|
Υστέρηση Los |
Άβολος |
0,5 |
|
|
ϋΒ |
|
|
|
Δέκτη ηλεκτρικό 3 dB ανώτερη αποκοπή Συχνότητα, κάθε λωρίδα |
FC |
|
|
31 |
GHz |
|
|
|
Συνθήκες ευαισθησίας του δέκτη πίεσηςΔοκιμή(Σημείωση4) |
|||||||
|
ΚατακόρυφοςΚλείσιμο των ματιών, κάθε λωρίδα |
|
|
1.5 |
|
ϋΒ |
|
|
|
Τόνισε το μάτι j2 jitter, κάθε λωρίδα |
|
|
0,3 |
|
Ui |
|
|
|
Τόνισε το μάτι j9 jitter, κάθε λωρίδα |
|
|
0,47 |
|
Ui |
|
|
Σημειώσεις:
1.Η ελάχιστη μέση ισχύς εκτόξευσης βασίζεται στο ER που δεν υπερβαίνει τις 9,5dB και τον πομπό OMA υψηλότερο από 0,1DBM.
2.Ακόμη και αν το TDP <0,75 dB, το OMA min πρέπει να υπερβαίνει την ελάχιστη τιμή που καθορίζεται εδώ.
3.Έχοντας αυτό το επίπεδο ισχύος σε μια λωρίδα. Ο δέκτης δεν χρειάζεται να λειτουργεί σωστά σε αυτήν την ισχύ εισόδου.
4.Ο δέκτης πρέπει να είναι σε θέση να ανεχτεί, χωρίς βλάβη, συνεχή έκθεση σε διαμορφωμένο οπτικό σήμα εισόδου κατακόρυφη ποινή κλεισίματος των ματιών, τόνισε το μάτι j2 jiter και το άγχο j9 j9 j9 είναι συνθήκες δοκιμής για τη μέτρηση της ευαισθησίας του δέκτη. Δεν είναι χαρακτηριστικά του δέκτη.
Ψηφιακές διαγνωστικές λειτουργίες
Τα ακόλουθα ψηφιακά διαγνωστικά χαρακτηριστικά ορίζονται στις κανονικές συνθήκες λειτουργίας, εκτός εάν διαφορετικά
καθορισμένο.
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Μέγιστος |
Μονάδες |
Σημειώσεις |
|
Παρακολούθηση θερμοκρασίας Απόλυτο σφάλμα |
DMI_TEMP |
3 |
+3 |
ντεκόρ |
Πάνω από το εύρος θερμοκρασίας λειτουργίας |
|
Το απόλυτο σφάλμα παρακολούθησης τάσης τροφοδοσίας |
DMI_VCC |
-0.1 |
0,1 |
V |
Πάνω από το πλήρες εύρος λειτουργίας |
|
Κανάλι RX Power Monitor Absolute Error |
DMI_RX_CH |
2 |
2 |
ϋΒ |
1 |
|
Ρεύμα προκατάληψης καναλιών |
DMI_IBIAS_CH |
10 |
10 |
α |
|
|
Κανάλι TX Power Monitor Absolute Error |
DMI_TX_CH |
2 |
2 |
ϋΒ |
1 |
Σημειώσεις:
Λόγω της ακρίβειας μέτρησης των διαφορετικών ινών μεμονωμένων λειτουργιών, θα μπορούσε να υπάρξει πρόσθετη διακύμανση +/- 1dB ή μια συνολική ακρίβεια A +/- 3 dB.
Μηχανικές διαστάσεις
Εικόνα4. Μηχανικό ενόχλιομι
ΕΣΔ
Αυτός ο μεταπροσανατολιστής καθορίζεται ως όριο ESD 1kV για ακίδες SFI και 2kV για όλες τις άλλες ηλεκτρικές ακίδες εισόδου, που δοκιμάστηκαν ανά MIL-STD-883, μέθοδο 3015.4 /JESD22-A114-A (HBM).
Ωστόσο, φυσιολογικό Οι προφυλάξεις ESD εξακολουθούν να απαιτούνται κατά τη διάρκεια του χειρισμού αυτής της ενότητας. Αυτός ο πομποδέκτης είναιμικρόακρωτηριασμένοςσε προστατευτική συσκευασία ESD. Θα πρέπει να αφαιρεθεί από τη συσκευασία και να χειρίζεται μόνο σε προστατευμένο ESDπεριβάλλο.
Ασφάλεια λέιζερ
Αυτό είναι ένα προϊόν λέιζερ Class1 σύμφωνα με το EN60825-1: 2014. Αυτό το προϊόν συμμορφώνεται με 21 CFR 1040.10 και1040.11 Εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο. 50, με ημερομηνία (24 Ιουνίου 2007).
ΠΡΟΣΟΧΗ: Η χρήση των ελέγχων ή των προσαρμογών ή η απόδοση των διαδικασιών διαφορετικών από εκείνες που καθορίζονται στο παρόν μπορεί να οδηγήσουν σε επικίνδυνη έκθεση στην ακτινοβολία.
