ADSS-100M All-Dielectric Self-supported Aerial Cable – 4 to 96 Fibers, Span 100m
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | DX-Armored-T1771 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Συσκευασία λεπτομέρειες: | σπαθί + κουτί + κουτί |
| Χρόνος παράδοσης: | 3-7 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ακτίνα κάμψης: | 20D/15D | Εγκατάσταση: | Εναέριος |
|---|---|---|---|
| Θήκη: | LSZH | Επικοινωνία: | SC/PC προς SC/PC |
| Διάμετρος: | 8.5~16 mm | Τύπος καλωδίου: | Single-Mode |
| Θερμοκρασία λειτουργίας: | -40°C έως +70°C | Επιτρεπόμενη αντοχή εφελκυσμού: | 100η <1000n |
| Μήκος: | 2000 m ανά ρολό ή προσαρμοσμένο | Αριθμός ινών: | 2 πυρήνες/4 πυρήνες |
| Πακέτο μεταφοράς: | Ξύλιμο τύμπανο | Συσκευασία: | ξύλινο βαρέλι |
| Σακάκι: | PVC | Μέθοδος Εγκατάστασης: | Εσωτερική/Εξωτερική |
| Τύπος σύνδεσης: | LC/UPC | Αριθμός φυτικών ινών: | 12 |
| Υλικό εξωτερικού μπουφάν: | Π.Ε | Πυρήνας: | 12Προαιρετικά |
| Χρόνος Εγγύησης: | 20 Χρόνια | Συντριβή αντίστασης: | ≥ 1000N/100mm |
| Δομή καλωδίου: | Τύπος τόξου Σφιχτό απόθεμα ασφαλείας | Κωδικός προϊόντος: | GJYXCH-1B |
| Εξωτερικό υλικό θήκης: | MDPE | Αντοχή σε εφελκυσμό: | ≥100N |
| Μέγιστη αντοχή σε τράβηγμα: | 1000N | Μοντέλο: | ΑΕ/ΑΚΕ~ΑΕ/ΑΚΕ |
| Απώλεια εισαγωγής: | 0,2dB | Εξωτερική διάμετρος: | 4.5mm ή ανά αίτηση πελάτη |
| Εξωτερικό Υλικό: | Μεταλλικά καλώδια | Πρότυπο: | IEC60794 |
| Μέλος δύναμης: | OEM | Αριθμός ινών: | 12 πυρήνες |
| Έτος κατασκευής: | 2010 | Χρώμα εξωτερικού περιβλήματος: | Μαύρος, γκρίζος, άσπρος |
| Δοκιμαστικό μήκος κύματος: | 1310 nm ~ 1550 nm | Πρότυπο καλωδίων: | ΓΓΠΦΒ |
| Δόνηση: | ≤0,2dB | Πακέτο: | Ξύλινος κριός |
| Ενίσχυση: | Σιδήρου ή ΚΦΡ ή FRP | Εξωτερική θήκη: | Π.Ε |
| Πυρήνας ινών: | 2 έως 144 πυρήνες | Ρυθμός δεδομένων: | 4*10G |
| Επιλογές ινών: | G652D,G657A,Om1,Om2,Om3,Om4 | Ονομαστικό βάρος: | 83 |
| Μήκος κύματος διακοπών καλωδίων: | λcc≤1260um | Εγκαταστήστε τον τρόπο: | Η σκόνη/κατευθύνει τη θαμμένη εγκατάσταση |
| Σωλήνας: | Σχεδιασμός χαλαρών σωλήνων | Υλικό: | PE/LSZH |
| Λιμάνι: | Ningbo | Χρώμα: | Κίτρινο ή προσαρμοσμένο |
| Υλικό σακακιού: | PVC | Αριθμός πυρήνα: | μετά από αίτημά σας |
| Αποστολή: | TNT,DHL,UPS,FEDEX ή EMS | Εσωτερική ή Εξωτερική: | Εσωτερικός |
| Μέγεθος τυμπάνου: | 300x300x300 | Μήκος ινών: | 1m ή προσαρμοσμένο |
| Λειτουργία ινών: | Μονότροπος G652D G657A | Λέξεις-κλειδιά: | Καλώδιο ADSS |
| Δίκτυο: | 4g, 3G | OEM: | Καλωσόρισμα |
| Αριθμός του οδηγού: | ≥ 10 | ||
| Επισημαίνω: | Δέσμευση 100m καλωδίου οπτικών ινών ADSS,96 ίνες,4 ίνες |
||
Περιγραφή προϊόντων

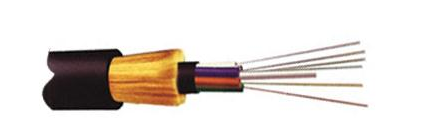

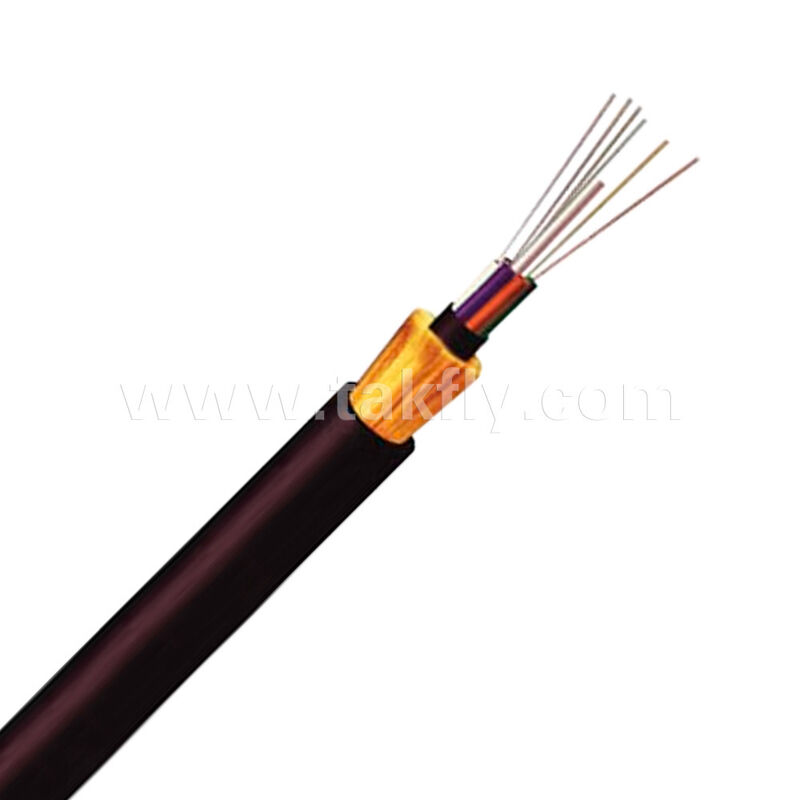

ADSS-100M Πλήρως διηλεκτρικό αυτόνομο εναέριο καλώδιο 4 έως 96 ίνες, 100m Span
Αυτό το μη μεταλλικό, πλήρως διηλεκτρικό κεφαλικό καλώδιο έχει σχεδιαστεί για ένα τυπικό εύρος 100 μέτρων.Το καλώδιο μπορεί να τοποθετηθεί απευθείας σε στύλους ή πύργους χωρίς ένα μεταλλικό αγγελιοφόρο. Κατάλληλο για γραμμές μεταφοράς ηλεκτρικής ενέργειας (10-220 kV) και δίκτυα τηλεπικοινωνιών.
Οπτική ίνα και γεωμετρικά δεδομένα (G.652D)
Παράμετροι εξασθένισης, διασποράς και PMD
| Παράμετρος | Μονάδα | Πριν από την καλωδίωση | Μετά την καλωδίωση |
|---|---|---|---|
| Αδυνάμωση @1310 nm | dB/km | ≤0.34 | ≤0.38 |
| Αδυνάμωση @1550 nm | dB/km | ≤0.21 | ≤0.28 |
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | - |
| Μηδενική κλίση διασποράς | PS/nm2*km | ≤0.092 | - |
| μήκος κύματος διακοπής καλωδίου λcc | nm | ≤ 1260 | - |
| Συντελεστής διασποράς @1550 nm | σ/ν*km) | ≤ 18 | - |
| Συντελεστής διασποράς @1625 nm | σ/ν*km) | ≤ 22 | - |
| PMD (μέγιστη ατομική ίνα) | PS/√km | ≤0.1 | - |
| PMD (σχεδιασμός σύνδεσης, M=20, Q=0,01%) | PS/√km | ≤0.06 | - |
| PMD (τυπική) | PS/√km | 0.04 | - |
| Δείκτης ομάδας (τυπικός) @1310 nm | - | 1.466 | - |
| Δείκτης ομάδας (τυπικός) @1550 nm | - | 1.467 | - |
| Απώλεια μακροελαστικότητας (1 στροφή, ακτίνα 16 mm) @1550 nm | dB | ≤0.05 | - |
| Η απώλεια μακροελαστικής κάμψης (100 στροφές, ακτίνα 25 mm) @1550 nm | dB | ≤0.05 | - |
| Η απώλεια μακροελαστικότητας (100 στροφές, ακτίνα 30 mm) @1550 nm | dB | ≤0.05 | - |
Προδιαγραφές γεωμετρίας ινών
| Παράμετρος | Μονάδα | Αξία |
|---|---|---|
| Διάμετρος επικάλυψης | μm | 125 ± 0.7 |
| Μη κυκλική επικάλυψη | % | ≤ 1.0 |
| Διάμετρος επικάλυψης | μm | 235-250 |
| Λάθος συγκεντριστικότητας επικάλυψης/οπλισμού | μm | ≤ 12.0 |
| Μη κυκλική επικάλυψη | % | ≤6.0 |
| Λάθος συγκεντριστικότητας πυρήνα/οπλισμού | μm | ≤0.6 |
| Διάμετρο πεδίου λειτουργίας (MFD) @1310 nm | μm | 8.7-9.5 |
| Διάμετρο πεδίου λειτουργίας (MFD) @1550 nm | μm | 9.8-10.8 |
Κατασκευή καλωδίων και μηχανικές προδιαγραφές

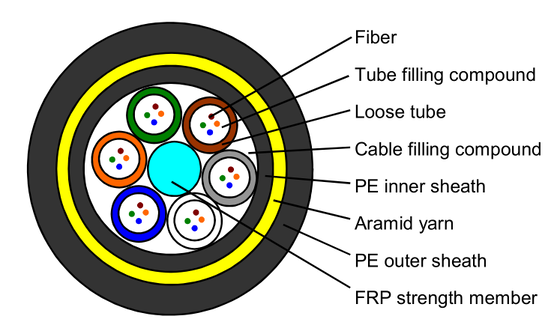

Ο παρακάτω πίνακας περιγράφει λεπτομερώς το σχεδιασμό χαλαρών σωλήνων με ράβδους για τις ίνες 24, 48 και 96.
| Παράμετρος | 24 ινών | 48- ίνες | 96- ίνες |
|---|---|---|---|
| Τύπος δομής | 1+6 | 1+6 | 1+8 |
| Διάμετρος μέλους κεντρικής αντοχής (FRP) | 20,0 mm | 20,0 mm | 20,0 / 3,7 mm |
| Υλικό χαλαρών σωλήνων | PBT | PBT | PBT |
| Διάμετρος χαλαρού σωλήνα | 20,0 mm | 20,0 mm | 20,0 mm |
| Αριθμός χαλαρών σωλήνων | 4 | 4 | 8 |
| Φυτικές ίνες ανά σωλήνα | 6 | 12 | 12 |
| Αριθμός συμπληρωμάτων | 2 | 0 | 0 |
| Αποκλεισμός νερού | Νήματα + ταινία | Νήματα + ταινία | Νήματα + ταινία |
| Ρίπκορντς | 2 κομμάτια | 2 κομμάτια | 2 κομμάτια |
| Μέλος περιφερειακής αντοχής | Νήματα αραμιδίου | Νήματα αραμιδίου | Νήματα αραμιδίου |
| Υλικό εξωτερικής κάλυψης | MDPE (μαύρο) | MDPE (μαύρο) | MDPE (μαύρο) |
| Ονομαστικό πάχος της κάλυψης | 10,7 mm | 10,7 mm | 10,7 mm |
| Διάμετρος καλωδίου(± 0,5 mm) | 9.5 mm | 100,0 mm | 110,8 mm |
| Βάρος καλωδίου(± 10%, kg/km) | 70 kg/km | 75 kg/km | 110 kg/km |
| Μέγιστη επιτρεπόμενη αντοχή σε έλξη (MAT) | 2700 Ν | 2700 Ν | 2700 Ν |
| Διάρκεια διαστήματος | 100 μέτρα | 100 μέτρα | 100 μέτρα |
| Αντίσταση σε συντριβή - βραχυπρόθεσμη | 2200 N/100 mm | 2200 N/100 mm | 2200 N/100 mm |
| Ράδιο κάμψης - λειτουργία | 15 × OD | 15 × OD | 15 × OD |
| Ράδιο κάμψης - εγκατάσταση | 25 × OD | 25 × OD | 25 × OD |
| Θερμοκρασία - λειτουργία | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
| Θέρμανση - εγκατάσταση | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C |
| Θερμοκρασία - Αποθήκευση/μεταφορά | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
OD = εξωτερική διάμετρος καλωδίου
Συσκευασία, σήμανση τύμπου και καλωδίου
| Άρθρο | Προδιαγραφές |
|---|---|
| Τυπικό μήκος τροχιάς | 2.0 - 4,0 χλμ. ανά τύμπανο από ξύλινο σύνθετο υλικό (τύπος εξαγωγής) |
| Καθαρισμός | Έκθεση και σφραγίδα που παρέχονται κατόπιν αιτήματος |
| Σημείωση καλωδίου | Τυπωμένο με μελάνι σε κάθε μέτρο: έτος, τύπος καλωδίου, αριθμός ινών, μήκος. |
Εφαρμόσιμα πρότυπα
- Δελτίο ΕΕ αριθ.
- Δελτίο ΕΚΑΧ αριθ.
- Telcordia GR‐20
Επιλογές παραγγελίας
| Σχήμα | Αριθμός ινών | Σπάν | Χρώμα Sheath |
|---|---|---|---|
| Δελτίο ΕΚΑΧ αριθ. | 4 | 100 μέτρα | Μαύρο |
| Δελτίο ΕΚΑΧ αριθ. | 6 | 100 μέτρα | Μαύρο |
| Ειδικότερα, το ADSS‐100M‐12X | 12 | 100 μέτρα | Μαύρο |
| Δελτίο ΕΚΑΧ αριθ. | 24 | 100 μέτρα | Μαύρο |
| Ειδικότερα, το ADSS‐100M‐48X | 48 | 100 μέτρα | Μαύρο |
| Εναλλακτικά συστήματα | 96 | 100 μέτρα | Μαύρο |
Για λεπτομερή σχέδια κατασκευής των παραλλαγών ινών 4/6/12, παρακαλούμε επικοινωνήστε μαζί μας.
Συχνές Ερωτήσεις
Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε ένας κατασκευαστής, FTTH λύση και κέντρο δεδομένων συνολικής λύσης πάροχος στην πόλη Shenzhen της Κίνας, που ιδρύθηκε το 2000.
Ε: Ποιο είναι το MOQ σας;
Α: MOQ μπορεί να είναι 1 κομμάτι, αλλά η τιμή δεν είναι ανταγωνιστική.
Ε: Μπορείτε να αναφέρετε την τιμή FOB;
Α: Ναι. Μπορούμε να παραδώσουμε μέσω αέρα, DHL, TNT, UPS, FEDEX, κλπ. Για μεγάλη ποσότητα θα παραδώσουμε μέσω θάλασσας. Μπορούμε να αναφέρουμε την τιμή με φορτίο και χρόνο προώθησης αφού παρέχετε λεπτομερείς απαιτήσεις με ποσότητα.
Ε: Πώς είναι η ποιότητά σας;
Α: Η παραγωγή μας ακολουθεί τα πρότυπα IEC και ευρωπαϊκά. CE, ISO, RoHS, CPR και ANATEL πιστοποιημένα. Όλα τα προϊόντα δοκιμάζονται 100% πριν από την παράδοση.
Ε: Ποιο είναι το χρόνο προετοιμασίας;
Α: Εξαρτάται από την ποσότητα και τα προϊόντα. Για τα καλώδια δέσμης οπτικών ινών, ο χρόνος εκτέλεσης μπορεί να είναι 2-3 εργάσιμες ημέρες για έως και 5000 κομμάτια.
Ε: Ποια είναι η εγγύηση σας;
Α: Ανάλογα με το προϊόν, προσφέρουμε 1 έτος εγγύηση για τα καλώδια από την ημερομηνία παράδοσης, καλύπτοντας μόνο μη τεχνητές ζημιές.Επισκευάζουμε δωρεάν με το φορτίο να πληρώνεται από τον πελάτη.
Ε: Ποια είναι η συσκευασία σας;
Α: Διεθνές τυποποιημένο πακέτο εξαγωγής.
Ε: Μπορείτε να προσφέρετε OEM/ODM;
Α: Ναι, μπορούμε. Όλα τα προϊόντα αποδέχονται OEM / ODM. Μπορούμε να υπογράψουμε Συμφωνίες Απορρήτου.
Ε: Μπορώ να έχω ένα δείγμα;
Α: Δωρεάν δείγματα για προϊόντα κάτω των 10 δολαρίων ΗΠΑ. Τα έξοδα μεταφοράς πληρώνονται από τον αγοραστή πριν από την παράδοση.
Ε: Πώς μπορώ να παραγγείλω;
Α: 1. Στείλτε αναζήτηση με το όνομα του προϊόντος, τις προδιαγραφές και την ποσότητα. 2. παρέχουμε προσφορά με τον χρόνο προετοιμασίας. 3. Μετά την επιβεβαίωση, στέλνουμε PI με τα τραπεζικά στοιχεία. 4. Η παραγωγή αρχίζει μετά την πληρωμή. 5.Επιβεβαιώστε τον παραλήπτη πριν από την παράδοση6. Αριθμός παρακολούθησης που παρέχεται μετά την αποστολή.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Α: T/T, Western Union, Paypal, MoneyGram. Για μεγάλα ποσά: 50% προκαταβολή, 50% υπόλοιπο πριν από την παράδοση. Προσφέρουμε ανταγωνιστικές τιμές που ταιριάζουν με τις τιμές της αγοράς για ισοδύναμη ποιότητα.
