Νέος σχεδιασμός υψηλής πυκνότητας MPO Patch Panel και Rack Mount | Συναρμολογήσεις καλωδίων MPO | Για τη λύση δικτύου οπτικών ινών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Νέος σχεδιασμός υψηλής πυκνότητας MPO Patch Panel και Rack Mount | Συναρμολογήσεις καλωδίων MPO | Γι |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δυτική Ένωση, T/T, MoneyGram/Paypal |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | Νέος σχεδιασμός υψηλής πυκνότητας MPO Patch Panel και Rack Mount | Συναρμολογήσεις καλωδίων MPO | Γι | Τύπος προσώπου τελών: | UPC και APC. PC και APC |
|---|---|---|---|
| Τύπος ινών: | SM(G652、G655、G657);MM(OM1-OM5) | Διάμετρος καλωδίου: | 2.0、3.0 ή εξατομικευμένο (simplex/duplex) |
| Απώλεια εισαγωγής: | ≤ 0,3 DB | Απώλεια επιστροφής: | UPC SM≥50dB, APC SM≥ 60 dB, PC MM ≥ 35 dB |
| Επαναληψιμότητα: | ≤ 0,1 | Μήκος κύματος: | SM:1310/1550 MM:850/1300 |
| Θερμοκρασία λειτουργίας: | -20℃~70℃ | Θερμοκρασία αποθήκευσης: | -40 ℃ ~ 80 ℃ |
| Εξωτερικό υλικό θήκης: | PVC, LSZH | Ακτίνα κάμψης (Στατική/Δυναμική): | 10D/20D |
| Μήκος: | Προσαρμοσμένο | Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα |
| Επισημαίνω: | Πίνακας επικάλυψης MPO υψηλής πυκνότητας,Συγκροτήματα καλωδίων MPO για τοποθέτηση σε ράφι,Λύση MPO δικτύου ινών |
||
Περιγραφή προϊόντων
Πίνακας επικάλυψης MPO υψηλής πυκνότητας και τοποθέτηση στηρίγματος
Πρόσφατα σχεδιασμένο 1U-19 ιντσών MPO/MTP υψηλής πυκνότητας πίνακα δέσμης ινών για μεγάλες εφαρμογές κέντρων δεδομένων, εγκαταστάσεις MDF, περιοχές καλωδίωσης IDF, συνδέσεις οπτικών ινών,Διαχείριση μονάδας διανομής ινών, και άλλα περιβάλλοντα ενσωματωμένων ινών υψηλής πυκνότητας.

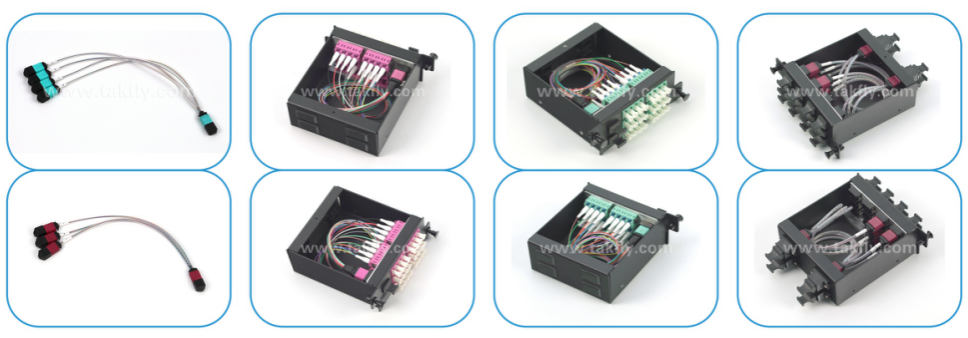

Αυτό το 1U 19 ιντσών MPO/MTP patch panel χωρεί 4 προσυνδεδεμένες ενότητες κασέτας, με μέγιστη χωρητικότητα 1152 πυρήνων για MPO διεπαφή ή 96 πυρήνες για LC διεπαφή.Κάθε ανεξάρτητο προετοιμασμένο κουτί μονάδας τοποθετείται μέσα στο πλαίσιο διανομής οπτικής ινών για να ολοκληρώσει την πλήρη συναρμολόγηση πίνακα patch.
Εφαρμογές
- Συστήματα πυκνής καλωδίωσης μεταξύ κτιρίων για επικοινωνία με οπτικά ίνες
- Διασύνδεση οπτικής σύνδεσης σε οπτικά ενεργά εξοπλισμό για καλωδίωση LAN
- Σταθμοί βάσης τηλεπικοινωνιών
- Διαμερίσματα κέντρων δεδομένων σε βιομηχανικές περιοχές
- Διαμερίσματα κέντρων δεδομένων σε εμπορικά κτίρια
- Συστήματα CATV
- Δίκτυα LAN
- Δίκτυα WAN
- Εφαρμογές FTTX
Βασικά χαρακτηριστικά
- Εγκαταστάθηκε σε ντουλάπια 19 ιντσών για την κεντρική διαχείριση των κασετών
- Σχεδιασμός υψηλής πυκνότητας 1U με χωρητικότητα 1152 ινών (MPO) ή 96 ινών (LC)
- Δικαιούμενη πύλη εισόδου στο μπροστινό ή πίσω πίνακα, πύλη εξόδου στο μπροστινό πίνακα
- Άνδρας ή γυναίκα MPO/MTP συνδέσεις διαθέσιμες με ακριβή PIN και τοποθέτηση προσαρμοστή
- Μονωδική σχεδίαση με δομή κλειδώματος από συσσωρευτές και σαφή αναγνώριση ακολουθίας γραμμών
- Υλικό υψηλής ποιότητας από κράμα αλουμινίου με ηλεκτροστατική επιφάνεια επικάλυψης
- Συγκεντρωτική, ελαφριά, ανθεκτική σε αντίκτυπο, αντιφλεγμονώδη και ανθεκτική στη διάβρωση κατασκευή
Σχέδια διαμόρφωσης
Διαμόρφωση μοντέλου Α1
| Δυνατότητα κασέτας LGX | LGX | Συνολική παραγωγική ικανότητα | Τύπος συνδέσμου | Μέγεθος | Εφαρμογή |
|---|---|---|---|---|---|
| R: 72F MPO × 4 τεμάχια T: 24F MPO × 12 τεμάχια = 288F |
4 | 1152F | MPO × 16 × 4 | 1U | 1 A1 LGX Cassette συνδέεται με 12 C3 LGX Cassettes |
Διαμόρφωση μοντέλου Α2
| Δυνατότητα κασέτας LGX | LGX | Συνολική παραγωγική ικανότητα | Τύπος συνδέσμου | Μέγεθος | Εφαρμογή |
|---|---|---|---|---|---|
| R: 72F MPO × 4 τεμάχια Τ: 48F MPO × 6 τεμάχια = 288F |
4 | 1152F | MPO × 10 × 4 | 1U | 1 A2 LGX Cassette συνδέεται με 3 C1 LGX Cassettes |
Διαμόρφωση μοντέλου Β1
| Δυνατότητα κασέτας LGX | LGX | Συνολική παραγωγική ικανότητα | Τύπος συνδέσμου | Μέγεθος | Εφαρμογή |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 τεμάχια + 24F MPO × 1 τεμάχιο = 72F |
4 | 288F | MPO × 5 × 4 | 1U | Συνδέεται με συσκευές μετάδοσης 400G και κασέτες C3 LGX |
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Τύπος ινών | SM (G652, G655, G657)· MM (OM1-OM5) |
| Συνδετήρας | Άνδρας/γυναίκα MPO/MTP, LC |
| Διάμετρος καλωδίου | Μίνι στρογγυλο: Μέγιστο 4,5mm; Ρίμπαν: Μέγιστο 3,0×5,0mm; 0,9/0.6 |
| Απώλεια εισαγωγής | Τεχνική μέθοδος: ≤ 0,3 dB |
| Επιστροφή απώλειας | ΑΠΚ SM: 60dB· PC MM: 20dB· UPC SM: 40dB |
| Δοκιμαστικό μήκος κύματος | SM: 1310/1550nm· MM: 850/1300nm |
| Μέγεθος | Κουτί μονάδας: 93×100×39mm; Κουτί μηχανής: 482×200×44,2mm |
| Υλικό | Αλουμίνιο |
Πληροφορίες συσκευασίας
| Βάρος | Μέγεθος εσωτερικού κουτιού | Μέγεθος εξωτερικού κουτιού | Βάρος ανά κουτί |
|---|---|---|---|
| 1.5 κιλά | 500 × 280 × 80 mm | 510 × 300 × 420 mm | 11 κιλά |
Γιατί να επιλέξετε την TAKFLY;
Επαγγελματική κατασκευή
- 26+ χρόνια εμπειρία στην κατασκευή προϊόντων οπτικών ινών
- 450+ εργάτες συναρμολόγησης με 3+ χρόνια εμπειρίας
- 10+ Μηχανικοί Ε&Α
- 16 Γερμανία εισαγόμενες μηχανές ένεσης και γραμμές παραγωγής
- 30+ μηχανές δοκιμών, συμπεριλαμβανομένων των οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Διαθέσιμη μάρκα OEM
- Συμμετοχή σε παγκόσμια έκθεση
Έλεγχος ποιότητας
- Επιθεώρηση εισερχόμενων πρώτων υλών
- Πλήρης επιθεώρηση μετά από κάθε διαδικασία παραγωγής
- Έλεγχοι ποιότητας στην ημιπαραγωγή
- Επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία
- Ελεγχόμενοι τόποι πριν από την αποστολή
Παράδοση
- Δείγματα: 1-3 εργάσιμες ημέρες
- Μαζική παραγωγή: 3-7 εργάσιμες ημέρες
- Διαθέσιμες ευέλικτες επιλογές συσκευασίας
Συχνές Ερωτήσεις
Ε: Πώς μπορώ να έχω τον κατάλογο και την τιμολόγηση σας;
Α1: Παρακαλούμε να δώσετε το ηλεκτρονικό σας ταχυδρομείο ή τα στοιχεία επικοινωνίας μέσω της ιστοσελίδας μας για να λάβετε τον κατάλογο και την τιμολόγηση μας.
Ε2: Μπορώ να διαπραγματευτώ τις τιμές;
Α2: Ναι, προσφέρουμε έκπτωση για πολλαπλά φορτία εμπορευματοκιβωτίων με μικτά εμπορεύματα.
Ε3: Πόσα θα είναι τα έξοδα αποστολής;
Α3: Τα έξοδα αποστολής εξαρτώνται από το μέγεθος και τη μέθοδο αποστολής.
Ε4: Μπορώ να επισκεφθώ το εργοστάσιό σας;
Α4: Ναι, το εργοστάσιο μας βρίσκεται στο Σενζέν της Κίνας.
Ε: Τι γίνεται αν υπάρχουν προβλήματα ποιότητας με τα αγαθά;
Α5: Εάν προκύψουν προβλήματα ποιότητας, παρακαλούμε να παρέχετε φωτογραφίες για το τμήμα QC μας για ανάλυση και επίλυση.
