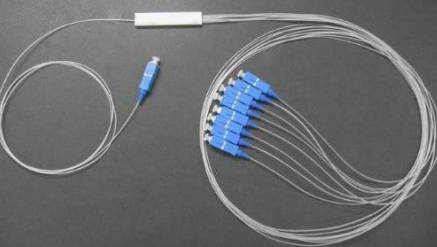

1*N Οπτική ίνα 9/125 μμ Μονότροπος PLC Πλανοειδής διαχωριστής κυκλώματος φωτεινών κυμάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Επίπεδος Lightwave θραύστης κυκλωμάτων PLC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δυτική Ένωση, T/T, /Paypal |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | 1*32 Fiber Optic 9/125 um Single Mode PLC Planar Lightwave Circuit Splitter | Λειτουργικό μήκος κύματος ((nm): | 1260 ~ 1650 |
|---|---|---|---|
| Τύπος (1*Ν): | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertion απώλεια (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Ελάχιστη απώλεια επιστροφής (dB): | 55 | Τύπος ινών: | ITU-τ G657A1, G657A2 και G.652D |
| Μέγιστη σταθερότητα θερμοκρασίας (dB): | 0.5 (Τυπικό 0.3) | Λειτουργούσα θερμοκρασία (℃): | -40 ~ +85 |
| Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα | ||
| Επισημαίνω: | Μονότροπος διαχωριστής PLC,διαχωριστής οπτικών ινών 9/125 um,πλάνο κυκλώματος φωτεινών κυμάτων |
||
Περιγραφή προϊόντων
1×32 Οπτική ίνα 9/125 μm Μονότροπος PLC Splitter
Ο διαχωριστής PLC (Planar Lightwave Circuit) είναι μια συσκευή διανομής ισχύος υψηλής απόδοσης που βασίζεται στην ολοκληρωμένη τεχνολογία υποστρώματος κουαρτσού.Αυτά τα μονοδιάστατα διαχωριστικά 1 × N και 2 × N διαχωρίζουν ομοιόμορφα τα οπτικά σήματα από μία ή δύο εισόδους σε πολλαπλές εξόδους, και μπορεί επίσης να λειτουργήσει αντίστροφα για να συνδυάσει πολλαπλά σήματα σε μία ή δύο ίνες.
Εφαρμογές
- Δίκτυα τηλεπικοινωνιών
- Συστήματα PON (παθητικό οπτικό δίκτυο)
- Εφαρμογές FTTH (Fiber to the Home)
- Συστήματα διανομής CATV
- Δίκτυα μετάδοσης βίντεο
Βασικά χαρακτηριστικά
- Περιοχή μήκους κύματος ευρυζωνικής λειτουργίας
- Χαμηλή απόδοση απώλειας εισαγωγής
- Ελάχιστη απώλεια που εξαρτάται από την πόλωση (PDL)
- Συμπίεση και εξοικονόμηση χώρου
- Εξαιρετική ομοιόμορφη μετάδοση από κανάλι σε κανάλι
- Υψηλή αξιοπιστία και μακροπρόθεσμη σταθερότητα
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Διάταξη λειτουργίας | 1260 ~ 1650 |
| Τύπος ινών | Δελτίο ΕΕ L 347 της 30.12.2013, σ. |
| Μέγιστη σταθερότητα θερμοκρασίας (dB) | 0.5 (Τυπικό 0.3) |
| Θερμοκρασία λειτουργίας (°C) | -40 ~ +85 |
| Θέρμανση αποθήκευσης (°C) | -40 ~ +85 |
1×N Απόδοση διαχωριστή
| Τύπος | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Μέγιστη απώλεια εισαγωγής (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Μέγιστη ομοιομορφία (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Μαξ. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Δυνατότητα διαχωρισμού 2 × N
| Τύπος | 2x2 | 2×4 | 2 × 8 | 2 × 16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Μέγιστη απώλεια εισαγωγής (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Μέγιστη ομοιομορφία (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Μαξ. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Σημείωση: Όλες οι μετρήσεις πραγματοποιούνται σε θερμοκρασία δωματίου και δεν περιλαμβάνονται οι συνδέσεις.
Διάμετροι συσκευασίας
1×N Συσκευή διαχωρισμού
| Τύπος συσκευασίας | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Βασικό μεταλλικό κουτί (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Μίνι Μοντέλο Μεταλλικό Κουτί (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Μοντέλο πλαστικού κουτιού (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N Συσκευή διαχωρισμού
| Τύπος συσκευασίας | 2x2 | 2×4 | 2 × 8 | 2 × 16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Βασικό μεταλλικό κουτί (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Μίνι Μοντέλο Μεταλλικό Κουτί (mm) | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Μοντέλο πλαστικού κουτιού (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120×80×18 | 120×80×18 | 140×115×18 |

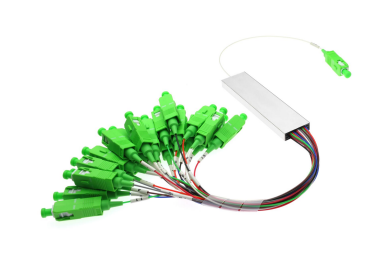

Εικόνες προϊόντων
Γιατί να επιλέξετε την TAKFLY;
- 26+ χρόνια εμπειρίας στην κατασκευή οπτικών ινών
- 450+ έμπειροι εργάτες συναρμολόγησης με 3+ χρόνια εμπειρίας
- 10+ αφοσιωμένοι μηχανικοί Ε&Α που οδηγούν την καινοτομία
- 16 Μηχανές ένεσης και γραμμές παραγωγής εισαγόμενες από τη Γερμανία
- 30+ προηγμένες μηχανές δοκιμών, συμπεριλαμβανομένων των οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Πλήρης εξοπλισμός δοκιμής ποιότητας: δοκιμαστές αντοχής στην ένωση, δοκιμαστές αντοχής στη συντριβή, δοκιμαστές μετρητών ισχύος, ελεγκτές φωτός
- Δέχεται το σήμα OEM
- Συμμετοχή στην παγκόσμια έκθεση: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Διαδικασία ελέγχου ποιότητας
- Ελέγχος των πρώτων υλών πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωμένοι έλεγχοι της ημιτελούς παραγωγής
- Πλήρης επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία
- Ελεγχόμενοι τόποι πριν από την αποστολή
Πληροφορίες παράδοσης
- Δείγματα: 1-3 εργάσιμες ημέρες
- Παραγγελίες μαζικής παραγωγής: 3-7 εργάσιμες ημέρες
- Συσκευασία: πλαστικές σακούλες, κουτιά και παλέτες που διατίθενται κατόπιν αιτήματος
Συχνές Ερωτήσεις
Ε: Πώς μπορώ να έχω τον κατάλογο και την τιμολόγηση σας;
Α1: Παρακαλούμε να δώσετε το ηλεκτρονικό σας ταχυδρομείο ή τα στοιχεία επικοινωνίας μέσω της ιστοσελίδας μας για να λάβετε τον κατάλογο και την τιμολόγηση μας.
Ε2: Μπορώ να διαπραγματευτώ τις τιμές;
Α2: Ναι, μπορούμε να εξετάσουμε τις εκπτώσεις για φορτία πολλαπλών εμπορευματοκιβωτίων μικτών εμπορευμάτων.
Ε3: Πόσα θα είναι τα έξοδα αποστολής;
Α3: Τα έξοδα αποστολής εξαρτώνται από το μέγεθος της αποστολής σας και τη μέθοδο αποστολής.
Ε4: Μπορώ να σας επισκεφτώ;
Α4: Βεβαίως! Το εργοστάσιο μας βρίσκεται στο Σενζέν της Κίνας. Παρακαλούμε επικοινωνήστε μαζί μας για να κλείσετε ραντεβού.
Q5: Τι γίνεται αν υπάρχει πρόβλημα ποιότητας όταν λάβουμε τα αγαθά;
Α5: Εάν αντιμετωπίσετε προβλήματα ποιότητας κατά την εκφόρτωση, παρακαλώ πάρτε φωτογραφίες για αναφορά μας.μαζί με την εφαρμογή βελτιώσεων ποιότητας για μελλοντική παραγωγή.
Ε6: Ποιοι είναι οι όροι συσκευασίας;
Α6: Συνήθως συσκευάζουμε τα εμπορεύματα σε κουτιά με κυψέλες και κουτιά, αλλά μπορούμε να ανταποκριθούμε στα αιτήματα προσαρμοσμένης συσκευασίας από τους πελάτες.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α7: T/T 30% ως προκαταβολή και 70% ισορροπία πριν από την παράδοση.
Ε8: Ποιοι είναι οι όροι παράδοσης;
Α8: EXW, FOB, CFR, CIF, DDU
Ε9: Πώς είναι ο χρόνος παράδοσης σας;
Α9: Γενικά 5-7 εργάσιμες ημέρες μετά την παραλαβή της προκαταβολικής πληρωμής.
Ε10: Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
Α10: Ναι, μπορούμε να κατασκευάσουμε προϊόντα με βάση τα δείγματα ή τα τεχνικά σχέδια σας.
Αν ενδιαφέρεστε για τα προϊόντα μας ή έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας ανά πάσα στιγμή!
