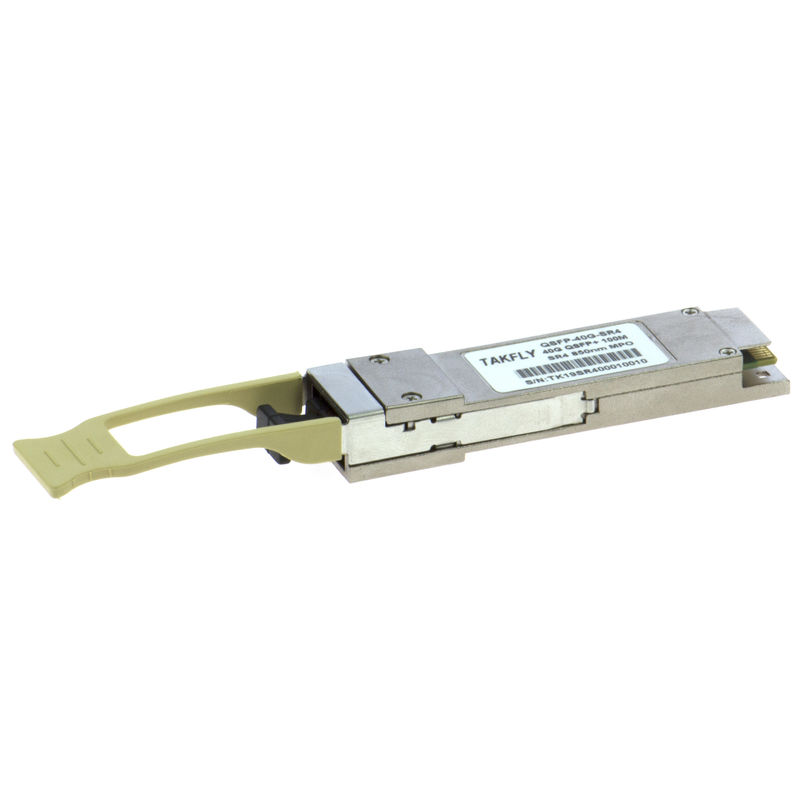

QSFP+ SR4 MPO 100M MMF 40G BASE Πομποδέκτης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Takfly |
| Πιστοποίηση: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TKQSFP40GSR4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | PC 1 |
|---|---|
| Τιμή: | USD35/pcs ~ USD45/pcs |
| Συσκευασία λεπτομέρειες: | κιβώτιο + spone + χαρτοκιβώτιο φουσκαλών |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, Paypal, L/C |
| Δυνατότητα προσφοράς: | 30000pcs/month |
|
Λεπτομερής ενημέρωση |
|||
| Ταχύτητα: | 40 Gbps | Απόσταση μετάδοσης: | 100 Μ |
|---|---|---|---|
| Μήκος κύματος: | 850 nm | Λιμάνι ινών: | MPO |
| Επισημαίνω: | JG325B ενότητα πομποδεκτών SFP,Qfx-qsfp-40g-SR4,JG709A ενότητα πομποδεκτών SFP |
||
Περιγραφή προϊόντων
40G QSFP+ SR4 MPO 100M MMF 40GBASE Transceiver Module, QSFP-40G-SR4, JG325B, JG709A, QFX-QSFP-40G-SR4
Περιγραφή
Ο 40G QSFP+ SR4 είναι ένας τετρακοινικός, συνδέσιμος, παράλληλος, μεταλλικός δέκτης QSFP+ ινών οπτικής για εφαρμογές Ethernet 40 Gigabit.Αυτός ο δέκτης είναι μια μονάδα υψηλών επιδόσεων για μικρής εμβέλειας εφαρμογές επικοινωνίας δεδομένων πολλαπλών λωρίδων και διασύνδεσηςΗ συσκευή ενσωματώνει τέσσερις λωρίδες δεδομένων σε κάθε κατεύθυνση με εύρος ζώνης 40 Gbps. Κάθε λωρίδα μπορεί να λειτουργεί με 10.3125 Gbps έως 100 m χρησιμοποιώντας OM3 ίνες ή 150 m χρησιμοποιώντας OM4 ίνες.Οι ενότητες αυτές έχουν σχεδιαστεί για να λειτουργούν σε συστήματα πολυμέτωπων ινών χρησιμοποιώντας ονομαστικό μήκος κύματος 850nmΗ ηλεκτρική διεπαφή χρησιμοποιεί έναν 38-τύπου σύνδεσμο άκρου επαφής. Η οπτική διεπαφή χρησιμοποιεί έναν 12 ινών σύνδεσμο MTP (MPO).Η εν λόγω ενότητα ενσωματώνει το αποδεδειγμένο κύκλωμα Takfly Avago Technologies και την τεχνολογία VCSEL για να παρέχει αξιόπιστη μακρά διάρκεια ζωής., υψηλή απόδοση, και συνεπής εξυπηρέτηση.
Χαρακτηριστικά
- Τετρακοινώνες πλήρως διπλωματικές μονάδες δέκτη-διαβιβαστή
- Ταχύτητα μετάδοσης δεδομένων έως 10,3Gbit/s ανά κανάλι
- 4 κανάλια 850nm VCSEL
- 4 κανάλια συνδυασμός φωτοανιχνευτών PIN
- Μικρή κατανάλωση ενέργειας < 1,5 W
- Σώμα απομονωμένο από το έδαφος σύνδεσης
- Θερμοκρασία λειτουργικού χώρου από 0°C έως +70°C
- 3.3V τάση τροφοδοσίας
- Συμμόρφωση με το RoHS 6
- Φόρμα QSFP θερμής ρύθμισης
- Μέγιστο μήκος σύνδεσης 100m για OM3 Multimode Fiber (MMF) και 150m για OM4 MMF
- Μονό MPO δοχείο συνδέσμου
- Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
Εφαρμογή
- 40GBASE-SR4 40G Ethernet
- Σύνδεση datacom/telecom switch & router
- Συγκέντρωση δεδομένων και εφαρμογές Backplane
- Ειδικό πρωτόκολλο και εφαρμογές πυκνότητας
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Πρόσθετη τάση | Vcc | -Ούτε ένα.3 | 3.6 | V |
| Τεχνολογία | Βίνι | -Ούτε ένα.3 | Vcc+0.3 | V |
| Θέρμανση αποθήκευσης | Tst | -20 | 85 | oC |
| Θερμοκρασία λειτουργίας της υπόθεσης | Πάνω | 0 | 70 | oC |
| Υγρασία (μη συμπυκνωτική) | Ρα | 5 | 95 |
% |
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα | Σημειώσεις |
| Μεταδότης | ||||||
| Κέντρο μήκους κύματος | λc | 840 | 850 | 860 | nm | - |
| Φασματικό πλάτος RMS | ∆λ | - | - | 0.65 | nm | - |
| Μέση ισχύς εκτόξευσης, ανά λωρίδα | Πουτ | - Επτά.5 | - | 2.5 | dBm | - |
| Διαφορά ισχύος εκτόξευσης μεταξύ τυχόν δύο λωρίδων (OMA) | 4 | dB | - | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 3 | - | - | dB | - |
| Δυναμικότητα αιχμής, σε κάθε λωρίδα | 4 | dBm | - | |||
| εκδότης και διασποράς | TDP | 3.5 | dB | - | ||
| τιμωρία (TDP), ανά λωρίδα | ||||||
| Μέση ισχύς εκτόξευσης του OFF | - 30 | dB | - | |||
| πομπό, κάθε λωρίδα | ||||||
| Συντεταγμένες μάσκας ματιών: X1, X2, X3, Y1, Y2, Y3 | ΣΥΜΒΟΥΛΙΑ ΕΠΙΤΡΟΠΗΣ 0230, 0.340, 0.430, 0.270, 0.350, 0.4 | Σχετικό χτύπημα = 5x10-5 | ||||
| Αποδέκτης | ||||||
| Κέντρο μήκους κύματος | λc | 840 | 850 | 860 | nm | - |
| ευαισθησία δέκτη υπό πίεση σε OMA, | - Πέντε.4 | dBm | 1 | |||
| κάθε λωρίδα | ||||||
| Μέγιστη μέση ισχύς στην είσοδο του δέκτη, ανά λωρίδα | 2.4 | dBm | - | |||
| Αντανάκλαση του δέκτη | -12 | dB | - | |||
| Δυναμικότητα αιχμής, σε κάθε λωρίδα | 4 | dBm | - | |||
| Δικαιολογημένη ζημία | - 30 | dBm | - | |||
| Δικαιώματα και υποχρεώσεις | - Επτά.5 | dBm | - | |||
| Υστερέση LOS | 0.5 | dB | - | |||
Συμφωνία
Όλες οι μονάδες δέκτη και δέκτη της Takfly είναι ανοικτής πηγής, μπορούν να κωδικοποιηθούν για να είναι πλήρως συμβατές με τα προϊόντα και τις συσκευές των μεγάλων μάρκων, όπως η Intel, η Dell, , Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C κλπ. Για συσκευές άλλων εμπορικών σημάτων, παρακαλούμε να προσδιορίσετε κατά την παραγγελία, ώστε να μπορέσουμε να γράψουμε τους αντίστοιχους κώδικες για την εύκολη εφαρμογή σας.
Διάσταση
Γενικά ερωτήματα:
Ε:Παρέχετε OEM υπηρεσία;
Α:Ναι, μπορούμε να εκτυπώσουμε το λογότυπό σας ή την ετικέτα σας στα προϊόντα ή στο κουτί.
Ε:Μπορείτε να μου δώσετε δωρεάν δείγματα;
Α:Μερικά δείγματα χαμηλής αξίας μπορεί να είναι δωρεάν για εσάς, αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
Ε:Πώς μπορείς να εγγυηθείς την ποιότητα;
Α:Χτίζοντας πάνω στο τέλειο σύστημα διαχείρισης ποιότητας, όλα τα προϊόντα μας δοκιμάστηκαν 100% πριν από την αποστολή.
Ε:Ποιο είναι το χρόνο παράδοσης;
Α:Γενικά, δείγμα: 3~5 εργάσιμες ημέρες.
Ε:Ποιοι είναι οι όροι πληρωμής σας;
Α:Δεχόμαστε T / T, Western Union, Paypal, L / C
Για δείγματα: 100% πληρωμή.
