Περιγραφή προϊόντων
Καλώδιο μικρού οπτικών ινών εσωτερικού χώρου GJFH-24-288
Επισκόπηση προϊόντος
Καλώδιο μικρού οπτικών ινών εσωτερικού χώρου GJFH-24-288έχει σχεδιαστεί για εφαρμογές οπτικών ινών σε εσωτερικούς χώρους υψηλής απόδοσης με εξαιρετική αξιοπιστία και ευελιξία.
Εφαρμογές
- Γεφυρωτή σύνδεση ενεργής οπτικής ίνας ή ίνα ουράς
- Δρομολόγηση και επιδιόρθωση για τοποθεσίες κέντρων δεδομένων και εσωτερικών δικτύων επικοινωνίας
- Διασύνδεση οργάνων και εξοπλισμού επικοινωνίας
Χαρακτηριστικά Προϊόντος
- Οι επικαλυμμένες ίνες ξεφλουδίζονται εύκολα
- Το στοιχείο ενισχυμένο με νήμα αραμιδίου παρέχει εξαιρετική αντοχή σε εφελκυσμό
- Πολυπύρηνος αριθμός με μικρή εξωτερική διάμετρο
- Καλή επιβραδυντική φλόγα με χαμηλή επαγόμενη εξασθένηση εντός του εύρους θερμοκρασίας λειτουργίας
Οπτικές παράμετροι και ιδιότητες
Προδιαγραφές ινών μονής λειτουργίας
| Τύπος ινών | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Εξασθένηση (dB) Τυπικό | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Εξασθένιση (dB) Μέγιστη | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 |
| Μηδενική Κλίση Διασποράς | ≤0,091 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² |
| Διασπορά (1285~1340nm) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) |
| Διάμετρος πεδίου λειτουργίας (@1310nm) | 9,1±0,4 μm | 8,8±0,4 μm | 8,8±0,4 μm | 8,8±0,4 μm |
| Καλώδιο μήκους κύματος αποκοπής (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Ελάχιστη ακτίνα κάμψης (mm) | 16 χλστ | 10 χλστ | 7,5 χλστ | 5,0 χλστ |
| Διάμετρος επένδυσης (μm) | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm |
Προδιαγραφές ινών πολλαπλών λειτουργιών
| Τύπος ινών | 62,5/125 μm (850/1300 nm) | 50/125 μm (850/1300 nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Εξασθένηση (dB) Τυπικό | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 |
| Εξασθένιση (dB) Μέγιστη | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 |
| Εύρος ζώνης (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Αποτελεσματικό Modal Bandwidth | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Ελάχιστη ακτίνα κάμψης (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Διάμετρος επένδυσης (μm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 |

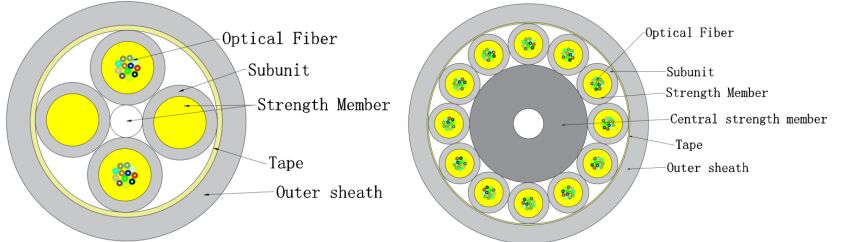

Δομή προϊόντος
| Είδη | Περιγραφές |
|---|---|
| Οπτική Ίνα |
Αριθμός φυτικών ινών:24-48, 50-72, 74-96, 98-288 Χρώμα:Το χρωματογραφικό |
| Υπομονάδα/Γέμισμα |
Κόμης:4, 6, 8, 12 Υλικό:LSZH |
| Μέλος Δύναμης |
Υλικό:Αραμιδικό νήμα Χρώμα:Ανάλογα με τις απαιτήσεις του πελάτη ή τον τύπο ινών Διάμετρος:3,0±0,1 χλστ Πάχος:0,5±0,05 χλστ |
| Μέλος Κεντρικής Δύναμης | Υλικό:FRP & θήκη |
| Εξωτερική θήκη |
Υλικό:LSZH Χρώμα:Ανάλογα με τις απαιτήσεις του πελάτη ή τον τύπο ινών |
| Το στρώμα δεμάτων |
Υλικό:Ταινία Διάμετρος:9,0±0,3, 11,2±0,4, 13,5±0,5, 17,5±0,5 mm |
Μηχανικά και Περιβαλλοντικά Χαρακτηριστικά
| Είδη | Περιγραφές |
|---|---|
| Αντοχή εφελκυσμού |
Βραχυπρόθεσμα:150Ν Μακροπρόθεσμος:50Ν |
| Αντίσταση στη σύνθλιψη |
Βραχυπρόθεσμα:500N/100mm Μακροπρόθεσμος:100N/100mm |
| Εύρος Θερμοκρασίας | -20℃ έως +60℃ |
| Ακτίνα κάμψης |
Δυναμικός:≥20D Στατικός:≥10D |
Συσκευασία & Παράδοση
- Συσκευασία:Προστασία ξύλινων τυμπάνων. Σύμφωνα με το αίτημα του πελάτη ή της εταιρείας μας.
- Διάρκεια παράδοσης:Τυπικό μήκος καρουλιού: 0,5-2,0 km ή σύμφωνα με το αίτημα του πελάτη.
Σήμανση καλωδίου
- Μαρκαδόρος καλωδίου κάθε μετρητή με εκτύπωση inkjet
- Έτος κατασκευής
- Τύπος καλωδίου
- Αριθμός ινών
- Μήκος καλωδίου
- Και τα λοιπά.
- Σύμφωνα με το αίτημα του πελάτη ή της εταιρείας μας
Εικόνες προϊόντων
Γιατί να επιλέξετε το TAKFLY
- 26+ χρόνια εμπειρίας στην κατασκευή προϊόντων οπτικών ινών
- 450+ εργάτες συναρμολόγησης με 3+ χρόνια εμπειρία
- 10+ Μηχανικοί Ε&Α αφοσιωμένοι στην καινοτομία
- 16 Μηχανές και γραμμές παραγωγής εισαγόμενων στη Γερμανία
- 30+ μηχανήματα δοκιμών συμπεριλαμβανομένων οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Ολοκληρωμένος εξοπλισμός δοκιμών: δοκιμαστές αντοχής τάσης, δοκιμαστές αντίστασης σύνθλιψης, δοκιμαστές μετρητών ισχύος, ελεγκτές φωτός
- Αποδεκτή επωνυμία OEM
- Συμμετοχή σε παγκόσμια έκθεση: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Ποιοτικός έλεγχος
- Έλεγχος πρώτων υλών πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωτικοί μισοτελειωμένοι έλεγχοι παραγωγής
- Ολοκληρώστε την επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία
- Επιτόπιοι έλεγχοι πριν από την αποστολή
Πληροφορίες Παράδοσης
- Δείγματα:1-3 εργάσιμες
- Παραγγελίες μαζικής παραγωγής:3-7 εργάσιμες ημέρες
- Συσκευασία:Διατίθενται πλαστικές σακούλες, χαρτοκιβώτια και παλέτες ανά αίτημα
