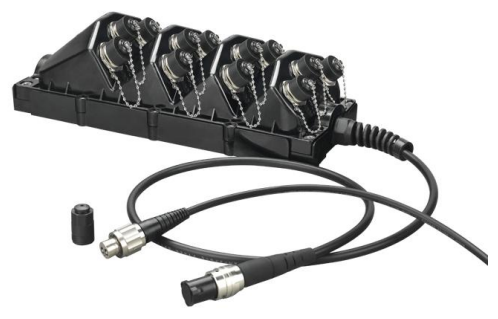

Οπτικό περίβλημα πεδίου FTTX Κίνας για δίκτυα πεδίου FTTX Προσυνδεμένο αδιάβροχο περίβλημα εξωτερικού χώρου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Οπτικό περίβλημα πεδίου FTTX Κίνας για δίκτυα πεδίου FTTX Προσυνδεμένο αδιάβροχο περίβλημα εξωτερικο |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δυτική Ένωση, T/T, MoneyGram/Paypal |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | Οπτικό περίβλημα πεδίου FTTX Κίνας για δίκτυα πεδίου FTTX Προσυνδεμένο αδιάβροχο περίβλημα εξωτερικο | Λιμάνι: | 1-12 |
|---|---|---|---|
| Διάσταση: | 365*137*90mm χωρίς κάλυμμα 375*142*120mm με κάλυμμα | Προστασία εισόδου: | IP67 |
| Ακτίνα κάμψης: | 20δ | Αντοχή σε εφελκυσμό: | 1200N μακροπρόθεσμα |
| Προσαρμογέας: | Mini SC (1F), Harened(1F), ODVA(1F &2F), PTLC(2F), AARC(2F&4F), 3P πρίζα | Θερμοκρασία λειτουργίας: | -40℃ ~ +80℃ |
| Εγγύηση: | 1-3 χρόνια | Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα |
| Επισημαίνω: | Εξωτερικό αδιάβροχο περίβλημα FTTX,κουτί οπτικών ινών προ-συνδεδεμένο,περίβλημα δικτύου πεδίου FTTX |
||
Περιγραφή προϊόντων
Περίβλημα πεδίου FTTX για δίκτυα εξωτερικού χώρου
Το China Optical FTTX Field Enclosure είναι ένα προ-συνδεδεμένο, αδιάβροχο εξωτερικό περίβλημα σχεδιασμένο για δίκτυα πεδίου FTTX. Αυτή η οικονομική λύση διανομής ινών προσφέρει υψηλή συμβατότητα και εύκολη λειτουργία για διάφορες μεθόδους εγκατάστασης, συμπεριλαμβανομένης της επιτοίχιας τοποθέτησης, της εναέριας εγκατάστασης και της συγκράτησης στύλου.
Επισκόπηση προϊόντος
Το FTTX Enclosure αντιπροσωπεύει μια προηγμένη λύση διανομής ινών για εφαρμογές εξωτερικού χώρου. Σε σύγκριση με τα παραδοσιακά προϊόντα, προσφέρει ανώτερη ευκολία στη λειτουργία και υψηλή συμβατότητα. Κατάλληλο για FTTH, FTTA και άλλα απαιτητικά περιβάλλοντα, αυτό το περίβλημα παρέχει αξιόπιστη απόδοση σε διάφορα σενάρια εγκατάστασης.
Σενάρια εφαρμογής
Εφαρμογές πεδίου FTTH
Σε αναπτύξεις FTTH, το περίβλημα FTTX μπορεί να αντικαταστήσει τις παραδοσιακές μονάδες ONU ή FDH. Φιλοξενεί 2-4 τεμάχια διαχωριστών PLC 1×8 ή 1×16 και έως 24 προστατευτικά μανίκια ματίσματος ινών. Όταν συνδυάζεται με προσυναρμολογημένους αδιάβροχους συνδέσμους 1-48F IP67, επιτρέπει απευθείας συνδέσεις σε κτίρια και σιλό χαμηλής τάσης. Η εργοστασιακή προσυναρμολόγηση εξαλείφει τις απαιτήσεις ματίσματος ινών, μειώνοντας την ανάγκη για υψηλά καταρτισμένους χειριστές και αυξάνοντας την απόδοση εγκατάστασης κατά 40%.
Εφαρμογές πεδίου FTTA
Σε εφαρμογές FTTA, το περίβλημα χρησιμεύει ως πλαίσιο συγκέντρωσης/διαγραφής που συνδέει μονάδες RRU και BBU. Αντικαθιστά τις τοπολογίες δικτύου αστεριών που απαιτούν μεμονωμένα καλώδια διπλής όψης για κάθε RRU με ένα πιο αποτελεσματικό υβριδικό καλώδιο πολλαπλών ινών από το BBU μέχρι το περίβλημα, και στη συνέχεια διανέμει ίνες σε RRU μέσω προσυναρμολογημένων αδιάβροχων συγκροτημάτων καλωδίων IP67. Η διανομή ισχύος σε RRU διευκολύνεται μέσω ενσωματωμένων βυσμάτων ισχύος.
Διαχείριση καλωδίων κορμού
Το περίβλημα αντιμετωπίζει τις προκλήσεις σύνδεσης του καλωδίου κορμού με στυπιοθλίπτες καλωδίων (πλαστικά ή μεταλλικά) που αντέχουν σε καλώδια εξωτερικής διαμέτρου 5mm-14mm. Οι εσωτερικοί σύνδεσμοι ασφαλίζουν τα κύρια καλώδια και τα εξαρτήματα αντοχής για να αντέχουν μακροπρόθεσμα τη δύναμη έλξης 1200N. Η χωρητικότητα για έως και 24 προστατευτικά χιτώνια σύνδεσης και 2 διαχωριστές PLC επιτρέπει την αποτελεσματική κατανομή των ινών. Ο σχεδιασμός αντιολισθητικής βάσης εξασφαλίζει ασφαλή τοποθέτηση σε καλώδια ή πόλους.
Εφαρμογές Αναζήτησης & Επικοινωνίας
Ιδανικό για επικοινωνίες πεδίου που απαιτούν συχνή μετακίνηση καλωδίου, η στιβαρή κατασκευή του περιβλήματος αντέχει σε έλξη υψηλής αντοχής και επαναλαμβανόμενη χρήση. Τα θωρακισμένα καλώδια και τα μέλη αντοχής είναι ασφαλισμένα με συνδετήρες για τη διατήρηση της ικανότητας εφελκυσμού 1200N. Υλικά υψηλής αντοχής και ο σχεδιασμός διεπαφής τόξου εξασφαλίζουν αξιόπιστη λειτουργία σε συνθήκες κρούσης.
Βασικά Χαρακτηριστικά
- Υψηλή συμβατότητα με ODVA, Hconn (συμβατό με OptiTap), Mini SC, ODC, PTLC, PTMPO και μετασχηματιστές ρεύματος
- Επιλογές συναρμολόγησης σφραγισμένες στο εργοστάσιο ή στο πεδίο
- 1200N μακροπρόθεσμη αντίσταση δύναμης έλξης
- 2 έως 12 θύρες για σκληρούς συνδέσμους μονής ή πολλαπλών ινών
- Δυνατότητες διαίρεσης ινών PLC ή χιτώνιο σύνδεσης
- Αδιάβροχη βαθμολογία IP68
- Τοποθέτηση τοίχου, κεραίας ή στήριξης στύλου
- Η μειωμένη επιφάνεια γωνίας και το βελτιστοποιημένο ύψος αποτρέπουν την παρεμβολή του συνδετήρα
- Συμμόρφωση με τα πρότυπα IEC 61753-1
- 40% εξοικονόμηση χρόνου λειτουργίας
Τεχνικές Προδιαγραφές
| Προσδιορισμός | Καθέκαστα |
|---|---|
| Διάσταση Μ×Π×Υ | 365×137×90 χιλιοστά (χωρίς κάλυμμα) 375×142×120mm (με κάλυμμα) |
| Προστασία εισόδου | IP67 |
| Εύρος Θερμοκρασίας | -40°C έως +80°C |
| Μέλος αντοχής καλωδίου | Θωρακισμένο ή Μη Θωρακισμένο |
| Τύπος καλωδίου | Υβριδικό ή μη υβριδικό |
| Στρογγυλό καλώδιο OD | 5,0 mm έως 14 mm |
| Επίπεδη διάσταση καλωδίου | 4,6×8,9 χλστ |
| Υλικό σακακιού καλωδίου | LSZH, TPU ή PE |
| Ακτίνα κάμψης | 20Δ |
| Αντίσταση στη σύνθλιψη καλωδίου | 200N/cm μακροπρόθεσμα |
| Αντοχή εφελκυσμού | 1200N μακροπρόθεσμα |
| Αντοχή στην υπεριώδη ακτινοβολία | ISO 4892-3 |
| Βαθμολογία πυροπροστασίας | UL 94-V0 |
| Αριθμός PLC | 1-2 ΤΕΜ |
| Αριθμός Μανικιών Προστασίας | 1-24 ΤΕΜ |
Πληροφορίες Παραγγελίας
| Παράμετρος | Επιλογές |
|---|---|
| Προσαρμογέας | Mini SC (1F), Harened (1F), ODVA (1F & 2F), PTLC (2F), AARC (2F & 4F), πρίζα 3P |
| λιμάνια | 1-12 |
| Λειτουργία ινών | SM/MM |
| Καλώδιο | 1/2/4/8/Προσαρμοσμένο |
| Τύπος καλωδίου | Round Armored, Round No-armored, Flat, Round Hybrid PLC |
| PLC | Με PLC/Χωρίς PLC |
| Μανίκι Fusion | Με fusion μανίκι/Χωρίς fusion μανίκι |
| Τελειωτής | Σκληρυμένο SC, ODVA, AARC, PTLC, PTMPO |
| Μέθοδος Εγκατάστασης | Τοποθέτηση σε τοίχο, Κεραία, Κράτημα με κοντάρι |
Τεχνικά Σχέδια
Εικόνες προϊόντων
Γιατί να επιλέξετε το TAKFLY;
- 26+ χρόνια εμπειρίας στην κατασκευή οπτικών ινών
- 450+ εργάτες συναρμολόγησης με 3+ χρόνια εμπειρία
- 10+ αφοσιωμένοι μηχανικοί Ε&Α
- 16 Μηχανές και γραμμές παραγωγής εισαγόμενων στη Γερμανία
- 30+ μηχανήματα δοκιμών συμπεριλαμβανομένων οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Πλήρης εξοπλισμός δοκιμών: αντοχή σε τάση, αντίσταση σύνθλιψης, μετρητής ισχύος, πούλια φωτός
- Αποδεκτή επωνυμία OEM
- Συμμετοχή σε παγκόσμια έκθεση: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Ποιοτικός έλεγχος
- Έλεγχος πρώτων υλών πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωτικοί μισοτελειωμένοι έλεγχοι παραγωγής
- Ολοκληρώστε την επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία
- Επιτόπιοι έλεγχοι πριν από την αποστολή
Πληροφορίες Παράδοσης
- Δείγματα: 1-3 εργάσιμες ημέρες
- Παραγγελίες Μαζικής Παραγωγής: 3-7 εργάσιμες ημέρες
- Συσκευασία: Πλαστικές σακούλες, χαρτοκιβώτια και παλέτες διαθέσιμες ανά αίτημα
