ADSS-100M Πλήρως διηλεκτρικό αυτόνομο αεροπορικό καλώδιο οπτικών ινών 4/6/12/24/48/96 ίνες, 100m διάστημα, αυτόνομη αεροπορική εγκατάσταση
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | DX-Armored-T1771 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Συσκευασία λεπτομέρειες: | σπαθί + κουτί + κουτί |
| Χρόνος παράδοσης: | 3-7 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ακτίνα κάμψης: | 20D/15D | Εγκατάσταση: | Εναέριος |
|---|---|---|---|
| Θήκη: | LSZH | Επικοινωνία: | SC/PC προς SC/PC |
| Διάμετρος: | 8.5~16 mm | Τύπος καλωδίου: | Single-Mode |
| Θερμοκρασία λειτουργίας: | -40°C έως +70°C | Επιτρεπόμενη αντοχή εφελκυσμού: | 100η <1000n |
| Μήκος: | 2000 m ανά ρολό ή προσαρμοσμένο | Αριθμός ινών: | 2 πυρήνες/4 πυρήνες |
| Πακέτο μεταφοράς: | Ξύλιμο τύμπανο | Συσκευασία: | ξύλινο βαρέλι |
| Σακάκι: | PVC | Μέθοδος Εγκατάστασης: | Εσωτερική/Εξωτερική |
| Τύπος σύνδεσης: | LC/UPC | Αριθμός φυτικών ινών: | 12 |
| Υλικό εξωτερικού μπουφάν: | Π.Ε | Πυρήνας: | 12Προαιρετικά |
| Χρόνος Εγγύησης: | 20 Χρόνια | Συντριβή αντίστασης: | ≥ 1000N/100mm |
| Δομή καλωδίου: | Τύπος τόξου Σφιχτό απόθεμα ασφαλείας | Κωδικός προϊόντος: | GJYXCH-1B |
| Εξωτερικό υλικό θήκης: | MDPE | Αντοχή σε εφελκυσμό: | ≥100N |
| Μέγιστη αντοχή σε τράβηγμα: | 1000N | Μοντέλο: | ΑΕ/ΑΚΕ~ΑΕ/ΑΚΕ |
| Απώλεια εισαγωγής: | 0,2dB | Εξωτερική διάμετρος: | 4.5mm ή ανά αίτηση πελάτη |
| Εξωτερικό Υλικό: | Μεταλλικά καλώδια | Πρότυπο: | IEC60794 |
| Μέλος δύναμης: | OEM | Αριθμός ινών: | 12 πυρήνες |
| Έτος κατασκευής: | 2010 | Χρώμα εξωτερικού περιβλήματος: | Μαύρος, γκρίζος, άσπρος |
| Δοκιμαστικό μήκος κύματος: | 1310 nm ~ 1550 nm | Πρότυπο καλωδίων: | ΓΓΠΦΒ |
| Δόνηση: | ≤0,2dB | Πακέτο: | Ξύλινος κριός |
| Ενίσχυση: | Σιδήρου ή ΚΦΡ ή FRP | Εξωτερική θήκη: | Π.Ε |
| Πυρήνας ινών: | 2 έως 144 πυρήνες | Ρυθμός δεδομένων: | 4*10G |
| Επιλογές ινών: | G652D,G657A,Om1,Om2,Om3,Om4 | Ονομαστικό βάρος: | 83 |
| Μήκος κύματος διακοπών καλωδίων: | λcc≤1260um | Εγκαταστήστε τον τρόπο: | Η σκόνη/κατευθύνει τη θαμμένη εγκατάσταση |
| Σωλήνας: | Σχεδιασμός χαλαρών σωλήνων | Υλικό: | PE/LSZH |
| Λιμάνι: | Ningbo | Χρώμα: | Κίτρινο ή προσαρμοσμένο |
| Υλικό σακακιού: | PVC | Αριθμός πυρήνα: | μετά από αίτημά σας |
| Αποστολή: | TNT,DHL,UPS,FEDEX ή EMS | Εσωτερική ή Εξωτερική: | Εσωτερικός |
| Μέγεθος τυμπάνου: | 300x300x300 | Μήκος ινών: | 1m ή προσαρμοσμένο |
| Λειτουργία ινών: | Μονότροπος G652D G657A | Λέξεις-κλειδιά: | Καλώδιο ADSS |
| Δίκτυο: | 4g, 3G | OEM: | Καλωσόρισμα |
| Αριθμός του οδηγού: | ≥ 10 | ||
| Επισημαίνω: | Διάταξη 4-96 ίνες,Αεροειδές καλώδιο ινών 100m,Ηλεκτρική εγκατάσταση αέρος με καλώδια οπτικών ινών |
||
Περιγραφή προϊόντων
ADSS-100M Αυτο-υποστηριζόμενο εναέριο καλώδιο οπτικών ινών
Επισκόπηση προϊόντος
Το καλώδιο ADSS (All-Dielectric Self-Supporting) είναι ένα μη μεταλλικό εναέριο καλώδιο που έχει σχεδιαστεί για άμεση εγκατάσταση μεταξύ πόλων ή πύργων χωρίς να απαιτείται χαλύβδινο σύρμα αγγελιοφόρων. Αυτή η σειρά υποστηρίζει ανοίγματα 100 μέτρων και διατίθεται σε αριθμούς ινών 4, 6, 12, 24, 48 ή 96 ινών. Διαθέτοντας μια χαλαρή δομή λωρίδας σωλήνα με πλήρως διηλεκτρικά υλικά και χωρίς μεταλλικά εξαρτήματα, είναι ιδανικό για γραμμές μεταφοράς υψηλής τάσης και τηλεπικοινωνιακές εναέριες εφαρμογές.
Χαρακτηριστικά οπτικών ινών (G.652D)
| Κατηγορία | Είδη | Μονάδα | Πριν από την καλωδίωση | Μετά από καλώδιο |
|---|---|---|---|---|
| Οπτικά Χαρακτηριστικά | Εξασθένηση στα 1310 nm | dB/km | ≤ 0,34 | ≤ 0,38 |
| Εξασθένηση στα 1550 nm | dB/km | ≤ 0,21 | ≤ 0,28 | |
| Μηδενικό μήκος κύματος διασποράς | nm | 1300~1324 | ||
| Μηδενική κλίση διασποράς | ps/(nm²*km) | ≤ 0,092 | ||
| Μήκος κύματος αποκοπής καλωδίου λcc | nm | ≤ 1260 | ||
| Συντελεστής διασποράς 1550nm | ps/(nm*km) | ≤ 18 | ||
| Συντελεστής διασποράς 1625nm | ps/(nm*km) | ≤ 22 | ||
| PMD Maximum Individual Fiber | ps/√km | ≤ 0,1 | ||
| Γεωμετρικά Χαρακτηριστικά | Διάμετρος πεδίου λειτουργίας (MFD) στα 1310 nm | μm | 8,7~9,5 | |
| Διάμετρος πεδίου λειτουργίας (MFD) στα 1550 nm | μm | 9,8~10,8 | ||
| Ομαδικός Δείκτης Διάθλασης στα 1310 nm | / | 1.466 | ||
| Ομαδικός Δείκτης Διάθλασης στα 1550 nm | / | 1.467 | ||
| Διάμετρος επένδυσης | μm | 125 ± 0,7 | ||
| Διάμετρος επίστρωσης | μm | 235-250 | ||
| Σφάλμα ομοκεντρικότητας πυρήνα/επένδυσης | μm | ≤ 0,6 | ||

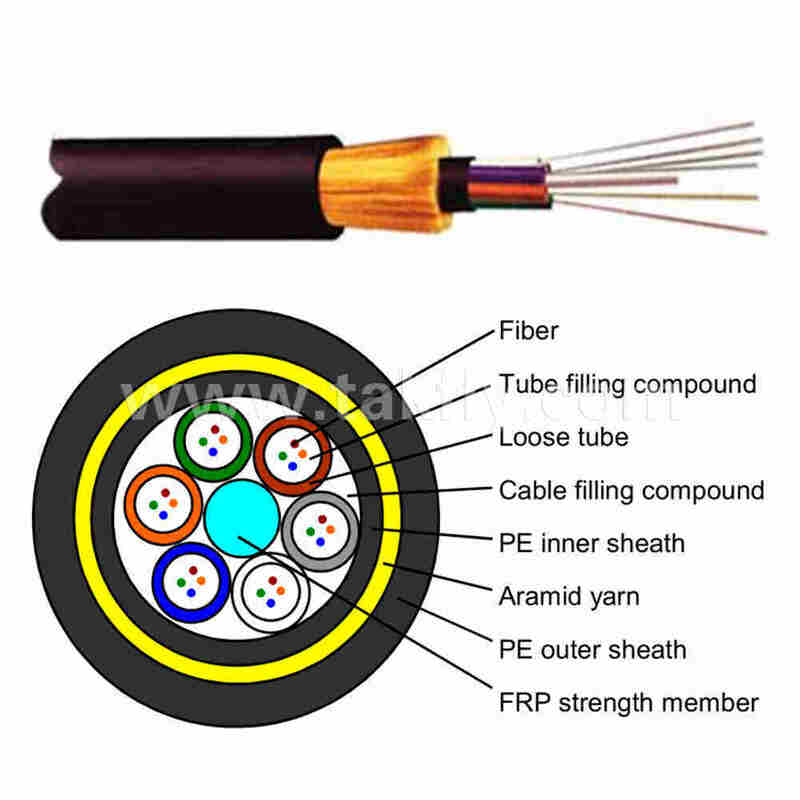

Παράμετροι Κατασκευής Καλωδίων & Απόδοσης
| Είδη | Περιγραφές |
|---|---|
| Κατηγορία οπτικών ινών | G652D |
| Μετρήσεις φυτικών ινών | 24 | 48 | 96 |
| Δομή | 1+6 | 1+8 |
| Υλικό CSM | FRP |
| Χαλαρό υλικό σωλήνα | PBT |
| Υλικό που εμποδίζει το νερό | Νήματα και ταινία που εμποδίζουν το νερό |
| Peripheral Strength Member | Αραμιδικά νήματα |
| Υλικό εξωτερικού περιβλήματος | MDPE (Μαύρο) |
| Διάμετρος καλωδίου (mm) | 9,5 | 10,0 | 11.8 |
| Βάρος (KG/KM) | 70 | 75 | 110 |
| Μέγιστη επιτρεπόμενη εφελκυσμό (N) | 2700 |
| Άνοιγμα (m) | 100 |
| Θερμοκρασία λειτουργίας | -40℃ έως +70℃ |
Προδιαγραφές συσκευασίας και τυμπάνου
- Μήκος συσκευασίας: 2,0 ~ 4,0 km ανά τύμπανο
- Τύπος τυμπάνου: Ξύλινο σύνθετο τύμπανο, τύπου εξαγωγής
- Υποκαπνισμός: Αναφορά και σφραγίδα παρέχονται όταν χρειάζεται
Σήμανση καλωδίου
Το εξωτερικό περίβλημα εκτυπώνεται με inkjet κάθε μέτρο με έτος κατασκευής, τύπο καλωδίου, αριθμό ινών και σήμανση μήκους. Προσαρμοσμένη σήμανση διαθέσιμη ανά απαιτήσεις πελάτη.
Εφαρμογές
- Εναέρια επικοινωνία σε γραμμές μεταφοράς υψηλής τάσης (10kV ~ 220kV)
- Ιδιωτικά δίκτυα αυτοματισμού συστημάτων ισχύος
- Κορυφή δικτύου μητροπολιτικής περιοχής και συνδέσεις πρόσβασης
- Εγκαταστάσεις μεγάλης έκτασης σε ποτάμια ή κοιλάδες
- Ευρυζωνική πρόσβαση σε αγροτικές και ορεινές περιοχές
Συμμόρφωση με τα πρότυπα
- DL/T 788-2016 (Βιομηχανία ηλεκτρικής ενέργειας)
- YD/T 980-2002 (Βιομηχανία τηλεπικοινωνιών)
- IEC 60794-4
- IEEE 1222
- Telcordia GR-20
Πληροφορίες Παραγγελίας
| Μοντέλο | Καταμέτρηση ινών | Σπιθαμή | Υλικό θήκης | Τυπική Εφαρμογή |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 μ | MDPE | Γραμμές / διανομή χαμηλής τάσης |
| ADSS-100M-6X | 6 | 100 μ | MDPE | Γραμμές / διανομή χαμηλής τάσης |
| ADSS-100M-12X | 12 | 100 μ | MDPE | Γραμμές μέσης τάσης |
| ADSS-100M-24X | 24 | 100 μ | MDPE | Γραμμές υψηλής τάσης |
| ADSS-100M-48X | 48 | 100 μ | MDPE | Γραμμές υψηλής τάσης / EHV |
| ADSS-100M-96X | 96 | 100 μ | MDPE | Επικοινωνίες κορμού |
Για πλήθος ινών 4/6/12, δώστε κωδικό χρώματος ινών και χαλαρή διαμόρφωση σωλήνα κατά την παραγγελία. Το εργοστάσιο θα σχεδιάσει ανάλογα.
Συχνές Ερωτήσεις
Είστε κατασκευαστής;
Ναι, είμαστε κατασκευαστής και πάροχος ολοκληρωμένων λύσεων FTTH και κέντρου δεδομένων στο Shenzhen της Κίνας, που ιδρύθηκε το 2000.
Ποιο είναι το MOQ σας;
Το MOQ μπορεί να είναι 1 τεμάχιο, αλλά η τιμολόγηση γίνεται πιο ανταγωνιστική με μεγαλύτερες ποσότητες.
Μπορείτε να αναφέρετε την τιμή FOB;
Ναί. Παραδίδουμε αεροπορικώς (DHL, TNT, UPS, FEDEX) ή θαλάσσια για μεγάλες ποσότητες. Παρέχουμε ανταγωνιστικές λύσεις αποστολής με λεπτομέρειες μεταφοράς και χρόνου παράδοσης.
Πώς είναι η ποιότητά σας;
Η παραγωγή μας ακολουθεί τα πρότυπα IEC και ευρωπαϊκά πρότυπα με πιστοποιήσεις CE, ISO, RoHS, CPR και ANATEL. Όλα τα προϊόντα ελέγχονται 100% πριν από την παράδοση.
Ποιος είναι ο χρόνος παράδοσης;
Εξαρτάται από την ποσότητα και τα προϊόντα. Καλώδια εμπλάστρου οπτικών ινών: 2-3 εργάσιμες ημέρες για έως και 5000 τεμάχια. Διαθέτουμε τακτικά προϊόντα και χειριζόμαστε επείγουσες παραγγελίες.
Ποια είναι η εγγύησή σας;
Εγγύηση 1 έτους για patch cords (μη τεχνητή ζημιά). Για τεχνητές ζημιές, παρέχουμε δωρεάν επισκευή με τον πελάτη καλύπτοντας τα έξοδα μεταφοράς.
Ποια είναι η συσκευασία σας;
Διεθνές πρότυπο πακέτο εξαγωγής. Προσαρμοσμένη εκτύπωση λογότυπου διαθέσιμη κατόπιν αιτήματος πριν από την προσφορά.
Μπορείτε να προσφέρετε OEM/ODM;
Ναι, όλα τα προϊόντα δέχονται OEM/ODM. Μπορούμε να υπογράψουμε Συμφωνίες Εμπιστευτικότητας.
Μπορώ να έχω ένα δείγμα;
Δωρεάν δείγματα διαθέσιμα για προϊόντα κάτω των 10 $. Ο αγοραστής πληρώνει το φορτίο πριν από την παράδοση.
Πώς μπορώ να παραγγείλω;
- Στείλτε αίτημα με λεπτομέρειες και ποσότητα προϊόντος
- Παρέχουμε προσφορά με χρόνο παράδοσης
- Επιβεβαιώστε την προσφορά και λάβετε PI με τραπεζικά στοιχεία
- Η παραγωγή ξεκινά μετά την πληρωμή
- Επιβεβαιώστε τον παραλήπτη πριν από την παράδοση
- Λάβετε τον αριθμό παρακολούθησης μετά την αποστολή
Ποιος είναι ο όρος πληρωμής σας;
T/T, Western Union, Paypal, MoneyGram. Για μεγάλα ποσά: 50% κατάθεση, 50% υπόλοιπο πριν από την παράδοση. Ταιριάζουμε με τις ανταγωνιστικές τιμές της αγοράς.
