FTTH Field-Assembled TK-FC-SCU/A-H001 Mechanical Fiber Optic Connector-Fiber embedded Tech - TK-FC-SCU/A-H001
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | TK-FC-SCU/A-H001 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δυτική Ένωση, T/T, /Paypal |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | FTTH Field-Assembled TK-FC-SCU/A-H001 Mechanical Fiber Optic Connector-Fiber embedded Tech - TK-FC-S | Πεδίο καλωδίων: | Φ3,0 mm & Ф2,0 mm Ф0,9 αόρατο καλώδιο |
|---|---|---|---|
| Μέγεθος: | 46*9*8mm | Τρόπος: | SM |
| Εισάγω απώλεια: | ≤ 0,3dB ((1310nm & 1550nm), Max ≤ 0,5dB | Απώλεια επιστροφής:: | ≥50dB για UPC, ≥55dB για APC |
| Αντοχή εφελκυσμού:: | > 30 N/2 λεπτά | Θερμοκρασία λειτουργίας: | -40°C~+85°C |
| Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα | ||
| Επισημαίνω: | Μηχανικός σύνδεσμος οπτικών ινών FTTH,σύνδεσμος οπτικών ινών συναρμολογημένος στο πεδίο,σύνδεσμος τεχνολογίας ενσωματωμένος σε ίνες |
||
Περιγραφή προϊόντων
FTTH Field-Assembled TK-FC-SCU/A-H001 Μηχανικός σύνδεσμος οπτικών ινών
Το TAKFLY Mechanical Field-Mountable Fiber Optic Connector (FMC) απλοποιεί τις συνδέσεις ινών χωρίς να απαιτείται εξοπλισμός σύντηξης. Αυτός ο σύνδεσμος γρήγορης συναρμολόγησης χρειάζεται μόνο τυπικά εργαλεία προετοιμασίας ινών: απογυμνωτή καλωδίων και κοπτικό ινών.
Επισκόπηση προϊόντος
Ο σύνδεσμος χρησιμοποιεί τεχνολογία Fiber Pre-Embedded Technology με ανώτερο κεραμικό δακτύλιο και αυλάκι V από κράμα αλουμινίου. Ο διαφανής σχεδιασμός του πλαϊνού καλύμματος επιτρέπει την οπτική επιθεώρηση. Συμβατό με καλώδιο drop και καλώδιο εσωτερικού χώρου. Διαστάσεις: 46×9×8mm
Εφαρμογές
- Συνδέσεις γραφείου περιβάλλοντος LAN
- Υποδομή δικτύου οπτικής πρόσβασης
- Εφαρμογές Fiber to the Subscriber (FTTX).
- Patch panels και πλαίσια διανομής
- Άμεσος τερματισμός εξοπλισμού
- Ανάπτυξη δικτύου FTTx
- Ανακατασκευή καλωδίωσης δωματίου οπτικού εξοπλισμού
- Μετασχηματισμός δωματίου δεδομένων
Βασικά Χαρακτηριστικά
- Εργοστασιακά τοποθετημένο στέλεχος ινών για άμεση χρήση
- Δεν απαιτείται εποξειδικό ή γυάλισμα
- Γρήγορος και εύκολος τερματισμός ινών πεδίου
- Εξαλείφει το υπερβολικό μήκος του καλωδίου και την αποθήκευση των ματιών της πλεξίδας
- Οικονομική λύση εγκατάστασης
- Χαμηλή απώλεια εισαγωγής και απώλεια οπίσθιας ανάκλασης
- Εξαιρετικά εύκολη διαδικασία λειτουργίας
- Σύντομος χρόνος λειτουργίας - περίπου 15 δευτερόλεπτα
Τεχνικές Προδιαγραφές
| Παράμετρος | Προσδιορισμός |
|---|---|
| Εύρος καλωδίου | Φ3,0 mm & Ф2,0 mm Ф0,9 αόρατο καλώδιο |
| Μέγεθος | 46*9*8 χλστ |
| Διάμετρος ινών | 125μm (652 & 657) |
| Διάμετρος επίστρωσης | 900μm |
| Τρόπος | SM |
| Χρόνος Λειτουργίας | Περίπου 4 λεπτά (εξαιρουμένης της προρύθμισης ινών) |
| Απώλεια εισαγωγής | ≤0,3dB (1310nm & 1550nm), Μέγ. ≤0,5dB |
| Απώλεια επιστροφής | ≥50dB για UPC, ≥55dB για APC |
| Ποσοστό επιτυχίας | > 98% |
| Επαναχρησιμοποιήσιμοι Χρόνοι | > 10 φορές |
| Σφίξτε την αντοχή των γυμνών ινών | > 3 Ν |
| Αντοχή εφελκυσμού | > 30 N/2 min |
| Εύρος Θερμοκρασίας | -40°C έως +85°C |
| Ηλεκτρονική δοκιμή αντοχής εφελκυσμού (20 N) | IL ≤ 0,3dB |
| Μηχανική αντοχή (500 φορές) | IL ≤ 0,3dB |
| Δοκιμή πτώσης (δάπεδο από σκυρόδεμα 4 μέτρων) | IL ≤ 0,3dB |
Σχετικές Λύσεις
Εύκολος σύνδεσμος λειτουργίας άμεσα συμβατός με συσκευές ONU, με αντοχή στερέωσης άνω των 5 kg. Χρησιμοποιείται ευρέως σε έργα επανάστασης δικτύου FTTH, μειώνοντας τη χρήση πρίζας και προσαρμογέα ενώ παράλληλα εξοικονομείται κόστος έργου.
Με 86 τυπική υποδοχή και προσαρμογέα, επιτρέπει τη σύνδεση μεταξύ καλωδίου πτώσης και καλωδίου patch. Η τυπική πρίζα 86 παρέχει πλήρη προστασία μέσω του μοναδικού σχεδιασμού.
Ισχύει για συνδέσεις με καλώδιο εσωτερικού χώρου με δυνατότητα τοποθέτησης στο πεδίο, μετασχηματισμό καλωδίου μπαλωμάτων με κοτσίδα, καλώδιο patch και δωμάτιο δεδομένων. Άμεσα συμβατό με συγκεκριμένες συσκευές ONU.

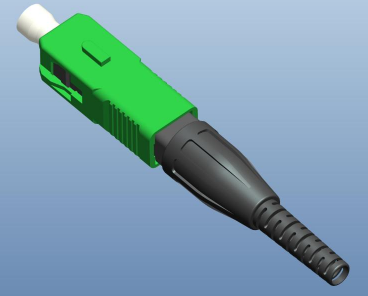

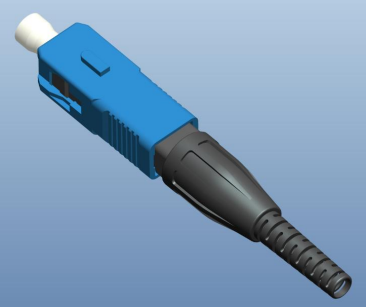

Εικόνα προϊόντος
Γιατί να επιλέξετε το TAKFLY;
- 26+ χρόνια εμπειρία στην κατασκευή προϊόντων οπτικών ινών
- 450+ εργάτες συναρμολόγησης με 3+ χρόνια εμπειρία
- 10+ Μηχανικοί Ε&Α αφοσιωμένοι στην καινοτομία
- 16 η Γερμανία εισήγαγε Μηχανήματα Έγχυσης και 16 Γραμμές Παραγωγής
- 30+ μηχανές δοκιμών: όργανα δοκιμών OTDR, 3D, VFL, IL&RL, δοκιμαστές αντοχής στην τάση, ελεγκτές αντίστασης σύνθλιψης, δοκιμαστές μετρητών ισχύος, ελεγκτές φωτός
- Αποδεκτή επωνυμία OEM
- Συμμετοχή σε παγκόσμια έκθεση: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Ποιοτικός έλεγχος
- Επιθεώρηση εισερχόμενης πρώτης ύλης πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωτικοί μισοτελειωμένοι έλεγχοι παραγωγής
- Ολοκληρώστε την επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία
- Επιτόπιοι έλεγχοι πριν από την αποστολή για να διασφαλιστεί η ποιότητα
Πληροφορίες Παράδοσης
Δείγματα: 1-3 εργάσιμες ημέρες
Παραγγελία μαζικής παραγωγής: 3-7 εργάσιμες ημέρες
Συσκευασία: Πλαστική σακούλα, χαρτοκιβώτιο και παλέτα διαθέσιμα ανά αίτημα
Συχνές Ερωτήσεις
Ε1: Πώς μπορώ να λάβω τον κατάλογο και τον τιμοκατάλογο σας;
A1: Δώστε το email ή τα στοιχεία επικοινωνίας σας μέσω του ιστότοπού μας για κατάλογο και τιμές.
Ε2: Μπορώ να διαπραγματευτώ τις τιμές;
A2: Ναι, εξετάζουμε εκπτώσεις για πολλαπλά φορτία εμπορευματοκιβωτίων μικτών εμπορευμάτων.
Ε3: Πόσα θα είναι τα έξοδα αποστολής;
A3: Τα έξοδα αποστολής εξαρτώνται από το μέγεθος και τη μέθοδο αποστολής. Παρέχουμε προσφορές κατόπιν αιτήματος.
Ε4: Μπορώ να σας επισκεφτώ;
A4: Ναι, το εργοστάσιό μας βρίσκεται στο Shenzhen της Κίνας. Επικοινωνήστε μαζί μας για να προγραμματίσετε ένα ραντεβού.
Ε5: Τι γίνεται εάν υπάρχει πρόβλημα ποιότητας όταν παίρνουμε τα αγαθά;
A5: Εάν προκύψουν προβλήματα ποιότητας, παρέχετε φωτογραφίες για αναφορά. Το τμήμα QC μας θα διερευνήσει και θα παρέχει λύσεις ενώ θα εφαρμόσει μελλοντικές βελτιώσεις ποιότητας.
Ε6: Ποιοι είναι οι όροι συσκευασίας σας;
A6: Η τυπική συσκευασία περιλαμβάνει κουτί κυψέλης και χαρτοκιβώτια. Προσαρμοσμένη συσκευασία διαθέσιμη ανάλογα με τις απαιτήσεις του πελάτη.
Ε7: Ποιοι είναι οι όροι πληρωμής σας;
A7: T/T 30% κατάθεση, 70% υπόλοιπο πριν από την παράδοση. Παρέχουμε φωτογραφίες προϊόντων και συσκευασίας πριν από την τελική πληρωμή.
Ε8: Ποιοι είναι οι όροι παράδοσης;
A8: EXW, FOB, CFR, CIF, DDU διαθέσιμα.
Ε9: Τι λέτε για τον χρόνο παράδοσής σας;
A9: Γενικά 5-7 εργάσιμες ημέρες μετά τη λήψη της προκαταβολής. Ο συγκεκριμένος χρόνος εξαρτάται από τα είδη και την ποσότητα παραγγελίας.
Q10: Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
A10: Ναι, μπορούμε να παράγουμε με βάση τα δείγματα ή τα τεχνικά σας σχέδια.
