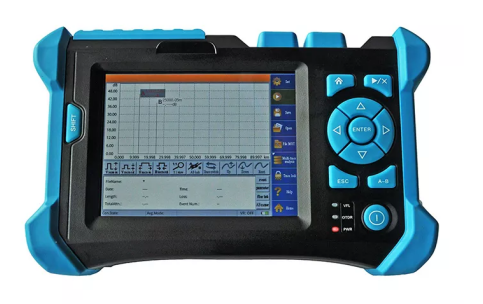

Ανακλαστικό μέτρο οπτικού τομέα χρόνου | Εξοπλισμός δοκιμών OTDR | Ισχυρή απόδοση & ευκολότερη λειτουργία & αποτελεσματική εργασία
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Οπτικό ανάκλημα πεδίου χρόνου |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δυτική Ένωση, T/T, /Paypal |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | Ανακλαστικό μετρητή οπτικού πεδίου χρόνου | Εξοπλισμός δοκιμών OTDR | Ισχυρή απόδοση & ευκολότερ | Μήκος κύματος: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Οπτική διεπαφή: | FC/UPC (Ο υπολογιστής και το APC είναι επιλέξιμα) | Διεπαφή δεδομένων: | Διασύνδεση USB, διασύνδεση κάρτας SD |
| Θύρα επικοινωνίας: | USB | Μέγιστη απόσταση δοκιμής: | 3 χλμ |
| Θερμοκρασία λειτουργίας ((°C): | -10-50°C | Διάσταση (Υ x Π x Β): | 150 x 235 x 66 mm |
| Βάρος: | 1,5 κιλά | Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα |
| Επισημαίνω: | Εξοπλισμός ελεγκτή OTDR με εγγύηση,Ανακλαστικό μετρητή τομέα οπτικού χρόνου για οπτικές ίνες,ισχυρή απόδοση δοκιμαστή OTDR |
||
Περιγραφή προϊόντων
Ένα οπτικό αντανακλαστήρα χρονικού πεδίου (OTDR) είναι ένα κρίσιμο όργανο που χρησιμοποιείται για τον χαρακτηρισμό και τη δοκιμή των οπτικών ινών, βοηθώντας στον εντοπισμό σφαλμάτων, τη μέτρηση απωλειών, την ανίχνευση και την ανίχνευση της βλάβης.και να διασφαλίσει την ακεραιότητα των δικτύων οπτικών ινών.

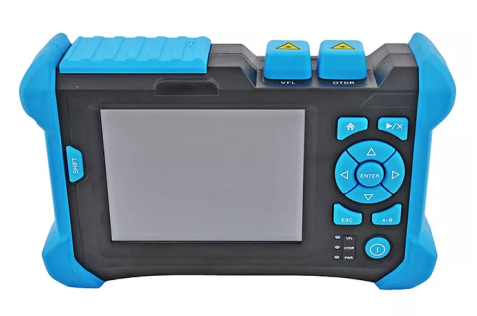

Οπτικό Αντανακλαστικό Χρονοδιαμέτρου
Σχεδιασμένα για να πληρούν τις απαιτήσεις μέτρησης για FTTx, Metropolitan Area Networks, Backbone Networks και άλλες εφαρμογές οπτικών δικτύων.

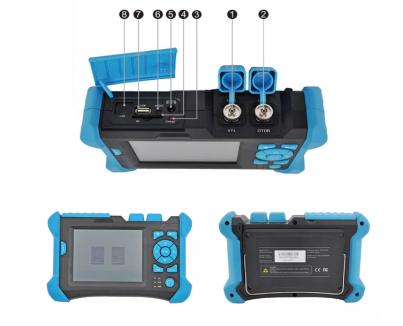

Οπτικές εφαρμογές αντανακλαστήρα χρονικού πεδίου
- Οπτική διεπαφή 1/VFL
- Οπτική διεπαφή 2/OTDR
- Δείκτης φόρτισης
- Διασύνδεση κάρτας SD
- Διασύνδεση προσαρμογέα ρεύματος
- Διασύνδεση ακουστικών
- Διασύνδεση USB
- Διασύνδεση Ethernet
Οπτικά χαρακτηριστικά του αντανακλαστήρα χρονικού πεδίου
- Μεγάλη οθόνη αφής με πλήκτρα συντομεύσης για εύκολη λειτουργία
- Η μπαταρία πολυμερούς λιθίου μεγάλης χωρητικότητας με παρατεταμένες ώρες εργασίας
- Ευφυής δοκιμή με απλή λειτουργία και ισχυρή λειτουργικότητα
- Μέσα κάρτας μνήμης + κάρτας SD με εκτεταμένη χωρητικότητα αποθήκευσης ίχνη
- Ικανές να πληρούν τις απαιτήσεις δοκιμής FTTx
- Διαθέσιμες πολλαπλές επιλογές μήκους κύματος
- Σχεδιασμός στερεού περιβλήματος με προστασία κατά της σκόνης και των κρούσεων
Τεχνικές προδιαγραφές
| μήκος κύματος (nm) | Καθαρό νερό | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Δυναμικό εύρος (dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Διάμετρος παλμού (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Ζώνη τυφλής παρακολούθησης εκδηλώσεων | 10 | ≤ 1.8 | ||
| Άγρια ζώνη εξασθένισης (m) | 20 | ≤ 10 | ||
| Εμφάνιση | 5Εικονική οθόνη LCD 0,6 ιντσών | |||
| Γραμμικότητα (dB / dB) | ±0.05 | |||
| Οριακό όριο απώλειας (dB) | 0.05 | |||
| Αναλογία ανάλυσης απώλειας (dB) | 0.01 | |||
| Αναλογία ανάλυσης δειγματοληψίας (m) | 0.125 έως 8 | |||
| Σημείο δειγματοληψίας | 32 χιλιάδες | |||
| Ασφάλεια απόστασης (m) | ±(1 m + 5 x 10 x απόσταση + διάστημα δειγματοληψίας) | |||
| Απόσταση εμβέλειας (χλμ) | 0.3 έως 180 | |||
| Τυπική διάρκεια ανανέωσης σε πραγματικό χρόνο | 0.2 | |||
| Δυνατότητα μνήμης ιχνηλασίας | Πίνακας SD (4G), > 10000 τεμάχια | |||
| Διάρκεια της μέτρησης | Ορίζεται από τον χρήστη. Επιλέξιμα είναι 5sec, 10sec, 15sec, 30sec, 1min, 2min και 3min | |||
Γενικές προδιαγραφές
| Μέγεθος (H x W x D) | 150 x 235 x 66 χιλιοστά |
|---|---|
| Βάρος | 1.5 κιλά |
| Θερμοκρασία | Θερμοκρασία λειτουργίας -10°C έως 50°C Θερμοκρασία μνήμης -40°C έως 70°C |
| Σχετική υγρασία | 0% έως 95% (μη συμπύκνωση) |
| Ηλεκτρική τροφοδοσία | Η μπαταρία λιθίου, διάρκεια συνεχούς εργασίας ≥ 8 ώρες |
Κατηγορία διεπαφής
| Οπτική διεπαφή | FC/UPC (PC και APC είναι επιλέξιμες) |
|---|---|
| Διασύνδεση δεδομένων | Διασύνδεση USB, διασύνδεση κάρτας SD |
Ορατός προσανατολισμός αστοχίας VFL
| Διάστημα κύματος | 650nm |
|---|---|
| Δύναμη εξόδου (dBm) | ≥ -3 |
| Μέγιστη απόσταση δοκιμής | 3 χιλιόμετρα |
Ικανότητες μετρητών OTDR
- Τρόπος αυτόματης μέτρησης: αυτόματη ρύθμιση παραμέτρων, αποθήκευση δεδομένων ιχνηλασίας και ανάλυση
- Τρόπος μέτρησης πολλαπλών μήκων κύματος: ανάλυση της εξασθένισης των ινών σε διαφορετικά μήκη κύματος
- Λειτουργία σταθεροποίησης ίχνη: Σύγκριση ίχνη στην ίδια οθόνη για εγκατάσταση πολυπυρηνικών ινών
- Λειτουργία ανάλυσης πολλαπλού μήκους κύματος: Σύγκριση και ανάλυση αρχείων ιχνηλασίας
- Δοκιμασία FTTx σε απευθείας σύνδεση με αναγνώριση διαχωριστή και τελικής ινών
- Μεγάλης χωρητικότητας επαναφορτιζόμενη μπαταρία ιόντων λιθίου με χρόνο αναμονής άνω των 8 ωρών
- Μορφή αρχείου Bellcore (.sor) με αποθήκευση για πάνω από 10.000 ίχνη
- Αναγνώριση φωτός επικοινωνίας για την προστασία του εξοπλισμού
- Ανίχνευση της κατάστασης σύνδεσης για την παρακολούθηση της κατάστασης των οργάνων
- Ευέλικτη εναλλαγή μεταξύ των τρόπων μέτρησης σε πραγματικό χρόνο και των μέσων τρόπων μέτρησης
Λογισμικό PC OTDR Traces Manager
- Ικανότητες χονδρικής τροποποίησης και εκτύπωσης σε παρτίδες
- Προσαρμόσιμη δημιουργία εκθέσεων δοκιμών
- Πολλαπλές μεθόδους εκτύπωσης: μονοσελίδα, μονοπαρακολούθηση, παρτίδα, πολλαπλές μορφές, πολλαπλές μορφές κυμάτων
- Προσαρμοσμένες επιλογές εκτύπωσης και ρύθμιση σελίδας
- Σύγκριση διαφορών μορφής κύματος για ανάλυση αλλαγών παραμέτρων
Οπτικό αντανάκλατρο χρονικού πεδίου
Γιατί να επιλέξετε την TAKFLY;
- 26+ χρόνια εμπειρία στην κατασκευή προϊόντων οπτικών ινών
- 450+ εργάτες συναρμολόγησης με 3+ χρόνια εμπειρίας
- 10+ Μηχανικοί Ε&Α αφοσιωμένοι στην καινοτομία
- 16 Γερμανία εισήγαγε μηχανές ένεσης και 16 γραμμές παραγωγής
- 30+ μηχανές δοκιμών, συμπεριλαμβανομένων των οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Δέχεται το σήμα OEM
- Συμμετοχή σε παγκόσμιες εκθέσεις: OFC, ECOC, CommunicAsia και άλλα
Έλεγχος ποιότητας
- Επιθεώρηση εισερχόμενης πρώτης ύλης πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωμένοι έλεγχοι της ημιτελούς παραγωγής
- Πλήρης επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία
- Ελέγχοι σε τόπο πριν από την αποστολή για την εξασφάλιση της ποιότητας
Πληροφορίες παράδοσης
Δείγματα:1-3 εργάσιμες ημέρες
Τάξη μαζικής παραγωγής:3-7 εργάσιμες ημέρες
Συσκευή:Πλαστικές σακούλες, χαρτόνια και παλέτες διαθέσιμα κατόπιν αιτήματος
