Οπτικό Διάταγμα Χρόνου Αντανακλαστικό Κεφάλαιο Εκτόξευσης.
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Οπτικό ανάκλημα πεδίου χρόνου |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δυτική Ένωση, T/T, /Paypal |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | Ανακλαστικό μετρητή οπτικού πεδίου χρόνου | Εξοπλισμός δοκιμών OTDR | Ισχυρή απόδοση & ευκολότερ | Τύποι ινών: | G652D, G657A, OM1, OM2, OM3, OM4 |
|---|---|---|---|
| Υλικό: | SR Πολυπροπυλένιο | Χρώμα: | Κίτρινος |
| Τύπος σύνδεσης: | SC/LC/FC/ST | Μήκος ινών (μ): | 100 έως 2000 (μέγιστο) |
| Θερμοκρασία λειτουργίας ((°C): | -40-85°C | Διάσταση (Υ x Π x Β): | 24,8 εκ. x 14,1 εκ. x 6,7 εκ |
| Βάρος: | 0,75 κιλά | Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα |
| Επισημαίνω: | Οπτικό καλώδιο εκτόξευσης αντανακλαστήρα χρονικού πεδίου,Εργαλειοθήκη οπτικών ινών με εγγύηση,Αποτελεσματική εργασία με καλώδιο εκτόξευσης OTDR |
||
Περιγραφή προϊόντων

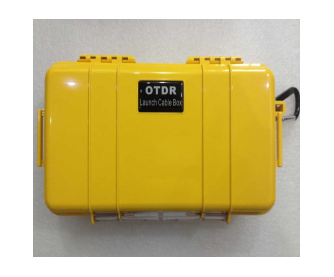

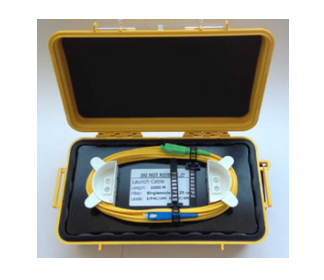

OTDR Launch Cable Box
Σχεδιασμένο για να βοηθά στη δοκιμή του καλωδίου οπτικών ινών κατά τη χρήση ενός ανακλαστικού μέτρου οπτικού χρόνου (OTDR), αυτό το κουτί καλωδίου εκκίνησης προσφέρει ισχυρή απόδοση, ευκολότερη λειτουργία και αποτελεσματική ροή εργασίας.
Επισκόπηση προϊόντος
Το OTDR Launch Fiber Box χρησιμοποιείται με ανακλαστικά μετρητή οπτικού χρόνου τομέα (OTDR) για να ελαχιστοποιήσει τις επιπτώσεις του παλμού εκκίνησης του OTDR στην αβεβαιότητα μέτρησης. Διατίθεται σε διαφορετικές διαμορφώσεις και μήκη ινών για να ταιριάζει σε διάφορες απαιτήσεις δοκιμών.
Πρότυπα Συμμόρφωσης
- ITU-T G652.D, G656.A
- ITU-T G651.1 OM1, OM2, OM3, OM4
- IEC60793-2-10 τύπου A1a.1/A1b OM1/OM2
- Τύπος A1a.2 OM3, τύπος A1a.3 OM4
- Telcordia (πρώην Bellcore) GR-326-CORE
- Συμμορφούμενη με RoHS Οδηγία 2011/65/ΕΕ
Εφαρμογές
- Χρήση ως καλώδιο εκκίνησης/λήψης OTDR
- Δοκιμάστε την απώλεια συνδέσμου με OTDR
- Μετρήστε την απώλεια εισαγωγής και την ανάκλαση του συνδετήρα κοντινού/μακριού άκρου
- Καταστολέας παλμών για την πρώτη ανάκλαση στην αρχή μιας ίνας
Βασικά Χαρακτηριστικά
- Τυπικά κουτιά μαζί με προσαρμοσμένες διαμορφώσεις για εφαρμογές OTDR
- Συμπαγής και στιβαρή συσκευασία
- Φορητό για χρήση στο πεδίο
- Αποτρέπει τη φθορά των ινών και εξασφαλίζει ακριβή αποτελέσματα
- Σύνθετο μάνδαλο για θετική στεγανοποίηση και εύκολο άνοιγμα με δυνατότητα ασφάλισης
- Ανθεκτικό στο νερό και τη σκόνη για χρήση σε διάφορα περιβάλλοντα
- Η θήκη μπορεί να φιλοξενήσει έως και 2.000 μέτρα ινών
- Αυτόματη βαλβίδα εξαέρωσης για αλλαγές σε υψόμετρο και θερμοκρασία
Τεχνικές Προδιαγραφές
| Μηχανικά & Περιβαλλοντικά Χαρακτηριστικά | |
|---|---|
| Διάσταση | 24,8 εκ. x 14,1 εκ. x 6,7 εκ |
| Υλικό | SR Πολυπροπυλένιο |
| Χρώμα | Κίτρινος |
| Βάρος | 0,75 κιλά |
| Συσκευασία | Ανθεκτική, σκληρή θήκη μεταφοράς |
| Θερμοκρασία αποθήκευσης | -40 έως +85°C |
| Χαρακτηριστικά Fiber & Connector | |
| Τύποι ινών | G652D, G657A, OM1, OM2, OM3, OM4 |
| Μήκος ινών (m) | 100 έως 2000 (μέγιστο) |
| Μήκος μολύβδου | 2/3 μέτρα, buffer 3mm |
| Τυπική απώλεια | <0,5dB @ 1310 για 1000 μέτρα |
| Τύπος σύνδεσης | SC/LC/FC/ST |
| Στίλβωση | PC, UPC, APC |
| Απώλεια επιστροφής* | UPC>=50dB, APC>=60dB, PC>=35dB |
| Επαναληψιμότητα (dB) | <=0,2 (1000 φορές) |
| Ανταλλάξιμη (dB) | <=0,2 |
Πληροφορίες Παραγγελίας
OTDR-ABCD
A για υποδοχή εισόδου | B για υποδοχή εξόδου | C για λειτουργία οπτικών ινών | Δ για μήκος
Για παράδειγμα: OTDR-SC-FCA-SM-1KM; 1KM SM, SC στο καλώδιο I/P, FC/APC στο καλώδιο O/P
Γιατί να επιλέξετε το TAKFLY;
- 26+ χρόνια εμπειρία στην κατασκευή προϊόντων οπτικών ινών
- 450+ εργάτες συναρμολόγησης με 3+ χρόνια εμπειρία
- 10+ Μηχανικοί Ε&Α αφοσιωμένοι στην καινοτομία
- 16 η Γερμανία εισήγαγε Μηχανήματα Έγχυσης και 16 Γραμμές Παραγωγής
- 30+ μηχανήματα δοκιμών συμπεριλαμβανομένων οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Αποδεκτή επωνυμία OEM
- Συμμετοχή σε παγκόσμια έκθεση: OFC, ECOC, CommunicAsia και άλλα
Ποιοτικός έλεγχος
- Επιθεώρηση εισερχόμενης πρώτης ύλης πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωτικοί μισοτελειωμένοι έλεγχοι παραγωγής
- Ολοκληρώστε την επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία
- Επιτόπιοι έλεγχοι πριν από την αποστολή για να διασφαλιστεί η ποιότητα
Πληροφορίες Παράδοσης
Δείγματα:1-3 εργάσιμες
Παραγγελία μαζικής παραγωγής:3-7 εργάσιμες
Συσκευασία:Πλαστική σακούλα, χαρτοκιβώτιο και παλέτα διαθέσιμα ανά αίτημα
Συχνές Ερωτήσεις
Ε1: Πώς μπορώ να λάβω τον κατάλογο και τον τιμοκατάλογο σας;
A1: Δώστε το email ή τα στοιχεία επικοινωνίας σας μέσω του ιστότοπού μας για κατάλογο και τιμές.
Ε2: Μπορώ να διαπραγματευτώ τις τιμές;
A2: Ναι, εξετάζουμε εκπτώσεις για πολλαπλά φορτία εμπορευματοκιβωτίων μικτών εμπορευμάτων.
Ε3: Πόσα θα είναι τα έξοδα αποστολής;
A3: Τα έξοδα αποστολής εξαρτώνται από το μέγεθος και τη μέθοδο αποστολής. Παρέχουμε προσφορές κατόπιν αιτήματος.
Ε4: Μπορώ να σας επισκεφτώ;
A4: Ναι, το εργοστάσιό μας βρίσκεται στο Shenzhen της Κίνας. Επικοινωνήστε μαζί μας για να προγραμματίσετε ένα ραντεβού.
Ε5: Τι γίνεται εάν υπάρχει πρόβλημα ποιότητας όταν παίρνουμε τα αγαθά;
A5: Εάν προκύψουν προβλήματα ποιότητας, παρέχετε φωτογραφίες για αναφορά. Το τμήμα QC μας θα διερευνήσει και θα παρέχει λύσεις ενώ θα εφαρμόσει μελλοντικές βελτιώσεις ποιότητας.
Ε6: Ποιοι είναι οι όροι συσκευασίας σας;
A6: Η τυπική συσκευασία περιλαμβάνει κουτί κυψέλης και χαρτοκιβώτια. Προσαρμοσμένη συσκευασία διαθέσιμη ανάλογα με τις απαιτήσεις του πελάτη.
Ε7: Ποιοι είναι οι όροι πληρωμής σας;
A7: T/T 30% κατάθεση, 70% υπόλοιπο πριν από την παράδοση. Παρέχουμε φωτογραφίες προϊόντων και συσκευασίας πριν από την τελική πληρωμή.
Ε8: Ποιοι είναι οι όροι παράδοσης;
A8: EXW, FOB, CFR, CIF, DDU διαθέσιμα.
Ε9: Τι λέτε για τον χρόνο παράδοσής σας;
A9: Γενικά 5-7 εργάσιμες ημέρες μετά τη λήψη της προκαταβολής. Ο συγκεκριμένος χρόνος εξαρτάται από τα είδη και την ποσότητα παραγγελίας.
Q10: Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
A10: Ναι, μπορούμε να παράγουμε με βάση τα δείγματα ή τα τεχνικά σας σχέδια.
