Μετρητής οπτικής ισχύος PON | Για δίκτυα GPON /EPON και XGPON/ XGSPON
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Οπτικός μετρητής ισχύος PON |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δυτική Ένωση, T/T, MoneyGram/Paypal |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | Μετρητής οπτικής ισχύος PON | Για δίκτυα GPON /EPON και XGPON/ XGSPON | Ζώνη περασμάτων (NM): | 1470 nm ~ 1505 nm |
|---|---|---|---|
| Υλικό: | -40dBm～+10dBm | Isolation@1490/1550(dB): | >40dB |
| Τύπος σύνδεσηςΟπτική σύνδεση: | FC/SC/ST Εναλλάξιμος/2.5 γενικός προσαρμογέας | Τύπος ινών: | SM 9/125um |
| Θερμοκρασία λειτουργίας ((°C): | -10℃~60℃ | Βάρος: | 425g |
| Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα | ||
| Επισημαίνω: | Μετρητής οπτικής ισχύος PON για δίκτυα GPON,Οπτικός μετρητής ισχύος EPON με εγγύηση,Εργαλείο οπτικών ινών δικτύου XGSPON |
||
Περιγραφή προϊόντων

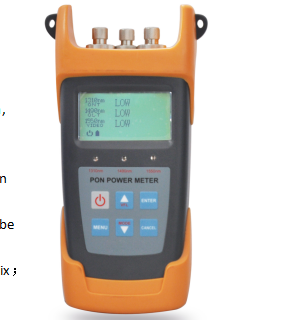

Μετρητής οπτικής ισχύος PON για δίκτυα GPON/EPON και XGPON/XGSPON
Ο οπτικός μετρητής ισχύος 10G XGS PON μπορεί να μετρά τις τιμές ισχύος των σημάτων ανοδικής και κατωδικής σύνδεσης στα δίκτυα GPON/EPON και XGPON/XGSPON,καθώς και μέτρηση του μήκους κύματος της ισχύος σήματος downlink σε 1490/1550/1577nm.
Επισκόπηση του προϊόντος
Σχεδιασμένο για εφαρμογές και συντήρηση FTTx, αυτό το μετρητή ισχύος ελέγχει και εκτιμά ταυτόχρονα φωνητικά, δεδομένα και σήματα βίντεο.Είναι ένα βασικό εργαλείο για την κατασκευή και τη συντήρηση έργων PON.
Εφαρμογές
- Χρήση ως καλώδιο εκτόξευσης/αποδοχής OTDR
- Απώλεια συνδέσμου δοκιμής με OTDR
- Μέτρηση της απώλειας εισαγωγής και της αντανάκλασης των κοντινών/απομακρυσμένων συνδέσεων
- Υποστείλτης παλμού για την πρώτη αντανάκλαση κατά την έναρξη της ινής
Βασικά χαρακτηριστικά
- Ταυτόχρονη μέτρηση και προβολή φωνητικών, δεδομένων και βιντεοσήμων στο BPON/EPON/GPON
- Ταυτόχρονη μέτρηση για τα τρία μήκη κύματος (1490nm, 1550nm, 1310nm)
- Μέτρηση λειτουργίας εκρήξεως 1310 nm άνω από το ρεύμα
- Σύνδεση λογισμικού υπολογιστή για τη ρύθμιση ορίων, τη μεταφορά δεδομένων και την βαθμονόμηση μήκους κύματος
- Πορτ USB επικοινωνίας για τη μεταφορά δεδομένων στον υπολογιστή
- Αποθηκεύει 1000 στοιχεία μέτρησης σε συσκευή ή υπολογιστή
- Οπτικός μετρητής ισχύος και VFL με μία θύρα (μοντέλο 3213A)
- Προαιρετική οθόνη στα κινέζικα/αγγλικά
- 10 διαφορετικά σύνολα κατώτατων ορίων με φωτεινές λάμπες κατάστασης (επιτυχία, προειδοποίηση, αποτυχία)
- Λειτουργία αυτόματης απενεργοποίησης 10 λεπτών (ενεργοποιήσιμη/ενεργοποιήσιμη)
- Εργονομικό σχεδιασμό κλειδιού με υψηλή ευαισθησία
- Σύνθετο, ελαφρύ σχέδιο
- Πολλαπλά μοντέλα για διαφορετικές λειτουργίες
Τεχνικές προδιαγραφές
Μονάδα PON
| Παράμετρος | Προδιαγραφές |
|---|---|
| 1310 Μέτρηση άνω της ροής | |
| Ζώνη διέλευσης (nm) | 1260nm ̇ 1360nm |
| Πεδίο μέτρησης (dBm) | -40 dBm+10 dBm |
| Δύναμη εξόδου (μέγιστη) | 15 dBm |
| Απομόνωση @1490/1550 (dB) | > 40dB |
| Λάθος μέτρησης κατάστασης εκρήξεως | < ± 0,5 dB |
| 1490 Μέτρηση κατωτέρω | |
| Ζώνη διέλευσης (nm) | 1470nm ̇ 1505nm |
| Πεδίο μέτρησης (dBm) | -40 dBm+10 dBm |
| Δύναμη εξόδου (μέγιστη) | 15 dBm |
| Απομόνωση @1310/1550 (dB) | > 40dB |
| 1550 Μέτρηση κατάντη | |
| Ζώνη διέλευσης (nm) | 1535nm ̇ 1570nm |
| Πεδίο μέτρησης (dBm) | -40 dBm+10 dBm |
| Δύναμη εξόδου (μέγιστη) | 25 dBm |
| Απομόνωση @1310/1490nm | > 40dB |
| Ακριβότητα μέτρησης | |
| Συνήθης αβεβαιότητα (dB) | ±0,5dB |
| Γραμμικότητα (dB) | ±0,1 dB |
| Απώλεια εισαγωγής (dB) | < 1,5 dB |
| Γενικές πληροφορίες | |
| Τύπος ανιχνευτή | ΙΝΓΑΑ |
| Οπτικός σύνδεσμος | FC/SC/ST Αντικατάστατος/2,5 καθολικός προσαρμογός |
| Τύπος ινών | SM 9/125um |
| Μονάδα μέτρησης | dB/dBm/xW |
| Ανάλυση (dB) | 00,01 dB |
| Δραστηριώδης τάση (V) | Συνεχή 3.3V ̇ 5,5V |
| Ηλεκτρική τροφοδοσία | 3pc 1.5V μπαταρία |
| Χρόνος συνεχούς λειτουργίας (h) | PON: 90h OPM: 100h VFL: 50h |
| Θερμοκρασία λειτουργίας (°C) | -10°C-60°C |
| Θέρμανση αποθήκευσης (°C) | -25°C ∼70°C |
| Βάρος (kg) | 425 g |
Σημείωση: Ο χρόνος λειτουργίας της μπαταρίας είναι για όλα τα όργανα που δεν ενεργοποιούν το πίσω φως, εάν το πίσω φως ενεργοποιηθεί ο χρόνος λειτουργίας θα συντομευθεί.
Τυπική οπτική μονάδα μετρητή ισχύος
| Παράμετρος | Προδιαγραφές |
|---|---|
| Ακριβότητα μέτρησης | |
| Συνήθης αβεβαιότητα (dB) | ±0,5dB |
| Γραμμικότητα (dB) | ±0,1 dB |
| Πεδίο μέτρησης (dBm) | -70 dBm+6 dBm |
| Γενικές πληροφορίες | |
| Μονάδα μέτρησης | dB/dBm |
| Ανάλυση (dB) | 00,01 dB |
| μήκος κύματος βαθμονόμησης (nm) | 1310/1490/1550/1625 |
| Τύπος ανιχνευτή | ΙΝΓΑΑ |
| Οπτικός σύνδεσμος | FC/SC/ST Αντικατάστατος/2,5 καθολικός προσαρμογός |
Μονάδα VFL
| Παράμετρος | Προδιαγραφές |
|---|---|
| Δύναμη εξόδου | > 0,5 mW |
| Διάστημα κύματος | 650nm |
| Οπτικός σύνδεσμος | FC/SC/ST Αντικατάστατος/2,5 καθολικός προσαρμογός |
| Τύπος ινών | ΜΜ/ΜΜ |
Τυπικό πακέτο
| Άρθρο | Περιγραφή | Ποσότητα |
|---|---|---|
| 1 | Δοκιμαστής PON | 1 μονάδα |
| 2 | Εγχειρίδιο χρήστη | 1 εκατ. |
| 3 | Διάταξη USB | 1 εκατ. |
| 4 | Λογισμικό CD | 1 εκατ. |
| 5 | 1.5V μπαταρία AA | 3 εκατοστά |
