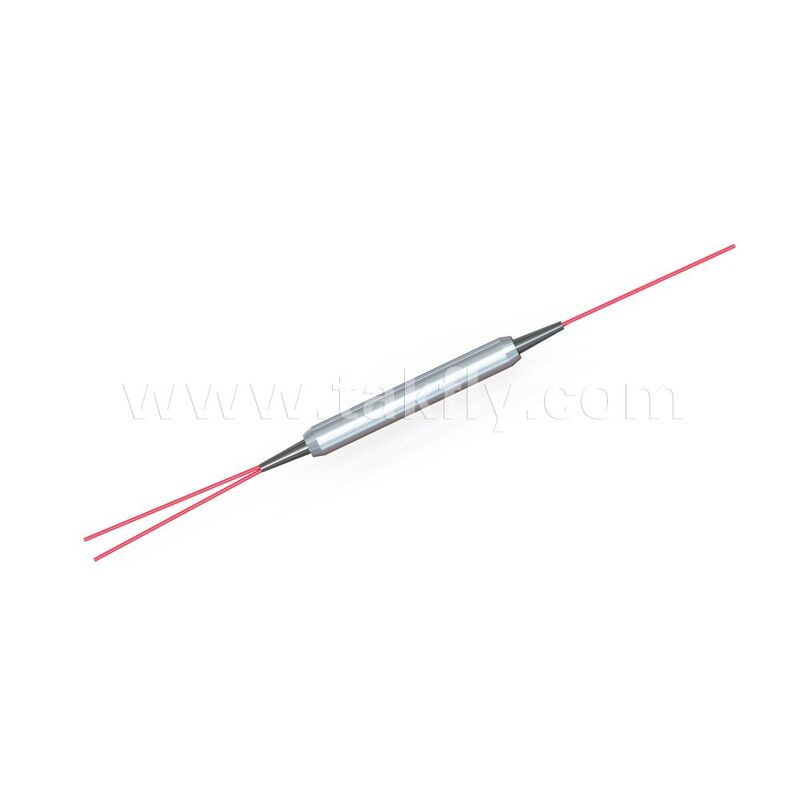

Polarization Maintaining Fiber Optic PM Isolator & WDM Hybrid για ICT AI Computing
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OEM |
| Πιστοποίηση: | ISO, CE RoHS |
| Αριθμό μοντέλου: | DF-PM-Isolator-WDM |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | USD90-160/pc |
| Συσκευασία λεπτομέρειες: | Κιβώτιο φουσκάλας |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | T/T, Paypal |
| Δυνατότητα προσφοράς: | 1000 ΤΕΜ ΤΟ Μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Προσαρμογή: | Ναί | ||
|---|---|---|---|
| Επισημαίνω: | μόνωση οπτικών ινών διατήρησης πόλωσης,PM Isolator WDM Hybrid,Fiber Optic Isolator ICT AI Computing |
||
Περιγραφή προϊόντων
Πολαρισμός Διατήρηση PM απομονωτή οπτικής ινών και υβριδικό WDM για υπολογιστές ΤΠΕ AI
PM Isolator & WDM Υβρίδιο
Ο PM Isolator & WDM Hybrid είναι ένα εξειδικευμένο στοιχείο που ενσωματώνει έναν οπτικό απομονωτή και έναν οπτικό ζεύγη WDM σε ένα συμπαγές πακέτο.Αυτός ο απομονωτής συν συνδυασμός σύνδεσης WDM είναι ιδιαίτερα χρήσιμος για το σχεδιασμό και τις εφαρμογές ενισχυτών οπτικών ινώνΔύο τύποι ζεύξεων WDM είναι διαθέσιμα: 1480nm/1550nm και 980nm/1550nm.Το σήμα στο παράθυρο 1550nm περνά πρώτα από τον απομονωτή και στη συνέχεια συνδυάζεται με την αντλία ισχύος λέιζερ στο σύνδεσμο WDMΤα προηγούμενα στάδια των οπτικών κυκλωμάτων προστατεύονται λόγω της οπτικής απομόνωσης.
Το προϊόν αυτό μειώνει το συνολικό κόστος και απλοποιεί τη δομή του συστήματος, παρέχοντας παράλληλα βελτιωμένες επιδόσεις και αξιοπιστία.
Βασικά χαρακτηριστικά
- Μικρή απώλεια εισαγωγής
- Υψηλή απώλεια απόδοσης
- Υψηλή αναλογία εξαφάνισης
- Υψηλή Απομόνωση
- Υψηλή σταθερότητα και αξιοπιστία
Διάγραμμα δομής
Τεχνικές προδιαγραφές
| Παράμετρος | Μονάδα | Αξία | |
|---|---|---|---|
| Στάδιο | - | Μονόσωμα. Δύοσωμα. | |
| Διάδρομος σήματος | Πεδίο μήκους κύματος σήματος | nm | 1064±10 1550±15 |
| Μέγιστη απώλεια εισαγωγής | dB | 2.6 3.8 0.9 1.0 | |
| Τύπος: Απομόνωση αντίστροφης ένδειξης αιχμής, σε θερμοκρασία 23°C | dB | 40 ∙ 52 40 ∙ 52 | |
| Ελάχιστη αντιστροφή του σήματος, σε θερμοκρασία 23°C | dB | 28 ∙ 45 28 ∙ 45 | |
| Ελάχιστη απομόνωση (Com to Pass @ Ref band Wavelength) | dB | 30 | |
| Ελάχιστη αναλογία εξαφάνισης σε 23°C | dB | 20 | |
| Διάδρομος αντανάκλασης | Περιοχή μήκους κύματος | nm | 960~990 |
| Μέγιστη απώλεια εισαγωγής | dB | 0.6 | |
| Ελάχιστη απομόνωση (Com to Ref @ Pass band Wavelength) | dB | 15 | |
| Ελάχιστη αναλογία εξαφάνισης σε 23°C | dB | 18 | |
| Ελάχιστο | dB | 50 | |
| Μέγιστη θερμική σταθερότητα | dB/°C | 0.005 | |
| Μέγιστη οπτική ισχύς (CW) | mW | 300 | |
| Μαξ. Τράξιμο | N | 5 | |
| Θέρμανση λειτουργίας | °C | -5~+70 | |
| Θέρμανση αποθήκευσης | °C | -40~+85 |
* Για συσκευή με σύνδεσμο, το IL είναι 0,3dB υψηλότερο, το RL 5dB χαμηλότερο και το ER 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με αργό άξονα.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με αργό άξονα.
Εφαρμογές
- Λάιζερ ινών
- Ενεργοποιητής ινών
- Εξοπλισμός δοκιμής
