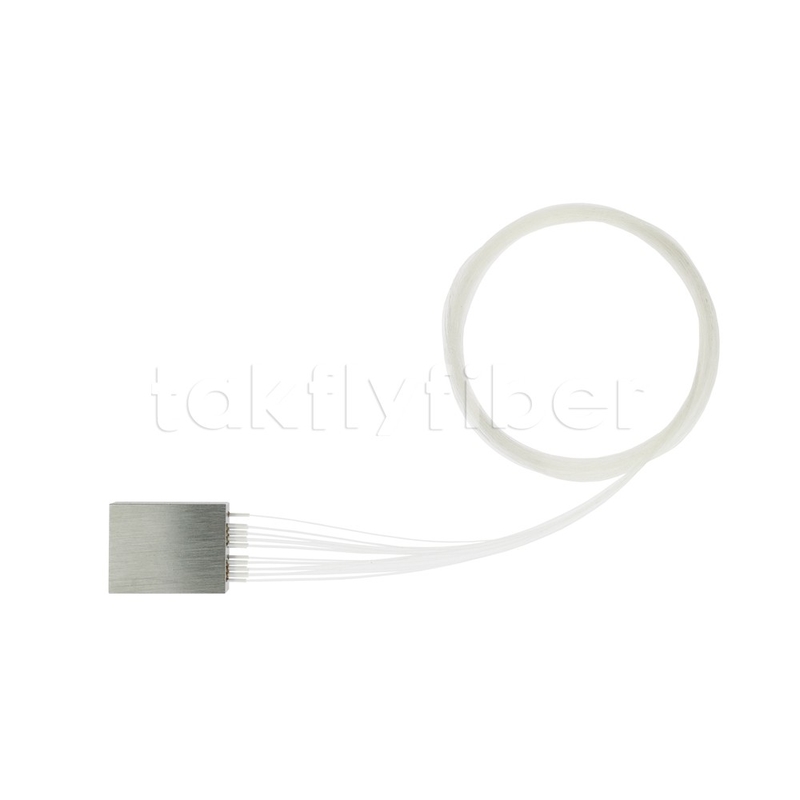

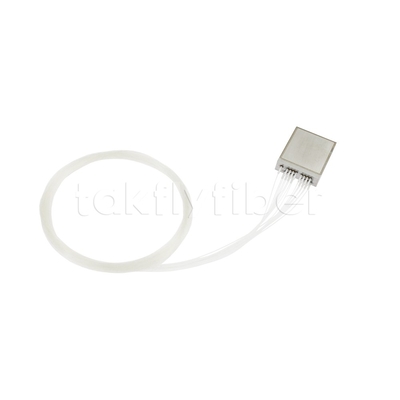

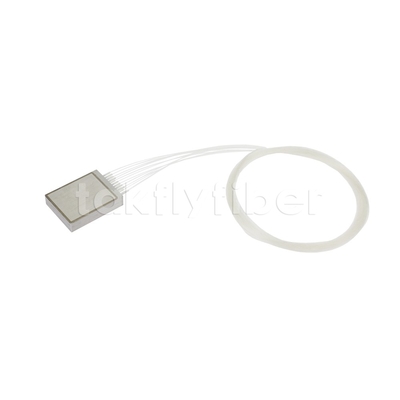

Βιομηχανικός τύπος 16CH Ultra Compact DWDM Module
Λεπτομέρειες:
| Μάρκα: | DF/TAKFLY/OEM |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | ΤΚ-DWDM-16CH-ULC |
| Έγγραφο: | Takfly Product Catalogue.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | 899.99 |
| Συσκευασία λεπτομέρειες: | εσωτερικό κουτί + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 7-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 200pcs την εβδομάδα |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιού: | 16 | Κέντρο κύματος του καναλιού: | ΔΟΕ |
|---|---|---|---|
| Απώλεια εισαγωγής Mux ή Demux: | ≤ 2,5 dB | Απομόνωση Δίπλα: | ≥30dB |
| Απομόνωση: | ≥ 40dB | Εξαρτώμενη απώλεια πόλωσης: | ≤0.4dB |
| Απώλεια απόδοσης: | ≥45dB | Διάσταση: | 30x23x6,5 χιλιοστά |
| Θερμοκρασία λειτουργίας: | -40~ +85℃ | ||
| Επισημαίνω: | Return Loss DWDM Module,16CH DWDM Module,Ultra Compact DWDM Module |
||
Περιγραφή προϊόντων
Βιομηχανικός τύπος 16CH Ultra Compact DWDM Module
Το Τμήμα Έρευνας και Ανάπτυξης της Takfly έχει αναπτύξει ένα βιομηχανικό είδος υπερ-συγκινημένου DWDM,η οποία βασίζεται σε μια καλά αναπτυγμένη τεχνολογία λεπτού φιλτρά (TFF) και χρησιμοποιεί μέθοδο ενσωμάτωσης μικροοπτικής μικροσκοπίας με εξαιρετικά συμπαγές ελεύθερο χώροΗ συσκευή μπορεί να λειτουργεί σε ευρύ φάσμα θερμοκρασιών και έχει εξαιρετικές επιδόσεις, οι οποίες θα μπορούσαν να ανταποκριθούν στις απαιτήσεις του βιομηχανικού προτύπου.
Χαρακτηριστικά
1.Υπερ-χαμηλή απώλεια εισαγωγής
2. TFF Τεχνολογία ελεύθερου χώρου
3Παθητική μονάδα, δεν χρειάζεται ηλεκτρική ενέργεια
4Σταθερές θερμοκρασίες λειτουργίας
5. Προσαρμοσμένο συνδυασμό ταινιών
Εφαρμογές
1Υβριδικό DWDM μέσω δικτύων CWDM
2. Έκταση λιμένα για μελλοντική αύξηση του εύρους ζώνης
3. Δίκτυα 5G
Κωδικός προϊόντος
|
Άρθρο Αριθμός |
Πελάτης Μέρος Αριθμός |
Οπτική του μέλλοντος Μέρος Αριθμός |
Περιγραφή |
|
1 |
NA |
NA |
16ΧΧ DWDM ΜΟΔΥΛΟ,ΔΟΕ, 100GHzG657A2, Φυτικές ίνες 900Εμ... χαλαρό σωλήνα,-40~+85°C,FC/ΑΕΠ |
Προδιαγραφές
2.1 16CH 100GHz MUX&DEMUX Προδιαγραφές DWDM
|
Παράμετροι |
Προδιαγραφές |
Μονάδα |
|
|
Διάδρομος Αριθμός |
16 |
ΧΧ |
|
|
Κέντρο κύματος του καναλιού (μμ) |
ΔΟΕ |
|
|
|
Διάδρομος Διάδρομος(0.5dB) |
λc ± 0.11 |
nm |
|
|
Mux ή Ντεμούξ Εισαγωγή Απώλεια |
≤ 2.5 |
dB |
|
|
Απομόνωση |
Συγκριτικά |
≥ 30 |
dB |
|
Μη γειτονικές |
≥ 40 |
dB |
|
|
Πολαρισμός Εξαρτώμενος Απώλεια |
≤0.4 |
dB |
|
Ρίππλ |
≤0.5 |
dB |
|
Επιστροφή Απώλεια |
≥ 45 |
dB |
|
Διάσταση |
30x23x6.5 |
χμ |
|
Φυτικές ίνες Τύπος |
G657A2 Φυτικές ίνες, 900Εμ... μπουφάν |
|
|
Φυτικές ίνες Διάρκεια |
>1 |
Μ |
|
Συνδετήρας |
FC/APC |
|
|
Θερμοκρασία λειτουργίας |
-40~ +85 |
.Γ |
|
Θέρμανση αποθήκευσης |
-40 ~ +85 |
.Γ |
Σημείωση: Τα παραπάνω Παράμετροι χωρίς σύνδεσηή, ζευγάρι σύνδεσμος απώλεια είναι 00,25 dB
