Καλώδιο εσωτερικού χώρου FTTH Micro Optical Fiber GJFH 24-288 Cores | Για Data Center και Network System
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Καλώδιο εσωτερικού χώρου FTTH Micro Optical Fiber GJFH 24-288 Cores| Για Data Center και Network Sys |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Western Union, T/T,/Paypal |
| Δυνατότητα προσφοράς: | 1000pcs/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | Καλώδιο εσωτερικού χώρου FTTH Micro Optical Fiber GJFH 24-288 Cores | Για Data Center και Network Sy | Εξασθένιση SM: | Τυπικό 0,36/0,22 |
|---|---|---|---|
| Διάμετρος επένδυσης (μm): | 125±1,0 | Εξασθένιση MM: | Τυπικό 3.0/1.0 |
| Αριθμός οπτικών ινών: | 24-288 C | χαλαρό χρώμα σωλήνων: | Το χρωματογραφικό |
| Υλικό θήκης: | LSZH | Διάμετρος θήκης: | 3,0±0,1 χλστ |
| Εύρος θερμοκρασίας: | -20℃-+60℃ | Εγγύηση: | 5 χρόνια, συντήρηση εφ' όρου ζωής |
| Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα | ||
| Επισημαίνω: | Καλώδιο μικροφυσικών ινών GJFH-24-288,Εσωτερικό οπτικό καλώδιο ίνας GJFH,Καλώδιο οπτικών ινών 288 πυρήνας |
||
Περιγραφή προϊόντων
Καλώδιο Οπτικής Ίνας Εσωτερικού Χώρου FTTH Micro GJFH 24-288 Πυρήνων | Για Κέντρα Δεδομένων και Δίκτυα
Επισκόπηση Καλωδίου Οπτικής Ίνας Εσωτερικού Χώρου Micro GJFH
Καλώδιο Οπτικής Ίνας Εσωτερικού Χώρου Micro GJFH-24-288
Εφαρμογές Καλωδίου Οπτικής Ίνας Εσωτερικού Χώρου Micro GJFH
- Καλώδιο σύνδεσης οπτικής ίνας ή ουράς ίνας
- Δρομολόγηση και σύνδεση για κέντρα δεδομένων και θέσεις δικτύων εσωτερικής επικοινωνίας
- Διασύνδεση οργάνων και εξοπλισμού επικοινωνίας
Χαρακτηριστικά Καλωδίου Οπτικής Ίνας Εσωτερικού Χώρου Micro GJFH
- Η επικαλυμμένη ίνα ξεφλουδίζει εύκολα
- Το στοιχείο ενίσχυσης από νήμα αραμιδίου παρέχει εξαιρετική αντοχή σε εφελκυσμό
- Πολλαπλοί αριθμοί πυρήνων με μικρή εξωτερική διάμετρο
- Καλή απόδοση επιβραδυντικής φλόγας με χαμηλή επαγόμενη εξασθένηση εντός του εύρους θερμοκρασίας λειτουργίας
Οπτικές Παράμετροι και Ιδιότητες
Προδιαγραφές Μονοτροπικής Ίνας
| Τύπος ίνας | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Εξασθένηση (dB) | Τυπική: 0.36/0.22 Μέγιστη: 0.5/0.4 |
Τυπική: 0.36/0.22 Μέγιστη: 0.5/0.4 |
Τυπική: 0.36/0.22 Μέγιστη: 0.5/0.4 |
Τυπική: 0.36/0.22 Μέγιστη: 0.5/0.4 |
| Κλίση Μηδενικής Διασποράς | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| Διασπορά(1285~1340nm) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| Διάμετρος Πεδίου Λειτουργίας(@1310nm) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| Μήκος Κύματος Αποκοπής καλωδίου(nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Ελάχιστη ακτίνα κάμψης(mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| Διάμετρος επένδυσης(µm) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
Προδιαγραφές Πολυτροπικής Ίνας
| Τύπος ίνας | 62.5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Εξασθένηση (dB) | Τυπική: 3.0/1.0 Μέγιστη: 3.5/1.5 |
Τυπική: 3.0/1.0 Μέγιστη: 3.5/1.5 |
Τυπική: 3.0/1.0 Μέγιστη: 3.5/1.5 |
Τυπική: 3.0/1.0 Μέγιστη: 3.5/1.5 |
Τυπική: 3.0/1.0 Μέγιστη: 3.5/1.5 |
Τυπική: 3.0/1.0 Μέγιστη: 3.5/1.5 |
| Εύρος ζώνης(MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Αποτελεσματικό εύρος ζώνης λειτουργίας | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Ελάχιστη ακτίνα κάμψης(mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Διάμετρος επένδυσης(µm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

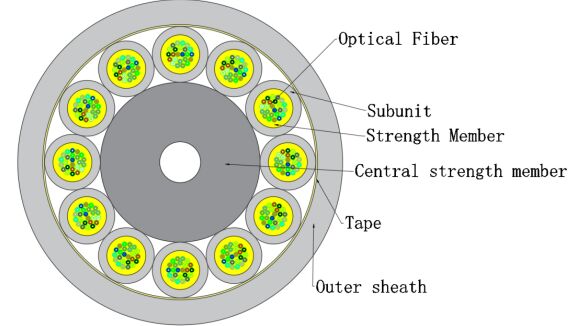

Δομή Καλωδίου Οπτικής Ίνας Εσωτερικού Χώρου Micro GJFH
| Στοιχεία | Περιγραφές |
|---|---|
| Οπτική Ίνα | Αριθμός ινών: 24-48 | 50-72 | 74-96 | 98-288 Χρώμα: Χρωματογραφικό |
| Υπομονάδα/Γεμιστικό | Αριθμός: 4 | 6 | 8 | 12 Υλικό: LSZH |
| Στοιχείο αντοχής | Υλικό: Νήμα αραμιδίου Χρώμα: Ανάλογα με τις απαιτήσεις του πελάτη ή τον τύπο της ίνας Διάμετρος: 3.0±0.1 mm Πάχος: 0.5±0.05 mm |
| Κεντρικό στοιχείο αντοχής | Υλικό: FRP & επένδυση |
| Εξωτερική επένδυση | Υλικό: LSZH Χρώμα: Ανάλογα με τις απαιτήσεις του πελάτη ή τον τύπο της ίνας |
| Επίπεδο συσκευασίας | Υλικό: Ταινία Διάμετρος: 9.0±0.3 | 11.2±0.4 | 13.5±0.5 | 17.5±0.5 mm |
Μηχανικά και Περιβαλλοντικά Χαρακτηριστικά
| Στοιχεία | Περιγραφές |
|---|---|
| Αντοχή σε εφελκυσμό | Βραχυπρόθεσμη: 150N Μακροπρόθεσμη: 50N |
| Αντοχή σε συμπίεση | Βραχυπρόθεσμη: 500N/100mm Μακροπρόθεσμη: 100N/100mm |
| Εύρος θερμοκρασίας | -20℃ έως +60℃ |
| Ακτίνα κάμψης | Δυναμική: ≥20D Στατική: ≥10D |
Συσκευασία & Παράδοση
- Συσκευασία: Ξύλινα τύμπανα προστασίας. Σύμφωνα με αίτημα πελάτη ή της εταιρείας μας.
- Μήκος παράδοσης: Τυπικό μήκος καρούλι: 0.5-2.0 km ή σύμφωνα με αίτημα πελάτη.
Σήμανση καλωδίου
- Σήμανση καλωδίου ανά μέτρο με εκτύπωση inkjet
- Έτος κατασκευής
- Τύπος καλωδίου
- Αριθμός ινών
- Μήκος καλωδίου
- Κ.λπ.
- Σύμφωνα με αίτημα πελάτη ή της εταιρείας μας
Εικόνες Καλωδίου Οπτικής Ίνας Εσωτερικού Χώρου Micro GJFH
Γιατί να επιλέξετε TAKFLY;
- 26+ χρόνια εμπειρίας κατασκευής σε προϊόντα οπτικών ινών
- 450+ εργαζόμενοι συναρμολόγησης με 3+ χρόνια εμπειρίας
- 10+ Μηχανικοί Έρευνας & Ανάπτυξης αφοσιωμένοι στην καινοτομία
- 16 Μηχανές Έγχυσης και γραμμές παραγωγής εισαγόμενες από Γερμανία
- 30+ μηχανές δοκιμών, συμπεριλαμβανομένων οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Ολοκληρωμένος εξοπλισμός δοκιμών: ελεγκτές αντοχής σε εφελκυσμό, ελεγκτές αντοχής σε συμπίεση, ελεγκτές μετρητή ισχύος, ελεγκτές φωτός
- Αποδεκτή επωνυμία OEM
- Συμμετοχή σε παγκόσμιες εκθέσεις: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Ποιοτικός Έλεγχος
- Έλεγχος πρώτων υλών κατά την παραλαβή πριν την παραγωγή
- Πλήρης έλεγχος μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωμένοι έλεγχοι ημιτελών προϊόντων
- Πλήρης έλεγχος τελικών προϊόντων πριν τη συσκευασία
- Έλεγχοι κατά την παραλαβή πριν την αποστολή
Πληροφορίες Παράδοσης
- Δείγματα: 1-3 εργάσιμες ημέρες
- Παραγγελίες Μαζικής Παραγωγής: 3-7 εργάσιμες ημέρες
- Συσκευασία: Διαθέσιμες πλαστικές σακούλες, χαρτοκιβώτια και παλέτες κατόπιν αιτήματος
Συχνές Ερωτήσεις
Ε1: Πώς μπορώ να λάβω τον κατάλογο και τον τιμοκατάλογό σας;
Παρακαλούμε δώστε το email σας ή τα στοιχεία επικοινωνίας σας μέσω της ιστοσελίδας μας για να λάβετε τον κατάλογο και τον τιμοκατάλογό μας.
Ε2: Μπορώ να διαπραγματευτώ τις τιμές;
Ναι, μπορούμε να εξετάσουμε εκπτώσεις για πολλαπλές φορτώσεις εμπορευματοκιβωτίων με μικτά αγαθά.
Ε3: Πόσο θα κοστίσουν τα έξοδα αποστολής;
Τα έξοδα αποστολής εξαρτώνται από το μέγεθος της αποστολής σας και τη μέθοδο αποστολής. Θα παρέχουμε χρεώσεις κατόπιν αιτήματος.
Ε4: Μπορώ να σας επισκεφτώ;
Βεβαίως! Το εργοστάσιό μας βρίσκεται στη Σενζέν της Κίνας. Παρακαλούμε επικοινωνήστε μαζί μας για να προγραμματίσουμε ένα ραντεβού.
Ε5: Τι γίνεται αν υπάρχει πρόβλημα ποιότητας όταν παραλάβουμε τα αγαθά;
Εάν αντιμετωπίσετε προβλήματα ποιότητας κατά το άνοιγμα της συσκευασίας, παρακαλούμε τραβήξτε φωτογραφίες για αναφορά μας. Το τμήμα QC μας θα διερευνήσει και θα παρέχει τις καλύτερες λύσεις, καθώς και θα εφαρμόσει βελτιώσεις ποιότητας για μελλοντική παραγωγή.
Ε6: Ποιοι είναι οι όροι συσκευασίας σας;
Συνήθως συσκευάζουμε τα αγαθά σε κουτιά blister και χαρτοκιβώτια, αλλά μπορούμε να προσαρμοστούμε σε αιτήματα προσαρμοσμένης συσκευασίας από τους πελάτες.
Ε7: Ποιοι είναι οι όροι πληρωμής σας;
T/T 30% ως προκαταβολή, και 70% υπόλοιπο πριν την παράδοση. Παρέχουμε φωτογραφίες προϊόντων και συσκευασίας πριν την τελική πληρωμή.
Ε8: Ποιοι είναι οι όροι παράδοσης σας;
EXW, FOB, CFR, CIF, DDU
Ε9: Τι γίνεται με τον χρόνο παράδοσης σας;
Γενικά 5-7 εργάσιμες ημέρες μετά την παραλαβή της προκαταβολής. Ο συγκεκριμένος χρόνος παράδοσης εξαρτάται από τα είδη και την ποσότητα της παραγγελίας.
Ε10: Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
Ναι, μπορούμε να κατασκευάσουμε προϊόντα με βάση τα δείγματα ή τα τεχνικά σας σχέδια.
Εάν ενδιαφέρεστε για τα προϊόντα μας ή έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας οποιαδήποτε στιγμή!
