Περιγραφή προϊόντων
Δικτυακό καλώδιο μικροφυσικών ινών για εσωτερικούς χώρους GJFH-24-288
Επισκόπηση του προϊόντος
Δικτυακό καλώδιο μικροφυσικών ινών για εσωτερικούς χώρους GJFH-24-288
Εφαρμογές προϊόντων
- Οπτικές ίνες ενεργός σύνδεσμος άλτης ή ουράς ίνες
- Δρομολόγηση και πατσάρισμα για τοποθεσίες κέντρων δεδομένων και εσωτερικών δικτύων επικοινωνίας
- Διασύνδεση οργάνων και εξοπλισμού επικοινωνίας
Χαρακτηριστικά του προϊόντος
- Οι επικαλυμμένες ίνες είναι εύκολο να ξεφλουδιστούν
- Το ενισχυμένο στοιχείο από νήμα αραμιδίου παρέχει εξαιρετική αντοχή στην έλξη
- Αριθμός πολυπυρήνων με μικρή εξωτερική διάμετρο
- Καλές επιδόσεις ανάφλεξης με χαμηλή επαγόμενη εξασθένιση εντός του εύρους θερμοκρασίας λειτουργίας
Οπτικές παραμέτρους και ιδιότητες
Προδιαγραφές μονοτρόπων ινών
| Τύπος ινών | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Αδυνάμωση (dB) | Τυπικό: 0.36/0.22 Μέγιστο: 0,5/0.4 |
Τυπικό: 0.36/0.22 Μέγιστο: 0,5/0.4 |
Τυπικό: 0.36/0.22 Μέγιστο: 0,5/0.4 |
Τυπικό: 0.36/0.22 Μέγιστο: 0,5/0.4 |
| Στρώση μηδενικής διασποράς | ≤ 0,091 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 |
| Διασκορπισμός ((1285~1340nm) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) | -3,5 - 3,5ps/ ((nm*km) |
| Διάμετρος πεδίου λειτουργίας ((@1310nm) | 9.1±0,4 μm | 80,8±0,4 μm | 80,8±0,4 μm | 80,8±0,4 μm |
| Καλώδιο με μήκος κύματος διακοπής ((nm) | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm |
| Ελάχιστη ακτίνα κάμπωσης (mm) | 16 χιλιοστά | 10 χιλιοστά | 7.5 mm | 50,0 mm |
| Διάμετρος επικάλυψης (μm) | 125±1,0μm | 125±1,0μm | 125±1,0μm | 125±1,0μm |
Προδιαγραφές για τις πολυτρόπους ίνες
| Τύπος ινών | 62.5/125 μm (850/1300nm) | 50/125 μm (850/1300nm) | ΒΙΟΜ2+ (850/1300nm) | ΒΙΟΜ3 (850/1300nm) | ΒΙΟΜ4 (850/1300nm) | ΒΙΟΜ5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Αδυνάμωση (dB) | Τυπικό: 3,0/1.0 Μέγιστο: 3.5/1.5 |
Τυπικό: 3,0/1.0 Μέγιστο: 3.5/1.5 |
Τυπικό: 3,0/1.0 Μέγιστο: 3.5/1.5 |
Τυπικό: 3,0/1.0 Μέγιστο: 3.5/1.5 |
Τυπικό: 3,0/1.0 Μέγιστο: 3.5/1.5 |
Τυπικό: 3,0/1.0 Μέγιστο: 3.5/1.5 |
| Διάφραξη ζώνης (MHz*km) | ≥ 200/≥ 500 | ≥ 400/≥ 500 | ≥ 700/500 | ≥ 1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Αποτελεσματικό modal bandwidth | ----/---- | ----/---- | ≥950/--- | ≥ 2000/---- | ≥ 4700/---- | ≥ 4700/2470 |
| 10 Gigabit Ethernet SX (M) | - Δεν ξέρω. | - Δεν ξέρω. | ≤ 150/---- | ≤ 300/---- | ≤ 550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | 140/---- | 170/---- | 200M/----/---- |
| Ελάχιστη ακτίνα κάμπωσης (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Διάμετρος επικάλυψης (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

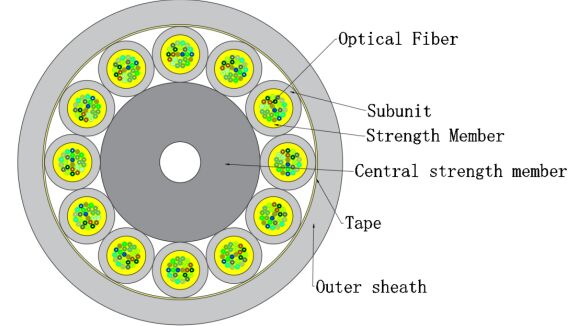

Δομή προϊόντος
| Άρθρα | Περιγραφές |
|---|---|
| Οπτικές ίνες |
Αριθμός ινών:24-48 50-72 74-96 98-288 Χρώμα:Το χρωματογραφικό |
| Υπομονάδα/γεμιστήρας |
Μετρητής:Τέσσερα, έξι, οκτώ, δώδεκα. Υλικό:LSZH |
| Μέλος της Δύναμης |
Υλικό:Υφάσματα από αραμίδιο Χρώμα:Ανάλογα με τις απαιτήσεις του πελάτη ή τον τύπο ινών Διάμετρος:30,0±0,1 mm Δάχος:0.5±0,05 mm |
| Μέλος κεντρικής δύναμης | Υλικό:FRP & κάλυψη |
| Εξωτερική κάλυψη |
Υλικό:LSZH Χρώμα:Ανάλογα με τις απαιτήσεις του πελάτη ή τον τύπο ινών |
| Το στρώμα δέματος |
Υλικό:Ταινία Διάμετρος:9.0±0.3 11.2±0.4 13.5±0.5 17.5±0.5 χιλιοστά |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
| Άρθρα | Περιγραφές |
|---|---|
| Δυνατότητα τράβηξης | Σύντομη: 150N Διαχρονική: 50N |
| Αντοχή σε συντριβή | Σύντομη: 500N/100mm Διάρκεια: 100N/100mm |
| Περιοχή θερμοκρασίας | -20°C έως +60°C |
| Ράδιο κάμψης | Δυναμικό: ≥20D Στατική: ≥10D |
Συσκευή και παράδοση
- Συσκευή:Προστασία από ξύλινα τύμπανα, σύμφωνα με το αίτημα πελάτη ή της εταιρείας μας.
- Διάρκεια παράδοσης:Τυπικό μήκος τροχιάς: 0,5-2,0 km ή σύμφωνα με το αίτημα του πελάτη.
Σημείωση καλωδίου
- Σημαντικό καλώδιο κάθε μέτρο με εκτύπωση μελυκό
- Έτος κατασκευής
- Τύπος καλωδίου
- Αριθμός ινών
- Διάρκεια καλωδίου
- Και ούτω καθεξής
- Σύμφωνα με το αίτημα του πελάτη ή της εταιρείας μας
Εικόνες προϊόντων
Γιατί να επιλέξετε την TAKFLY
- 26+ χρόνια εμπειρίας στην κατασκευή προϊόντων οπτικών ινών
- 450+ εργάτες συναρμολόγησης με 3+ χρόνια εμπειρίας
- 10+ Μηχανικοί Ε&Α αφοσιωμένοι στην καινοτομία
- 16 Μηχανές ένεσης και γραμμές παραγωγής εισαγόμενες από τη Γερμανία
- 30+ μηχανές δοκιμής, συμπεριλαμβανομένων των οργάνων δοκιμής OTDR, 3D, VFL, IL&RL
- Πλήρης εξοπλισμός δοκιμών: δοκιμαστές αντοχής στην ένωση, δοκιμαστές αντοχής στη συντριβή, δοκιμαστές μετρητών ισχύος, ελεγκτές φωτός
- Δέχεται το σήμα OEM
- Συμμετοχή σε παγκόσμια έκθεση: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Έλεγχος ποιότητας
- Ελέγχος των πρώτων υλών πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωμένοι έλεγχοι της ημιτελούς παραγωγής
- Πλήρης επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία
- Ελεγχόμενοι τόποι πριν από την αποστολή
Πληροφορίες παράδοσης
- Δείγματα:1-3 εργάσιμες ημέρες
- Παραγγελίες μαζικής παραγωγής:3-7 εργάσιμες ημέρες
- Συσκευή:Πλαστικές σακούλες, κουτιά και παλέτες που διατίθενται κατόπιν αιτήματος
