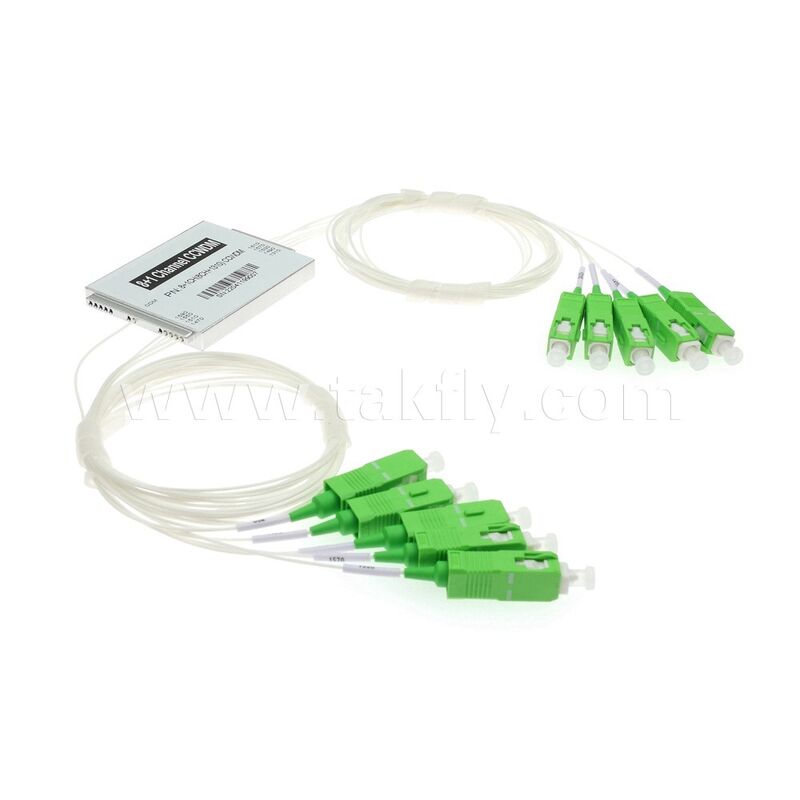

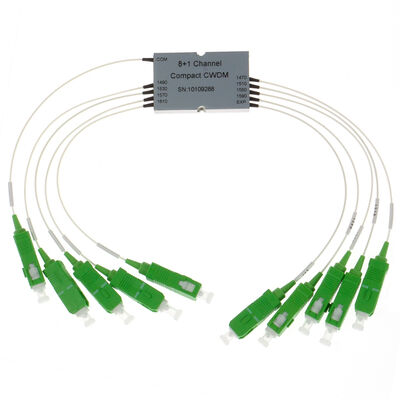

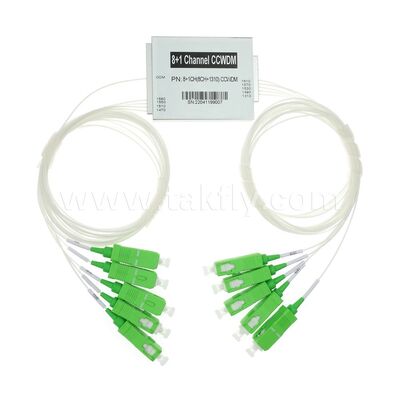

CCWDM 8+1Channel Compact Coarse Wavelength Division Multiplexer G657A1 Οπτική ίνα για κέντρο δεδομένων FTTX
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | OEM |
| Πιστοποίηση: | ISO, CE RoHS |
| Αριθμό μοντέλου: | DF-8+1 CCWDM-1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | USD38-48/pc |
| Συσκευασία λεπτομέρειες: | συσκευασία blister + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 50000 τμχ το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος σύνδεσης: | για να καθοριστεί | ||
|---|---|---|---|
| Επισημαίνω: | CCWDM 8+1Κανάλι Πολυπλέκτης/Αποπολυπλέκτης WDM,Συμπαγής Πολυπλέκτης WDM G657A1,WDM για Κέντρα Δεδομένων για FTTX |
||
Περιγραφή προϊόντων
Η συμπαγής μονάδα πολυπλέκτη διαίρεσης μήκους κύματος/CCWDM της Takfly χρησιμοποιεί τεχνολογία πολυπλεξίας διαίρεσης μήκους κύματος που βασίζεται σε TFF (φίλτρο λεπτής μεμβράνης). Λειτουργεί παρόμοια με τις μονάδες CWDM, αλλά χρησιμοποιεί τεχνολογία ελεύθερου χώρου με αποτέλεσμα σημαντικά μικρότερο μέγεθος συσκευασίας, μικρότερη απώλεια εισαγωγής και βελτιωμένη συνοχή.
- Χαμηλή απώλεια εισαγωγής
- Συμπαγές Μέγεθος
- Εξαιρετικά σταθερό και εξαιρετικά αξιόπιστο
- Διαθέσιμη εκτεταμένη θερμοκρασία λειτουργίας
Η μονάδα CCWDM της Takfly χρησιμοποιεί τεχνολογία ελεύθερου χώρου με ανεξάρτητο σφραγισμένο χώρο για μετάδοση οπτικού σήματος. Το οπτικό σήμα εισέρχεται/εξάγεται από τη θύρα COM, ενώ άλλες θύρες μεταδίδουν φωτεινά σήματα μέσω TFF (φίλτρο λεπτής μεμβράνης).
Χρησιμοποιείται ευρέως σε τηλεπικοινωνίες, εταιρικά δίκτυα, δίκτυα PON, καλωδιακή τηλεόραση και άλλα συναφή πεδία.
| Παράμετρος | 4 CH | 4 + UPG | 8 CH | 8 + UPG1 | 8 + UPG2 |
|---|---|---|---|---|---|
| Μήκος κύματος λειτουργίας (nm) | 1260~1620 | ||||
| Μήκος κύματος καναλιού (nm) | 1270, 1290,..., 1590, 1610, ή 1271, 1291,..., 1591, 1611 | ||||
| Εύρος μήκους κύματος θύρας UPG (nm) | ΝΑ | TBD | ΝΑ | 1260~1360 | 1260~1457 |
| Διάστιχο καναλιών (nm) | 20 | ||||
| Ζώνη πρόσβασης καναλιού (nm) | CWL+/-6,5 nm | ||||
| Απώλεια εισαγωγής (dB)* | ≤0,8 | ≤0,8 | ≤1,4 | ≤1,4 | ≤1,7 |
| Κυματισμός καναλιού (dB) | ≤0,3 | ||||
| Απομόνωση (dB) Παρακείμενο | >30 | ||||
| Απομόνωση (dB) Μη γειτονικό | >40 | ||||
| Απομόνωση UPG (dB) | ΝΑ | >15 | ΝΑ | >15 | >15 |
| Διασπορά λειτουργίας πόλωσης (PS) | ≤0,2 | ||||
| Απώλεια εξαρτώμενης από πόλωση (dB) | ≤0,2 | ||||
| Κατευθυντικότητα (dB) | >45 | ||||
| Απώλεια επιστροφής (dB) | >45 | ||||
| Μέγιστη ισχύς χειρισμού (mW) | 500 | ||||
| Θερμοκρασία λειτουργίας (℃) | -5~+70 | ||||
| Θερμοκρασία αποθήκευσης (℃) | -40~85 | ||||
| Τύπος ινών | G657A1 | ||||
| Συνδετήρας | TBD | ||||
| Διάσταση πακέτου (mm) | Μ55 x Π45 x Υ6 ή Υ44 x Π25 x Υ6 | ||||
* Οι τιμές απώλειας εισαγωγής διαφέρουν ανάλογα με τη διαμόρφωση
