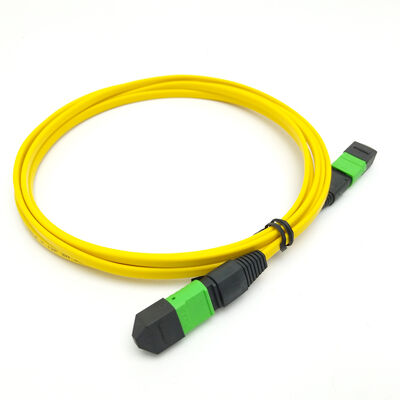

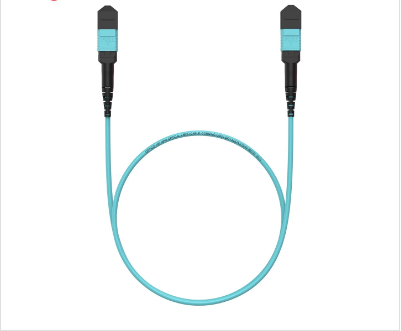

Υψηλής απόδοσης MPO/MTP patch cord 8/12/24 ίνες, χαμηλή απώλεια, συμμόρφωση IEC & TIA
Λεπτομέρειες:
| Τόπος καταγωγής: | Shenzhen, Κίνα |
| Μάρκα: | Takfly/OEM |
| Πιστοποίηση: | CE, ISO, RoHS, GS |
| Αριθμό μοντέλου: | MPO/MTP σκοινί μπαλωμάτων |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 ΤΕΜ |
|---|---|
| Τιμή: | US $9.88-US $19.88/ Pcs |
| Συσκευασία λεπτομέρειες: | Τσάντα PP έπειτα στο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3-7working ημέρα |
| Όροι πληρωμής: | L/C, T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 50000 τμχ/μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Πυρήνας: | Πολυπύρηνα | Συνδετήρας Α: | SC |
|---|---|---|---|
| Συνδετήρας Β: | ΑΕΠ/ΜΤΠ | Λειτουργία ινών: | 50/125UM |
| Διάμετρος καλωδίου: | 0.9/2.0/3.0 | Είδος πολωνικού: | PC/APC |
| Απώλεια επιστροφής: | Δοκιμαστική ικανότητα: | Απώλεια εισαγωγής: | 0.35dB Max (0.15dB Τυπικά) |
| Εξωτερικό υλικό θήκης: | PVC/LSZH | Ράδιο κάμψης Στατικό/Δυναμικό: | 10D/20D |
| Κωδικός Hs: | 854470000 | Γένος: | Άνδρας/Γυναίκα |
| Επισημαίνω: | Μικρή απώλεια του καλωδίου βελονισμού MPO MTP,Υπόδειγμα:,Υψηλής απόδοσης MPO MTP καλώδιο 24 ίνες |
||
Περιγραφή προϊόντων
Υψηλής απόδοσης MPO/MTP patch cord ∙ 8/12/24 ίνες, χαμηλή απώλεια, συμμόρφωση με τις απαιτήσεις IEC και TIA
Η σειρά MPO/MTP multi-fiber connector παρέχει υψηλής πυκνότητας οπτική διασύνδεση για τα σημερινά δίκτυα που χρειάζονται πολύ εύρος ζώνης.εξασφαλίζει ακριβή ευθυγράμμιση ινών για έως και 24 ίνες σε μία μόνο διεπαφήΕίτε κατασκευάζετε μια ραχοκοκαλιά κέντρου δεδομένων, αναβαθμίζετε ένα κεντρικό γραφείο τηλεπικοινωνιών, είτε αναπτύσσετε βιομηχανικά δίκτυα, αυτή η οικογένεια συνδέσμων προσφέρει αξιόπιστες, δοκιμασμένες επιδόσεις.
Δύο βαθμοί απόδοσης είναι διαθέσιμοι για να ταιριάζουν με τις απαιτήσεις του προϋπολογισμού σύνδεσης:
- Τυπική έκδοση- τυπική απώλεια εισαγωγής ≤0,35dB, μέγιστη ≤0,70dB
- Έκδοση με χαμηλή απώλεια- τυπική απώλεια εισαγωγής ≤0,20 dB, μέγιστη ≤0,35 dB
Η σειρά είναι πλήρως συμβατή με την IEC 61754-7 και την EIA/TIA-604-5, υποστηρίζει τόσο μονοτρόπους (G652, G655, G657) όσο και πολυτρόπους (OM1-OM5) ίνες, με τελικές όψεις PC ή APC.
Βασικά χαρακτηριστικά
- Τυποποιημένη ακρίβεια σιδηροτροχιά MT- Συνεπής γεωμετρία πυρήνα για χαμηλή απώλεια και υψηλή επαναληπτικότητα
- Πινάκια καθοδήγησης υψηλής ακρίβειας- Ακριβής ευθυγράμμιση, ακόμη και μετά από επαναλαμβανόμενο ζευγάρωμα
- Σύνθετο σχεδιασμό- Υποστηρίζει 4, 8, 12 ή 24 ίνες σε ένα ενιαίο σώμα συνδέσμου
- Δύο βαθμοί απώλειας- Τυπικές και χαμηλής απώλειας εκδόσεις για να ταιριάζουν σε διαφορετικά προϋπολογισμούς ισχύος σύνδεσης
- Ευρεία συμβατότητα- Εργασίες με ίνες SM (G652, G655, G657) και MM (OM1-OM5)
- Πολλαπλούς τύπους καλωδίων- Μίνι στρογγυλό καλώδιο (≤ 4,5 mm) ή καλώδιο κορδέλας (≤ 3,0 × 5,0 mm)
- Επιλογές κάλυψης- PVC ή LSZH, χαμηλής ρύπανσης χωρίς αλογόνες για εσωτερική ασφάλεια
- Συμμόρφωση με τις απαιτήσεις του κλάδου- IEC 61754-7 και EIA/TIA-604-5
Εφαρμογές
| Τμήμα αγοράς | Τυπικές περιπτώσεις χρήσης |
|---|---|
| Κέντρα δεδομένων | Υψηλής πυκνότητας επικάλυψη μεταξύ των κορυφαίων διακόπτες και των στρωμάτων συγκέντρωσης |
| Επικοινωνίες | Κεντρική πλατφόρμα γραφείου, πλαίσια διανομής FTTx |
| Δίκτυα Επιχειρήσεων | Gigabit Ethernet, ATM backbone, καλωδίωση χώρου |
| CATV & πολυμέσα | Διανομή σήματος βίντεο, διασύνδεση επικεφαλής |
| Βιομηχανική | Οπτικοί σύνδεσμοι με αυστηρότητα, συνδέσεις διαφάνειας μετατροπής |
| Ενεργός διασύνδεσμος συσκευής | Μονάδες O/E, δέκτες-διαβιβαστές, παράλληλες οπτικές διασυνδέσεις μεταξύ καρτών PC |
Τεχνικές προδιαγραφές
| Παράμετρος | ΛC, SC, ST, FC (μονική ίνα) | MPO/MTP (πολλαπλές ίνες) |
|---|---|---|
| Τύπος άκρου της επιφάνειας | UPC / APC | PC / APC |
| Τύπος ινών | SM (G652, G655, G657)· MM (OM1-OM5) | Το ίδιο. |
| Αριθμός πυρήνων | 8, 12, 24 | Το ίδιο. |
| Διάμετρος καλωδίου | 00,9 / 2,0 / 3,0 mm | Μίνι σφαίρα: ≤4,5 mm Διάταξη: ≤ 3,0 × 5,0 mm |
| Απώλεια εισαγωγής | ≤ 0,3 dB | ΤύποςΤύπος ≤0,35 / Max ≤0,70 dB Μικρή απώλειαΤύπος: ≤0,20 / Max ≤0,35 dB |
| Απώλεια απόδοσης (στμ.) | UPC SM: 40dB Μικροεπιχειρησιακό σύστημα: 60dB UPC MM: 25dB |
SM APC: 60dB ΜΜ PC: 20dB |
| μήκος κύματος δοκιμής | SM: 1310/1550 nm ΜΜ: 850/1300 nm |
Το ίδιο. |
| Επαναληψιμότητα | ≤0,1 dB | Το ίδιο. |
| Δυνατότητα | ≤0,2 dB | Το ίδιο. |
| Αντικατάστατη | ≤0,2 dB | Το ίδιο. |
| Θερμοκρασία λειτουργίας | -20°C έως +70°C | Το ίδιο. |
| Θέρμανση αποθήκευσης | -40°C έως +80°C | Το ίδιο. |
| Υλικό εξωτερικής κάλυψης | PVC / LSZH | Το ίδιο. |
| Ράδιο κάμψης (στατική/δυναμική) | 10D / 20D | Το ίδιο. |
| Διάρκεια | Προσαρμοσμένο | Το ίδιο. |
Σημείωση: Όλες οι τιμές έχουν ελεγχθεί από το εργοστάσιο. Η στήλη MPO/MTP έχει τις ίδιες προδιαγραφές οπτικής απόδοσης με τη στήλη μονοφυσίδας όπου σημειώνεται "Ομοίως".
Εξηγούνται οι βαθμίδες απόδοσης
| Αξία | Τυπική IL | Μέγιστο IL | Καλύτερα για |
|---|---|---|---|
| Τύπος | ≤ 0,35 dB | ≤ 0,70 dB | Γενικές λύσεις, σύνδεσμοι μικρής εμβέλειας, ευαίσθητες στις δαπάνες εφαρμογές |
| Μικρές απώλειες | ≤ 0,20 dB | ≤ 0,35 dB | Σύνδεσμοι υψηλής ισχύος, μετάδοση μεγάλων αποστάσεων, εφαρμογές 40G/100G/400G |
Διάλογοι καλωδίων και σακούλας
| Τύπος καλωδίου | Διάσταση | Υλικό κάλυψης | Τυπική χρήση |
|---|---|---|---|
| Μίνι στρογγυλό καλώδιο | ≤4,5 mm OD | PVC ή LSZH | Πυρηνικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας |
| Καλώδιο κορδέλας | ≤ 3,0 × 5,0 mm | PVC ή LSZH | Υψηλής πυκνότητας διάσπαση, σύντηξη μαζικής σύντηξης |
Προσαρμογή και διασφάλιση ποιότητας
- Διάφορα μήκη- Οποιοδήποτε μήκος από 1m έως 100m + διαθέσιμο.

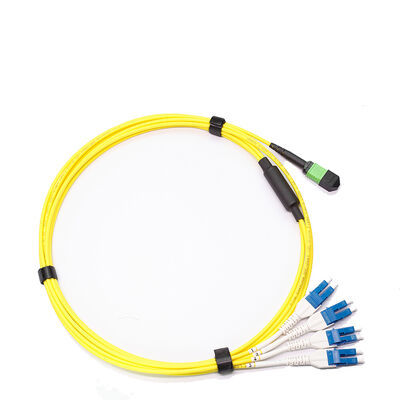

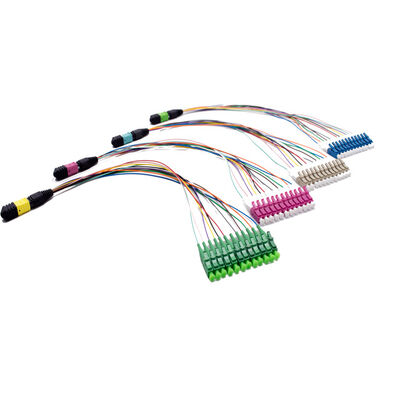

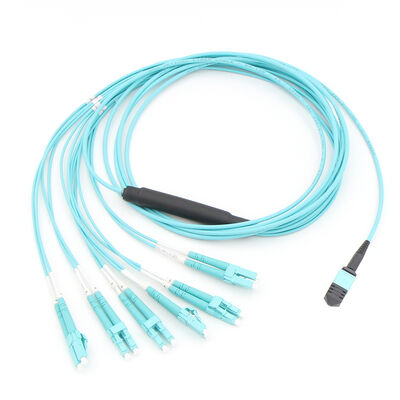

- Επιλογές συνδέσμου- Η MPO/MTP μπορεί να τερματιστεί με διαχωρισμούς LC, SC, ST, FC (καλώδια πύλης) κατά περίπτωση.
- 100% δοκιμασμένο- Κάθε συναρμολόγιο δοκιμάζεται για απώλεια εισαγωγής, απώλεια επιστροφής και γεωμετρία της τελικής όψης (διαταραχομετρητή & μικροσκόπιο).
- Συμμόρφωση με την ROHS- Όλα τα υλικά πληρούν τα περιβαλλοντικά πρότυπα.
- Ετικέτες- Αλληλουχική αρίθμηση λιμένων, προσαρμοσμένοι κώδικες γραμμών, ή χρωματικές μπότες κατόπιν αιτήματος.
Παράδειγμα παραγγελίας
| Αριθμός ινών | Αξία | Τύπος καλωδίου | Κεφαλή | Διάρκεια | Τελικό πρόσωπο |
|---|---|---|---|---|---|
| 12 | Μικρές απώλειες | Μίνι σφαίρα | LSZH | 5 μέτρα | ΑΕΠ |
Κωδικός παραγγελίας:
(Συνεργαστείτε μαζί μας για τον πλήρη πίνακα κωδικών παραγγελίας.)
Αεροπορικά οχήματα(Συνεργαστείτε μαζί μας για τον πλήρη πίνακα κωδικών παραγγελίας.)
Γιατί να επιλέξετε την σειρά MPO/MTP της Takfly;
- Αποδεδειγμένη αξιοπιστία- Η ακρίβεια του σιδηροτροχίου MT και οι πινές καθοδήγησης εξασφαλίζουν συνεπή ευθυγράμμιση.
- Προετοιμασμένοι για το μέλλον- Υποστηρίζει έως και 24 ίνες, συμβατές με οπτική 40G/100G/400G.
- Φιλικό προς το πεδίο- Εύκολο στο καθαρισμό, ανθεκτικός μηχανισμός κλειδαριού.
- Παγκόσμια συμμόρφωση- IEC, TIA, RoHS, REACH.
Συχνές Ερωτήσεις
Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε ένας κατασκευαστής, FTTH λύση και κέντρο δεδομένων συνολικής λύσης πάροχος στην πόλη Shenzhen της Κίνας, που ιδρύθηκε το 2000.
Ε: Ποιο είναι το MOQ σας;
Α: MOQ μπορεί να είναι 1pcs, αλλά η τιμή δεν είναι ανταγωνιστική.
Ε: Μπορείτε να αναφέρετε την τιμή FOB;
Α: Ναι. Μπορούμε να παραδώσουμε με αέρα, DHL, TNT, UPC, FEDEX, κλπ. Για μεγάλη ποσότητα θα το παραδώσουμε από θάλασσα. Μπορούμε να σας παραθέσουμε την τιμή με το φορτίο και τον χρόνο προμήθειας,Αφού μας πείτε λεπτομερείς απαιτήσεις με την ποσότηταΓια περισσότερες λύσεις, μπορείτε να επικοινωνήσετε μαζί μας.
Ε: Πώς είναι η ποιότητά σας;
Α: Η παραγωγή μας είναι σύμφωνα με το πρότυπο IEC, Ευρώπη. CE, ISO, RoHS, CPR και ANATEL πιστοποιημένο. Όλα τα προϊόντα είναι 100% δοκιμή πριν από την παράδοση.
Ε: Ποιο είναι το χρόνο προετοιμασίας;
Α: Εξαρτάται από την ποσότητα και τα προϊόντα. Για το καλώδιο φυτικής ινώδους οπτικής, ο χρόνος προετοιμασίας μπορεί να είναι 2-3 εργάσιμες ημέρες μέσα σε 5000 τεμάχια.Μπορούμε να ασχοληθούμε με επείγουσες παραγγελίες..
Ε: Ποια είναι η εγγύηση σας;
Α: Εξαρτάται από το διαφορετικό προϊόν, έχουμε 1 έτος εγγύηση για το καλώδιο από την παράδοση, αλλά μόνο υπεύθυνη για μη τεχνητές ζημιές.Το φορτίο θα πληρωθεί από την πλευρά σας..
Ε: Ποια είναι η συσκευασία σας;
Αν θέλετε να εκτυπώσετε το λογότυπό σας στην συσκευασία, παρακαλώ ενημερώστε μας πριν προτείνουμε.
Ε: Μπορείτε να προσφέρετε OEM/ODM;
Α: Ναι, μπορούμε. Όλα τα προϊόντα αποδέχονται OEM / ODM. Μπορούμε να υπογράψουμε τη συμφωνία εμπιστευτικότητας.
Ε: Μπορώ να έχω ένα δείγμα;
Α: Εξαρτάται από τα προϊόντα, δωρεάν δείγμα παρέχει κάτω από 10 δολάρια. Το φορτίο θα πληρωθεί από τον αγοραστή πριν από την παράδοση.
Ε: Πώς μπορώ να παραγγείλω;
Α:
- Στείλτε ταχυδρομείο ή ερωτήσεις με το όνομα του προϊόντος, τις προδιαγραφές και την ποσότητα σε εμάς.
- Θα προσφέρουμε την προσφορά μας με χρόνο προετοιμασίας.
- Αφού επιβεβαιωθεί η προσφορά, θα στείλουμε έναν ντετέκτιβ με τον τραπεζικό μας λογαριασμό.
- Η παραγωγή θα κανονιστεί μετά την πληρωμή.
- Επιβεβαιώστε τον παραλήπτη πριν τον παραδώσουμε.
- Ο αριθμός παρακολούθησης θα δοθεί μετά την παράδοση.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Α: T / T, Western Union, Paypal, αμέσως. Για μεγάλα ποσά, μπορεί να είναι 50% κατάθεση εκ των προτέρων, 50% υπόλοιπο πληρωθεί πριν από την παράδοση.
