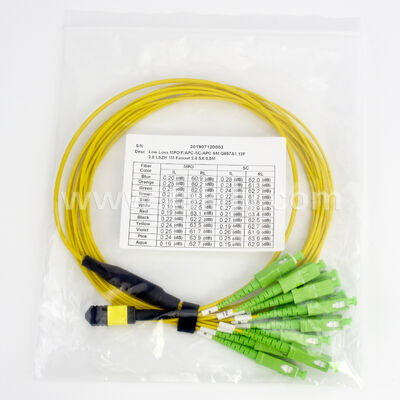

MPO MTP High-Density Multi-Fiber Patch Cord ∙ 8/12/24 πυρήνες, χαμηλή απώλεια, 500 κύκλοι ζευγαρώσεως, συμμορφούμενο με τις απαιτήσεις της IEC και της TIA
Λεπτομέρειες:
| Τόπος καταγωγής: | Shenzhen, Κίνα |
| Μάρκα: | Takfly/OEM |
| Πιστοποίηση: | CE, ISO, RoHS, GS |
| Αριθμό μοντέλου: | MPO/MTP σκοινί μπαλωμάτων |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 ΤΕΜ |
|---|---|
| Τιμή: | US $9.88-US $19.88/ Pcs |
| Συσκευασία λεπτομέρειες: | Τσάντα PP έπειτα στο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3-7working ημέρα |
| Όροι πληρωμής: | L/C, T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 50000 τμχ/μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Πυρήνας: | Πολυπύρηνα | Συνδετήρας Α: | SC |
|---|---|---|---|
| Συνδετήρας Β: | ΑΕΠ/ΜΤΠ | Λειτουργία ινών: | 50/125UM |
| Διάμετρος καλωδίου: | 0.9/2.0/3.0 | Είδος πολωνικού: | PC/APC |
| Απώλεια επιστροφής: | Δοκιμαστική ικανότητα: | Απώλεια εισαγωγής: | 0.35dB Max (0.15dB Τυπικά) |
| Εξωτερικό υλικό θήκης: | PVC/LSZH | Ράδιο κάμψης Στατικό/Δυναμικό: | 10D/20D |
| Κωδικός Hs: | 854470000 | Γένος: | Άνδρας/Γυναίκα |
| Επισημαίνω: | Καλώδιο patch MPO MTP 24 πυρήνων,καλώδιο ινών MPO MTP χαμηλής απώλειας,καλώδιο patch MPO MTP συμβατό με IEC |
||
Περιγραφή προϊόντων

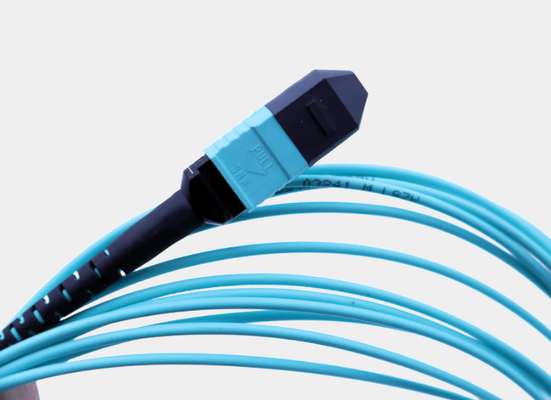

MPO MTP High-Density Multi-Fiber Patch Cord
8/12/24 Πυρήνες, χαμηλή απώλεια, 500 κύκλοι ζευγαρώματος, συμβατό με IEC & TIA
Επισκόπηση προϊόντος
Η σειρά συνδέσμων πολλαπλών ινών MPO/MTP έχει σχεδιαστεί για οπτικές διασυνδέσεις υψηλής πυκνότητας σε κέντρα δεδομένων, κεντρικά γραφεία τηλεπικοινωνιών, κεφαλές CATV και βιομηχανικά περιβάλλοντα. Ένας φερμουάρ MT με χύτευση ακριβείας σε συνδυασμό με οδηγούς καρφίτσες υψηλής ακρίβειας εξασφαλίζει ακριβή ευθυγράμμιση έως και 24 ινών σε μια ενιαία διεπαφή. Δύο βαθμοί απόδοσης — τυπικός και χαμηλής απώλειας — είναι διαθέσιμοι για να ταιριάζουν σε διαφορετικές απαιτήσεις προϋπολογισμού συνδέσμων. Όλα τα προϊόντα πληρούν τα πρότυπα IEC 61754-7 και EIA/TIA-604-5, με 100% εργοστασιακές δοκιμές.
Βασικά Χαρακτηριστικά
- Χυτευμένος δακτύλιος MT ακριβείας για σταθερή γεωμετρία πυρήνα
- Πείροι οδηγών υψηλής ακρίβειας για αξιόπιστη ευθυγράμμιση μετά από επαναλαμβανόμενο ζευγάρωμα
- Υποστηρίζει 4, 8, 12 ή 24 ίνες σε συμπαγή μορφή
- Τυπική απώλεια (≤0,35dB τύπος / ≤0,70dB μέγ.) και χαμηλή απώλεια (≤0,20dB τύπος / ≤0,35dB μέγ.)
- Συμβατό με ίνες single-mode (G652, G655, G657) και multi-mode (OM1-OM5)
- Πολλαπλοί τύποι καλωδίων: μίνι στρογγυλό (≤4,5 mm OD) ή κορδέλα (≤3,0×5,0 mm)
- Επιλογές μπουφάν: PVC ή LSZH (χαμηλού καπνού, χωρίς αλογόνο)
- Διαχείριση πολικότητας: Τύπος A, B, C με χρωματική κωδικοποίηση και ετικέτα
Βελτιωμένα χαρακτηριστικά απόδοσης
Μηχανική Ανθεκτικότητα
- Κύκλοι ζευγαρώματος:≥500 (διακύμανση απώλειας εισαγωγής ≤0,2dB)
- Αντοχή σε εφελκυσμό:≥50N για καλώδιο 2,0 mm (βύσμα σε καλώδιο)
- Δόνηση και κραδασμός:Πληροί τις απαιτήσεις GR-1435-CORE για βιομηχανική χρήση
Περιβαλλοντική Αξιοπιστία
- Κύκλος υγρής θερμότητας:-10℃ έως +65℃, 93% RH, 5 κύκλοι → Παραλλαγή IL ≤0,3dB
- Γήρανση σε υψηλή θερμοκρασία:85℃ για 168 ώρες → Διακύμανση IL ≤0,3dB
- Αποθήκευση σε χαμηλή θερμοκρασία:-40℃ για 24 ώρες → Διακύμανση IL ≤0,2dB
Υποστήριξη διαχείρισης πολικότητας
- Τύπος Α (ευθεία):Θέση κλειδιού παράλληλη στη θέση ίνας
- Τύπος Β (αντίστροφο):Κλειδί ανάποδα, θέση ινών αντικατοπτρίζεται
- Τύπος C (σε ζεύγη):Τα γειτονικά ζεύγη ινών ανταλλάχθηκαν
- Διατίθενται χρωματικά κωδικοποιημένες μπότες και ετικέτες για εύκολη αναγνώριση
Αρμονία
Πλήρως συμβατό με όλους τους τυπικούς προσαρμογείς MTP/MPO και θύρες εξοπλισμού (QSFP-DD, OSFP, SFP-DD, κ.λπ.). Διατίθενται αρσενικές (καρφίτσες) και θηλυκές (χωρίς καρφίτσες).
Τεχνικές Προδιαγραφές
| Παράμετρος | LC, SC, ST, FC (Single-Fiber) | MPO/MTP (Πολλαπλών Ινών) |
|---|---|---|
| Τελικός τύπος προσώπου | UPC / APC | PC / APC |
| Τύπος ινών | SM (G652, G655, G657); MM (OM1-OM5) | Ιδιο |
| Βασικός αριθμός | 8, 12, 24 | Ιδιο |
| Διάμετρος καλωδίου | 0,9 / 2,0 / 3,0 χλστ | Μίνι στρογγυλός: ≤4,5 χλστ Κορδέλα: ≤3,0×5,0 mm |
| Απώλεια εισαγωγής (κανονική βαθμολογία) | ≤0,3 dB (μονής ίνας) | Τυπ. ≤0,35 dB / Μέγιστο ≤0,70 dB |
| Απώλεια εισαγωγής (χαμηλός βαθμός απώλειας) | -- | Τυπ. ≤0,20 dB / Μέγιστο ≤0,35 dB |
| Απώλεια επιστροφής (ελάχ.) | UPC SM: 40dB; APC SM: 60dB; UPC MM: 25dB | SM APC: 60dB; MM PC: 20dB |
| Μήκος κύματος δοκιμής | SM: 1310/1550 nm; ΜΜ: 850/1300 nm | Ιδιο |
| Επαναληψιμότητα | ≤0,1 dB | Ιδιο |
| Αντοχή | ≤0,2 dB | Ιδιο |
| εναλλαξιμότητα | ≤0,2 dB | Ιδιο |
| Θερμοκρασία λειτουργίας | -20℃ ~ +70℃ | Ιδιο |
| Θερμοκρασία αποθήκευσης | -40℃ ~ +80℃ | Ιδιο |
| Υλικό εξωτερικού περιβλήματος | PVC / LSZH | Ιδιο |
| Ακτίνα κάμψης (στατική/δυναμική) | 10D / 20D | Ιδιο |
| Μήκος | Προσαρμοσμένο | Προσαρμοσμένο |
| Κύκλοι ζευγαρώματος | -- | ≥500 (ΔIL ≤0,2dB) |
| Αντοχή σε εφελκυσμό (καλώδιο 2,0 mm) | -- | ≥50Ν |
| Δοκιμή υγρής θερμότητας | -- | ΔIL ≤0,3dB μετά από 5 κύκλους |
| Γήρανση υψηλής θερμοκρασίας | -- | ΔIL ≤0,3dB μετά από 168h @85℃ |
Σενάρια εφαρμογής
Κέντρο δεδομένων - Σύνδεσμοι 40G/100G/400G
Παράδειγμα:Καλώδιο έμπλαστρου MPO χαμηλής απώλειας 12 ινών που συνδέει το QSFP-40G-SR4 με την περιοχή επιδιόρθωσης.
Οφελος:Αντικαθιστά 4 ζεύγη LC διπλής όψης, εξοικονομεί 75% του χώρου του δίσκου καλωδίων.
Οφελος:Αντικαθιστά 4 ζεύγη LC διπλής όψης, εξοικονομεί 75% του χώρου του δίσκου καλωδίων.
Κεντρικό Γραφείο Telecom - Αναβάθμιση κορμού
Παράδειγμα:Καλώδιο κορδέλας MPO 24 ινών που συνδέει υπο-ράφι ODF με μονάδες διακοπής MPO-LC.
Οφελος:Γρήγορη ανάπτυξη, έτοιμη για συνεκτική οπτική 400G.
Οφελος:Γρήγορη ανάπτυξη, έτοιμη για συνεκτική οπτική 400G.
Βιομηχανική - Ανθεκτική Διασύνδεση
Παράδειγμα:Ανθεκτικό σε κραδασμούς βραχυκυκλωτήρα MPO, θερμοκρασία λειτουργίας -40℃ έως +85℃, πέρασε τη δοκιμή κραδασμών και κραδασμών.
Οφελος:Αντοχή σε ψεκασμό αλατιού και μούχλα για σκληρά περιβάλλοντα.
Οφελος:Αντοχή σε ψεκασμό αλατιού και μούχλα για σκληρά περιβάλλοντα.
CATV Headend - Διανομή βίντεο πολλαπλών καναλιών
Παράδειγμα:1×12 MPO splitter που τροφοδοτεί 12 οπτικούς δέκτες.
Οφελος:Υψηλή πυκνότητα, μειώνει την ακαταστασία των καλωδίων.
Οφελος:Υψηλή πυκνότητα, μειώνει την ακαταστασία των καλωδίων.
Ανταγωνιστικά Πλεονεκτήματα
| Σύγκριση | Τυπικό MPO | Αυτή η σειρά MPO/MTP |
|---|---|---|
| Τυπική απώλεια εισαγωγής | 0,5 dB | 0,35 dB (std) / 0,20 dB (χαμηλή απώλεια) |
| Κύκλοι ζευγαρώματος | 200 | ≥500 |
| Μέγιστη θερμοκρασία λειτουργίας | 70℃ | 85℃ (βραχυπρόθεσμα), 70℃ (μακροπρόθεσμα) |
| Διαχείριση πολικότητας | Προαιρετικός | Πλήρους τύπου A/B/C με χρωματική κωδικοποίηση |
| Δεδομένα περιβαλλοντικών δοκιμών | Δεν διευκρινίζεται | Υγρή θερμότητα, θερμικός κύκλος, αναφορές κραδασμών |
| Προσαρμοσμένα μήκη | Περιωρισμένος | Οποιοδήποτε μήκος από 0,5 m έως 200 m |
Παραγγελία & Προσαρμογή
| Επιλογή προσαρμογής | Επιλογές |
|---|---|
| Βασικός αριθμός | 8, 12, 24 |
| Βαθμός απώλειας | Τυπική / Χαμηλή απώλεια |
| Τύπος καλωδίου | Μίνι γύρος / Κορδέλα |
| Εξωτερική θήκη | PVC / LSZH |
| Τελικό πρόσωπο | PC / APC |
| Πόλωση | Τύπος A / B / C |
| Φύλο σύνδεσης | Αρσενικό (με καρφίτσες) / Θηλυκό (χωρίς καρφίτσες) |
| Μήκος | 0,5 m ~ 200 m |
| Φανάουτ ξεσπάσματος | Διατίθενται καλώδια διακοπής MPO σε LC/SC |
Παράδειγμα κωδικού παραγγελίας:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALEΔιασφάλιση Ποιότητας & Πιστοποιήσεις
- 100% ελεγμένο IL & RL- Κάθε καλώδιο patch συνοδεύεται από μια αναφορά δοκιμής
- Έλεγχος 3D συμβολόμετρου- Ακτίνα καμπυλότητας, ύψος ίνας, μετατόπιση ανά πρότυπα IEC
- Συμβατό με RoHS & REACH
- UL καταχωρημένο(για υλικά LSZH)
Περίληψη προϊόντος
Αυτή η σειρά καλωδίων επιθεμάτων πολλαπλών ινών MPO/MTP προσφέρει τυπικούς βαθμούς και χαμηλές απώλειες, βελτιωμένη μηχανική αντοχή (≥500 κύκλοι ζευγαρώματος), αποδεδειγμένη περιβαλλοντική σταθερότητα (υγρή θερμότητα, γήρανση σε υψηλή θερμοκρασία) και πλήρη διαχείριση πολικότητας (Τύπος A/B/C). Είναι ιδανικό για διασυνδέσεις οπτικών ινών υψηλής πυκνότητας και αξιοπιστίας σε κέντρα δεδομένων, τηλεπικοινωνίες, CATV και βιομηχανικές εφαρμογές. Όλες οι προδιαγραφές έχουν δοκιμαστεί στο εργοστάσιο και είναι διαθέσιμες προσαρμοσμένες διαμορφώσεις.
