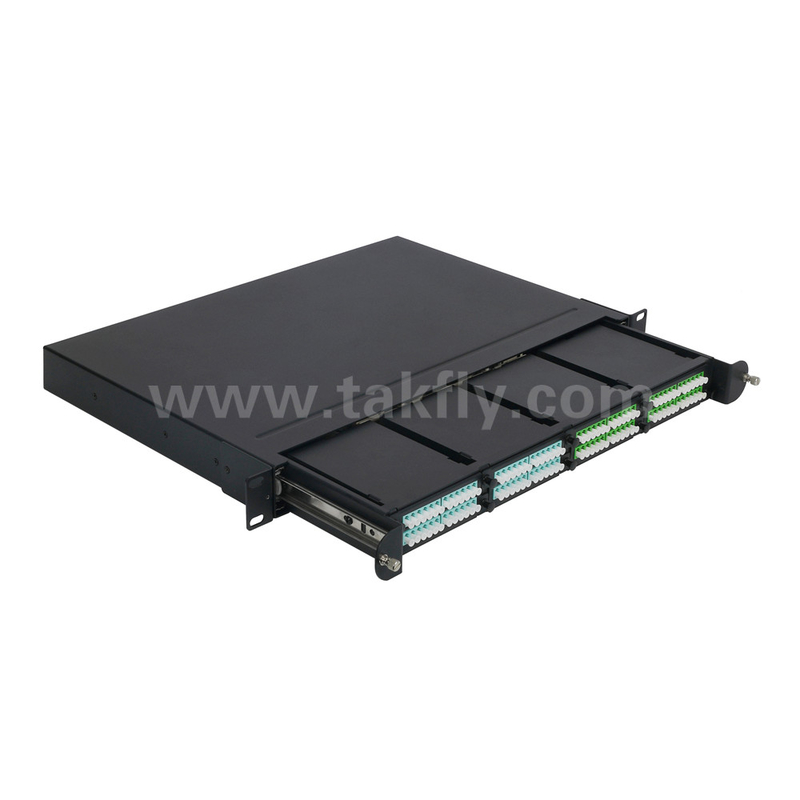

1U Rack Mount 24F MPO-LC MTP Patch Panel υψηλής πυκνότητας 96F για κέντρο δεδομένων
Λεπτομέρειες:
| Place of Origin: | Shenzhen China |
| Μάρκα: | Takfly/OEM |
| Πιστοποίηση: | ISO9001:2015 |
| Model Number: | TK-HRS-1096E |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | 1 |
|---|---|
| Τιμή: | USD 32.86 |
| Packaging Details: | Carton box |
| Delivery Time: | 1~3 days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 1000 pieces per week |
|
Λεπτομερής ενημέρωση |
|||
| Height: | 1U | Fiber count: | 96F |
|---|---|---|---|
| Cassette: | 4*24F MPO-LC | Size(L*W*H): | 483*310*44.5mm |

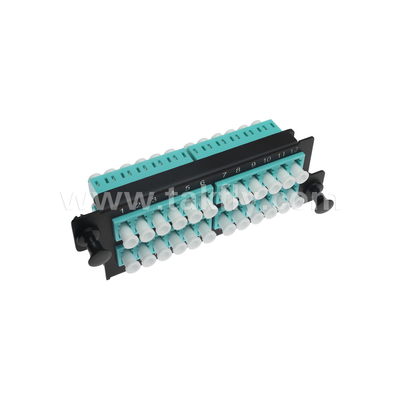

| Adapter Panel: | Support 24*LC ports/12*SC ports/6*MPO ports adaptor panel | ||
| Επισημαίνω: | 24F MPO-LC Πίνακας επικάλυψης MTP,1U Πίνακα ελαστικών MTP για τοποθέτηση σε ράφι,Πίνακας ελαστικών MTP υψηλής πυκνότητας |
||
Περιγραφή προϊόντων

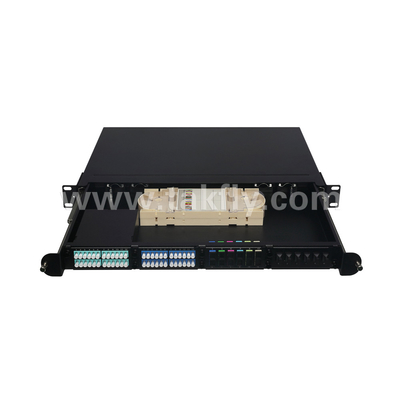

1U 19 ιντσών MPO / MTP υψηλής πυκνότητας rack-mount fiber patch panel έχει σχεδιαστεί για μεγάλα δωμάτια κέντρων δεδομένων: εφαρμογή MDF, διαχείριση μονάδας διανομής ινών,και άλλα περιβάλλοντα ενσωματωμένων οπτικών ινών υψηλής πυκνότηταςΕγκαθίσταται σε ράφους και ντουλάπια 19 ιντσών.
Το 1U 19 ιντσών MPO / MTP patch panel θα μπορούσε να φορτώσει 4 προσυνδεδεμένες ενότητες κασέτας και η μέγιστη δυναμικότητα που μπορεί να διαχειριστείται είναι 1152 πυρήνες για MPO διεπαφή ή 96 πυρήνες για LC διεπαφή.Κάθε ανεξάρτητο προεπιλεγμένο κουτί ενότητας τοποθετείται στο πλαίσιο διανομής οπτικών ινών, για να ολοκληρωθεί το πλήρες σύνολο του πλαισίου.
Εφαρμογή
- Σύστημα πυκνής καλωδίωσης μεταξύ κτιρίων για επικοινωνία με οπτικά ίνες
- Διασύνδεση οπτικής σύνδεσης σε οπτικά ενεργά εξοπλισμό για καλωδίωση LAN
- Σταθμός βάσης τηλεπικοινωνιών
- Δωμάτιο κέντρου δεδομένων βιομηχανικής περιοχής
- Δωμάτιο κέντρου δεδομένων εμπορικού κτιρίου
- Καλωδιακή τηλεόραση
- Δικτυακό δίκτυο
- WAN
- FTTX
Χαρακτηριστικά
- Καινούργιο υλικό υψηλής ποιότητας από κράμα αλουμινίου
- Εγκαταστάθηκε σε 19 ιντσών ράκα στερέωμα και ντουλάπι, εφαρμογή για κασέτες μονάδες κεντρική διαχείριση.
- 1U υψηλής πυκνότητας μεγέθους 96 ίνες για διεπαφή LC
- Οι αντρικές ή θηλυκές συνδέσεις MPO/MTP είναι διαθέσιμες.
- Μοντωδική σχεδίαση, δομή κλειδώματος από το plug-in, η ίνα έχει σαφή αναγνώριση ακολουθίας γραμμών, εύκολη δοκιμή, εγκατάσταση, αφαίρεση και ρύθμιση του ζευγαρώματος
- Το μοντέλο κασέτας και ο πίνακας ελαστικού είναι μικρού μεγέθους, ελαφρύ, ανθεκτικό σε κρούσεις, υψηλής πίεσης, αντιφλεγμονώδης, ανθεκτικός στη διάβρωση, ισχυρή δομή για την προστασία της εσωτερικής οπτικής ινής,Υψηλής απόδοσης σφράγισης για να διευκολύνει την προστασία από τη σκόνη, καινοτόμο σχεδιασμό για προηγμένο εξοπλισμό δικτύου
προδιαγραφές
|
Τύπος ινών
|
SM (G652, G655, G657)· MM (OM1-OM5)
|
||
| Συνδετήρας | Άντρας ((αγγειοειδής βελόνα), θηλυκό | Επικεφαλής | |
| MPO/MTP | |||
| Διάμετρος καλωδίου ((mm) | 0.9/0.6 | ||
| Απώλεια εισαγωγής (dB) |
Πρότυπο: ≤0,35/0,7 ((Τυπικό/Μαξ) Χαμηλή απώλεια: ≤0,2/0,35 (Τυπική/Μαξ) |
≤0.3 | |
|
Απώλεια απόδοσης (Min)
|
Μικροκυκλοφόρησης:
|
PC MM: 20dB
|
UPC SM: 40dB
Μικροεπιχειρησιακό σύστημα: 60dB
|
|
Δοκιμαστικό μήκος κύματος (nm)
|
SM: 1310/1550
ΜΜ: 850/1300
|
||
|
Επαναληψιμότητα
|
≤ 0,1 dB
|
||
|
Δυνατότητα
|
≤ 0,2 dB
|
||
|
Αντικατάστατη
|
≤ 0,2 dB
|
||
|
Ράδιο κάμψης (δυναμική/στατική)
|
Min 40 mm
|
||
|
Ονομασία προϊόντος
|
Κρεβάτια
|

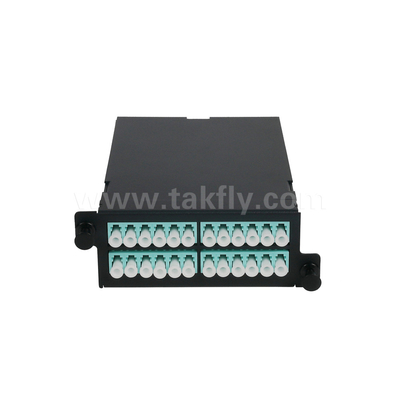

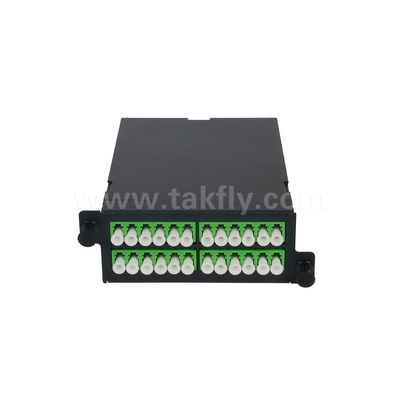

Μονάδα κασέτας
|
|
|
Μέγεθος (L*W*H)
|
483*310*44,5 χιλιοστά
|
86*120*36,9mm
|
|
|
Πρότυπο προϊόντος
|
TK-HRS-1096E
|
ΤΚ-HRM-05
|
|
|
Υλικό
|
Αλουμίνιο
|
||
