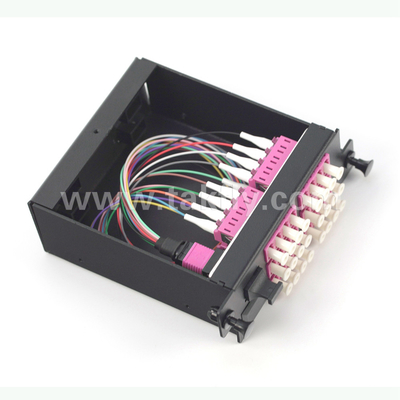

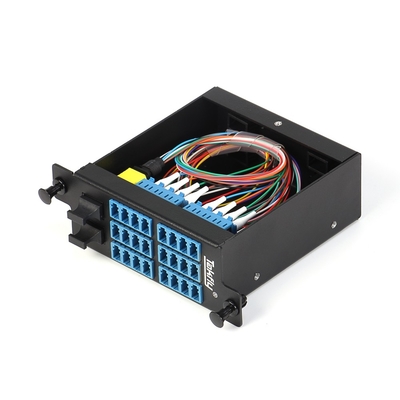

Νέο σχεδιασμό MPO High Density Patch Panel και Rack Mount μικρού μεγέθους, ελαφρού βάρους, ανθεκτικού στις συγκρούσεις
Λεπτομέρειες:
| Place of Origin: | Guangdong, SHENZHEN |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Επισημαίνω: | Πίνακας συσσωρευτών MPO στο ράφι,Πίνακας επικάλυψης MPO υψηλής πυκνότητας,Ελαφρύς MPO Patch Panel |
||
Περιγραφή προϊόντων
Περιγραφή:

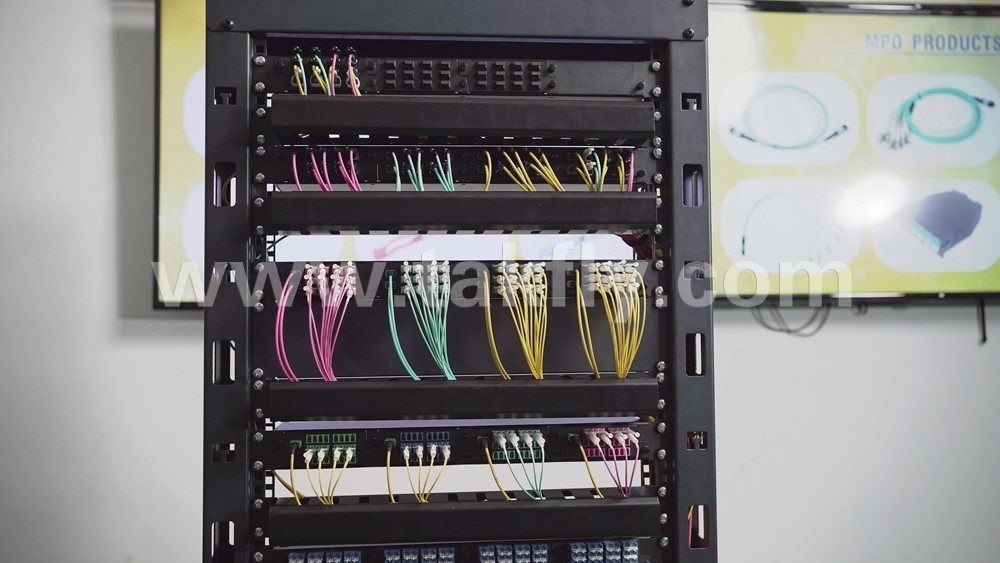

1U-19χιλιοστόMPO/MTPΠίνακας ελαστικών ινών υψηλής πυκνότητας για τοποθέτηση σε ράφιέχει σχεδιαστεί για μεγάλα δωμάτια κέντρων δεδομένων: εφαρμογή MDF, περιοχή καλωδίωσης IDF σύνδεση οπτικής ινώδους ραχοκοκαλιάς, διαχείριση μονάδας διανομής ινών,και άλλα περιβάλλον υψηλής πυκνότητας ολοκληρωμένων οπτικών ινώνΕγκαθίσταται σε ράφους και ντουλάπια 19 ιντσών.
Το 1U 19inch MPO / MTP Patch Panel θα μπορούσε να φορτώσει 4 προ-συνδεδεμένες μονάδες κασέτας και η μέγιστη δυναμικότητα που μπορεί να διαχειριστείται είναι 1152 πυρήνες για τη διεπαφή MPO ή 96 πυρήνες για τη διεπαφή LC.Κάθε ανεξάρτητο προεπιλεγμένο κουτί ενότητας τοποθετείται στο πλαίσιο διανομής οπτικών ινών, για να ολοκληρωθεί το πλήρες σύνολο του πλαισίου.
Χαρακτηριστικά:
αΕγκαταστάθηκε σε 19 ιντσών ράκερ-ορειβάτης και ντουλάπι, εφαρμογή για τις ενότητες κασέτας κεντρική διαχείριση.
α1U υψηλής πυκνότητας μεγέθους χωρητικότητας 1152 ίνες για MPO διεπαφή και 96 ίνες για LC διεπαφή.
αΗ πύλη εισόδου μπορεί να χρησιμοποιηθεί στο μπροστινό πάνελ ή πίσω για επιλογή, και η πύλη εξόδου είναι στο μπροστινό πάνελ.
αΟι ανδρικές ή θηλυκές συνδέσεις MPO/MTP είναι διαθέσιμες.
αΜονωδική σχεδίαση, δομή κλειδώματος από το plug-in, η ίνα έχει σαφή αναγνώριση ακολουθίας γραμμής, εύκολο να δοκιμαστεί, να εγκατασταθεί, να αφαιρεθεί και να ρυθμιστεί το ζευγάρωμα.
αΚαινούργιο υλικό υψηλής ποιότητας από κράμα αλουμινίου, ανθεκτικό και ανθεκτικό, ηλεκτροστατική επιφάνεια επικάλυψης μετά από αυστηρή διαδικασία παραγωγής
αΤο μοντέλο κασέτας και το πάνελ επικάλυψης είναι μικρού μεγέθους, ελαφρύ, ανθεκτικό σε κρούσεις, υψηλής πίεσης, αντιφλεγμονώδες, ανθεκτικό στη διάβρωση, ισχυρή δομή για την προστασία της εσωτερικής οπτικής ινής,Υψηλής απόδοσης σφράγισης για να διευκολύνει την προστασία από τη σκόνη, καινοτόμο σχεδιασμό για προηγμένο εξοπλισμό δικτύου.
Εφαρμογές:
ØΕπικοινωνία οπτικών ινώνπυκνή καλωδίωσησύστημα μεταξύ κτιρίων.
ØΔιασύνδεση οπτικών συνδέσμων σε οπτικούς ενεργούς εξοπλισμούς για καλωδίωση LAN.
ØΣταθμός βάσης τηλεπικοινωνιών.
ØΤο κέντρο δεδομένων της βιομηχανικής περιοχής.
ØΔωμάτιο κέντρου δεδομένων εμπορικού κτιρίου.
ØΚαλωδιακή τηλεόραση
ØΔικτυακό δίκτυο
ØWAN
ØFTTX
Γστην απεικόνισηSχημικό:
1.
2.
|
Σχήμα |
Δυνατότητα κασέτας LGX |
LGX |
Συνολική παραγωγική ικανότητα |
Τύπος συνδέσμου |
Μέγεθος |
Εφαρμογή |
|
|
Α2 |
R |
72F MPO*4 τεμάχια |
4 |
1152F |
MPO*10*4 |
1U |
1 κομματάκια A2 LGX Cassette συνδεθείτε με 3 κομματάκια C1 LGX Cassette, πλήρες σετ A2 συνδεθείτε με 3 πλήρη σύνολα C1 |
|
Τ |
48FMPO*6 pcs=288F |
||||||
|
C1 |
R |
48F MPO*2 τεμάχια |
4 |
384F |
MPO*10*4 |
1U |
1 κομμάτι C1 LGX Κασέτα συνδέεται με4 PC D2 LGX Κασέτες, πλήρες σύνολο C1 συνδέονται με4 πλήρη σύνολα D2 |
|
Τ |
12F MPO*8 τεμάχια=96F |
||||||
|
D2 |
R |
12F MPO*2 τεμάχια |
4 |
96F |
ΜΠΟ*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, συνδεθεί με την τερματική συσκευή μέσω καλωδίου επικάλυψης LC |
|
Τ |
24FΕπικεφαλής |
ΑΠ*24*4 |
|||||
3.
|
Σχήμα |
Δυνατότητα κασέτας LGX |
LGX |
Συνολική παραγωγική ικανότητα |
Τύπος συνδέσμου |
Μέγεθος |
Εφαρμογή |
|
|
Β1 |
R |
72F MPO*1 τεμάχια |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO συνδέεται με τη συσκευή μετάδοσης 400G με καλώδιο MPO patch, T:24F MPO μπορεί να συνδέεται με κασέτα C3 LGX |
|
Τ |
16F MPO*3 τεμάχια 24F MPO*1 τεμάχια=72F |
||||||
|
BG1 |
R |
72F MPO*2 τεμάχια |
4 |
576F |
MPO*11*4 |
1U |
Ειδική κασέτα 100G, 400G |
|
Τ |
16F MPO*9 pcs=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
ΜΠΟ*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, συνδέεται με τον τερματικό εξοπλισμό μέσω καλωδίου επικάλυψης LC |
|
Τ |
24F LC |
ΑΠ*24*4 |
|||||
Παράμετροι προϊόντος:
|
Τύπος ινών |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Συνδετήρας |
Άντρας ((αγγειοειδής βελόνα), θηλυκό |
Επικεφαλής |
|
|
MPO/MTP |
|||
|
Διάμετρος καλωδίου(μμ) |
Μίνι στρογγυλό καλώδιο: Max4.5mm Καλώδιο κορδέλας: Max3.0*5.0mm |
0.9/0.6 |
|
|
Απώλεια εισαγωγής (dB) |
Τύπος:≤0.35/0.7 (Τυπικό/Μαξ) Μικρή απώλεια:≤0.2/0.35 (Τυπικό/Μαξ) |
≤ 0.3 |
|
|
Απώλεια απόδοσης (Min) |
Μικροκυκλοφόρησης: |
PC MM: 20dB |
UPC SM: 40dB Μικροεπιχειρησιακό σύστημα: 60dB PC MM: 25dB |
|
Δοκιμαστικό μήκος κύματος (μμ) |
SM: 1310/1550 ΜΜ: 850/1300 |
||
|
Επαναληψιμότητα |
≤ 0,1 dB |
||
|
Δυνατότητα |
≤ 0,2 dB |
||
|
Αντικατάστατη |
≤ 0,2 dB |
||
|
Ράδιο κάμψης(Δυναμικό/στατικό) |
20/10 |
||
|
Ονομασία προϊόντος |
Κουτί μονάδας |
Κουτί μηχανής |
|
|
Μέγεθος ((L*W*H) |
93*100*39 |
482*200*44,2 χιλιοστά |
|
|
Υλικό |
Αφως |
||
Συσκευή:
|
Βάρος |
Μέγεθος εσωτερικού κουτιού |
Μέγεθος εξωτερικού κουτιού(5 τεμάχια/κουτί) |
Βάρος ανά κουτί(χιλιόγραμμο) |
|
1.5 κιλά |
500*280*80χμ |
510*300*420 χιλιοστά |
11 |
FQA:
1Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε ένας κατασκευαστής, FTTH λύση και κέντρο δεδομένων συνολικής λύσης πάροχος στο Shenzhen, Κίνα, που ιδρύθηκε το 2000.
2. Ε: Ποια είναι η MOQ σας;
Α: MOQ μπορεί να είναι 1pcs, αλλά η τιμή δεν είναι ανταγωνιστική. Μεγαλύτερη ποσότητα, η τιμή θα είναι πιο ανταγωνιστική.
3Ε: Μπορείτε να αναφέρετε την τιμή FOB;
Α: Ναι. Μπορούμε να παραδώσουμε μέσω αέρα, DHL, TNT, UPC, FEDEX, κλπ. Για μεγάλη ποσότητα θα το παραδώσουμε μέσω θάλασσας.
Μπορούμε να αναφέρουμε την τιμή με το φορτίο και τον χρόνο προώθησης για εσάς, αφού μας ενημερώσετε λεπτομερείς απαιτήσεις με την ποσότητα.
Για περισσότερες λύσεις, μπορείτε να επικοινωνήσετε μαζί μας.
4Ε: Πώς είναι η ποιότητά σας;
Α: Η παραγωγή μας είναι σύμφωνα με το πρότυπο IEC, της Ευρώπης. CE, ISO, RoHS, CPR και ANATEL πιστοποιημένο.
Όλα τα προϊόντα είναι 100% δοκιμασμένα πριν από την παράδοση.
5. Ε: Ποιο είναι το χρόνο προετοιμασίας;
Α: Εξαρτάται από την ποσότητα και τα προϊόντα. Για το καλώδιο φυτικής ινώδους οπτικής, ο χρόνος παράδοσης μπορεί να είναι 2 -3 εργάσιμες ημέρες μέσα σε 5000 τεμάχια.Μπορούμε να ασχοληθούμε με επείγουσες παραγγελίες..
6. Ε: Ποια είναι η εγγύηση σας;
Α: Εξαρτάται από ένα διαφορετικό προϊόν, έχουμε 1 έτος εγγύηση για το καλώδιο από την παράδοση, αλλά μόνο υπεύθυνη για μη τεχνητές ζημιές.Το φορτίο θα πληρωθεί από την πλευρά σας..
7Ε: Τι πακετάρισες;
Α: Διεθνές τυποποιημένο πακέτο εξαγωγής. Εάν χρειάζεστε να εκτυπώσετε το λογότυπό σας στην συσκευασία, παρακαλώ ενημερώστε μας πριν από την προσφορά.
8Ε: Μπορείτε να προσφέρετε OEM/ODM;
Α: Ναι, μπορούμε. Όλα τα προϊόντα αποδέχονται OEM / ODM. μπορούμε να υπογράψουμε τη Συμφωνία Εμπιστευτικότητας.
9Ε: Μπορώ να έχω ένα δείγμα;
Α: Εξαρτάται από τα προϊόντα, δωρεάν δείγμα παρέχει κάτω από 10 δολάρια. Το φορτίο θα πληρωθεί από τον αγοραστή πριν από την παράδοση.
10Ε: Πώς μπορώ να παραγγείλω;
Α:1. στείλτε ταχυδρομείο ή ερωτήσεις με το όνομα του προϊόντος, τις προδιαγραφές και την ποσότητα σε εμάς.
2Θα σας προσφέρουμε την προσφορά μας με χρόνο.
3Μετά την επιβεβαίωση της προσφοράς, θα στείλουμε έναν ντετέκτιβ με τον τραπεζικό μας λογαριασμό.
4Η παραγωγή θα κανονιστεί μετά την πληρωμή.
5Επαληθεύστε τον παραλήπτη πριν τον παραδώσουμε.
6Ο αριθμός παρακολούθησης θα σας δοθεί μετά την παράδοση.
11- Ποιο είναι το όρο πληρωμής;
Α: T / T, Western Union, Paypal, MoneyGram αμέσως. Για μεγάλα ποσά, μπορεί να είναι 50% κατάθεση εκ των προτέρων, 50% υπόλοιπο πληρωθεί πριν από την παράδοση.
Με το ίδιο ποιοτικό πρότυπο, αν μπορείτε να πάρετε καλύτερη τιμή από την αγορά, η TAKFLY θα μπορούσε επίσης να σας υποστηρίξει την ίδια τιμή.
3 χρόνια εμπειρία στην βιομηχανία οπτικών ινών, είναι τιμή μου να είμαι ο επαγγελματίας βοηθός σας.
