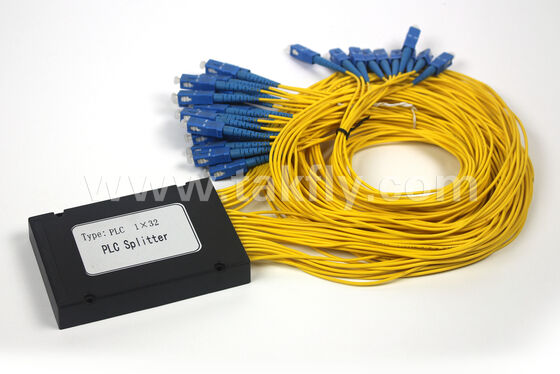

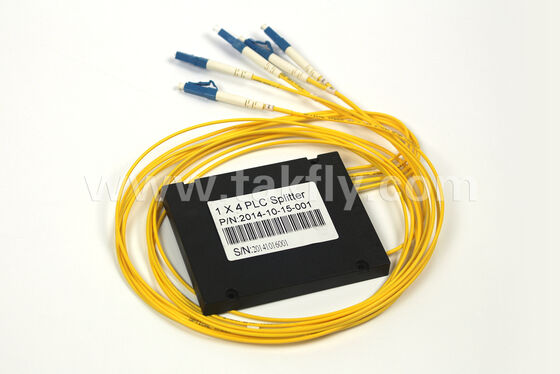

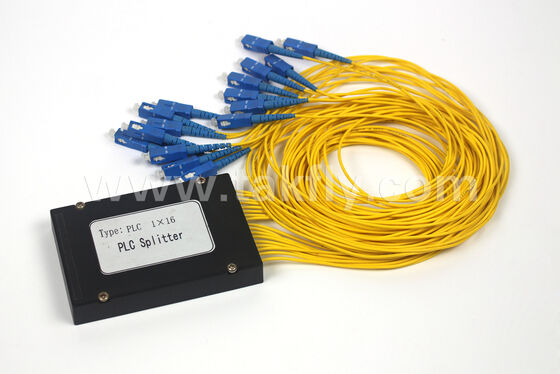

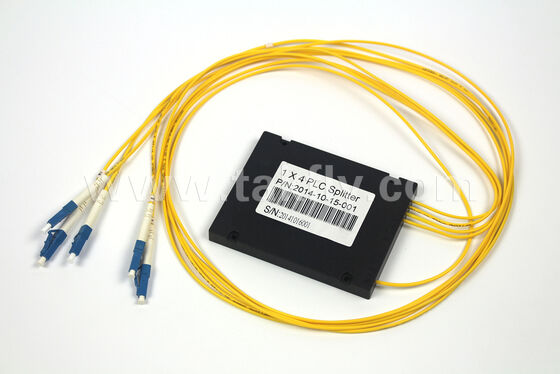

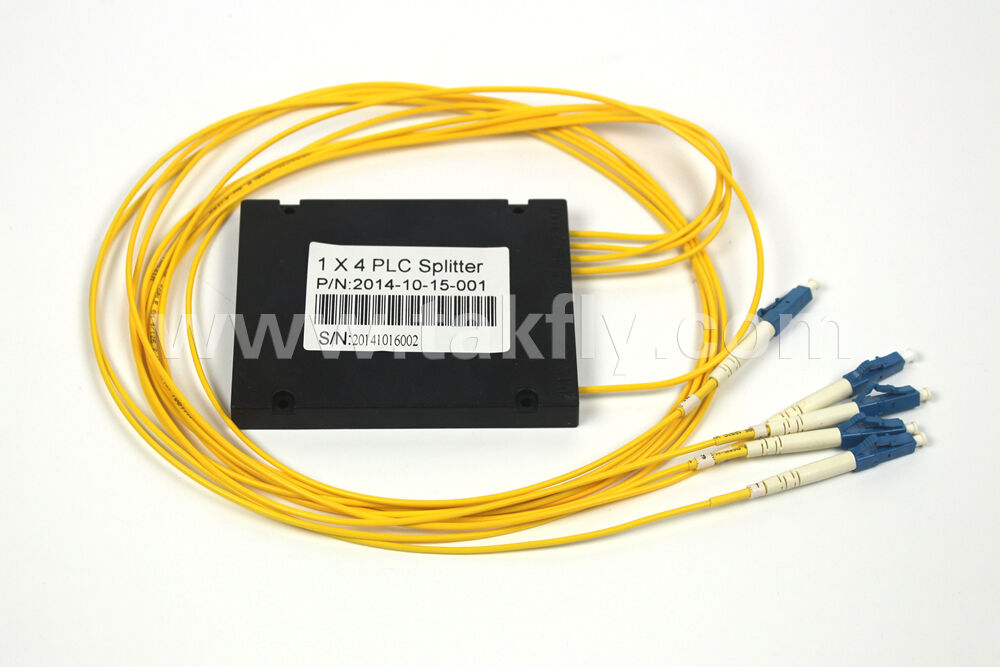

Πολυδιάστατο ABS Box PLC Splitter 1×2 έως 1×64, χαμηλή απώλεια, ευρεία θερμοκρασία, προσαρμόσιμο
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | QSFP28-4SFP28-xxx |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$2.2 ~ US$36/PC |
| Συσκευασία λεπτομέρειες: | σπαθί + κουτί + κουτί |
| Χρόνος παράδοσης: | 3-7 εργάσιμες |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | Διαχωριστής ABS PLC 1×2 έως 1×64,διαχωριστής οπτικών ινών χαμηλής απώλειας,διαχωριστής PLC ευρείας θερμοκρασίας |
||
|---|---|---|---|
Περιγραφή προϊόντων
Επισκόπηση προϊόντος
Αυτή η σειρά διαχωριστών PLC στεγάζεται σε πλαστικά κουτιά ABS ή μεταλλικά κουτιά, σχεδιασμένα για σημεία διανομής FTTH/FTTx, ντουλάπια οπτικής διασύνδεσης και κουτιά ακροδεκτών συνδρομητών όπου ο χώρος είναι περιορισμένος. Οι μονάδες μπορούν να παρέχονται με ή χωρίς προ-τερματισμένους συνδέσμους και υποστηρίζουν προσαρμοσμένα μήκη pigtail και τύπους ινών.
Τύποι και Διαστάσεις συσκευασίας
Όλες οι διαστάσεις είναι σε χιλιοστά (Μ × Π × Υ) για μονάδες με κοτσίδες εισόδου/εξόδου (οι σύνδεσμοι δεν περιλαμβάνονται στις διαστάσεις).
Διαστάσεις σειράς 1×N
| Τύπος πακέτου | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Βασικό μεταλλικό κουτί | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Mini Module Μεταλλικό Κουτί | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Πλαστικό κουτί μονάδας (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Διαστάσεις σειράς 2×N
| Τύπος πακέτου | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Βασικό μεταλλικό κουτί | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Mini Module Μεταλλικό Κουτί | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Πλαστικό κουτί μονάδας (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Σημείωμα:Οι διαστάσεις είναι μόνο για το σώμα της μονάδας. Τα μήκη της κοτσιδιάς και οι σύνδεσμοι δεν περιλαμβάνονται. Τα πλαστικά κουτιά ABS είναι συνήθως λευκά ή μαύρα με βαθμό επιβραδυντικού φλόγας UL94 V-0. Τα μεταλλικά κουτιά είναι κατασκευασμένα από χάλυβα με αντισκωριακή επίστρωση.
Τεχνικές Παράμετροι
Παράμετροι οπτικής απόδοσης που ισχύουν για όλους τους τύπους συσκευασίας (κιβώτιο ABS ή μεταλλικό κουτί) για τις αντίστοιχες αναλογίες διαχωρισμού.
| Παράμετρος | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Μήκος κύματος λειτουργίας (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Μέγ. Απώλεια εισαγωγής (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Μέγ. Ομοιομορφία (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Μέγ. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0,5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Απώλεια επιστροφής (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Κατευθυντικότητα (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Θερμοκρασία λειτουργίας (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Θερμοκρασία αποθήκευσης (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Σημειώσεις:Απώλεια εισαγωγής, ομοιομορφία και τιμές PDL που μετρήθηκαν σε θερμοκρασία δωματίου, δεν περιλαμβάνονται οι απώλειες συνδετήρων. Απώλεια επιστροφής ≥55dB με βάση την απόδοση του βύσματος SC/APC. Η κατευθυντικότητα, η θερμοκρασία λειτουργίας και η θερμοκρασία αποθήκευσης συμμορφώνονται με το IEC 61753-2 και το Telcordia GR-1209/1221.
Χαρακτηριστικά προϊόντος
- Τεχνολογία PLC- Βασίζεται σε επίπεδο κύκλωμα φωτός, παρέχοντας ομοιόμορφη διάσπαση και χαμηλή απώλεια εισαγωγής
- Πολλαπλές επιλογές πακέτων- Πλαστικό κουτί ABS (ελαφρύ, χαμηλού κόστους) ή μεταλλικό κουτί (υψηλότερη μηχανική αντοχή)
- Συμπαγείς διαστάσεις- Κατάλληλο για περιβλήματα περιορισμένου χώρου όπως FDT, ODC και τερματικά συνδρομητών
- Ευρεία θερμοκρασία λειτουργίας- -40℃ έως +85℃, κατάλληλο τόσο για εσωτερικές όσο και για εξωτερικές εφαρμογές
- Συμμόρφωση με τα πρότυπα- Πληροί τα IEC 61753-2, RoHS και Telcordia GR-1209/1221
Επιλογές προσαρμογής
Όλες οι μονάδες κιβωτίου ABS και μεταλλικού κουτιού υποστηρίζουν τις ακόλουθες προσαρμογές (προσδιορίστε κατά την παραγγελία):
| Προσαρμόσιμο στοιχείο | Διαθέσιμες Επιλογές |
|---|---|
| Τύπος συνδετήρα στις πλεξίδες εισόδου/εξόδου | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC ή χωρίς βύσμα (γυμνή ίνα) |
| Μήκος κοτσιδάκι | 0,5 m, 1,0 m, 1,5 m, 2,0 m ή όπως απαιτείται |
| Τύπος ινών | G.652D, G.657A1 (insensititive) G.657A2 |
| Αριθμός ινών εισόδου/εξόδου | 1×N ή 2×N με καθορισμένη σήμανση θύρας |
| Χρώμα κουτιού ABS | Λευκός, μαύρος ή προσαρμοσμένος κωδικός RAL |
| Αξιολόγηση επιβραδυντικού φλόγας | UL94 V-0 (πρότυπο για κουτιά ABS) |
Τυπικές Εφαρμογές
- Κατανομή FTTH/FTTx- Εγκατεστημένο σε τερματικά διανομής ινών, περιβλήματα τερματικών οπτικού δικτύου ή κιβώτια επιτοίχιας τοποθέτησης
- Δίκτυα CATV- Διαχωρισμός σημάτων εκπομπής σε αρχιτεκτονικές HFC
- Τοπικά δίκτυα (LAN)- Παθητικό οπτικό LAN για επιχειρηματικές πανεπιστημιουπόλεις
- Διασύνδεση κέντρου δεδομένων- Διαίρεση χαμηλών απωλειών για διαδρομές παρακολούθησης ή πλεονασμού
Παράδειγμα παραγγελίας
| Αναλογία διαίρεσης | Τύπος πακέτου | Σύνδεσμος (Είσοδος/Έξοδος) | Μήκος κοτσιδάκι | Τύπος ινών |
|---|---|---|---|---|
| 1×8 | Πλαστικό κουτί ABS | SC/APC | 1,0μ | G.657A1 |
Μορφή κωδικού παραγγελίας (παράδειγμα):
PLC-ABS-1×8-SC/APC-1.0-G657A1
Για έναν πλήρη πίνακα κωδικών παραγγελίας, επικοινωνήστε μαζί μας.
PLC-ABS-1×8-SC/APC-1.0-G657A1
Για έναν πλήρη πίνακα κωδικών παραγγελίας, επικοινωνήστε μαζί μας.
