LGX Box PLC Splitter ️ Τυποποιημένο αποτύπωμα για 1×2 έως 2×64, συμβατό με συνδέσμους SC/LC
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | QSFP28-4SFP28-xxx |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$17.66 ~ US$70.63/PC |
| Συσκευασία λεπτομέρειες: | σπαθί + κουτί + κουτί |
| Χρόνος παράδοσης: | 3-7 εργάσιμες |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Επισημαίνω: | LGX Box PLC Splitter SC/LC συμβατό,Διαχωριστής PLC οπτικών ινών 1×2 έως 2×64,Τυποποιημένος διαχωριστής αποτυπώματος PLC LGX Box |
||
|---|---|---|---|
Περιγραφή προϊόντων

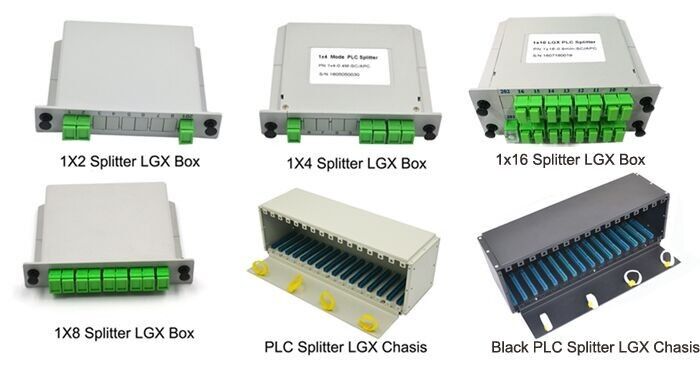

LGX Box PLC Splitter – Τυποποιημένο ίχνος για 1×2 έως 2×64
Συμβατό με υποδοχές SC/LC για πλαίσια διανομής ινών, ντουλάπια οπτικής διασύνδεσης και υπο-ράφι ODF.
Επισκόπηση προϊόντος
Το κουτί LGX παρέχει ένα τυποποιημένο περίβλημα από μέταλλο/πλαστικό για οπτικούς διαχωριστές PLC, που καλύπτει αναλογίες διαχωρισμού από 1×2 έως 2×64. Διατίθεται με υποδοχές SC ή LC (simplex/duplex) για να καλύψει τις συγκεκριμένες απαιτήσεις σας.
Διαστάσεις πακέτου έναντι αναλογίας διαχωρισμού
Τυπικές διαστάσεις κουτιού LGX (Μ × Π × Υ, σε mm):
| Αναλογία διαίρεσης | Τύπος σύνδεσης | Μήκος × Πλάτος × Ύψος (mm) |
|---|---|---|
| 1×2 | SC / LC | 130 × 100 × 25 |
| 1×4 | SC / LC | 130 × 100 × 25 |
| 1×8 | SC / LC | 130 × 100 × 25 |
| 1×16 | SC / LC | 130 × 100 × 50 |
| 1×32 | LC | 130 × 100 × 50 |
| 1×32 | SC | 130 × 100 × 102 ή 267 × 100 × 50 |
| 1×64 | LC | 130 × 180 × 102 |
| 1×64 | SC | 130 × 100 × 205 |
| 2×2 | SC / LC | 130 × 100 × 25 |
| 2×4 | SC / LC | 130 × 100 × 25 |
| 2×8 | SC / LC | 130 × 100 × 25 |
| 2×16 | SC / LC | 130 × 100 × 50 |
| 2×32 | LC | 130 × 100 × 50 |
| 2×32 | SC | 130 × 100 × 102 |
| 2×64 | LC | 130 × 100 × 50 |
Σημειώσεις:
• Οι διαστάσεις είναι τυπικές για γυμνή κατοικία. ενδέχεται να υπάρχουν μικρές διαφοροποιήσεις λόγω εσωτερικής δρομολόγησης ινών
• Για έκδοση 1×32 SC, διαθέσιμες δύο εξωτερικές διαστάσεις για να χωρέσουν διαφορετικά βάθη ραφιών ή δίσκου
• Όλα τα κουτιά LGX διαθέτουν τυπικές οπές στερέωσης συμβατές με κανονικούς δίσκους ODF
• Οι διαστάσεις είναι τυπικές για γυμνή κατοικία. ενδέχεται να υπάρχουν μικρές διαφοροποιήσεις λόγω εσωτερικής δρομολόγησης ινών
• Για έκδοση 1×32 SC, διαθέσιμες δύο εξωτερικές διαστάσεις για να χωρέσουν διαφορετικά βάθη ραφιών ή δίσκου
• Όλα τα κουτιά LGX διαθέτουν τυπικές οπές στερέωσης συμβατές με κανονικούς δίσκους ODF
Μετρημένη οπτική απόδοση
Εργοστασιακά δεδομένα μέτρησης για διαχωριστές PLC μονής λειτουργίας 1×4, 1×8 και 1×16:

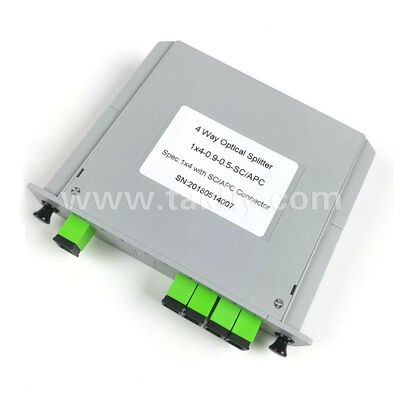

1×4 Single Mode PLC Splitter
| Μήκος κύματος λειτουργίας | 1260-1650 nm |
| P/N | 1x4-PLC-0-9-0,5-SA |
| Τύπος ινών | G.657A με χαλαρό σωλήνα Φ0,9mm |
| Τύπος σύνδεσης | SC/APC |
| Θερμοκρασία λειτουργίας | -40℃ έως +85℃ |
| Απώλεια εισαγωγής | MAX 7,2 dB |
| PDL | MAX 0,2 dB |
| Απώλεια επιστροφής | ≥55 dB |
1×8 Splitter PLC Single Mode
| Μήκος κύματος λειτουργίας | 1260-1650 nm |
| P/N | 1x8-PLC-0,9-0,5-SA |
| Τύπος ινών | G.657A με χαλαρό σωλήνα Φ0,9mm |
| Τύπος σύνδεσης | SC/APC |
| Θερμοκρασία λειτουργίας | -40℃ έως +85℃ |
| Απώλεια εισαγωγής | ΜΕΓΙΣΤΟ 10,5 dB |
| PDL | MAX 0,2 dB |
| Απώλεια επιστροφής | >55 dB |

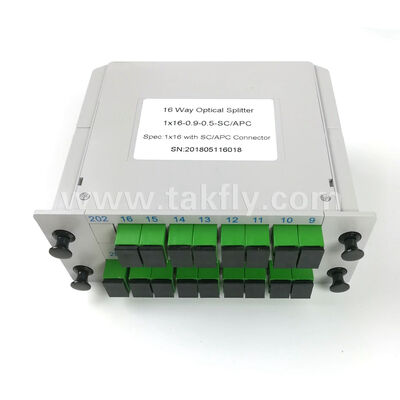

1×16 Single Mode PLC Splitter
| Μήκος κύματος λειτουργίας | 1260-1650 nm |
| P/N | 1-16-PLC-0,9-0,5-SA |
| Τύπος ινών | G.657A με χαλαρό σωλήνα Φ0,9mm |
| Τύπος σύνδεσης | SC/APC |
| Θερμοκρασία λειτουργίας | -40℃ έως +85℃ |
| Απώλεια εισαγωγής | ΜΕΓΙΣΤΟ 13,0 dB |
| PDL | ΜΕΓΙΣΤΟ 0,25 dB |
| Απώλεια επιστροφής | ≥55 dB |
Υλικά & Περιβαλλοντικές Προδιαγραφές
- Υλικό στέγασης:Χάλυβας ψυχρής έλασης (μαύρη επίστρωση) ή επιβραδυντικό φλόγας ABS (προαιρετικό)
- Τύπος ινών:G.657A1 / G.652D (διαθέσιμο μη ευαίσθητο σε κάμψη)
- Συνδέσεις:SC/APC, SC/UPC, LC/APC, LC/UPC (καθορίστε κατά την παραγγελία)
- Μήκος κοτσιδάκι:Τυπικό 0,5 m / 1,0 m / 1,5 m, προσαρμόσιμο
- Θερμοκρασία λειτουργίας:-40℃ έως +85℃
- Θερμοκρασία αποθήκευσης:-40℃ έως +85℃
- Υγρασία:≤95% (χωρίς συμπύκνωση)
Τυπικές Εφαρμογές
- Ενσωμάτωση υπο-rack ODF- Απευθείας slide-in συμβατότητα με patch panel LGX 19 ιντσών
- Ερμάρια οπτικής διασύνδεσης- Διαίρεση υψηλού αριθμού θυρών σε εξωτερικούς κόμβους FTTx
- Κέντρα δεδομένων- Κατανομή ινών υψηλής πυκνότητας
- CATV headends- Διάσπαση σήματος εκπομπής
Επιλογές προσαρμογής
- Τύπος σύνδεσης και στίλβωση (APC/UPC)
- Μήκος κοτσιδάκι και χρώμα ινών
- Τύπος ίνας (G.657A2, OM3 multimode)
- Χρώμα περιβλήματος και σήμανση μεταξοτυπίας
Συχνές Ερωτήσεις
Συχνές ερωτήσεις προϊόντων
Ε1: Ποιος είναι ο σκοπός ενός διαχωριστή PLC 1×128;
A1: Διαιρεί ένα οπτικό σήμα εισόδου σε 128 σήματα εξόδου ίσης ισχύος. Χρησιμοποιείται συνήθως σε μεγάλης κλίμακας δίκτυα FTTH/PON και οπτικά συστήματα διανομής CATV.
Ε2: Ποια είναι η τυπική απώλεια εισαγωγής για έναν διαχωριστή 1×128;
A2: Η θεωρητική απώλεια είναι περίπου 21,0 dB. Η συνολική απώλεια εισαγωγής είναι ≤23,0 dB (συνήθης), με μέγιστη ≤26,0 dB σύμφωνα με τα βιομηχανικά πρότυπα.
Ε3: Μπορεί αυτός ο διαχωριστής να χρησιμοποιηθεί αντίστροφα;
A3: Ναι, οι διαχωριστές PLC είναι παθητικές αμοιβαίες συσκευές. Μπορούν να συνδυάσουν 128 σήματα εισόδου σε μία ίνα εξόδου, αλλά σημειώστε ότι η συνδυασμένη απώλεια θα είναι υψηλή (≥21 dB).
Ε4: Ποιοι τύποι υποδοχών είναι διαθέσιμοι για τον πίνακα εξόδου;
A4: Οι τυπικές επιλογές περιλαμβάνουν SC/APC (πιο συνηθισμένο για FTTH), SC/UPC, LC/UPC ή FC/APC. Επικοινωνήστε μαζί μας για να επιβεβαιώσετε συγκεκριμένες διεπαφές σύνδεσης.
Ε5: Τι ύψος rack (U) απαιτεί αυτός ο πίνακας;
A5: Το ύψος του rack εξαρτάται από το σχεδιασμό και την πυκνότητα της θύρας. Οι διαχωριστές 1×128 έρχονται συνήθως σε ύψη 2U, 3U ή 4U. Επικοινωνήστε μαζί μας για ακριβείς διαστάσεις.
Ε6: Πόσο σταθερή θερμοκρασία είναι ο διαχωριστής σε υπαίθρια ντουλάπια;
A6: Η συσκευή λειτουργεί από -40℃ έως +85℃, καθιστώντας την κατάλληλη για υπαίθρια ντουλάπια, κεντρικά γραφεία ή μη ελεγχόμενα από τη θερμοκρασία κεντρικά γραφεία.
Ε7: Πόσες μονάδες διαχωριστή υπάρχουν μέσα; Είναι διαδοχικές μονάδες 1×16 ή 1×32;
A7: Οι διαχωριστές 1×128 μπορούν να υλοποιηθούν με ένα μόνο τσιπ PLC υψηλής ομοιομορφίας ή με διαδοχικές μικρότερες μονάδες. Επικοινωνήστε με την ομάδα πωλήσεών μας για συγκεκριμένες λεπτομέρειες εσωτερικής διαμόρφωσης.
Ε8: Ποια είναι η περίοδος εγγύησης;
A8: Η τυπική εγγύηση είναι 1 έτος, που καλύπτει μη ανθρώπινα ελαττώματα με δωρεάν επισκευή για κατασκευαστικά ελαττώματα.
Ε9: Μπορώ να πάρω ένα δείγμα πριν από τη μαζική παραγγελία;
A9: Ναι, παρέχουμε δείγματα. Προσδιορίστε τις απαιτήσεις μήκους σύνδεσης και ίνας.
Ε10: Πώς να καθαρίσετε τις υποδοχές εξόδου σε πάνελ υψηλής πυκνότητας;
A10: Χρησιμοποιήστε καθαριστικά με ένα κλικ ή καθαριστικά κασετών με κατάλληλους προσαρμογείς (SC ή LC). Ο σχεδιασμός του μπροστινού πίνακα επιτρέπει τον ατομικό καθαρισμό χωρίς να ενοχλούνται οι γειτονικές ίνες.
