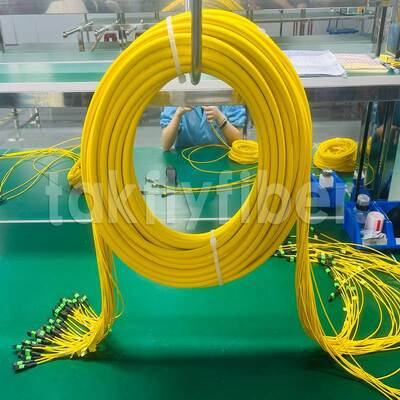

Το Takfly 288-Fiber MPO/MTP Ultra-Density Patch Cord
Λεπτομέρειες:
| Τόπος καταγωγής: | Shenzhen, Κίνα |
| Μάρκα: | Takfly/OEM |
| Πιστοποίηση: | CE, ISO, RoHS, GS |
| Αριθμό μοντέλου: | MPO/MTP σκοινί μπαλωμάτων |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | US $9.88-US $19.88/ Pcs |
| Συσκευασία λεπτομέρειες: | Τσάντα PP έπειτα στο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3-7working ημέρα |
| Όροι πληρωμής: | L/C, T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 50000 τμχ/μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Πυρήνας: | Πολυπύρηνα | Συνδετήρας Α: | SC |
|---|---|---|---|
| Συνδετήρας Β: | ΑΕΠ/ΜΤΠ | Λειτουργία ινών: | 50/125UM |
| Διάμετρος καλωδίου: | 0.9/2.0/3.0 | Είδος πολωνικού: | PC/APC |
| Απώλεια επιστροφής: | Δοκιμαστική ικανότητα: | Απώλεια εισαγωγής: | 0.35dB Max (0.15dB Τυπικά) |
| Εξωτερικό υλικό θήκης: | PVC/LSZH | Ράδιο κάμψης Στατικό/Δυναμικό: | 10D/20D |
| Κωδικός HS: | 854470000 | Γένος: | Άνδρας/Γυναίκα |
| Επισημαίνω: | 288 ινών MPO καλώδιο επικάλυψης,Υπερπλέκτης MTP με πολύ πυκνότητα,καλώδιο MPO MTP υψηλής χωρητικότητας |
||
Περιγραφή προϊόντων
Καλώδιο σύνδεσης Takfly 288-ινών MPO/MTP εξαιρετικά υψηλής πυκνότητας
Λύση καλωδίωσης κορμού υψηλής πυκνότητας ινών για υποδομές επόμενης γενιάς hyperscale, υποστηρίζοντας οπτικά δίκτυα 400G/800G και αναδυόμενα 1.6T.
Επισκόπηση προϊόντος
Το καλώδιο σύνδεσης MPO/MTP 288 ινών έχει σχεδιαστεί για περιβάλλοντα hyperscale όπου η πυκνότητα θυρών και ο προϋπολογισμός σύνδεσης είναι κρίσιμοι. Χρησιμοποιώντας τεχνολογία φερρούλης MT ακριβείας με οδηγούς ακριβείας, αυτό το καλώδιο κορμού ευθυγραμμίζει εκατοντάδες ίνες σε μια συμπαγή διάταξη για γρήγορη ανάπτυξη.
Διατίθενται δύο επίπεδα απόδοσης:Βασική ποιότηταπαρέχει τυπική απώλεια εισαγωγής 0,35 dB, ενώ ηποιότητα χαμηλής απώλειαςεπιτυγχάνει τυπικά 0,20 dB, διατηρώντας πολύτιμο περιθώριο σύνδεσης σε κανάλια πολλαπλών συνδετήρων. Κάθε συναρμολόγηση υποβάλλεται σε 100% εργοστασιακό έλεγχο για απώλεια εισαγωγής, απώλεια επιστροφής και τρισδιάστατη γεωμετρία ακραίας επιφάνειας.
Βασικά χαρακτηριστικά
- 288 ίνεςσε έναν μόνο κορμό υψηλής πυκνότητας (διαθέσιμες προσαρμοσμένες πυκνότητες)
- Φερρούλη MT ακριβείας με ευθυγράμμιση οδηγού υπο-μικρομέτρου
- Απόδοση χαμηλής απώλειας: τυπική IL ≤0,20 dB, μέγιστη IL ≤0,35 dB
- Βασική απόδοση: τυπική IL ≤0,35 dB, μέγιστη IL ≤0,70 dB
- Συμβατότητα SM (G.652 / G.655 / G.657) και MM (OM1-OM5)
- Κατασκευές καλωδίων μίνι στρογγυλές ή επίπεδες κορδέλας
- Επιλογές εξωτερικού περιβλήματος PVC ή LSZH
- Πλήρης διαχείριση πολικότητας Τύπου Α / Β / C με χρωματικά κωδικοποιημένα βύσματα
- Διαμορφώσεις αρσενικών (με ακίδες) και θηλυκών (χωρίς ακίδες) συνδετήρων
Τεχνικές προδιαγραφές
Οπτική απόδοση
| Παράμετρος | Βασική ποιότητα | Ποιότητα χαμηλής απώλειας |
|---|---|---|
| Τυπική απώλεια εισαγωγής | ≤0,35 dB | ≤0,20 dB |
| Μέγιστη απώλεια εισαγωγής | ≤0,70 dB | ≤0,35 dB |
| Απώλεια επιστροφής (SM APC) | ≥60 dB | ≥60 dB |
| Απώλεια επιστροφής (MM PC) | ≥20 dB | ≥20 dB |
| Μήκος κύματος δοκιμής (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| Μήκος κύματος δοκιμής (MM) | 850 / 1300 nm | 850 / 1300 nm |
Μηχανική αντοχή
| Παράμετρος | Προδιαγραφή |
|---|---|
| Κύκλοι ζεύξης | ≥500 (ΔIL ≤0,2 dB) |
| Αντοχή σε εφελκυσμό (καλώδιο 2,0 mm) | ≥50 N |
| Επαναληψιμότητα | ≤0,1 dB |
| Αντοχή | ≤0,2 dB |
| Δυνατότητα εναλλαγής | ≤0,2 dB |
Περιβαλλοντική σταθερότητα
| Παράμετρος | Προδιαγραφή |
|---|---|
| Θερμοκρασία λειτουργίας | -20°C έως +70°C |
| Μέγιστη θερμοκρασία βραχυπρόθεσμης λειτουργίας | +85°C |
| Θερμοκρασία αποθήκευσης | -40°C έως +80°C |
| Κύκλοι υγρής θερμότητας | ΔIL ≤0,3 dB μετά από 5 κύκλους (-10°C έως +65°C, 93% RH) |
| Γήρανση σε υψηλή θερμοκρασία | ΔIL ≤0,3 dB μετά από 168 ώρες στους +85°C |
| Αποθήκευση σε χαμηλή θερμοκρασία | ΔIL ≤0,2 dB μετά από 24 ώρες στους -40°C |
| Δόνηση & Κρούση | Συμβατό με GR-1435-CORE |
Φυσικά χαρακτηριστικά
| Παράμετρος | Επιλογές |
|---|---|
| Αριθμός ινών | 288 (προσαρμόσιμο) |
| Κατασκευή καλωδίου | Μίνι στρογγυλό (≤4,5 mm OD) / Κορδέλα (≤3,0 × 5,0 mm) |
| Υλικό περιβλήματος | PVC / LSZH (CPR Bca / Cca / Dca) |
| Ακτίνα κάμψης (Στατική / Δυναμική) | 10D / 20D |
| Διαθέσιμα μήκη | 0,5 m έως 200 m |
Σενάρια ανάπτυξης
| Τομέας | Τυπικές αναπτύξεις | Πλεονέκτημα πυκνότητας |
|---|---|---|
| Κέντρα δεδομένων Hyperscale | Κορμοί 800G από σπονδυλική στήλη σε φύλλο, διασυνδέσεις συστοιχιών GPU AI | Ένας κορμός αντικαθιστά δεκάδες καλώδια duplex |
| Τηλεπικοινωνιακά κεντρικά γραφεία | Αναβαθμίσεις backbone ODF, έτοιμα για οπτικά 400G coherent | Γρήγορη ανάπτυξη με μονάδες διακλάδωσης MPO-LC |
| Υποδομές 5G | Συνδέσεις front-haul και mid-haul BBU/DU προς AAU/RU | 60% ταχύτερη εγκατάσταση έναντι μεμονωμένης συγκόλλησης ινών |
| Βιομηχανικά δίκτυα | Ανθεκτικά backbones στο δάπεδο του εργοστασίου | Αντοχή σε κρούση, δόνηση και μούχλα |
Πλεονεκτήματα κατασκευής
- Κλίμακα κατασκευής: 30.000 m² σε R&D Shenzhen (6.000 m²) και παραγωγή Zhongshan (24.000 m²)
- Παραγωγική ικανότητα: 19 αποκλειστικές γραμμές MPO που παρέχουν 200.000+ τεμάχια ανά μήνα
- Ηγετική θέση στον αριθμό ινών: Τυπικοί κορμοί 288 ινών με διαθέσιμη προσαρμογή
- Εκτεταμένος κύκλος ζωής: ≥500 κύκλοι ζεύξης έναντι 200 κύκλων μέσου όρου βιομηχανίας
- Θερμικό περιθώριο: Βραχυπρόθεσμη λειτουργία έως +85°C
- Σαφήνεια πολικότητας: Πλήρης υποστήριξη Τύπου Α/Β/Γ με χρωματική κωδικοποίηση
- Περιβαλλοντική προστασία: Παρέχονται πλήρεις αναφορές δοκιμών υγρής θερμότητας, θερμικού κύκλου και δόνησης
Οδηγός παραγγελίας
Διαμορφώστε το καλώδιο σύνδεσής σας χρησιμοποιώντας τις ακόλουθες προδιαγραφές:
- Αριθμός ινών: 288 (άλλες πυκνότητες διαθέσιμες κατόπιν αιτήματος)
- Βαθμός απώλειας: Βασική / Χαμηλή απώλεια
- Τύπος καλωδίου: Μίνι στρογγυλό / Κορδέλα
- Περίβλημα: PVC / LSZH
- Γυάλισμα: PC / APC
- Πολικότητα: Τύπος Α / Τύπος Β / Τύπος Γ
- Φύλο: Αρσενικό (με ακίδες) / Θηλυκό (χωρίς ακίδες)
- Μήκος: 0,5 m έως 200 m
- Διακλάδωση: Διαθέσιμα καλώδια διακλάδωσης MPO-σε-LC/SC/FC
Παράδειγμα κωδικού παραγγελίας
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
Διασφάλιση ποιότητας
- 100% δοκιμή IL / RL με ατομικές αναφορές δοκιμών
- Επιθεώρηση με τρισδιάστατο συμβολόμετρο (ακτίνα, ύψος ίνας, μετατόπιση κορυφής)
- Συμμόρφωση με IEC 61754-7 και EIA/TIA-604-5
- Πιστοποιήσεις: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Ιχνηλασιμότητα παρτίδας μέσω μοναδικών σειριακών αριθμών
Συχνές ερωτήσεις
Ποιος κατασκευάζει αυτά τα καλώδια σύνδεσης;
Η Takfly Communications, που ιδρύθηκε το 2000, είναι μια Εθνική Επιχείρηση Υψηλής Τεχνολογίας που διαχειρίζεται 30.000 m² χώρου παραγωγής (6.000 m² κεντρικά γραφεία Shenzhen, 24.000 m² εργοστάσιο Zhongshan). Το τμήμα MPO λειτουργεί 19 αποκλειστικές γραμμές παραγωγής με παραγωγή που υπερβαίνει τα 200.000 τεμάχια μηνιαίως, εξυπηρετώντας συνεργάτες όπως η Corning, η Amphenol, η NVIDIA και η Coherent σε πάνω από 128 χώρες.
Ποιο είναι το MOQ;
Ένα τεμάχιο για δείγματα. Η τιμολόγηση όγκου ισχύει σε μεγάλη κλίμακα.
Ποιοι είναι οι όροι πληρωμής και αποστολής;
Οι T/T, Western Union και PayPal είναι οι τυπικοί όροι. Για παραγγελίες άνω των 50.000 $, είναι διαθέσιμοι όροι Net-30 / Net-60. Οι επιλογές αποστολής κυμαίνονται από EXW έως DDP, με αεροπορική μεταφορά (DHL, FedEx, UPS) για επείγουσες ανάγκες και θαλάσσια μεταφορά για χύμα παραγγελίες.
Ποιος είναι ο χρόνος παράδοσης;
Τα τυπικά είδη σε απόθεμα αποστέλλονται σε 2-3 ημέρες. Οι προσαρμοσμένοι κορμοί 288 ινών απαιτούν συνήθως 3-9 εργάσιμες ημέρες ανάλογα με την ακριβή διαμόρφωση.
Υποστηρίζεται OEM/ODM;
Ναι. Διατίθενται προσαρμοσμένα περιβλήματα, λογότυπα, χρώματα περιβλήματος, αναφορές δοκιμών και συναρμολογήσεις υπό προστασία MNDA.
Τι εγγύηση παρέχεται;
Ένα έτος από την παράδοση για ελαττώματα υλικού και κατασκευής. Διατίθενται εκτεταμένες εγγυήσεις.
