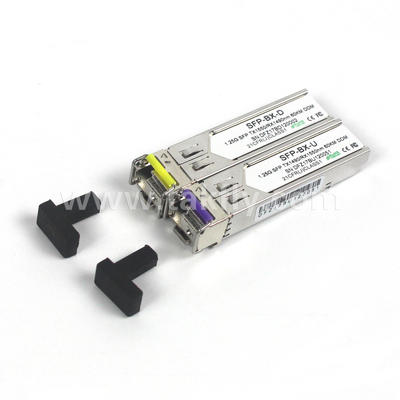

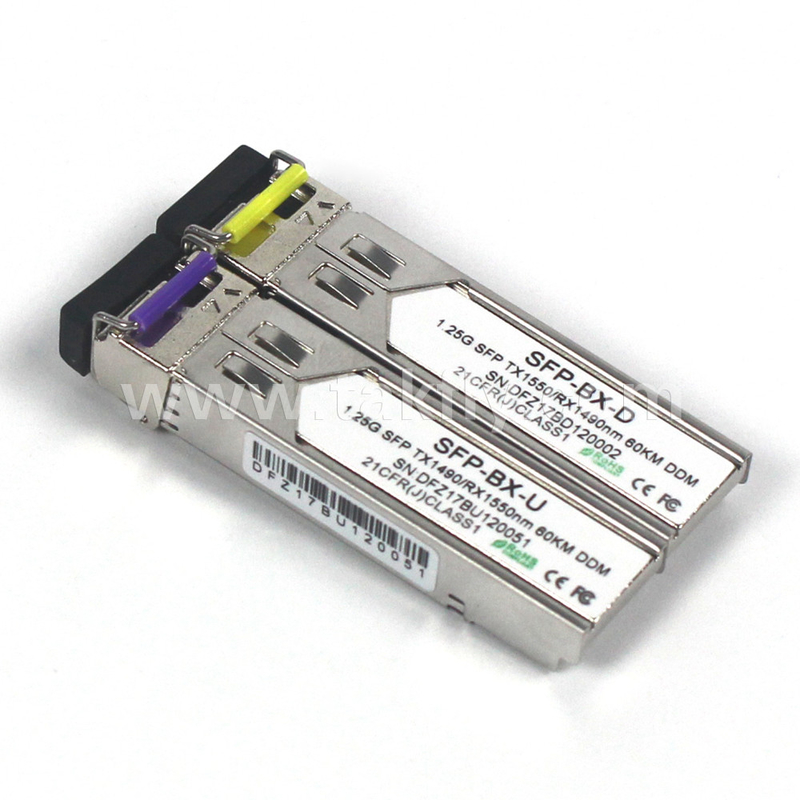

1.25Gbps SFP Δίδυμος δέκτης MMF 2KM Reach Tx1310nm/Rx1550nm
Λεπτομέρειες:
| Place of Origin: | Guangdong, SHENZHEN |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TK-B3524-3LCD2 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Κέντρο μήκους κύματος: | 1450nm | Αριθμός λιμένων: | 1x1 θύρες |
|---|---|---|---|
| Στάδιο: | Διπλό στάδιο | Μέγεθος ινών: | 1 μέτρο |
| Αναλογία θραυστών: | 98/2 | Μέγεθος: | 3.5mm x 25mm x 25mm |
| Τύπος: | Παθητικά συστατικά | Φυτικές ίνες: | Γεια σου 1060 |
| Θερμοκρασία λειτουργίας: | -40°C έως +85°C | Δυνατότητα χειρισμού ισχύος: | Υψηλή δύναμη |
| Συνδετήρας: | FC APC προς FC UPC | Τύπος ινών: | Μοναδική λειτουργία |
| Περιοχή μήκους κύματος: | 1310nm-1550nm | Wavelegth: | 850nm το /1310nm |
| Εφαρμογή: | Οπτικά συστήματα επικοινωνίας | ||
| Επισημαίνω: | 1.25Gbps SFP Διοπτικός Πιστολήπτης,Tx1310nm/Rx1550nm SFP Διοικητικός δέκτης,Δοκιμαστικό σύστημα SFP |
||
Περιγραφή προϊόντων
Οι δέκτες SFP-BIDI είναι υψηλής απόδοσης, οικονομικά αποδοτικές ενότητες που υποστηρίζουν διπλό ρυθμό δεδομένων 1,25Gbps/1,0625Gbps και απόσταση μετάδοσης 2KM με MMF.
Ο πομπός αποτελείται από τρία τμήματα: έναν πομπό λέιζερ FP, μια φωτοδιόδη PIN ενσωματωμένη με προενίσχυση δια-αποστέρησης (TIA) και μονάδα ελέγχου MCU.Όλες οι ενότητες πληρούν τις απαιτήσεις ασφάλειας λέιζερ κλάσης Ι.
Οι δέκτες είναι συμβατοί με την SFP Multi-Source Agreement (MSA) και την SFF-8472.
- Δεν ξέρω.
Χαρακτηριστικά
ΕπικεφαλήςΔιπλή ταχύτητα δεδομένων 1,25Gbps/1,063Gbps
Επικεφαλής1310nm FP λέιζερ και φωτοανιχνευτής PIN για μετάδοση 2KM
ΕπικεφαλήςΣυμμόρφωση με τις SFP MSA και SFF-8472 με απλό δοχείο LC
ΕπικεφαλήςΨηφιακή διαγνωστική παρακολούθηση:
ΕπικεφαλήςΕσωτερική ή εξωτερική βαθμονόμηση
ΕπικεφαλήςΣυμβατό με το SONET OC-24-LR-1
ΕπικεφαλήςΣυμβατό με το RoHS
Επικεφαλής+3,3V μονάδα τροφοδοσίας
ΕπικεφαλήςΠεριοχή θερμοκρασίας λειτουργικής αίθουσας:
Επικεφαλής0 °C έως +70 °C (εμπορικές)
Επικεφαλής-40 °C έως +85 °C (βιομηχανική)
- Δεν ξέρω.
Εφαρμογές
ΕπικεφαλήςGigabit Ethernet
ΕπικεφαλήςΔιάδρομος ινών
ΕπικεφαλήςΜετασχηματισμός στη διασύνδεση
ΕπικεφαλήςΕφαρμογές μετατροπής backplane
ΕπικεφαλήςΔιασύνδεση δρομολογητή / διακομιστή
ΕπικεφαλήςΆλλα οπτικά συστήματα μετάδοσης
- Δεν ξέρω.
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Πρόσθετη τάση | Vcc | -Τίποτα.5 | 4.7 | V |
| Θέρμανση αποθήκευσης | Τ | -40 | +85 | °C |
|
Θερμοκρασία λειτουργίας της υπόθεσης
|
Πάνω
|
0 | 70°C |
Ηλεκτρικά χαρακτηριστικά (TOP = 0 έως 70°C, VCC = 3,15 έως 3,60V)
|
Παράμετρος
|
Σύμβολο
|
Ελάχιστο
|
Τύπος
|
Μαξ
|
Μονάδα
|
Δικαστής.
|
|
Πρόσθετη τάση
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
Τρόπος τροφοδοσίας
|
ΓΚΚ
|
185 |
280
|
mA
|
||
|
Μεταδότης
|
||||||
|
Αντίσταση διαφορικής εισόδου
|
Ριν
|
100 |
Ω
|
1 | ||
|
Εναμελής είσοδος δεδομένων swing
|
Βιν, ε;
|
250 | 1200 |
mV
|
||
|
Διαβιβάζουμε τάση απενεργοποίησης
|
Επαγγελματική κατάρτιση |
Vcc1.3
|
Vcc
|
V | ||
|
Μεταφορά ενεργοποιημένης τάσης
|
ΔΕΣ
|
Αγελάδα
|
Βήμα + 0.8
|
V | 2 | |
|
Διαβίβαση Απενεργοποίηση χρόνου ισχυρισμού
|
10 |
Εμείς
|
||||
|
Αποδέκτης
|
||||||
|
Μονότερης εξόδου δεδομένων swing
|
Βουτ, Π.Π.
|
250
|
800 |
mV
|
3 | |
|
Χρόνος άνοδος των δεδομένων εξόδου
|
Τρ
|
100
|
175 |
σπ
|
4 | |
|
Χρόνος πτώσης των δεδομένων εξόδου
|
Τφ
|
100
|
175 |
σπ
|
4 | |
|
Λάθος
|
Λάθος VLOS
|
Vcc05
|
VccHOST
|
V | 5 | |
|
Λογικό
|
Πρότυπο VLOS |
Αγελάδα
|
Βι+0.5
|
V | 5 | |
|
Αρνηση τροφοδοσίας ρεύματος
|
Επενδύσεις
|
100
|
mVpp
|
6 |
4. 20 80 %
5Η απώλεια σήματος είναι LVTTL. Η λογική 0 υποδηλώνει κανονική λειτουργία, η λογική 1 υποδηλώνει ότι δεν ανιχνεύθηκε σήμα.
6Η ευαισθησία του δέκτη συμμορφώνεται με τη σινουσοειδή διαμόρφωση της τροφοδοσίας ισχύος από 20 Hz έως 1,5 MHz έως την καθορισμένη τιμή που εφαρμόζεται μέσω του συνιστώμενου δικτύου φιλτραρίσματος τροφοδοσίας.
Οπτικά χαρακτηριστικά
| Μεταδότης | ||||||
| Παράμετρος | Σύμβολο | - Μίνι. | Τυπικό | Μαξ. Μαξ. | Μονάδα | Σημειώσεις |
|
Λειτουργικό μήκος κύματος
|
λC | 1260 | 1310 | 1360 | nm | - |
| Μέση ισχύς εκτόξευσης |
Πο
|
-9 | - | - 4 | dBm | 1 |
|
Ποσοστό εξαφάνισης
|
Επείγοντα
|
10 | - | - | dB | 1 |
|
Φασματικό πλάτος RMS
|
Δλ
|
- | - | 4 | nm | - |
|
Χρόνος άνοδος/άπτωσης (20%~80%)
|
Tr/Tf
|
- | - |
0.26
|
σπ
|
2 |
|
Εξωτερική μάσκα οφθαλμού
|
Συμφωνία Telcordia GR-253-CORE και ITU-T G.957
|
|||||
| Αποδέκτης | ||||||
| Λειτουργικό μήκος κύματος | 1470 | 1510 | nm | |||
| Ευαισθησία του δέκτη (OMA) |
Psen
|
- | - | - 22 χρόνια. | dBm | 1 |
| Ευαισθησία στρες (OMA) | Pimax | -3 | - | - | dBm | |
| ΔΕΛΑΚΑΣΤΗΣΗ ανά λωρίδα οδικής διαδρομής |
Μπαμπά.
|
- 36 | - | - | dBm | |
| Δαπάνες |
Pd
|
- | - | - 24 | dBm | 2 |
| Υστερέση LOS |
Pd-Pa
|
0.5 | - | 6 | dB | |
Ψηφιακές διαγνωστικές λειτουργίες
Οι δέκτες TAKFLY TK-B3524-3LCD2 υποστηρίζουν το πρωτόκολλο σειριακής επικοινωνίας 2 καλωδίων όπως ορίζεται στο SFP MSA. Είναι πολύ στενά συνδεδεμένο με το E2PROM που ορίζεται στο πρότυπο GBIC,με τα ίδια ηλεκτρικά χαρακτηριστικά.
- Δεν ξέρω.
Το τυπικό SFP serial ID παρέχει πρόσβαση σε πληροφορίες ταυτοποίησης που περιγράφουν τις δυνατότητες του δέκτη, τις τυπικές διεπαφές, τον κατασκευαστή και άλλες πληροφορίες.
Επιπλέον, οι δέκτες λήψης TAKFLY SFP παρέχουν μια μοναδική βελτιωμένη ψηφιακή διεπαφή παρακολούθησης της διάγνωσης, η οποία επιτρέπει την πρόσβαση σε πραγματικό χρόνο σε παραμέτρους λειτουργίας συσκευής, όπως η θερμοκρασία του δέκτη,ρεύμα παραμερισμού λέιζερΟρίζει επίσης ένα εξελιγμένο σύστημα συναγερμών και προειδοποιητικών σημαδιών,που προειδοποιεί τους τελικούς χρήστες όταν συγκεκριμένες παραμέτρους λειτουργίας βρίσκονται εκτός του εργοστασιακού κανονικού εύρους.
- Δεν ξέρω.
Η SFP MSA ορίζει ένα χάρτη μνήμης 256 bytes στην E2PROM που είναι προσβάσιμο μέσω μιας 2-σύρματης σειριακής διεπαφής στη διεύθυνση 8bit 1010000X (A0h).Η ψηφιακή διεπαφή παρακολούθησης της διάγνωσης χρησιμοποιεί τη διεύθυνση 8 bit 1010001X (A2h)Η διεπαφή είναι πανομοιότυπη με την αρχικά καθορισμένη μνήμη.και επομένως είναι πλήρως συμβατό προς τα πίσω τόσο με τις προδιαγραφές GBIC όσο και με τη συμφωνία SFP Multi Source.
Οι λειτουργικές και διαγνωστικές πληροφορίες παρακολουθούνται και αναφέρονται από έναν Digital Diagnostics Transceiver Controller (DDTC) στο εσωτερικό του δέκτη, στον οποίο έχει πρόσβαση μέσω μιας σειριακής διεπαφής 2 καλωδίων.Όταν ενεργοποιηθεί το σειριακό πρωτόκολλοΤο θετικό άκρο ρολογίζει τα δεδομένα στον δέκτη SFP σε εκείνα τα τμήματα της E2PROM που δεν προστατεύονται από την εγγραφή.Το αρνητικό άκρο ρολόγια δεδομένα από τον SFP δέκτηΤο σήμα σειριακών δεδομένων (SDA, Mod Def 2) είναι αμφίδρομο για τη μεταφορά σειριακών δεδομένων.
- Δεν ξέρω.
Ο οικοδεσπότης χρησιμοποιεί το SDA σε συνδυασμό με το SCL για να σημειώνει την έναρξη και το τέλος της ενεργοποίησης σειριακού πρωτοκόλλου.Οι μνήμες είναι οργανωμένες ως μια σειρά από 8-bit λέξεις δεδομένων που μπορούν να απευθύνονται μεμονωμένα ή διαδοχικάΗ ψηφιακή διάγνωση για το TK-B3524-3LCD2 είναι εσωτερικά βαθμονωμένη από προεπιλογή.
