1000BASE-T Copper SFP Transceiver με ταχύτητα 1,25Gbps, εμβέλεια 100m και χαμηλό EMI
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TK-G3-RJ45 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$2.20 ~ US$597.02 |
| Συσκευασία λεπτομέρειες: | σπαθί + κουτί + κουτί |
| Χρόνος παράδοσης: | 3-7 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union, |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο Αρ: | Σύνδεσμος οπτικών ινών | Θερμοκρασία αποθήκευσης: | -40°C~85℃ |
|---|---|---|---|
| Συσκευές καλωδίωσης: | ODF | Χρώμα: | Προσαρμογή |
| Δωρεάν δείγμα: | Ναί | Εξωτερική διάμετρος συνδέσμου: | 30,0 mm, 2,0 mm, 0,9 mm |
| Χρώμα στέγασης: | Μπλε, πράσινος, μπεζ | Μέσο μετάδοσης: | Μονό-τρόπος/Μουλίτ-τρόπος |
| Χαρακτηριστικό: | Αδιάβροχος | Υλικό: | πλαστική ύλη |
| Εναλλακτικότης: | ≤0,2dB | Λειτουργία ινών: | 62.5/125μm OM1, 50/125μm OM2 |
| Λιμάνι: | Αξονικό κουτί από το λιμάνι του NINGBO | Όνομα μοντέλου: | Σύνδεσμος οπτικών ινών |
| Βάρος: | 2 κιλά | Επαναληψιμότητα: | ≤0,2dB |
| Διάμετρος ινών: | 125μm | Τύπος συναρμολόγησης: | Μηχανικός |
| Μονάδα σύνδεσης: | 3,0 χλστ | Καλώδιο σύνδεσης Od: | 0.9mm,20,0 mm, 3,0 mm |
| Αντοχή: | ≥1000 φορές | Παραγωγική ικανότητα: | 700000 τεμάχια/μήνα |
| Τύπος στίλλευσης: | UPC, APC | Γεμιστικό: | Οπτικό λίπος από σιλικόνη |
| Αντοχή: | 500 Κύκλοι | Θερμοκρασία λειτουργίας: | -40°C έως +85°C |
| Επιστροφής απώλεια συνδετήρων: | ΜΜΠ: UPC≥50, APC≥60· ΜΜΠ: ≥30 | Σπρέι αλατιού: | 500H |
| Χρόνος Εγκατάστασης: | Μέσα στα 60 (χωρίς κόψιμο ινών) | Πακέτο: | SMD,QFN-20,NRF24L01,πολυσακούλες,Φύρα οπτικής |
| τύπος: | Ρυθμιστής τάσης, Λογικά ICs,Μονάδα δέκτη,Μια μόνο λειτουργία,Μια μόνο διμερή μετάδοση ινών,Δίσκος IC | Δ/γ: | Νέο, ΝΕΟ, 2013+,1234,Μονάδα δέκτη και πομπός ραδιοσυχνοτήτων |
| Απόσταση: | 20 χιλιόμετρα, 300 μέτρα, 3 χιλιόμετρα. | Εφαρμογή: | Τηλεπικοινωνίες, συναγερμός, υπολογιστής, σύστημα παρακολούθησης βίντεο, κανάλι ινών 1X |
| Θερμοκρασία λειτουργίας: | Τυποποιημένο, -40 °C ~ 85 °C, -10 °C ~ 70 °C | Μήκος κύματος: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Όνομα προϊόντος: | Επεν OLT PX20+,433mhz uart μονάδα δέκτη-διαβιβαστή,1.25g οπτική μονάδα BIDI SFP, SFP+ δέκτης,1.25G σ | Εγγύηση: | 365 ημέρες,3 χρόνια,1 έτος |
| Τάση τροφοδοσίας: | 10,9-3,6V,0~110,20,7 V ~ 5,5 V, κοινό | Πιστοποίηση: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Αποστολή από: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michelle_fang, Chaizhiquan91, Τόμας65339 |
| Τροφοδοτικό: | 3,3V | Ρυθμός μεταφοράς δεδομένων: | 155M, 10G |
| Δυναμικό: | 1.9~3.6V, τυποποιημένο | Πηγή: | FP,VCSEL / PIN |
| Δύναμη απόρριψης: | 0.1w,W | Κατάσταση: | Νέο, 100% πρωτότυπο. |
Περιγραφή προϊόντων

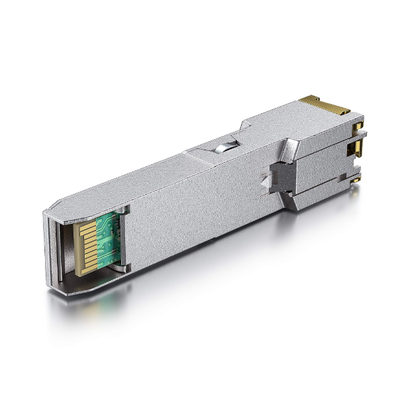

1000BASE-T Copper SFP ∙ 1,25Gbps, 100m, χαμηλό EMI, θερμοσυσσωρευτικό
Επισκόπηση του προϊόντος
Ο TK-G1-RJ45 είναι ένας μεταλλικός μικροδιαμορφωμένος διαδοχέας (SFP) συμμορφούμενος με τα πρότυπα Gigabit Ethernet και 1000BASE-T (IEEE 802.3-2002 και IEEE 802.3ab).Υποστηρίζει ταχύτητες δεδομένων 1000Mbps μέσω καλωδίου κατηγορίας 5 χωρίς θωράκιση έως 100 μέτρα.
Η ενότητα χρησιμοποιεί σήματα PAM (Pulse Amplitude Modulation) 5 επιπέδων και στα τέσσερα ζεύγη (250 Mbps ανά ζεύγος) για πλήρη διπλή σύνδεση δεδομένων.Παρέχει τυποποιημένες πληροφορίες σειριακής ταυτοποίησης ανά SFP MSA (πρόσιτες μέσω 2-σύρματης σειριακής λεωφορείας στη διεύθυνση A0h)Το φυσικό στρώμα IC μπορεί επίσης να προσπεραστεί μέσω του ίδιου λεωφορείου στη διεύθυνση ACh.
Βασικά χαρακτηριστικά
- Μέχρι 1,25Gb/s αμφίδρομες συνδέσεις δεδομένων
- Υπόδειγμα SFP που συνδέεται με θερμό ρεύμα
- Δραστηριότητα TX Disable και RX LOS (ή χωρίς LOS)
- Πλήρως μεταλλικό περίβλημα για χαμηλό EMI
- Χαμηλή διάχυση ισχύος: 1,05 W τυπικά
- Συγκρότημα μικροσκοπικών συνδέσμων RJ-45
- Πρόσβαση στο φυσικό επίπεδο IC μέσω 2-σύρματης σειριακής λεωφορείας
- Λειτουργία 1000BASE‐T σε συστήματα υποδοχής με διεπαφή SERDES
- Θερμοκρασία λειτουργίας: 0 °C έως +70 °C (εμπορική) ή -20 °C έως +85 °C (επέκταση)
Εφαρμογές
- 1.25 Gigabit Ethernet μέσω καλωδίου Cat 5
Ορισμοί πινών
Διάγραμμα Pin
Περιγραφές καρφίτσας
| ΠΙΝ | Ονομασία | ΕΠΙΧΡΗΜΑ | SEQ. | Σημείωση |
|---|---|---|---|---|
| 1 | ΒΙΤ | Γη του πομπού | 1 | Το VeeT και το VeeR συνδέονται σε SFP. |
| 2 | TX_FAULT | Δείκτης σφάλματος του πομπού | 3 | Δεν εφαρμόστηκε. |
| 3 | TX_DISABLE | Απαλλαγή του πομπού | 3 | Βλέπε Ακύρωση TX. |
| 4 | MOD DEF (2) | Ορισμός ενότητας 2 | 3 | Η γραμμή δεδομένων για την κατά σειρά αναγνώριση και τη δικατευθυντική λεωφορεία μεταφοράς δεδομένων. |
| 5 | MOD DEF (1) | Ορισμός ενότητας 1 | 3 | Η γραμμή ρολογιού για την κατά σειρά αναγνώριση και τη διμερή μεταφορά δεδομένων. |
| 6 | MOD DEF (0) | Ορισμός ενότητας 0 | 3 | Συνδεδεμένος με την Βι στο SFP. |
| 7 | ΔΕΛΑΣΗ ΕΠΙΛΗΘΕΣΗ | Δεν εφαρμόζεται | 3 | 33 χλμ. προς τη Βι στο SFP. |
| 8 | ΔΕΣ | Απώλεια σήματος | 3 | Βλέπε επιλογή LOS. |
| 9 | ΠΡΟΣΟΧΗ | Χώρος υποδοχής | 1 | Το VeeT και το VeeR συνδέονται σε SFP. |
| 10 | ΠΡΟΣΟΧΗ | Χώρος υποδοχής | 1 | Το VeeT και το VeeR συνδέονται σε SFP. |
| 11 | ΠΡΟΣΟΧΗ | Χώρος υποδοχής | 1 | Το VeeT και το VeeR συνδέονται σε SFP. |
| 12 | - Επιστημονική και τεχνολογική έρευνα. | Αντιστρέφονται τα παραληφθείσα δεδομένα | 3 | ΑΕ συνδεδεμένη με 100 Ω διαφορική υψηλής ταχύτητας γραμμές δεδομένων. |
| 13 | RD+ | Μη αντιστρέφοντα παραληφθέντα δεδομένα | 3 | ΑΕ συνδεδεμένη με 100 Ω διαφορική υψηλής ταχύτητας γραμμές δεδομένων. |
| 14 | ΠΡΟΣΟΧΗ | Χώρος υποδοχής | 1 | Το VeeT και το VeeR συνδέονται σε SFP. |
| 15 | Επικαιροποίηση | Δύναμη δέκτη | 2 | Το VccR και το VccT συνδέονται σε SFP. |
| 16 | VccT | Δύναμη πομπός | 2 | Το VccR και το VccT συνδέονται σε SFP. |
| 17 | ΒΙΤ | Γη του πομπού | 1 | Το VeeT και το VeeR συνδέονται σε SFP. |
| 18 | TD+ | Μη αντιστροφικά δεδομένα | 3 | ΑΕ συνδεδεμένη με 100 Ω διαφορική υψηλής ταχύτητας γραμμές δεδομένων. |
| 19 | Τ.Δ. | Αντιστρέφονται τα δεδομένα | 3 | ΑΕ συνδεδεμένη με 100 Ω διαφορική υψηλής ταχύτητας γραμμές δεδομένων. |
| 20 | ΒΙΤ | Γη του πομπού | 1 | Το VeeT και το VeeR συνδέονται σε SFP. |
Σημειώσεις:
- Συνεδρίαση δέσμευσης καρφίτλας κατά τη διάρκεια της θερμής δέσμευσης.
- Το TX Fault δεν υποστηρίζεται και είναι πάντα συνδεδεμένο στο έδαφος.
- TX Disable: Πιν τραβήχτηκε με 4,7kΩ. Χαμηλό (0-0,8V): Πηρακτήρας ενεργοποιημένο.
- Mod-Def 0,1,2: Τραβήχτηκε με 4,7k-10kΩ στην επιφάνεια υποδοχής. Mod-Def 0 γειωμένο από το μοντέλο για να υποδείξει την παρουσία. Mod-Def 1 = ρολόι, Mod-Def 2 = δεδομένα για την κατά σειρά ταυτοποίηση.
- RX_LOS: συμβατό με το LVTTL. Μπορεί να ενεργοποιηθεί / απενεργοποιηθεί (βλέπε παραγγελία). Όταν δεν χρησιμοποιείται, συνδέεται με το έδαφος μέσω 100Ω.
- RD-/+: 100Ω διαφορικές εξόδους σε συνδεδεμένο ρεύμα εναλλασσόμενου ρεύματος, τερματίζονται με 100Ω στο host SERDES.
- TD-/+: Εισόδους διαφορικών 100Ω με συνδεδεμένο ρεύμα εναλλασσόμενου ρεύματος με τερματισμό 100Ω στο εσωτερικό της μονάδας.
Διασύνδεση ηλεκτρικής ενέργειας (+3,3V)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδες | Σημειώσεις/Πρόϋποθέσεις |
|---|---|---|---|---|---|---|
| Τρόπος τροφοδοσίας | Είναι | 320 | 375 | mA | 1.2W μέγιστο σε πλήρη περιοχή | |
| Τεχνολογία | Vcc | 3.13 | 3.3 | 3.47 | V | Αναφέρεται στο GND |
| Μέγιστη τάση | Vmax | 4 | V | Μέγιστο |
Ηλεκτρικά χαρακτηριστικά των σημάτων χαμηλής ταχύτητας
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδες | Σημειώσεις/Πρόϋποθέσεις |
|---|---|---|---|---|---|
| Η έξοδος SFP είναι χαμηλή | Αερομεταφορές | 0 | 0.5 | V | 4.7k-10k pull-up στο host_Vcc |
| Υψηλή έξοδος SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k-10k pull-up στο host_Vcc |
| Εισαγωγή SFP LOW | VIL | 0 | 0.8 | V | 4.7k-10k pull-up σε Vcc |
| Εισαγωγή SFP HIGH | ΧΙΒ | 2 | Vcc+0.3 | V | 4.7k-10k pull-up σε Vcc |
Ηλεκτρική διεπαφή υψηλής ταχύτητας (γραμμή μετάδοσης - SFP)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδες | Σημειώσεις/Πρόϋποθέσεις |
|---|---|---|---|---|---|---|
| Συχνότητα γραμμής | fL | 125 | MHz | Κωδικοποίηση 5 επιπέδων ανά IEEE 802.3 | ||
| Tx Αντίσταση εξόδου | Ζουτ, Τεξ. | 100 | Ω | Διαφορετικό, 1MHz-125MHz | ||
| Rx Αντίσταση εισόδου | Ζιν, ΡΧ. | 100 | Ω | Διαφορετικό, 1MHz-125MHz |
Ηλεκτρική διεπαφή υψηλής ταχύτητας (Host - SFP)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδες | Σημειώσεις/Πρόϋποθέσεις |
|---|---|---|---|---|---|---|
| Εναμελής είσοδος δεδομένων swing | Στρογγυλοκόπημα | 250 | 1200 | mV | Μονόκελος | |
| Μονότερης εξόδου δεδομένων swing | Βουτσουίνγκ | 350 | 800 | mV | Μονόκελος | |
| Χρόνος άνοδος/αποσύνθεσης (20%-80%) | Tr,Tf | 175 | ψι | |||
| Tx Αντίσταση εισόδου (μοναδική άκρη) | Ζιν | 50 | Ω | |||
| Rx Αντίσταση εξόδου (μοναδική άκρη) | Ζουτ | 50 | Ω |
Γενικές προδιαγραφές
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
|---|---|---|---|---|---|
| Θέρμανση λειτουργικής θήκης (εμπορική) | Tc | 0 | 70 | °C | |
| Θέρμανση λειτουργικής θήκης (επεκταμένη) | Tc | -20 | 85 | °C | |
| Θέρμανση αποθήκευσης | -40 | 85 | °C |
Μηχανικές προδιαγραφές

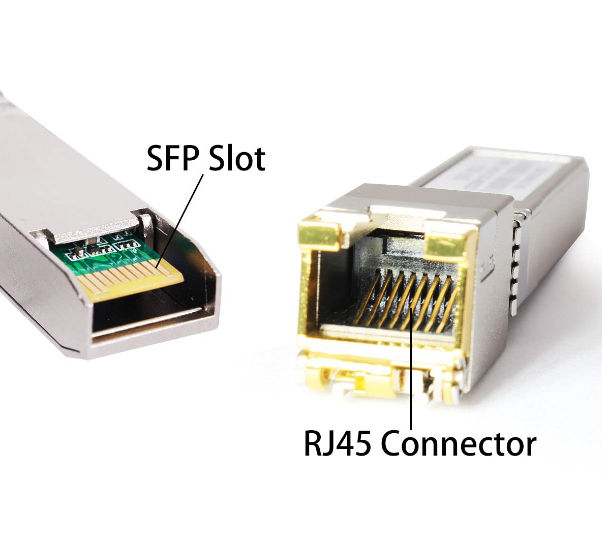

Η πλευρά υποδοχής του TK-G1-RJ45 συμμορφώνεται με τις μηχανικές προδιαγραφές SFP MSA. Το μπροστινό τμήμα είναι μεγαλύτερο για να χωρέσει τον συνδέτη RJ-45.
Αναφορές
- Συμφωνία πολλαπλών πηγών (MSA) μικροδιαμορφωτικού παράγοντα (SFP) μεταβιβαστή, Σεπτέμβριος 2000
- Ηλεκτρονική ταυτότητα
- "AT24C01A/02/04/08/16 2-Wire Serial CMOS E2PROM", εταιρεία Atmel
Συμμόρφωση με τις κανονιστικές διατάξεις
| Ειδικότητα | Αναφορά | Απόδοση |
|---|---|---|
| Ηλεκτροστατική εκκένωση (ESD) | IEC/EN 61000-4-2 | Συμβατότητα με τα πρότυπα |
| Ηλεκτρομαγνητικές παρεμβολές (EMI) | Εφαρμογή των προδιαγραφών που προβλέπονται στο παράρτημα I του κανονισμού (ΕΚ) αριθ. 765/2008 | Συμβατότητα με τα πρότυπα |
| Ασφάλεια των ματιών με λέιζερ | FDA 21CFR 1040.10, 1040.11· IEC/EN 60825-1,2 | Προϊόν λέιζερ κλάσης 1 |
| Αναγνώριση συστατικών | IEC/EN 60950, UL | Συμβατότητα με τα πρότυπα |
| RoHS | 2002/95/ΕΚ | Συμβατότητα με τα πρότυπα |
| ΕΜΚ | EN61000-3 | Συμβατότητα με τα πρότυπα |
Συχνές Ερωτήσεις
Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε ένας κατασκευαστής, FTTH λύση και κέντρο δεδομένων συνολικής λύσης πάροχος στην πόλη Shenzhen της Κίνας, που ιδρύθηκε το 2000.
Ε: Ποιο είναι το MOQ σας;
Α: MOQ μπορεί να είναι 1pcs, αλλά η τιμή δεν είναι ανταγωνιστική. περισσότερη ποσότητα, η τιμή θα είναι πιο ανταγωνιστική. μπορούμε να αναφέρουμε την τιμή με φορτίο και χρόνο προώθησης για εσάς,Αφού μας πείτε λεπτομερείς απαιτήσεις με την ποσότηταΓια περισσότερες λύσεις, μπορείτε να επικοινωνήσετε μαζί μας.
Ε: Πώς είναι η ποιότητά σας;
Α: Η παραγωγή μας είναι σύμφωνα με το πρότυπο IEC, Ευρώπη. CE, ISO, RoHS, CPR και ANATEL πιστοποιημένο. Όλα τα προϊόντα είναι 100% δοκιμή πριν από την παράδοση.
Ε: Ποιο είναι το χρόνο προετοιμασίας;
Α: Εξαρτάται από την ποσότητα και τα προϊόντα. Για το καλώδιο φυτικής ινώδους οπτικής, ο χρόνος προετοιμασίας μπορεί να είναι 2-3 εργάσιμες ημέρες μέσα σε 5000 τεμάχια.Μπορούμε να ασχοληθούμε με επείγουσες παραγγελίες..
Ε: Ποια είναι η εγγύηση σας;
Α: Εξαρτάται από το διαφορετικό προϊόν, έχουμε 1 έτος εγγύηση για το καλώδιο από την παράδοση, αλλά μόνο υπεύθυνη για μη τεχνητές ζημιές.Το φορτίο θα πληρωθεί από την πλευρά σας..
Ε: Ποια είναι η συσκευασία σας;
Αν θέλετε να εκτυπώσετε το λογότυπό σας στην συσκευασία, παρακαλώ ενημερώστε μας πριν προτείνουμε.
Ε: Μπορείτε να προσφέρετε OEM/ODM;
Α: Ναι, μπορούμε. Όλα τα προϊόντα αποδέχονται OEM / ODM. Μπορούμε να υπογράψουμε τη συμφωνία εμπιστευτικότητας.
Ε: Μπορώ να έχω ένα δείγμα;
Α: Εξαρτάται από τα προϊόντα, δωρεάν δείγμα παρέχει κάτω από 10 δολάρια. Το φορτίο θα πληρωθεί από τον αγοραστή πριν από την παράδοση.
Ε: Πώς μπορώ να παραγγείλω;
Α:
- Στείλτε ταχυδρομείο ή ερωτήσεις με το όνομα του προϊόντος, τις προδιαγραφές και την ποσότητα σε εμάς.
- Θα προσφέρουμε την προσφορά μας με χρόνο προετοιμασίας.
- Αφού επιβεβαιωθεί η προσφορά, θα στείλουμε έναν ντετέκτιβ με τον τραπεζικό μας λογαριασμό.
- Η παραγωγή θα κανονιστεί μετά την πληρωμή.
- Επιβεβαιώστε τον παραλήπτη πριν τον παραδώσουμε.
- Ο αριθμός παρακολούθησης θα δοθεί μετά την παράδοση.
Ε: Ποια είναι η διάρκεια πληρωμής σας;
Α: T / T, Western Union, Paypal, αμέσως. Για μεγάλα ποσά, μπορεί να είναι 50% κατάθεση εκ των προτέρων, 50% υπόλοιπο πληρωθεί πριν από την παράδοση.Αν μπορούσες να πάρεις καλύτερη τιμή από την αγορά, TAKFLY θα μπορούσε επίσης να σας υποστηρίξει την ίδια τιμή. 3 χρόνια εμπειρία στην βιομηχανία οπτικών ινών, είναι τιμή να είναι ο επαγγελματίας βοηθός προϊόν σας.
