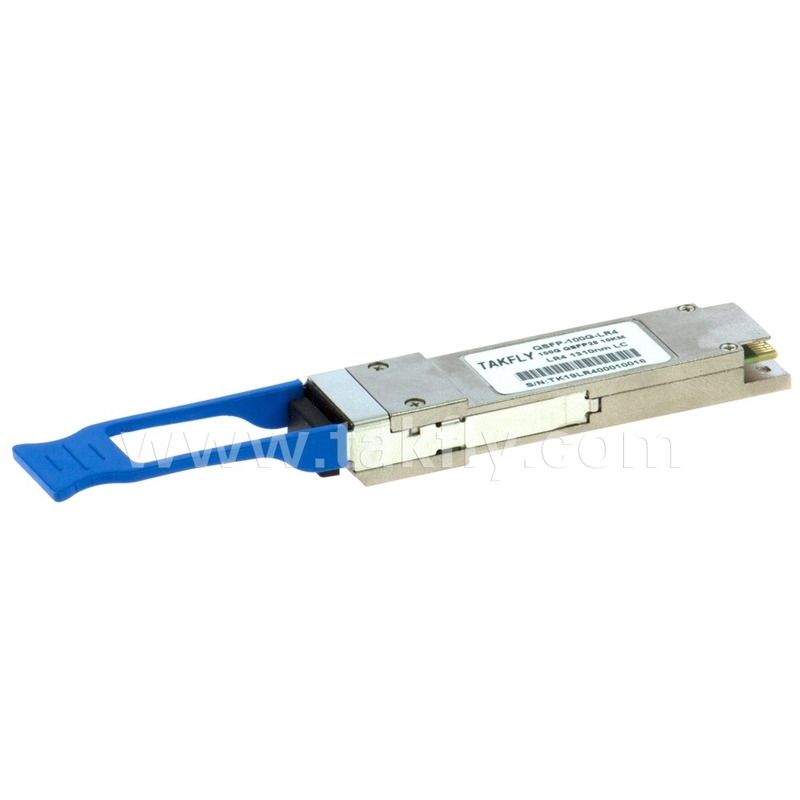

Προς τον πελάτη 100Gbps 10KM QSFP28 LR4 με DDM Transceiver High Power Fiber Length 1m Τηλεπικοινωνίες
Λεπτομέρειες:
| Place of Origin: | Guangdong, SHENZHEN |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TKQS28-100G-LR4 |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Τιμή: | US$0.01 ~ US$1200/PC |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Ratio: | 50/50 | Center Wavelength: | 1450nm |
|---|---|---|---|
| Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
| Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
| Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
| Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
| Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
| Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
| Power Handling Capacity: | High Power | ||
| Επισημαίνω: | 100Gbps QSFP28 LR4 δέκτη,DDM QSFP28 LR4 Πηρακτήρας,10KM QSFP28 LR4 Πηρακτήρας |
||
Περιγραφή προϊόντων
Χαρακτηριστικά
ØHot Pluggable QSFP28 MSA Factor Form
ØΣυμμορφώνεται σεIEEE 802.3ba 100GBASE-LR4
ØΥποστηρίζει 103,1GB/s Συγκεντρωτικό ρυθμό δυαδικών ψηφίων
ØΈως 10 χιλιόμετρα για το G.652 SMF
ØΕνιαία τροφοδοσία +3.3V
ØΘερμοκρασία θήκης λειτουργίας:0 ~ 70℃
ØΠομπός: Ψύξη 4x25gb/s LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)
ØΔέκτης: 4x25gb/sΚΑΡΦΙΤΣΑΡόζα
Ø4X28GΗλεκτρική σειριακή διεπαφή (CEI-28G-VSR)
ØΜέγιστη κατανάλωση ενέργειας 4.0W
ØΔοχείο διπλής LC
Αιτήσεις
ØΣυνδέσεις 100GBase-LR4 Ethernet
ØInfiniband QDR και DDR διασυνδέσεις
ØΣυνδέσεις τηλεπικοινωνιών 100G πελάτη 100G
Περιγραφή
Αυτό το προϊόν είναι μια μονάδα πομποδέκτη 100GB/s που έχει σχεδιαστεί για εφαρμογές οπτικής επικοινωνίας που συμβαδίζουν με το 100GBase-LR4 του προτύπου IEEE P802.3ba. Η μονάδα μετατρέπει 4 κανάλια εισόδου των ηλεκτρικών δεδομένων 25GB/s σε 4 κανάλια οπτικών σημάτων LAN WDM και στη συνέχεια τα πολυπλέκουν σε ένα μόνο κανάλι για οπτική μετάδοση 100GB/S. Αντιστρόφως από την πλευρά του δέκτη, η μονάδα de-multiplexes μια οπτική είσοδο 100GB/s σε 4 κανάλια οπτικών σημάτων LAN WDM και στη συνέχεια τα μετατρέπει σε 4 κανάλια εξόδου ηλεκτρικών δεδομένων.
Τα κεντρικά μήκη κύματος των 4 καναλιών WDM 4 LAN είναι 1295,56, 1300,05, 1304,58 και 1309,14 nm ως μέλη του πλέγματος μήκους κύματος LAN WDM που ορίζεται στο IEEE 802.3ba.ΟΥψηλής απόδοσης ψύξης LAN WDM EA-DFB πομπούς και οι δέκτες PIN υψηλής ευαισθησίας παρέχουν ανώτερες επιδόσεις για 100gigabit ethernet εφαρμογές έως και 10km συνδέσμους και συμμορφώνονται με την οπτική διεπαφή με την ρήτρα IEEEE802.3ba 88 100GBase-LR4 απαιτήσεις.
Το προϊόν έχει σχεδιαστεί με παράγοντα μορφής, οπτική/ηλεκτρική σύνδεση και ψηφιακή διαγνωστική διεπαφή Σύμφωνα με τη συμφωνία QSFP+ πολλαπλών πηγών (MSA). Έχει σχεδιαστεί για να ανταποκρίνεται στις πιο σκληρές εξωτερικές συνθήκες λειτουργίας, συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρεμβολής EMI.
Λειτουργική περιγραφή
Η μονάδα πομποδέκτη λαμβάνει 4 κανάλια ηλεκτρικών δεδομένων 25GB/s, τα οποία υποβάλλονται σε επεξεργασία με ρολόι 4 καναλιών (CDR) IC που αναδιαμορφώνει και μειώνει το jitter κάθε ηλεκτρικού σήματος. Στη συνέχεια, κάθε ένας από τους 4 EML Laser Driver IC μετατρέπει ένα από τα 4 κανάλια ηλεκτρικών σημάτων σε ένα οπτικό σήμα που μεταδίδεται από ένα από τα 4 ψυγμένα λέιζερ EML που συσκευάζονται στο οπτικό υπο-συναρμολόγησης του πομπού (TOSA). Κάθε λέιζερ ξεκινά το οπτικό σήμα σε συγκεκριμένο μήκος κύματος που καθορίζεται στις απαιτήσεις IEEE802.3BA 100GBase-LR4. Αυτά τα οπτικά σήματα 4 λωρίδων θα είναι οπτικά πολυπλεξικά σε μία ίνα με οπτικό WDM MUX 4 προς 1. Η οπτική ισχύς εξόδου κάθε καναλιού διατηρείται σταθερή από ένα κύκλωμα αυτόματου ελέγχου ισχύος (APC). Η έξοδος πομπού μπορεί να απενεργοποιηθεί με σήμα υλικού TX_DIS ή/και σειριακή διεπαφή 2 καλωδίων.
Ο δέκτης λαμβάνει οπτικά σήματα 4 λωρίδων LAN WDM. Τα οπτικά σήματα απο-πολυπλοκοποιημένα από ένα οπτικό demux 1 προς 4 και κάθε ένα από τα προκύπτοντα 4 κανάλια οπτικών σημάτων τροφοδοτείται σε έναν από τους 4 δέκτες που συσκευάζονται στον οπτικό υπολείμμα του δέκτη (ROSA). Κάθε δέκτης μετατρέπει το οπτικό σήμα σε ένα ηλεκτρικό σήμα. Τα αναγεννημένα ηλεκτρικά σήματα αναστέλλονται και αποσυνδέονται και ενισχύονται από το τμήμα RX του 4 καναλιών CDR. Τα ηλεκτρικά σήματα εξόδου 4-λωρίδων συμμορφώνονται με τις απαιτήσεις διεπαφής IEEE CAUI-4. Επιπλέον, κάθε ελήφθη οπτικό σήμα παρακολουθείται από την ενότητα DOM. Η παρακολούθηση της τιμής αναφέρεται μέσω της σειριακής διασύνδεσης 2 καλωδίων. Εάν ένα ή περισσότερα ελήφθη οπτικό σήμα είναι ασθενέστερο από το επίπεδο κατωφλίου, θα ενεργοποιηθεί ο συναγερμός υλικού RX_LOS.
Απαιτείται μία μόνο τροφοδοσία ρεύματος +3.3V για την τροφοδοσία αυτού του προϊόντος. Τόσο οι ακροδέκτες τροφοδοσίας VCCTX όσο και το VCCRX είναι εσωτερικά συνδεδεμένες και πρέπει να εφαρμόζονται ταυτόχρονα. Σύμφωνα με τις προδιαγραφές MSA, η μονάδα προσφέρει 7 ακροδέκτες ελέγχου υλικού χαμηλής ταχύτητας (συμπεριλαμβανομένης της σειριακής διασύνδεσης 2 καλωδίων): Modsell, SCL, SDA, Resetl, LPMode, ModPRSL και INTL.
Το Module Select (Modsell) είναι ένας πείρος εισόδου. Όταν κρατιέται χαμηλά από τον κεντρικό υπολογιστή, το προϊόν αυτό ανταποκρίνεται σε εντολές σειριακής επικοινωνίας 2 καλωδίων. Το Modsell επιτρέπει τη χρήση αυτού του προϊόντος σε ένα μόνο δίαυλο διεπαφής 2 καλωδίων-πρέπει να χρησιμοποιηθούν μεμονωμένες γραμμές modsell.
Το σειριακό ρολόι (SCL) και τα σειριακά δεδομένα (SDA) απαιτούνται για τη διεπαφή επικοινωνίας σειριακού διαύλου 2 καλωδίων και επιτρέπουν στον κεντρικό υπολογιστή να αποκτήσει πρόσβαση στον χάρτη μνήμης QSFP28.
Ο πείρος RESETL επιτρέπει μια πλήρη επαναφορά, επιστρέφοντας τις ρυθμίσεις στην προεπιλεγμένη κατάσταση, όταν ένα χαμηλό επίπεδο στον ακροδέκτη RESETL διατηρείται για μεγαλύτερο χρονικό διάστημα από το ελάχιστο μήκος παλμού. Κατά τη διάρκεια της εκτέλεσης μιας επαναφοράς, ο κεντρικός υπολογιστής αγνοεί όλα τα bits κατάστασης μέχρι να υποδείξει την ολοκλήρωση της διακοπής της επαναφοράς. Το προϊόν υποδεικνύει αυτό με την ανάρτηση ενός σήματος INTL (διακοπής) με το data_not_ready bit που αναιρείται στον χάρτη μνήμης. Σημειώστε ότι στην ενεργοποίηση (συμπεριλαμβανομένης της θερότητας), η ενότητα θα πρέπει να δημοσιεύσει αυτήν την ολοκλήρωση της διακοπής επαναφοράς χωρίς να απαιτείται επαναφορά.
Η λειτουργία χαμηλής ισχύος (LPMode) χρησιμοποιείται για να ρυθμίσετε τη μέγιστη κατανάλωση ενέργειας για το προϊόν προκειμένου να προστατεύσει τους κεντρικούς υπολογιστές που δεν είναι σε θέση να ψύξουν τις μονάδες υψηλότερης ισχύος, σε περίπτωση που οι ενότητες είναι αυτές οι ενότητες κατά λάθος εισάγεται.
Η ενότητα που υπάρχει (modprsl) είναι ένα σήμα τοπικό στον πίνακα υποδοχής το οποίο, ελλείψει ενός προϊόντος, συνήθως τραβιέται μέχρι το VCC του κεντρικού υπολογιστή. Όταν το προϊόν εισάγεται στον σύνδεσμο, ολοκληρώνει τη διαδρομή προς τη γείωση μέσω μιας αντίστασης στον πίνακα υποδοχής και επιβεβαιώνει το σήμα. Στη συνέχεια, το ModPRSL υποδεικνύει το παρόν του, καθορίζοντας το modprsl σε μια "χαμηλή" κατάσταση.
Η διακοπή (INTL) είναι ένας πείρος εξόδου. Το "Low" υποδεικνύει πιθανό λειτουργικό σφάλμα ή κατάσταση κρίσιμη για το σύστημα κεντρικού υπολογιστή. Ο κεντρικός υπολογιστής προσδιορίζει την πηγή της διακοπής χρησιμοποιώντας τη σειριακή διεπαφή 2 καλωδίων. Ο πείρος INTL είναι μια ανοικτή έξοδος συλλέκτη και πρέπει να τραβηχτεί στην τάση VCC κεντρικού υπολογιστή στον πίνακα υποδοχής.
Διάγραμμα μπλοκ πομποδέκτης
Εικόνα 1.Διάγραμμα
Ανάθεση και περιγραφή PIN
Εικόνα 2. Σύνδεσμος
Ορισμός
|
ΚΑΡΦΙΤΣΑ |
Λογική |
Σύμβολο |
Όνομα/περιγραφή |
Σημείωση |
|
1 |
|
ΑΕΔ |
Εδαφος |
1 |
|
2 |
CML-I |
TX2N |
Εισαγωγή ανεστραμμένων δεδομένων πομπού |
|
|
3 |
CML-I |
TX2P |
Έξοδος δεδομένων μη αντεπιστημονικής μετατροπής πομπού |
|
|
4 |
|
ΑΕΔ |
Εδαφος |
1 |
|
5 |
CML-I |
TX4N |
Εισαγωγή ανεστραμμένων δεδομένων πομπού |
|
|
6 |
CML-I |
TX4P |
Έξοδος δεδομένων μη αντεπιστημονικής μετατροπής πομπού |
|
|
7 |
|
ΑΕΔ |
Εδαφος |
1 |
|
8 |
Lvtll-i |
Modsell |
Επιλέξτε Ενότητα |
|
|
9 |
Lvtll-i |
Επαναλαμβάνω |
Επαναφορά μονάδας |
|
|
10 |
|
VCCRX |
+3.3V δέκτη τροφοδοσίας |
2 |
|
11 |
Lvcmos-i/o |
SCL |
Ρολόι σειριακής διασύνδεσης 2 καλωδίων |
|
|
12 |
Lvcmos-i/o |
SDA |
Δεδομένα σειριακής διασύνδεσης 2 καλωδίων |
|
|
13 |
|
ΑΕΔ |
Εδαφος |
|
|
14 |
CML-O |
Rx3p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
15 |
CML-O |
Rx3n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
16 |
|
ΑΕΔ |
Εδαφος |
1 |
|
17 |
CML-O |
Rx1p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
18 |
CML-O |
Rx1n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
19 |
|
ΑΕΔ |
Εδαφος |
1 |
|
20 |
|
ΑΕΔ |
Εδαφος |
1 |
|
21 |
CML-O |
Rx2n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
|
|
22 |
CML-O |
Rx2p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
23 |
|
ΑΕΔ |
Εδαφος |
1 |
|
24 |
CML-O |
Rx4n |
Έξοδος δεδομένων ανεστραμμένου δέκτη |
1 |
|
25 |
CML-O |
Rx4p |
Έξοδος δεδομένων μη αντεπιστημονίας του δέκτη |
|
|
26 |
|
ΑΕΔ |
Εδαφος |
1 |
|
27 |
Lvttl-o |
Modprsl |
Παρόν. |
|
|
28 |
Lvttl-o |
Intl |
Διακοπή |
|
|
29 |
|
VCCTX |
+3.3 V πομπός τροφοδοσίας |
2 |
|
30 |
|
VCC1 |
+3.3 V τροφοδοσία |
2 |
|
31 |
Lvttl-i |
Κώδικας |
Λειτουργία χαμηλής ισχύος |
|
|
32 |
|
ΑΕΔ |
Εδαφος |
1 |
|
33 |
CML-I |
TX3P |
Εισαγωγή μη αντεπιστημονισμένων δεδομένων πομπού |
|
|
34 |
CML-I |
TX3N |
Έξοδος δεδομένων ανεστραμμένου πομπού |
|
|
35 |
|
ΑΕΔ |
Εδαφος |
1 |
|
36 |
CML-I |
TX1P |
Εισαγωγή μη αντεπιστημονισμένων δεδομένων πομπού |
|
|
37 |
CML-I |
TX1N |
Έξοδος δεδομένων ανεστραμμένου πομπού |
|
|
38 |
|
ΑΕΔ |
Εδαφος |
1 |
Σημειώσεις:
1. Το GND είναι το σύμβολο για το σήμα και την παροχή (ισχύ) κοινό για τη μονάδα QSFP28. Όλα είναι κοινά μέσα στην ενότητα και όλες οι τάσεις της μονάδας αναφέρονται σε αυτό το δυναμικό, εκτός εάν αναφέρεται διαφορετικά. Συνδέστε τα απευθείας με το κοινό επίπεδο εδάφους του σκάφους υποδοχής.
2.Τα VCCRX, VCC1 και VCCTX είναι οι προμηθευτές ηλεκτρικής ενέργειας λήψης και μετάδοσης και θα εφαρμόζονται ταυτόχρονα. Το συνιστώμενο φίλτρο τροφοδοσίας υποδοχής υποδοχής εμφανίζεται στο σχήμα 3 παρακάτω. Τα VCC RX, VCC1 και VCC TX μπορούν να συνδεθούν εσωτερικά εντός της μονάδας σε οποιοδήποτε συνδυασμό. Οι ακροδέκτες σύνδεσης βαθμολογούνται για ένα μέγιστο ρεύμα 1000ma.
Συνιστώμενο φίλτρο τροφοδοσίας
Εικόνα 3. Συνιστώμενη τροφοδοσία ρεύματοςΠνίχοςr
Απόλυτη μέγιστη αξιολογήσεις
Πρέπει να σημειωθεί ότι η λειτουργία που υπερβαίνει τις μεμονωμένες απόλυτες μέγιστες αξιολογήσεις μπορεί να προκαλέσει μόνιμη ζημιά σε αυτήν την ενότητα.
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Μέγιστος |
Μονάδες |
Σημειώσεις |
|
Θερμοκρασία αποθήκευσης |
Τμικρό |
-40 |
85 |
ντεκόρ |
|
|
Θερμοκρασία θήκης λειτουργίας |
ΤOp |
0 |
70 |
ντεκόρ |
|
|
Τάση τροφοδοσίας |
VΡιπής |
-0,5 |
3.6 |
V |
|
|
Σχετική υγρασία (μη συμπύκνωση) |
RH |
0 |
85 |
% |
|
|
Κατώτατο όριο ζημιάς, κάθε λωρίδα |
Thρε |
5.5 |
|
DBM |
|
Συνιστώμενες συνθήκες λειτουργίας και απαιτήσεις τροφοδοσίας
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Τυπικός |
Μέγιστος |
Μονάδες |
|
Θερμοκρασία θήκης λειτουργίας |
ΤOp |
0 |
|
70 |
ντεκόρ |
|
Τάση τροφοδοσίας |
VΡιπής |
3.135 |
3.3 |
3.465 |
V |
|
Ρυθμός δεδομένων, κάθε λωρίδα |
|
|
25.78125 |
|
GB/S |
|
Υψηλή τάση εισόδου ελέγχου |
|
2 |
|
VCC |
V |
|
Χαμηλή τάση εισόδου ελέγχου |
|
0 |
|
0,8 |
V |
|
Απόσταση συνδέσμου με το G.652 |
ρε |
0,002 |
|
10 |
km |
Σημειώσεις:
1. Η ανάληψη της πραγματικής απώλειας ινών/km (η απόσταση σύνδεσης που καθορίζεται είναι για απώλεια εισαγωγής ινών 0,4dB/km)
Ηλεκτρικά χαρακτηριστικά
Τα ακόλουθα ηλεκτρικά χαρακτηριστικά ορίζονται στο συνιστώμενο περιβάλλον λειτουργίας, εκτός εάν ορίζεται διαφορετικά.
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Τυπικός |
Μέγιστος |
Μονάδες |
Σημειώσεις |
||
|
Κατανάλωση ενέργειας |
|
|
|
4.0 |
W |
|
||
|
Ρεύμα εφοδιασμού |
ΔΠΔ |
|
|
1.21 |
ΕΝΑ |
|
||
|
Πομποδέκτης ΙσχύςΑρχικοποίηση Φορά |
|
|
|
2000 |
κ.Κ. |
1 |
||
|
Πομπός (κάθε λωρίδα) |
||||||||
|
Ανοχή τάσης εισόδου με ένα άκρο (Σημείωση 2) |
|
-0.3 |
|
4.0 |
V |
Αναφέρεται στο κοινό σήμα TP1 |
||
|
Κοινή λειτουργία AC Εισαγωγή Ανοχή σε τάση |
|
15 |
|
|
MV |
RMS |
||
|
Διαφορικός Εισαγωγή ΔυναμικόΚούνια Κατώφλι |
|
50 |
|
|
MVPP |
Χλοοτάπητα Κατώφλι |
||
|
Διαφορική κούνια |
Εισαγωγή |
Δυναμικό |
Vin, pp |
190 |
|
700 |
MVPP |
|
|
Σύνθετη αντίσταση διαφορικής εισόδου |
Ζιφλέκι |
90 |
100 |
110 |
Ωμ |
|
||
|
Δέκτης (κάθε λωρίδα) |
||||||||
|
Τάση με ένα άκρο |
|
Παραγωγή |
|
-0.3 |
|
4.0 |
V |
Αναφέρεται στο σήμα κοινός |
|
AC Κοινή λειτουργία λειτουργίας Δυναμικό |
|
|
|
7.5 |
MV |
RMS |
||
|
Διαφορική ταλάντευση τάσης εξόδου |
Vout, PP |
300 |
|
850 |
MVPP |
|
||
|
Διαφορική αντίσταση |
|
Παραγωγή |
Zout |
90 |
100 |
110 |
Ωμ |
|
Σημειώσεις:
1.Ο χρόνος αρχικοποίησης ισχύος είναι ο χρόνος από την εμφάνιση των τάσεων τροφοδοσίας και παραμένουν πάνω από τοΕλάχιστες συνιστώμενες τάσεις τροφοδοσίας λειτουργίας στο χρόνο που η μονάδα είναι πλήρως λειτουργική.
2.Η ανοχή τάσης εισόδου μεμονωμένο είναι το επιτρεπόμενο εύρος της στιγμιαίας εισόδου σήματα.
Οπτικά χαρακτηριστικά
|
QSFP28 100GBase-LR4 |
|
||||||||||
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Τυπικός |
Μέγιστος |
Μονάδα |
Σημειώσεις |
|
||||
|
Μήκος κύματος λωρίδας |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
||||
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
||||
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
||||
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
||||
|
Πομπός |
|
||||||||||
|
Αναλογία καταστολής πλευρικής λειτουργίας |
SMSR |
30 |
|
|
ϋΒ |
|
|
||||
|
Συνολική μέση ισχύ εκκίνησης |
Π.Τ |
|
|
10.5 |
DBM |
|
|
||||
|
Μέση ισχύ εκκίνησης, κάθε λωρίδα |
Π.Προσφύγω |
-4.3 |
|
4.5 |
DBM |
|
|
||||
|
Oma, κάθε λωρίδα |
Π.OMA |
-1.3 |
|
4.5 |
DBM |
1 |
|
||||
|
Διαφορά σε Εκτόξευση Εξουσίαμεταξύ οποιουδήποτεΔυοΛωρίδες (OMA) |
PTX, διαφορά |
|
|
5 |
ϋΒ |
|
|
||||
|
ΕκτόξευσηΕξουσίαΣτο OMA μείον πομπό και Διασπορά |
|
-2.3 |
|
|
DBM |
|
|
||||
|
Ποινή (TDP), κάθε λωρίδα |
|
|
|
|
|
|
|||||
|
TDP, κάθε λωρίδα |
TDP |
|
|
2.2 |
ϋΒ |
|
|||||
|
Αναλογία εξαφάνισης |
Er |
4 |
|
|
ϋΒ |
|
|||||
|
Ριπή20OMA |
Ριπή |
|
|
-130 |
DB/Hz |
|
|||||
|
Ανοχή απώλειας οπτικής επιστροφής |
Τολς |
|
|
20 |
ϋΒ |
|
|||||
|
Ανακλαστικότητα πομπού |
RΤ |
|
|
-12 |
ϋΒ |
|
|||||
|
Μάσκα ματιών {x1,X2, x3,Y1, y2, y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
2 |
|||||||
|
Μέσος Εκτόξευση Εξουσία ΜΑΚΡΙΑ ΑΠΟ Πομπός, κάθε λωρίδα |
Άκαμπτος |
|
|
-30 |
DBM |
|
|||||
|
Δέκτης |
|||||||||||
|
Κατώτατο όριο ζημιάς, κάθε λωρίδα |
Thρε |
5.5 |
|
|
DBM |
3 |
|||||
|
Η συνολική μέση ισχύς λήψης |
|
|
|
10.5 |
DBM |
|
|||||
|
Μέση ισχύς λήψης, κάθε λωρίδα |
|
-10.6 |
|
4.5 |
DBM |
|
|||||
|
Λαμβάνω Εξουσία (OMA), κάθε Μονοπάτι |
|
|
|
4.5 |
DBM |
|
|||||
|
Ευαισθησία δέκτη (OMA), κάθε λωρίδα |
ΙΑΠΩΝΙΚΟ ΛΕΠΤΟ |
|
|
-8,6 |
DBM |
|
|||||
|
Αγχωμένος Δέκτης Ευαισθησία (OMA), κάθε λωρίδα |
|
|
|
-6.8 |
DBM |
4 |
|||||
|
Ανακλαστικότητα δέκτη |
RR |
|
|
-26 |
ϋΒ |
|
|||||
|
Διαφορά σε Λαμβάνω Εξουσία Μεταξύ οποιωνδήποτε δύο λωρίδων (OMA) |
PRX, DIFF |
|
|
5.5 |
ϋΒ |
|
|||||
|
Ο Los διεκδικεί |
Χλοοτάπητα |
|
-18 |
|
DBM |
|
|||||
|
Los Deassert |
Μάστιγχος |
|
-15 |
|
DBM |
|
|||||
|
Υστέρηση Los |
Άβολος |
0,5 |
|
|
ϋΒ |
|
|||||
|
Δέκτης Ηλεκτρικής Συχνότητας Ανώτερης Χωροταξίας 3 dB, κάθε λωρίδα |
FC |
|
|
31 |
GHz |
|
|||||
|
Συνθήκες δοκιμής ευαισθησίας του δέκτη πίεσης (Σημείωση 5) |
|||||||||||
|
ΚατακόρυφοςΚλείσιμο ματιώνΠοινή,κάθε Μονοπάτι |
|
|
1.8 |
|
ϋΒ |
|
|||||
|
Τόνισε το μάτι j2 jitter, κάθε λωρίδα |
|
|
0,3 |
|
Ui |
|
|||||
|
Τόνισε το μάτι j9 jitter, κάθε λωρίδα |
|
|
0,47 |
|
Ui |
|
|||||
1.Ακόμη και αν το TDP <1 dB, το OMA min πρέπει να υπερβαίνει την ελάχιστη τιμή που καθορίζεται εδώ.
2.Δείτε το σχήμα 4 παρακάτω.
3.Ο δέκτης πρέπει να είναι σε θέση να ανεχτεί, χωρίς ζημιά, συνεχή έκθεση σε ένα διαμορφωμένο σήμα οπτικής εισόδου
Έχοντας αυτό το επίπεδο ισχύος σε μια λωρίδα. Ο δέκτης δεν χρειάζεται να λειτουργεί σωστά σε αυτήν την ισχύ εισόδου.
4.Μετρείται με σήμα δοκιμής συμμόρφωσης στην είσοδο δέκτη για BER = 1x10-12.
5.Η κατακόρυφη ποινή κλεισίματος των ματιών και ο άγχος jitter είναι οι συνθήκες δοκιμής για τη μέτρηση της ευαισθησίας του δέκτη. Δεν είναι χαρακτηριστικά του δέκτης.
Ψηφιακές διαγνωστικές λειτουργίες
Τα ακόλουθα ψηφιακά διαγνωστικά χαρακτηριστικά ορίζονται στις κανονικές συνθήκες λειτουργίας, εκτός εάν ορίζεται διαφορετικά.
|
Παράμετρος |
Σύμβολο |
Εορτασμός |
Μέγιστος |
Μονάδες |
Σημειώσεις |
|
Θερμοκρασία ελεγκτής εκπομπώναπόλυτος σφάλμα |
DMI_TEMP |
3 |
+3 |
ντεκόρ |
Πάνω από το εύρος θερμοκρασίας λειτουργίας |
|
Οθόνη τάσης τροφοδοσίας απόλυτο σφάλμα |
DMI _VCC |
-0.1 |
0,1 |
V |
Πάνω από την πλήρη λειτουργία σειρά |
|
Κανάλι Rx εξουσίαΠαρακολούθηση απόλυτη σφάλμα |
DMI_RX_CH |
2 |
2 |
ϋΒ |
1 |
|
Κανάλι Προκατάληψη ρεύμα ελεγκτής εκπομπών |
DMI_IBIAS_CH |
-10% |
10% |
α |
|
|
Κανάλι TX εξουσία Παρακολουθήστε απόλυτο σφάλμα |
DMI_TX_CH |
2 |
2 |
ϋΒ |
1 |
Οφειλόμενος να μέτρηση ακρίβεια του διαφορετικός μονόκλινο τρόπος ίνες, εκεί θα μπορούσε είναι ένα επιπλέον +/- 1 ϋΒ διακύμανση, ή ένα σύνολο +/- 3 dB ακρίβεια.
Μηχανικές διαστάσεις
Εικόνα4. Μηχανικό ενόχλιομι
ΕΣΔ
Αυτός ο πομποδέκτης καθορίζεται ως κατώφλι ESD 1kV για ακροδέκτες δεδομένων υψηλής ταχύτητας και 2kV για όλους τους άλλους ηλεκτρικούς ακροδέκτες εισόδου, που δοκιμάστηκαν ανά MIL-STD-883, μέθοδο 3015.4 /JESD22-A114-A (HBM). Ωστόσο, οι κανονικές προφυλάξεις ESD εξακολουθούν να απαιτούνται κατά τη διάρκεια του χειρισμού αυτής της ενότητας. Αυτός ο πομποδέκτης αποστέλλεται σε προστατευτική συσκευασία ESD. Θα πρέπει να αφαιρεθεί από τη συσκευασία και να χειρίζεται μόνο σε προστατευμένο ESD περιβάλλο.
Ασφάλεια λέιζερ
Αυτό είναι ένα προϊόν λέιζερ κατηγορίας 1 σύμφωνα με το EN 60825-1: 2014. Αυτό το προϊόν συμμορφώνεται με 21 CFR 1040.10 και 1040.11 εκτός από τις αποκλίσεις σύμφωνα με την ανακοίνωση λέιζερ αριθ. 50, με ημερομηνία (24 Ιουνίου 2007).
ΠΡΟΣΟΧΗ: Η χρήση των ελέγχων ή των προσαρμογών ή η απόδοση των διαδικασιών διαφορετικών από εκείνες που καθορίζονται στο παρόν μπορεί να οδηγήσουν σε επικίνδυνη έκθεση στην ακτινοβολία.
Κανονιστική συμμόρφωση
|
Χαρακτηριστικό |
Αναφορά |
Εκτέλεση |
|
Ηλεκτροστατική απόρριψη(ΕΣΔ· |
IEC/EN 61000-4-2 |
Συμβατό με τα πρότυπα |
|
Ηλεκτρομαγνητική παρεμβολή (EMI) |
FCC Μέρος 15 Κατηγορία B EN 55022 Κλάση Β (CISPR 22A) |
Συμβατό με τα πρότυπα |
|
Ασφάλεια ματιών λέιζερ |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Προϊόν λέιζερ κατηγορίας 1 |
|
Αναγνώριση εξαρτημάτων |
IEC/EN 60950, UL |
Συμβατό με τα πρότυπα |
|
Rohs |
2002/95/ΕΚ |
Συμβατό με τα πρότυπα |
|
EMC |
EN61000-3 |
Συμβατό με τα πρότυπα |
