Μονάδα RJ45 Gigabit SFP – Πομποδέκτης Copper SFP 1000BASE-T με 1,25 Gbps και χαμηλό EMI
Λεπτομέρειες:
| Τόπος καταγωγής: | Guangdong, |
| Μάρκα: | TAKFLY |
| Πιστοποίηση: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Αριθμό μοντέλου: | TK-G3-RJ45 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Pices |
|---|---|
| Τιμή: | US$2.21 ~ US$59.25/PC |
| Συσκευασία λεπτομέρειες: | σπαθί + κουτί + κουτί |
| Χρόνος παράδοσης: | 3-7 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο Αρ: | Σύνδεσμος οπτικών ινών | Θερμοκρασία αποθήκευσης: | -40°C~85℃ |
|---|---|---|---|
| Συσκευές καλωδίωσης: | ODF | Χρώμα: | Προσαρμογή |
| Δωρεάν δείγμα: | Ναί | Εξωτερική διάμετρος συνδέσμου: | 30,0 mm, 2,0 mm, 0,9 mm |
| Χρώμα στέγασης: | Μπλε, πράσινος, μπεζ | Μέσο μετάδοσης: | Μονό-τρόπος/Μουλίτ-τρόπος |
| Χαρακτηριστικό: | Αδιάβροχος | Υλικό: | πλαστική ύλη |
| Εναλλακτικότης: | ≤0,2dB | Λειτουργία ινών: | 62.5/125μm OM1, 50/125μm OM2 |
| Λιμάνι: | Αξονικό κουτί από το λιμάνι του NINGBO | Όνομα μοντέλου: | Σύνδεσμος οπτικών ινών |
| Βάρος: | 2 κιλά | Επαναληψιμότητα: | ≤0,2dB |
| Διάμετρος ινών: | 125μm | Τύπος συναρμολόγησης: | Μηχανικός |
| Μονάδα σύνδεσης: | 3,0 χλστ | Καλώδιο σύνδεσης Od: | 0.9mm,20,0 mm, 3,0 mm |
| Αντοχή: | ≥1000 φορές | Παραγωγική ικανότητα: | 700000 τεμάχια/μήνα |
| Τύπος στίλλευσης: | UPC, APC | Γεμιστικό: | Οπτικό λίπος από σιλικόνη |
| Αντοχή: | 500 Κύκλοι | Θερμοκρασία λειτουργίας: | -40°C έως +85°C |
| Επιστροφής απώλεια συνδετήρων: | ΜΜΠ: UPC≥50, APC≥60· ΜΜΠ: ≥30 | Σπρέι αλατιού: | 500H |
| Χρόνος Εγκατάστασης: | Μέσα στα 60 (χωρίς κόψιμο ινών) | Πακέτο: | SMD,QFN-20,NRF24L01,πολυσακούλες,Φύρα οπτικής |
| τύπος: | Ρυθμιστής τάσης, Λογικά ICs,Μονάδα δέκτη,Μια μόνο λειτουργία,Μια μόνο διμερή μετάδοση ινών,Δίσκος IC | Δ/γ: | Νέο, ΝΕΟ, 2013+,1234,Μονάδα δέκτη και πομπός ραδιοσυχνοτήτων |
| Απόσταση: | 20 χιλιόμετρα, 300 μέτρα, 3 χιλιόμετρα. | Εφαρμογή: | Τηλεπικοινωνίες, συναγερμός, υπολογιστής, σύστημα παρακολούθησης βίντεο, κανάλι ινών 1X |
| Θερμοκρασία λειτουργίας: | Τυποποιημένο, -40 °C ~ 85 °C, -10 °C ~ 70 °C | Μήκος κύματος: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Όνομα προϊόντος: | Επεν OLT PX20+,433mhz uart μονάδα δέκτη-διαβιβαστή,1.25g οπτική μονάδα BIDI SFP, SFP+ δέκτης,1.25G σ | Εγγύηση: | 365 ημέρες,3 χρόνια,1 έτος |
| Τάση τροφοδοσίας: | 10,9-3,6V,0~110,20,7 V ~ 5,5 V, κοινό | Πιστοποίηση: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Αποστολή από: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michelle_fang, Chaizhiquan91, Τόμας65339 |
| Τροφοδοτικό: | 3,3V | Ρυθμός μεταφοράς δεδομένων: | 155M, 10G |
| Δυναμικό: | 1.9~3.6V, τυποποιημένο | Πηγή: | FP,VCSEL / PIN |
| Δύναμη απόρριψης: | 0.1w,W | Κατάσταση: | Νέο, 100% πρωτότυπο. |
Περιγραφή προϊόντων

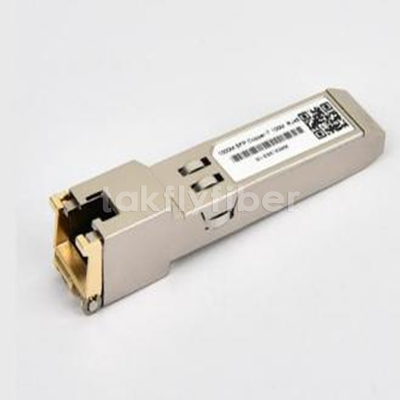

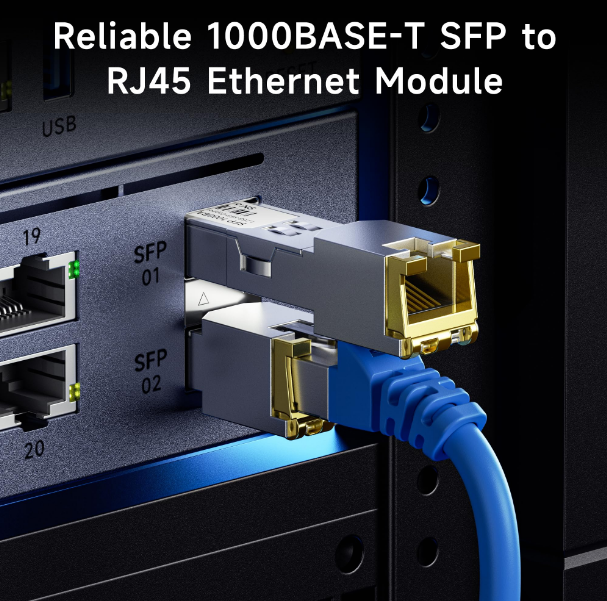

RJ45 Gigabit SFP Μοντέλο ¥ 1000BASE-T, 1,25Gbps, 100m πάνω από την κατηγορία 6, χαμηλό EMI
Επισκόπηση του προϊόντος
Ο TK-G1-RJ45 είναι ένας μεταλλικός δέκτης SFP που σχεδιάστηκε για εφαρμογές Gigabit Ethernet και συμμορφώνεται με τα πρότυπα IEEE 802.3-2002 και IEEE 802.3ab (1000BASE-T).Η ενότητα λειτουργεί με ταχύτητα δεδομένων 1000Mbps μέσω καλωδίου κατηγορίας 5 χωρίς θωράκιση με στρεβλό ζεύγος με μέγιστη εμβέλεια 100 μέτρων..
Η μετάδοση σήματος χρησιμοποιεί 5-επίπεδο διαμόρφωση εύρους παλμού (PAM) και στα τέσσερα ζεύγη καλωδίων (250 Mbps ανά ζεύγος) για πλήρη διπλή συνδέσεις.προσβάσιμο μέσω δισύρματος σειριακής λεωφορείας στη διεύθυνση A0hΤο φυσικό στρώμα IC μπορεί επίσης να προσπεραστεί στη διεύθυνση ACh.
Βασικά χαρακτηριστικά
- Ταχύτητα δεδομένων έως 1,25Gb/s αμφίδρομη
- Συμμόρφωση με την SFP MSA, θερμοσυσκόπηση
- Ενεργοποίηση TX και RX LOS (ή όχι LOS)
- Πλήρης μεταλλική θήκη για χαμηλή ηλεκτρομαγνητική παρεμβολή
- Τυπική κατανάλωση ενέργειας: 1,05 W
- Σύνδεσμος RJ-45
- Πρόσβαση σε δισύρματα σειριακά λεωφορεία σε φυσικό IC
- Υποστηρίζει το 1000BASE-T σε συστήματα υποδοχής με διεπαφή SERDES
- Θερμοκρασία λειτουργίας: 0 °C έως +70 °C (εμπορική) ή -20 °C έως +85 °C (επέκταση)
Εφαρμογές
- 1.25 Διαβίβαση Gigabit Ethernet μέσω καλωδίου κατηγορίας 5
Αναθέτηση και λειτουργίες καρφίτσας
| Πινάκια | Ονομασία | Λειτουργία | Σημείωση. | Σημειώσεις |
|---|---|---|---|---|
| 1 | ΒΙΤ | Γη του πομπού | 1 | Το ΒΙΕΤ και το ΒΙΕΡ είναι εσωτερικά συνδεδεμένα. |
| 2 | TX_FAULT | Λάθος του πομπού | 3 | Δεν εφαρμόζεται, συνδεδεμένο με το VeeT. |
| 3 | TX_DISABLE | Απαλλαγή του πομπού | 3 | Βλέπε περιγραφή του TX Disable. |
| 4 | MOD DEF (2) | Ορισμός ενότητας 2 | 3 | Η γραμμή δεδομένων για το κατά συρροή λεωφορείο αναγνώρισης. |
| 5 | MOD DEF (1) | Ορισμός ενότητας 1 | 3 | Η γραμμή του ρολογιού για την ταυτοποίηση. |
| 6 | MOD DEF (0) | Ορισμός ενότητας 0 | 3 | Συνδεδεμένος με την Βι στο SFP. |
| 7 | ΔΕΛΑΣΗ ΕΠΙΛΗΘΕΣΗ | Δεν χρησιμοποιείται | 3 | Δεν υλοποιήθηκε, 33 χλμ. προς Βι. |
| 8 | ΔΕΣ | Απώλεια σήματος | 3 | Βλέπε επιλογή LOS. |
| 9 | ΠΡΟΣΟΧΗ | Χώρος υποδοχής | 1 | Συνδέεται με το VeeT μέσα στο SFP. |
| 10 | ΠΡΟΣΟΧΗ | Χώρος υποδοχής | 1 | Το ίδιο όπως επάνω. |
| 11 | ΠΡΟΣΟΧΗ | Χώρος υποδοχής | 1 | Το ίδιο όπως επάνω. |
| 12 | - Επιστημονική και τεχνολογική έρευνα. | Αντιστροφή δεδομένων RX | 3 | Συνδεδεμένο με εναλλασσόμενο ρεύμα, διαφορικό 100Ω. |
| 13 | RD+ | Μη αντιστρέφοντα δεδομένα RX | 3 | Συνδεδεμένο με εναλλασσόμενο ρεύμα, διαφορικό 100Ω. |
| 14 | ΠΡΟΣΟΧΗ | Χώρος υποδοχής | 1 | Συνδεδεμένη με το ΒΙΕΤ. |
| 15 | Επικαιροποίηση | Δύναμη δέκτη | 2 | Συνδέεται με το VccT. |
| 16 | VccT | Δύναμη πομπός | 2 | Συνδέεται με το VCCR. |
| 17 | ΒΙΤ | Γη του πομπού | 1 | Κοινή βάση. |
| 18 | TD+ | Μη αντιστρέφοντα δεδομένα TX | 3 | Συνδεδεμένο με εναλλασσόμενο ρεύμα, 100Ω διαφορική είσοδος. |
| 19 | Τ.Δ. | Αντιστρέφονται δεδομένα TX | 3 | Συνδεδεμένο με εναλλασσόμενο ρεύμα, 100Ω διαφορική είσοδος. |
| 20 | ΒΙΤ | Γη του πομπού | 1 | Κοινή βάση. |
Σημειώσεις σχετικά με τις λειτουργίες καρφίτ
- Συμπλέξτε το.Διαταγή δέσμευσης πινς κατά τη διάρκεια της θερμής σύνδεσης.
- TX_FAULT:Μόνιμα χαμηλή (μη υποστηριζόμενη).
- TX_DISABLE:Εσωτερική αντλία 4,7kΩ. Χαμηλή (0-0,8V) → δέκτης αναμμένος· υψηλή (2.0-3.465V) ή ανοιχτή → επαναφορά.
- Mod-Def 0/1/2:Ο οικοδεσπότης τραβάει με 4,7k-10kΩ σε Vcc. Mod-Def 0 = το μοντέλο είναι παρόν. Mod-Def 1 = ρολόι, Mod-Def 2 = δεδομένα.
- RX_LOS:LVTTL έξοδος. Μπορεί να απενεργοποιηθεί (επιλογή παραγγελίας). Εάν δεν χρησιμοποιείται, συνδέεται με το έδαφος μέσω 100Ω.
- RD ± / TD ±:Οι γραμμές διαφορικών 100Ω συνδεδεμένων με εναλλασσόμενο ρεύμα.
Ηλεκτρική τροφοδοσία (+3,3V)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Υπόθεση |
|---|---|---|---|---|---|---|
| Τρόπος τροφοδοσίας | Είναι | 320 | 375 | mA | 1.2W μέγιστο σε πλήρη Vcc & temp | |
| Τεχνολογία | Vcc | 3.13 | 3.3 | 3.47 | V | Αναφέρεται στο GND |
| Μέγιστη τάση | Vmax | 4 | V | Μη καταστροφικές |
Διασύνδεση χαμηλής ταχύτητας (LVTTL)
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα | Υπόθεση |
|---|---|---|---|---|---|
| Η έξοδος SFP είναι χαμηλή | Αερομεταφορές | 0 | 0.5 | V | 4.7k-10k pull-up στο host_Vcc |
| Υψηλή έξοδος SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Το ίδιο τραβήξτε-up |
| Εισαγωγή SFP LOW | VIL | 0 | 0.8 | V | 4.7k-10k pull-up σε Vcc |
| Εισαγωγή SFP HIGH | ΧΙΒ | 2 | Vcc+0.3 | V | Το ίδιο τραβήξτε-up |
Ηλεκτρικά χαρακτηριστικά υψηλών ταχυτήτων (πλευρά SFP)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Σημειώσεις |
|---|---|---|---|---|---|---|
| Συχνότητα γραμμής | fL | 125 | MHz | Πέντε επίπεδα κωδικοποίησης, IEEE 802.3 | ||
| TX Αντίσταση εξόδου (διαφορά) | Ζουτ, Τεξ. | 100 | Ω | 1-125 MHz | ||
| RX Αντίσταση εισόδου (διαφορά) | Ζιν, ΡΧ. | 100 | Ω | 1-125 MHz |
Διασύνδεση υψηλής ταχύτητας (Προσωπική πλευρά)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Σημειώσεις |
|---|---|---|---|---|---|---|
| Μονότερης μορφής TX εισροής | Στρογγυλοκόπημα | 250 | 1200 | mV | ||
| Μονότερης εξόδου RX swing | Βουτσουίνγκ | 350 | 800 | mV | ||
| Χρόνος άνοδος/αποσύνθεσης (20-80%) | Tr,Tf | 175 | σπ | |||
| ΤΧ παρεμπόδιση εισόδου (SE) | Ζιν | 50 | Ω | |||
| Αντίσταση εξόδου RX (SE) | Ζουτ | 50 | Ω |
Περιοχές θερμοκρασίας
| Παράμετρος | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
|---|---|---|---|---|
| Δραστηριότητα (εμπορική) | 0 | 70 | °C | |
| Λειτουργία (επέκταση) | -20 | 85 | °C | |
| Αποθήκευση | -40 | 85 | °C |
Μηχανολογικό περίγραμμα
Οι μηχανικές διαστάσεις της ομάδας ακολουθούν τις προδιαγραφές SFP MSA.
Έγγραφα αναφοράς
- SFP Transceiver MSA, Σεπτέμβριος 2000
- IEEE 802.3-2002 (συμπεριλαμβανομένου του 802.3ab)
- Πίνακας δεδομένων Atmel AT24C01A/02/04/08/16 2-Wire Serial EEPROM
Συμμόρφωση με τις κανονιστικές διατάξεις
| Ειδικότητα | Τύπος | Αποτελέσματα |
|---|---|---|
| ΕΣΔ | IEC/EN 61000-4-2 | Συμμόρφωση |
| ΕΜΕ | Τμήμα Β του τμήματος 15 της FCC, EN 55022 Τμήμα Β | Συμμόρφωση |
| Ασφάλεια με λέιζερ | FDA 21CFR 1040.10, 1040.11· IEC/EN 60825-1,2 | Τάξη 1 |
| Ασφάλεια προϊόντων | IEC/EN 60950, UL | Συμμόρφωση |
| RoHS | 2002/95/ΕΚ | Συμμόρφωση |
| ΕΜΚ | EN 61000-3 | Συμμόρφωση |
