10Gbps SFP+ Αμφίδρομος πομποδέκτης | 10km Reach Tx1270/1330nm / Rx1330/1270 nm | (TK-B23(32)92-3LCD10）
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | TK-B23(32) 92-3LCD10 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | Western Union, T/T,/Paypal |
| Δυνατότητα προσφοράς: | 1000pcs/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | 10Gbps SFP+ Αμφίδρομος πομποδέκτης | 10km Reach Tx1270/1330nm / Rx1330/1270 nm | (TK-B23(32)92-3LCD1 | Τάση τροφοδοσίας: | 3,14-3,46V |
|---|---|---|---|
| Ρεύμα Τροφοδοσίας: | 300 MA | Διαφορική αντίσταση εισόδου: | 100 Ω |
| Κούνια εισαγωγής δεδομένων με ένα άκρο: | 180-700 mA | Διαφορά ταλάντευσης εισαγωγής δεδομένων: | 400-1800 mV |
| Μετάδοση Απενεργοποίηση Επιβεβαίωσης χρόνου: | 10 μας | Διαφορική ταλάντευση εξόδου δεδομένων: | 300-850 mA |
| Θερμοκρασία θήκης λειτουργίας: | 0 έως +70°C | Εγγύηση: | 1 έτος, συντήρηση εφ' όρου ζωής |
| Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα | ||
| Επισημαίνω: | Πομποδέκτης SFP+ 10Gbps,εμβέλεια 10km,Αμφίδρομος πομποδέκτης Tx1270/1330nm |
||
Περιγραφή προϊόντων
Μετατροπέας SFP+ Bi-Directional 10Gbps | Εμβέλεια 10km Tx1270/1330nm / Rx1330/1270 nm |
(TK-B23(32)92-3LCD10)
Επισκόπηση Μετατροπέα SFP+ Bi-Directional 10Gbps
Ο μονοτροπικός μετατροπέας της σειράς TK-B23(32)92-3LCD10 είναι μια μονάδα μικρού μεγέθους συνδεόμενη, σχεδιασμένη για διπλές οπτικές επικοινωνίες δεδομένων, συμπεριλαμβανομένων των 10GBASE-LR/LW όπως ορίζονται από το IEEE 802.3ae. Διαθέτοντας σύνδεσμο SFP+ 20 ακίδων, επιτρέπει τη δυνατότητα σύνδεσης εν λειτουργία για απρόσκοπτη ενσωμάτωση.
Αυτή η μονάδα έχει σχεδιαστεί για λειτουργία σε μονοτροπικές οπτικές ίνες με ονομαστικά μήκη κύματος 1270nm ή 1330nm. Το τμήμα πομπού χρησιμοποιεί λέιζερ DFB πολλαπλών κβαντικών πηγαδιών που συμμορφώνεται με τα πρότυπα ασφαλείας λέιζερ Κατηγορίας 1 σύμφωνα με το IEC-60825.
Το τμήμα δέκτη ενσωματώνει έναν προενισχυτή ολοκληρωμένου ανιχνευτή InGaAs (IDP) τοποθετημένο σε οπτική κεφαλή, σε συνδυασμό με ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτή περιορισμού για βέλτιστη απόδοση.
Εφαρμογές Μετατροπέα SFP+ Bi-Directional 10Gbps
- 10GBASE-LR στα 10.3125Gbps
- 10GBASE-LW στα 9.953Gbps
- Άλλες Οπτικές Συνδέσεις
Χαρακτηριστικά Μετατροπέα SFP+ Bi-Directional 10Gbps
- Υποστηρίζει ρυθμούς δεδομένων από 9.95Gb/s έως 10.3Gb/s
- Οπτικός Μετατροπέας SFP+ Bi-Directional με Σύνδεσμο LC Simplex
- Μονή Τροφοδοσία 3.3V
- Έως 10km σε 9/125um SMF
- A:1270nm Πομπός λέιζερ DFB, δέκτης 1330nm
- B:1330nm Πομπός λέιζερ DFB, δέκτης 1270nm
- Συμβατό με IEEE 802.3ae 10GBASE-LR και 10GBASE-LW
- Συμβατό με SFP+ MSA SFF-8431
- Συμβατό με Ψηφιακή Διάγνωση SFF-8472
- Συμβατό με RoHS και Χωρίς Μόλυβδο
- Θερμοκρασία λειτουργίας περιβλήματος: Τυπική: 0 ~ 70 °C
Πρότυπα Συμμόρφωσης
- Συμβατό με SFP+ MSA
- Συμβατό με SFF-8472 έκδοση 9.5
- Συμβατό με IEEE802.3-2005
- Συμβατό με Telcordia GR-468-CORE
- Συμβατό με FCC 47 CFR Μέρος 15, Κατηγορία B
- Συμβατό με FDA 21 CFR 1040.10 και 1040.11, κατηγορία 1
- Συμβατό με RoHS
Τεχνικές Προδιαγραφές
Τεχνικές Σημειώσεις
- Συνδέεται απευθείας στις ακίδες εισόδου δεδομένων TX. Στη συνέχεια, συνδέεται με AC.
- Ή ανοιχτό κύκλωμα
- Σε διαφορική αντίσταση 100 ohms.
- 20 - 80%.
- Η απώλεια σήματος είναι LVTTL. Το λογικό 0 υποδεικνύει κανονική λειτουργία. το λογικό 1 υποδεικνύει ότι δεν ανιχνεύθηκε σήμα.
- Η ευαισθησία του δέκτη είναι συμβατή με διαμόρφωση ημιτονοειδούς τροφοδοσίας από 20 Hz έως 1.5 MHz έως την καθορισμένη τιμή που εφαρμόζεται μέσω του προτεινόμενου δικτύου φιλτραρίσματος τροφοδοσίας.

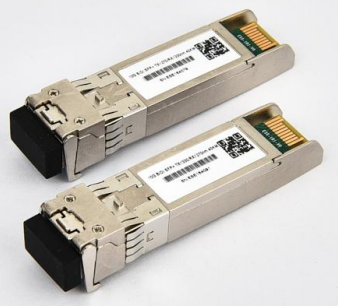

Εικόνες Μετατροπέα SFP+ Bi-Directional 10Gbps
Γιατί να επιλέξετε TAKFLY;
- 26+ χρόνια εμπειρίας κατασκευής σε προϊόντα οπτικών ινών
- 450+ εργαζόμενοι συναρμολόγησης με 3+ χρόνια εμπειρίας
- 10+ Μηχανικοί Έρευνας & Ανάπτυξης αφοσιωμένοι στην καινοτομία
- 16 Μηχανές Έγχυσης και γραμμές παραγωγής εισαγόμενες από τη Γερμανία
- 30+ μηχανές δοκιμών, συμπεριλαμβανομένων οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Ολοκληρωμένος εξοπλισμός δοκιμών: ελεγκτές αντοχής σε εφελκυσμό, ελεγκτές αντοχής σε συμπίεση, ελεγκτές μετρητών ισχύος, ελεγκτές φωτός
- Αποδεκτή επωνυμία OEM
- Συμμετοχή σε παγκόσμιες εκθέσεις: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Ποιοτικός Έλεγχος
- Επιτόπιος έλεγχος πρώτων υλών πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωμένοι έλεγχοι ημιτελούς παραγωγής
- Πλήρης επιθεώρηση τελικού προϊόντος πριν από τη συσκευασία
- Επιτόπιοι έλεγχοι πριν από την αποστολή
Πληροφορίες Παράδοσης
- Δείγματα: 1-3 εργάσιμες ημέρες
- Παραγγελίες Μαζικής Παραγωγής: 3-7 εργάσιμες ημέρες
- Συσκευασία: Διατίθενται πλαστικές σακούλες, χαρτοκιβώτια και παλέτες κατόπιν αιτήματος
Συχνές Ερωτήσεις
Ε1: Πώς μπορώ να λάβω τον κατάλογο και τον τιμοκατάλογό σας;
Παρακαλούμε δώστε το email σας ή τα στοιχεία επικοινωνίας σας μέσω της ιστοσελίδας μας για να λάβετε τον κατάλογο και τον τιμοκατάλογό μας.
Ε2: Μπορώ να διαπραγματευτώ τις τιμές;
Ναι, μπορούμε να εξετάσουμε εκπτώσεις για πολλαπλές φορές φόρτωσης εμπορευματοκιβωτίων με μικτά αγαθά.
Ε3: Πόσο θα κοστίσουν τα έξοδα αποστολής;
Τα έξοδα αποστολής εξαρτώνται από το μέγεθος της αποστολής σας και τη μέθοδο αποστολής. Θα παρέχουμε τις χρεώσεις κατόπιν αιτήματος.
Ε4: Μπορώ να σας επισκεφτώ;
Βεβαίως! Το εργοστάσιό μας βρίσκεται στη Σενζέν της Κίνας. Παρακαλούμε επικοινωνήστε μαζί μας για να προγραμματίσετε ένα ραντεβού.
Ε5: Τι γίνεται αν υπάρχει πρόβλημα ποιότητας όταν παραλάβουμε τα αγαθά;
Εάν αντιμετωπίσετε προβλήματα ποιότητας κατά το άνοιγμα της συσκευασίας, παρακαλούμε τραβήξτε φωτογραφίες για αναφορά μας. Το τμήμα ποιοτικού ελέγχου μας θα διερευνήσει και θα παρέχει τις καλύτερες λύσεις, καθώς και θα εφαρμόσει βελτιώσεις ποιότητας για μελλοντική παραγωγή.
Ε6: Ποιοι είναι οι όροι συσκευασίας σας;
Συνήθως συσκευάζουμε τα αγαθά σε κουτιά blister και χαρτοκιβώτια, αλλά μπορούμε να προσαρμοστούμε σε αιτήματα προσαρμοσμένης συσκευασίας από τους πελάτες.
Ε7: Ποιοι είναι οι όροι πληρωμής σας;
T/T 30% ως προκαταβολή, και 70% υπόλοιπο πριν από την παράδοση. Παρέχουμε φωτογραφίες προϊόντων και συσκευασίας πριν από την τελική πληρωμή.
Ε8: Ποιοι είναι οι όροι παράδοσης σας;
EXW, FOB, CFR, CIF, DDU
Ε9: Τι γίνεται με τον χρόνο παράδοσής σας;
Γενικά 5-7 εργάσιμες ημέρες μετά την παραλαβή της προκαταβολής. Ο συγκεκριμένος χρόνος παράδοσης εξαρτάται από τα αντικείμενα και την ποσότητα της παραγγελίας.
Ε10: Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
Ναι, μπορούμε να κατασκευάσουμε προϊόντα με βάση τα δείγματα ή τα τεχνικά σας σχέδια.
