Οπτικός πομποδέκτης CWDM SFP 2,5 Gbps | Υψηλής ποιότητας και οικονομικά αποδοτικό TAKFLY 40km Reach (TKC-XX24-3LCD40)
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Οπτικός πομποδέκτης CWDM SFP 2,5 Gbps |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T,/Paypal,L/C |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | Οπτικός πομποδέκτης CWDM SFP 2,5 Gbps | Υψηλής ποιότητας και οικονομικά αποδοτικό TAKFLY 40km Reach | Τάση τροφοδοσίας: | 3,15-3,6V |
|---|---|---|---|
| Ρεύμα Τροφοδοσίας: | 185-280 mA | Διαφορική αντίσταση εισόδου: | 100 Ω |
| Κούνια εισαγωγής δεδομένων με ένα άκρο: | 250-1200 mV | Μετάδοση Απενεργοποίηση Επιβεβαίωσης χρόνου: | 10 μας |
| Κούνια εξόδου δεδομένων με ένα άκρο: | 250-800 mV | Απόρριψη παροχής ηλεκτρικού ρεύματος: | 100 mVpp |
| Θερμοκρασία εργασίας: | 0 °C σε +70 °C | Θερμοκρασία αποθήκευσης: | -40 °C έως +85 °C (Βιομηχανική) |
| Εγγύηση: | 1 έτος, συντήρηση εφ' όρου ζωής | Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα |
| Επισημαίνω: | 2Πληροφοριακός υπολογιστής,Οπτικός πομποδέκτης CWDM SFP 40km,Πλήρης εγγύηση για τον δέκτη TAKFLY SFP |
||
Περιγραφή προϊόντων
Οπτικός πομποδέκτης CWDM SFP 2.5Gbps
Υψηλής ποιότητας και οικονομικά αποδοτικός TAKFLY 40km Reach (TKC-XX24-3LCD40)
Επισκόπηση προϊόντος
Οι πομποδέκτες TAKFLY TKCXX48-3LCD40 Small Form Factor Pluggable (SFP) είναι συμβατοί με τη Συμφωνία Πολλαπλών Πηγών Small Form Factor Pluggable (MSA). Ο πομποδέκτης αποτελείται από πέντε τμήματα: τον οδηγό LD, τον ενισχυτή περιορισμού, την ψηφιακή οθόνη διαγνωστικών, το λέιζερ DFB 1XX0nm και τον φωτοανιχνευτή PIN. Η σύνδεση δεδομένων της μονάδας υποστηρίζει αποστάσεις έως 40 χλμ χρησιμοποιώντας μονοτροπικό οπτικό καλώδιο 9/125μm.
Η οπτική έξοδος μπορεί να απενεργοποιηθεί με είσοδο λογικού επιπέδου TTL υψηλού επιπέδου Tx Disable, και το σύστημα μπορεί επίσης να απενεργοποιήσει τη μονάδα μέσω I2C. Το Tx Fault υποδεικνύει υποβάθμιση του λέιζερ, ενώ η έξοδος Loss of signal (LOS) υποδεικνύει απώλεια εισερχόμενου οπτικού σήματος ή κατάσταση σύνδεσης με τον συνεργάτη. Το σύστημα μπορεί να έχει πρόσβαση σε πληροφορίες LOS (ή Link)/Disable/Fault μέσω πρόσβασης σε καταχωρητή I2C.
Εφαρμογές
- Διεπαφή Switch σε Switch
- Gigabit Ethernet
- Εφαρμογές Switched Backplane
- Διεπαφή Router/Server
- Άλλες Οπτικές Συνδέσεις
Βασικά Χαρακτηριστικά
- Ρυθμός δεδομένων λειτουργίας 2.67Gbps
- Λέιζερ DFB CWDM 18 μηκών κύματος και φωτοανιχνευτής PIN για μετάδοση 40km
- Συμβατό με SFP MSA και SFF-8472 με διπλό υποδοχέα LC
- Ψηφιακή Παρακολούθηση Διαγνωστικών: Εσωτερική Βαθμονόμηση ή Εξωτερική Βαθμονόμηση
- Συμβατό με SDH/SONET OC-48/STM-16
- Συμβατό με RoHS
- Μονοπλήρωτη τροφοδοσία +3.3V
- Θερμοκρασία λειτουργίας περιβλήματος: Τυπική: 0 έως +70°C / -40°C έως +85°C (Βιομηχανική)
Τεχνικές Προδιαγραφές
Προδιαγραφές Πομπού
Σημειώσεις: 1) Μετρημένο με μοτίβο NRZ PRBS 2^23-1. 2) Το "XX" είναι: 27,29,31,33,35,37,39,41,43,45,47,49,51,53,55,57,59 και 61; "Δλ" είναι 7.5. 3) Ορισμός μάσκας ματιού πομπού.
Προδιαγραφές Δέκτη
Σημειώσεις: 1) Η οπτική ισχύς εκπέμπεται σε SMF. 2) Είσοδος PECL, εσωτερικά AC-coupled και τερματισμένη. 3) Μετρημένο με μοτίβο δοκιμής PRBS 223-1 @2488Mbps, BER ≤1×10-12APD για 1270nm~1450nm. 4) Εσωτερικά AC-coupled.

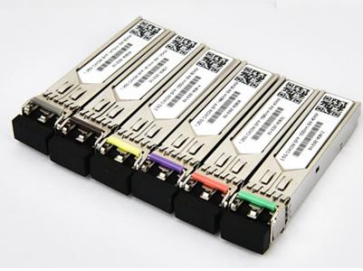

Εικόνες προϊόντων
Γιατί να επιλέξετε TAKFLY;
- 26+ χρόνια εμπειρίας κατασκευής σε προϊόντα οπτικών ινών
- 450+ εργαζόμενοι συναρμολόγησης με 3+ χρόνια εμπειρίας
- 10+ μηχανικοί R&D αφιερωμένοι στην καινοτομία
- 16 μηχανές έγχυσης εισαγόμενες από Γερμανία και γραμμές παραγωγής
- 30+ μηχανές δοκιμών, συμπεριλαμβανομένων OTDR, 3D, VFL, IL&RL
- Ολοκληρωμένος εξοπλισμός δοκιμών: ελεγκτές αντοχής σε εφελκυσμό, ελεγκτές αντοχής σε συμπίεση, ελεγκτές μετρητή ισχύος, ελεγκτές φωτός
- Αποδεκτή επωνυμία OEM
- Συμμετοχή σε παγκόσμιες εκθέσεις: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Διαδικασία Ελέγχου Ποιότητας
- Έλεγχος δειγμάτων πρώτων υλών πριν από την παραγωγή
- Πλήρης επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία
- Ολοκληρωμένοι έλεγχοι ημιτελούς παραγωγής
- Πλήρης επιθεώρηση τελικού προϊόντος πριν από τη συσκευασία
- Έλεγχοι δειγμάτων πριν από την αποστολή
Πληροφορίες παράδοσης
Δείγματα: 1-3 εργάσιμες ημέρες
Παραγγελίες Μαζικής Παραγωγής: 3-7 εργάσιμες ημέρες
Συσκευασία: Διαθέσιμες πλαστικές σακούλες, χαρτοκιβώτια και παλέτες κατόπιν αιτήματος
Συχνές Ερωτήσεις
Ε1: Πώς μπορώ να λάβω τον κατάλογο και τον τιμοκατάλογό σας;
Παρακαλούμε δώστε το email σας ή τα στοιχεία επικοινωνίας σας μέσω της ιστοσελίδας μας για να λάβετε τον κατάλογο και τον τιμοκατάλογό μας.
Ε2: Μπορώ να διαπραγματευτώ τις τιμές;
Ναι, μπορούμε να εξετάσουμε εκπτώσεις για πολλαπλές φορές φόρτωσης εμπορευματοκιβωτίων με μικτά αγαθά.
Ε3: Πόσο θα κοστίσουν τα έξοδα αποστολής;
Τα έξοδα αποστολής εξαρτώνται από το μέγεθος της αποστολής σας και τη μέθοδο αποστολής. Θα παρέχουμε τις χρεώσεις κατόπιν αιτήματος.
Ε4: Μπορώ να σας επισκεφτώ;
Βεβαίως! Το εργοστάσιό μας βρίσκεται στη Σενζέν της Κίνας. Παρακαλούμε επικοινωνήστε μαζί μας για να προγραμματίσετε ένα ραντεβού.
Ε5: Τι γίνεται αν υπάρχει πρόβλημα ποιότητας όταν παραλάβουμε τα αγαθά;
Εάν αντιμετωπίσετε προβλήματα ποιότητας κατά το άνοιγμα της συσκευασίας, παρακαλούμε τραβήξτε φωτογραφίες για αναφορά μας. Το τμήμα QC μας θα διερευνήσει και θα παρέχει τις καλύτερες λύσεις, καθώς και θα εφαρμόσει βελτιώσεις ποιότητας για μελλοντική παραγωγή.
Ε6: Ποιοι είναι οι όροι συσκευασίας σας;
Συνήθως συσκευάζουμε τα αγαθά σε blister boxes και χαρτοκιβώτια, αλλά μπορούμε να προσαρμόσουμε τα αιτήματα συσκευασίας από τους πελάτες.
Ε7: Ποιοι είναι οι όροι πληρωμής σας;
T/T 30% ως προκαταβολή, και 70% υπόλοιπο πριν από την παράδοση. Παρέχουμε φωτογραφίες προϊόντων και συσκευασίας πριν από την τελική πληρωμή.
Ε8: Ποιοι είναι οι όροι παράδοσης σας;
EXW, FOB, CFR, CIF, DDU
Ε9: Τι γίνεται με τον χρόνο παράδοσής σας;
Γενικά 5-7 εργάσιμες ημέρες μετά την παραλαβή της προκαταβολής. Ο συγκεκριμένος χρόνος παράδοσης εξαρτάται από τα αντικείμενα και την ποσότητα της παραγγελίας.
Ε10: Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
Ναι, μπορούμε να κατασκευάσουμε προϊόντα με βάση τα δείγματα ή τα τεχνικά σας σχέδια.
