155Mbps SFP Αμφίδρομος πομποδέκτης | 20KM Reach Tx1310nm/Rx1490nm |(TK-B3403-3LCD20)
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | TK-B3403-3LCD20 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T,/Paypal,L/C |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | 155Mbps SFP Αμφίδρομος πομποδέκτης | 20KM Reach Tx1310nm/Rx1490nm |(TK-B3403-3LCD20) | Τάση τροφοδοσίας: | 3,14-3,46V |
|---|---|---|---|
| Ρεύμα Τροφοδοσίας: | 300 MA | Διαφορική αντίσταση εισόδου: | 100 Ω |
| Κούνια εισαγωγής δεδομένων με ένα άκρο: | 180-700 mA | Διαφορά ταλάντευσης εισαγωγής δεδομένων: | 400-1800 mV |
| Μετάδοση Απενεργοποίηση Επιβεβαίωσης χρόνου: | 10 μας | Διαφορική ταλάντευση εξόδου δεδομένων: | 300-850 mA |
| Θερμοκρασία θήκης λειτουργίας: | 0 έως +70°C | Εγγύηση: | 1 έτος, συντήρηση εφ' όρου ζωής |
| Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα | ||
| Επισημαίνω: | 155Mbps SFP transceiver 20KM εμβέλεια,Διοπτικός δέκτης SFP Tx1310nm/Rx1490nm,Οπτική μονάδα δέκτη-διαβιβαστή με εμβέλεια 20 km |
||
Περιγραφή προϊόντων
155Mbps SFP Διοικητικός μεταδότης. 20χλμ. Έκταση Tx1310nm/Rx1490nm.
Οι SFP-BIDI δέκτες είναι υψηλής απόδοσης, οικονομικά αποδοτικές ενότητες που υποστηρίζουν ταχύτητες δεδομένων 155Mbps με απόσταση μετάδοσης 20KM μέσω μονοτροπικής ινών.
Ο πομπός αποτελείται από τρία κύρια τμήματα: έναν πομπό λέιζερ FP, έναν φωτοδιόδο PIN ενσωματωμένο με προενισχυτή δια-αποστέρησης (TIA) και μια μονάδα ελέγχου MCU.Όλες οι ενότητες πληρούν τις απαιτήσεις ασφάλειας λέιζερ κλάσης Ι και είναι συμβατές με τις προδιαγραφές της συμφωνίας SFP Multi-Source Agreement (MSA) και της SFF-8472..
Εφαρμογές
- SDH STM-1, S-1.1Λ-1.1Λ-1.2
- SONET OC-3 IR1, LR1, LR2
- Άλλοι οπτικοί σύνδεσμοι επικοινωνίας
Βασικά χαρακτηριστικά
- Μέχρι 155Mbps ταχύτητα δεδομένων
- 1310nm FP laser και 1490nm PIN φωτοανιχνευτής για μετάδοση 20km
- Συμμόρφωση με τις SFP MSA και SFF-8472 με απλό δοχείο LC
- Ψηφιακή διαγνωστική παρακολούθηση: εσωτερική ή εξωτερική βαθμονόμηση
- Συμμόρφωση με το RoHS
- +3,3V μονάδα τροφοδοσίας
- Θερμοκρασία λειτουργίας: 0°C έως +70°C (εμπορικά) / -40°C έως +85°C (βιομηχανικά)
Πρότυπα συμμόρφωσης
- Συμμόρφωση με τις MSA SFP+
- Συμμόρφωση με την SFF-8472 Αναθεώρηση 9.5
- Συμμόρφωση με το IEEE802.3-2005
- Η Telcordia συμμορφώνεται με το σύστημα GR-468-CORE
- Συμμόρφωση με το FCC 47 CFR μέρος 15, κατηγορία Β
- FDA 21 CFR 1040.10 και 1040.11, συμμορφούμενη με την κατηγορία 1
- Συμμόρφωση με την SFF-8472
- Συμμόρφωση με την SFF-8431
- Συμμόρφωση με το RoHS
Τεχνικές προδιαγραφές
Χαρακτηριστικά ηλεκτρικής διεπαφής
Σημειώσεις:
1) Συνδέεται απευθείας με τις πινές εισόδου δεδομένων TX.
2) Ή ανοιχτό κύκλωμα.
3) Μέσα σε 100 Ωμ διαφορικό τερματισμό.
4) 20 - 80 %
5) Απώλεια σήματος είναι LVTTL. Λογική 0 υποδηλώνει κανονική λειτουργία. Λογική 1 υποδηλώνει μη ανίχνευση σήματος.
6) Η ευαισθησία του δέκτη συμμορφώνεται με τη σινουσοειδή διαμόρφωση της τροφοδοσίας ισχύος 20 Hz έως 1,5 MHz έως την καθορισμένη τιμή που εφαρμόζεται μέσω του συνιστώμενου δικτύου φιλτραρίσματος τροφοδοσίας.
1) Συνδέεται απευθείας με τις πινές εισόδου δεδομένων TX.
2) Ή ανοιχτό κύκλωμα.
3) Μέσα σε 100 Ωμ διαφορικό τερματισμό.
4) 20 - 80 %
5) Απώλεια σήματος είναι LVTTL. Λογική 0 υποδηλώνει κανονική λειτουργία. Λογική 1 υποδηλώνει μη ανίχνευση σήματος.
6) Η ευαισθησία του δέκτη συμμορφώνεται με τη σινουσοειδή διαμόρφωση της τροφοδοσίας ισχύος 20 Hz έως 1,5 MHz έως την καθορισμένη τιμή που εφαρμόζεται μέσω του συνιστώμενου δικτύου φιλτραρίσματος τροφοδοσίας.

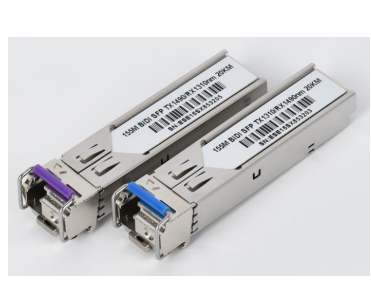

Εικόνες προϊόντων
Γιατί να επιλέξετε την TAKFLY;
- 26+ χρόνια εμπειρίας στην κατασκευή προϊόντων οπτικών ινών
- 450+ εργάτες συναρμολόγησης με 3+ χρόνια εμπειρίας
- 10+ Μηχανικοί Ε&Α αφοσιωμένοι στην καινοτομία
- 16 Μηχανές ένεσης και γραμμές παραγωγής εισαγόμενες από τη Γερμανία
- 30+ μηχανές δοκιμών, συμπεριλαμβανομένων των οργάνων δοκιμών OTDR, 3D, VFL, IL&RL
- Πλήρης εξοπλισμός δοκιμών: δοκιμαστές αντοχής στην ένωση, δοκιμαστές αντοχής στη συντριβή, δοκιμαστές μετρητών ισχύος, ελεγκτές φωτός
- Δέχεται το σήμα OEM
- Συμμετοχή στην παγκόσμια έκθεση: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Έλεγχος ποιότητας
Η αυστηρή διαδικασία ελέγχου ποιότητας περιλαμβάνει τον έλεγχο των πρώτων υλών πριν από την παραγωγή, την πλήρη επιθεώρηση μετά από κάθε μεμονωμένη διαδικασία, ολοκληρωμένους ελέγχους της μισοτελειωμένης παραγωγής,πλήρης επιθεώρηση του τελικού προϊόντος πριν από τη συσκευασία, και προ της αποστολής επιτόπιους ελέγχους.
Πληροφορίες παράδοσης
Δείγματα:1-3 εργάσιμες ημέρες
Παραγγελίες μαζικής παραγωγής:3-7 εργάσιμες ημέρες
Συσκευή:Πλαστικές σακούλες, κουτιά και παλέτες που διατίθενται κατόπιν αιτήματος
Παραγγελίες μαζικής παραγωγής:3-7 εργάσιμες ημέρες
Συσκευή:Πλαστικές σακούλες, κουτιά και παλέτες που διατίθενται κατόπιν αιτήματος
Συχνές Ερωτήσεις
Ε: Πώς μπορώ να έχω τον κατάλογο και την τιμολόγηση σας;
Παρακαλούμε να δώσετε το ηλεκτρονικό σας ταχυδρομείο ή τα στοιχεία επικοινωνίας μέσω της ιστοσελίδας μας για να λάβετε τον κατάλογο και τον κατάλογο τιμών μας.
Ε2: Μπορώ να διαπραγματευτώ τις τιμές;
Ναι, μπορούμε να εξετάσουμε τις εκπτώσεις για πολλαπλά φορτία εμπορευματοκιβωτίων με μικτά προϊόντα.
Ε3: Πόσα θα είναι τα έξοδα αποστολής;
Τα έξοδα αποστολής εξαρτώνται από το μέγεθος της αποστολής σας και τη μέθοδο αποστολής.
Ε4: Μπορώ να σας επισκεφτώ;
Φυσικά! Το εργοστάσιο μας βρίσκεται στο Σενζέν της Κίνας. Παρακαλώ επικοινωνήστε μαζί μας για να κλείσετε ραντεβού.
Q5: Τι γίνεται αν υπάρχει πρόβλημα ποιότητας όταν λάβουμε τα αγαθά;
Αν συναντήσετε προβλήματα ποιότητας κατά το ξεπακετάρισμα, παρακαλώ τραβήξτε φωτογραφίες για αναφορά.μαζί με την εφαρμογή βελτιώσεων ποιότητας για μελλοντική παραγωγή.
Ε6: Ποιοι είναι οι όροι συσκευασίας;
Συνήθως συσκευάζουμε αγαθά σε κουτιά με κυψέλες και κουτιά, αλλά μπορούμε να φιλοξενήσουμε παραγγελίες προσαρμοσμένης συσκευασίας από τους πελάτες.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
T/T 30% ως προκαταβολή, και 70% ισορροπία πριν από την παράδοση.
Ε8: Ποιοι είναι οι όροι παράδοσης;
Εφαρμόζεται η παρούσα ρύθμιση.
Ε9: Πώς είναι ο χρόνος παράδοσης σας;
Γενικά 5-7 εργάσιμες ημέρες μετά την παραλαβή της προκαταβολικής πληρωμής.
Ε10: Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
Ναι, μπορούμε να κατασκευάσουμε προϊόντα με βάση τα δείγματα ή τα τεχνικά σχέδια σας.
Αν ενδιαφέρεστε για τα προϊόντα μας ή έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας ανά πάσα στιγμή!
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
