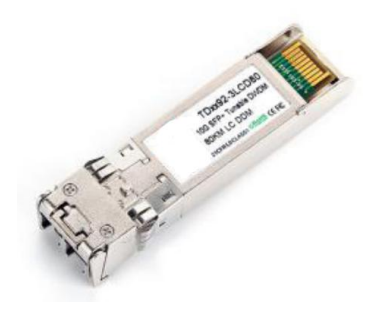

10Gbps Συντονιζόμενος πομποδέκτης DWDM 80KM SFP+ | Προσέγγιση 80 KM Υψηλή ποιότητα και οικονομικά αποδοτικό | (TKTDxxX-3LCD80)
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | TKTDxxX-3LCD80 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T,/Paypal,L/C |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | 10Gbps Συντονιζόμενος πομποδέκτης DWDM 80KM SFP+ | Προσέγγιση 80 KM Υψηλή ποιότητα και οικονομικά απ | Τάση τροφοδοσίας: | 3,14-3,46V |
|---|---|---|---|
| Ρεύμα Τροφοδοσίας: | 300 MA | Διαφορική αντίσταση εισόδου: | 100 Ω |
| Κούνια εισαγωγής δεδομένων με ένα άκρο: | 180-700 mA | Διαφορά ταλάντευσης εισαγωγής δεδομένων: | 400-1800 mV |
| Μετάδοση Απενεργοποίηση Επιβεβαίωσης χρόνου: | 10 μας | Διαφορική ταλάντευση εξόδου δεδομένων: | 300-850 mA |
| Θερμοκρασία θήκης λειτουργίας: | 0 έως +70°C | Εγγύηση: | 1 έτος, συντήρηση εφ' όρου ζωής |
| Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα | ||
| Επισημαίνω: | 10Gbps DWDM SFP+ δέκτης 80KM,ρυθμιζόμενος DWDM SFP+ δέκτης-αποδέκτη με εγγύηση,80KM SFP+ δέκτης δέκτη οικονομικά αποδοτικός |
||
Περιγραφή προϊόντων
10Gbps Συντονιζόμενος DWDM 80KM SFP+ Transceiver
Μοντέλο: TKTDxxX-3LCD80 | Εμβέλεια 80KM | Υψηλή Ποιότητα και Οικονομική Λύση
Επισκόπηση Προϊόντος
Ο συντονιζόμενος SFP+ transceiver 10Gb/s παρέχει συνδέσεις υψηλής ταχύτητας σειριακής μετάδοσης με ρυθμούς σηματοδότησης από 9,95 Gb/s έως 11,3 Gb/s. Αυτός ο ολοκληρωμένος οπτικός πομποδέκτης συμμορφώνεται με τα πρότυπα SFP+ MSA (SFF-8431, SFF-8432, SFF-8690, SFF-8472) και το πρότυπο ITU-T G.698.1 με απόσταση καναλιού 50 GHz για εφαρμογές SONET/SDH, IEEE DWDM 10GBASE-ZR για εμβέλεια 80 χλμ (Ethernet) και DWDM 10G FC για εμβέλεια 80 χλμ (Fiber Channel).
Η μονάδα ενσωματώνει μονοπάτια δέκτη και πομπού, διαθέτοντας έναν ολοκληρωμένο Mach-Zehnder λέιζερ συντονιζόμενο στην C-band για μετάδοση δεδομένων μέσω οπτικής ίνας μονής λειτουργίας μέσω συνδετήρων LC βιομηχανικού προτύπου. Η πλευρά του δέκτη ανακτά τη ροή δεδομένων 10 Gb/s χρησιμοποιώντας τεχνολογία APD/trans-impedance amplifier.
Εφαρμογές
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fiber Channel
- DWDM SONET OC-192 & SDH STM-64
Βασικά Χαρακτηριστικά
- Υποστηρίζει ρυθμούς μετάδοσης bit από 9,95Gb/s έως 11,3Gb/s
- Μονολιθικά ολοκληρωμένος πομπός συντονιζόμενος σε όλο το φάσμα C και δέκτης APD
- Απόσταση καναλιού ITU 50 GHz με ενσωματωμένο κλειδωτήρα μήκους κύματος
- Μέγιστο μήκος σύνδεσης 80 χλμ
- Μεταλλικό περίβλημα για χαμηλότερο EMI
- Διεπαφή 2 καλωδίων με ενσωματωμένη παρακολούθηση ψηφιακών διαγνωστικών
- Hot-pluggable SFP+ footprint
- Κατανάλωση ισχύος <1.65W
- Εύρος θερμοκρασίας περιβλήματος: -5°C έως 70°C
Τεχνικές Προδιαγραφές
Σημειώσεις:
1. Η ισχύς εξόδου είναι η ισχύς που συνδέεται σε οπτική ίνα μονής λειτουργίας 9/125 mm. 2. Το ƒc αναφέρεται στη Σελίδα 2 της γραμμής Συχνότητας του Πίνακα Οδηγού Μήκους Κύματος TKTDxxX-3LCD80, και η συνθήκη δοκιμής είναι η ισχύς ανάκλασης στον πομπό χαμηλότερη από -27dBm. 3. Αντιστοιχεί σε περίπου 0,4 nm.
Χαρακτηριστικά Ηλεκτρικής Διεπαφής
Σημείωση:
1. Η ισχύς εξόδου είναι η ισχύς που συνδέεται σε οπτική ίνα μονής λειτουργίας 9/125 mm. 2. Το ƒc αναφέρεται στη Σελίδα 2 της γραμμής Συχνότητας του Πίνακα Οδηγού Μήκους Κύματος TKTDxxX-3LCD80, και η συνθήκη δοκιμής είναι η ισχύς ανάκλασης στον πομπό χαμηλότερη από -27dBm. 3. Αντιστοιχεί σε περίπου 0,4 nm.
Χαρακτηριστικά Ηλεκτρικής Διεπαφής
Σημείωση:
1) Συνδέεται απευθείας στις ακίδες εισόδου δεδομένων TX. Στη συνέχεια, AC coupled.
2) Ή ανοιχτό κύκλωμα.
3) Σε διαφορική αντίσταση τερματισμού 100 ohms.
4) Αυτές είναι μη φιλτραρισμένες τιμές 20-80%. Η απώλεια σήματος είναι LVTTL. Το λογικό 0 υποδεικνύει κανονική λειτουργία. Το λογικό 1 υποδεικνύει ότι δεν ανιχνεύθηκε σήμα.
