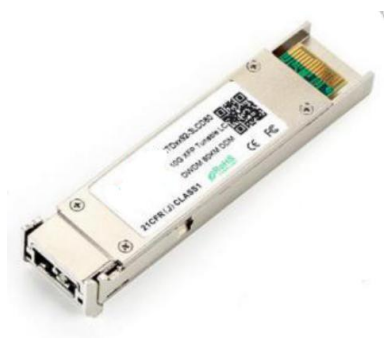

10Gbps Συντονιζόμενος πομποδέκτης DWDM 80KM XFP | Δίκτυο οπτικών ινών | (TKX-TDxxX-3LCD80)
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα, Shenzhen |
| Μάρκα: | DF/OEM/Nuetral |
| Πιστοποίηση: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Αριθμό μοντέλου: | TKX-TDxxX-3LCD80 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable denpend on QTY |
| Συσκευασία λεπτομέρειες: | Κουτί κυψέλης + χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T,/Paypal,L/C |
| Δυνατότητα προσφοράς: | 1000 τμχ/ημέρα |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | 10Gbps Συντονιζόμενος πομποδέκτης DWDM 80KM XFP | Δίκτυο οπτικών ινών | (TKX-TDxxX-3LCD80) | Τάση τροφοδοσίας: | 3,14-3,46V |
|---|---|---|---|
| Ρεύμα Τροφοδοσίας: | 300 MA | Διαφορική αντίσταση εισόδου: | 100 Ω |
| Κούνια εισαγωγής δεδομένων με ένα άκρο: | 180-700 mA | Διαφορά ταλάντευσης εισαγωγής δεδομένων: | 400-1800 mV |
| Μετάδοση Απενεργοποίηση Επιβεβαίωσης χρόνου: | 10 μας | Διαφορική ταλάντευση εξόδου δεδομένων: | 300-850 mA |
| Θερμοκρασία θήκης λειτουργίας: | 0 έως +70°C | Εγγύηση: | 1 έτος, συντήρηση εφ' όρου ζωής |
| Μάρκα Fiber: | Corning, YOFC, OFS, Δράκα | ||
| Επισημαίνω: | 10Gbps DWDM XFP δέκτη,Εναρμονίσιμος δέκτης XFP 80KM,Οπτική ενότητα πομποδεκτών DWDM |
||
Περιγραφή προϊόντων
10Gbps ρυθμιζόμενος DWDM 80KM XFP Πηρακτήρας ίνες οπτικής δικτύου
Επισκόπηση του προϊόντος
Ο ρυθμιζόμενος δέκτης δέκτη XFP 10Gb/s είναι ένας ολοκληρωμένος δέκτης δέκτη οπτικών ινών που παρέχει μια υψηλής ταχύτητας σειριακή σύνδεση με ταχύτητες σηματοδότησης από 9,95Gb/s έως 11,35Gb/s.Η ενότητα συμμορφώνεται με τη σύμβαση πολυπηγής 10Gigabit small form factor pluggable (XFP) - MSA (INF-8077i) και τη συμφωνία Tunable XFP for ITU Frequency Grid Applications (SFF-8477).
Συμμορφώνεται με το ITU-T G.698.1 πρότυπο με διαφορά καναλιών 50GHz για SONET/SDH, IEEE DWDM 10GBASE-ZR για εμβέλεια 80km (Ethernet) και DWDM 10GFC για εμβέλεια 80km (Fiber Channel) εφαρμογές.
Ο δέκτης ενσωματώνει τον δέκτη και τη διαδρομή μετάδοσης σε μια μονάδα.Ο οδηγός διαμορφωτή προκαλεί και διαμορφώνει ένα C-band ρυθμιζόμενο ολοκληρωμένο λέιζερ Mach-Zehnder (ILMZ)Στην πλευρά του δέκτη, η ροή δεδομένων 10Gbps ανακτάται από έναν ενισχυτή APD / trans-impedance,ΕπαναχρηματοδοτημένοΗ ενότητα αυτή διαθέτει ηλεκτρική διεπαφή συμμόρφωσης XFI που συνδέεται θερμά.
Εφαρμογές
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- Δικτυακό δίκτυο DWDM 80KM
- DWDM SONET OC-192 και SDH STM-64
Βασικά χαρακτηριστικά
- Υποστηρίζει τα ποσοστά 9,95Gb/s έως 11,3Gb/s
- Μονολιθικά ενσωματωμένος πλήρης C-band ρυθμιζόμενος πομπός
- Διαχωρισμός καναλιών 50GHz ITU με ενσωματωμένο θυρίδιο μήκους κύματος
- Λαζερικός δέκτης C-band και δέκτης APD
- Μέγιστο μήκος σύνδεσης 80 km
- Πλήρης διπλής σύνδεση LC
- Χρυσόκλειστο XFP αποτύπωμα
- Υποστηρίζει το loopback στη μεριά της γραμμής και XFI
- Δεν απαιτείται ρολόι αναφοράς
- Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
- Τυποποιημένος μηχανισμός απαλλαγής από εγγύηση
- Δυναμική διάσπαση < 3,5 W
Τεχνικές προδιαγραφές
Σημειώσεις:
1) Αντιστοιχεί σε περίπου 0,4 nm.
2) Μετρώνται με το χειρότερο ER: BER<10 -12 με 10,3Gbps,2 31 - 1 PRBS.
1) Αντιστοιχεί σε περίπου 0,4 nm.
2) Μετρώνται με το χειρότερο ER: BER<10 -12 με 10,3Gbps,2 31 - 1 PRBS.
Χαρακτηριστικά ηλεκτρικής διεπαφής
Σημείωση:
1) Η μέγιστη συνολική ισχύς καθορίζεται σε ολόκληρο το εύρος θερμοκρασίας και τάσης.
2) Μετά την εσωτερική ζεύξη εναλλασσόμενου ρεύματος
3) Μέσα σε 100 Ωμ διαφορικό τερματισμό.
4) Η απώλεια σήματος είναι ένας ανοιχτός συλλέκτης που πρέπει να τραβηχτεί με αντίσταση 4,7k - 10kohm σε 3,15 - 3,6V. Η λογική 0 υποδηλώνει κανονική λειτουργία, η λογική 1 υποδηλώνει ότι δεν ανιχνεύεται σήμα.
1) Η μέγιστη συνολική ισχύς καθορίζεται σε ολόκληρο το εύρος θερμοκρασίας και τάσης.
2) Μετά την εσωτερική ζεύξη εναλλασσόμενου ρεύματος
3) Μέσα σε 100 Ωμ διαφορικό τερματισμό.
4) Η απώλεια σήματος είναι ένας ανοιχτός συλλέκτης που πρέπει να τραβηχτεί με αντίσταση 4,7k - 10kohm σε 3,15 - 3,6V. Η λογική 0 υποδηλώνει κανονική λειτουργία, η λογική 1 υποδηλώνει ότι δεν ανιχνεύεται σήμα.
